Manuais Técnicos de Serviços: Como Encontrar e Utilizar

Este é o passo que trava a maioria das buscas. A etiqueta de identificação fica em lugares diferentes conforme o aparelho:

Na etiqueta, procure por modelo e número de série. Alguns fabricantes usam sufixos que importam — a mesma linha pode ter versões com placas eletrônicas diferentes, e o valor de teste muda entre elas.

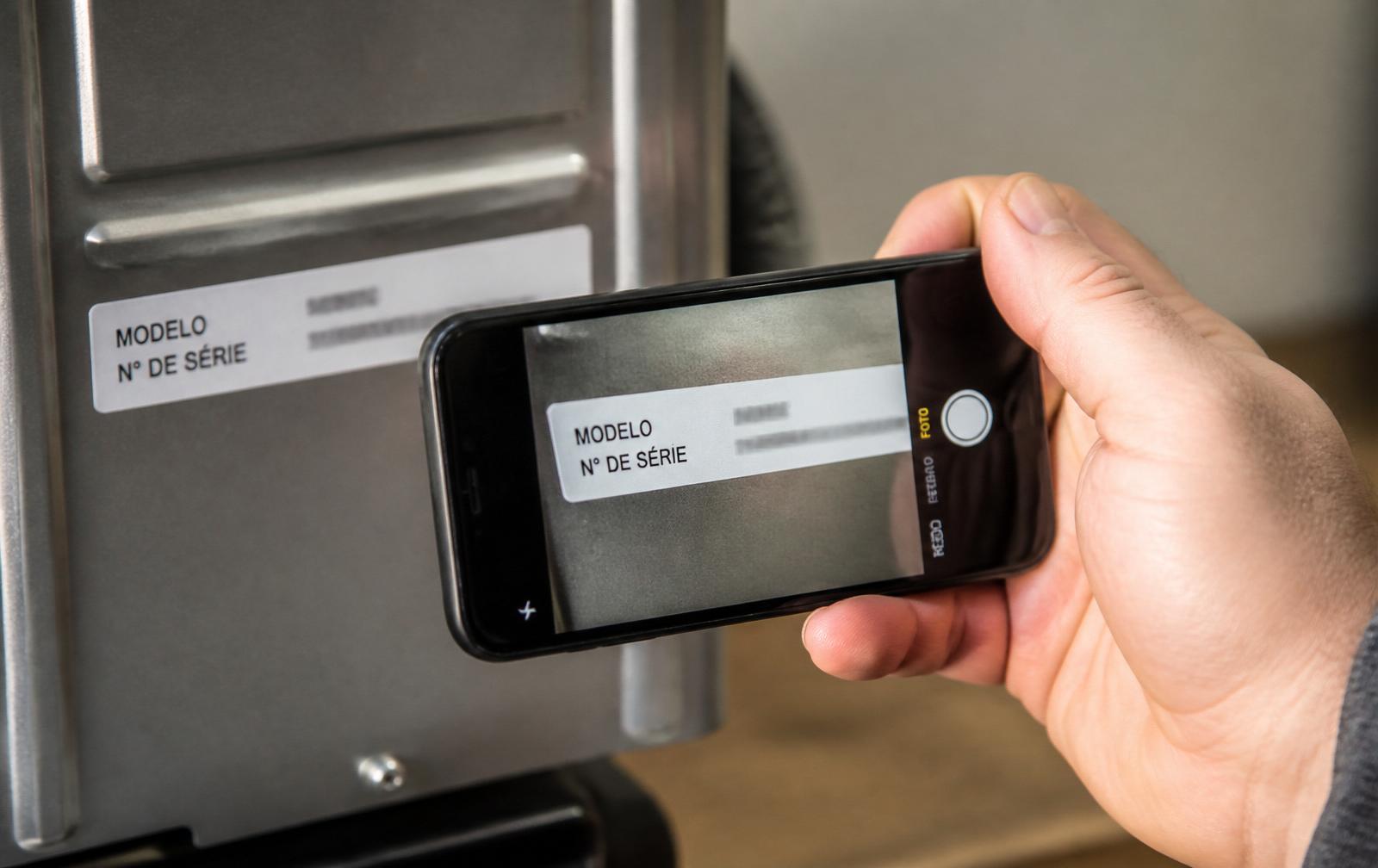

Fotografe a etiqueta. É a forma mais segura de não errar um caractere na hora de procurar, e serve para levar à loja de peças.

Diagrama elétrico. O mapa de ligações do aparelho. Mostra como cada componente se conecta e por onde passa cada sinal. É o que permite testar um circuito sem sair desmontando tudo.

Tabela de códigos de erro. A correspondência entre o que aparece no painel e a falha. É a seção mais consultada — e a razão pela qual este site nunca publica tabela de código sem confirmar: a correspondência varia conforme a versão da placa, e só o manual do modelo dá o valor certo.

Valores de teste. Resistência esperada de sensores, resistências, motores e bobinas. Sem esse número, medir com multímetro não conclui nada — você tem uma leitura sem referência para comparar.

Vista explodida. O desenho com todas as peças numeradas e seus códigos. É o que evita comprar a peça errada.

Sequência de desmontagem. A ordem correta de remover painéis e componentes. Seguir essa ordem evita quebrar presilha e trincar plástico.

Procedimentos de teste e modo diagnóstico. Muitos aparelhos têm um modo de autoteste acionado por combinação de botões, descrito só no manual técnico.

• Confirme o modelo caractere a caractere, incluindo sufixos.
• Compare valores, não decore. Sensor NTC, por exemplo, muda de resistência com a temperatura — o que importa é a coerência da leitura e a comparação entre peças.
• Meça sempre com o aparelho desligado da tomada e o componente desconectado do circuito.
• Anote o código de erro antes de resetar, porque o reset apaga a indicação.
• Confira a versão da placa, quando o manual indicar mais de uma.
• Use a vista explodida para pedir a peça pelo código, não pela descrição.

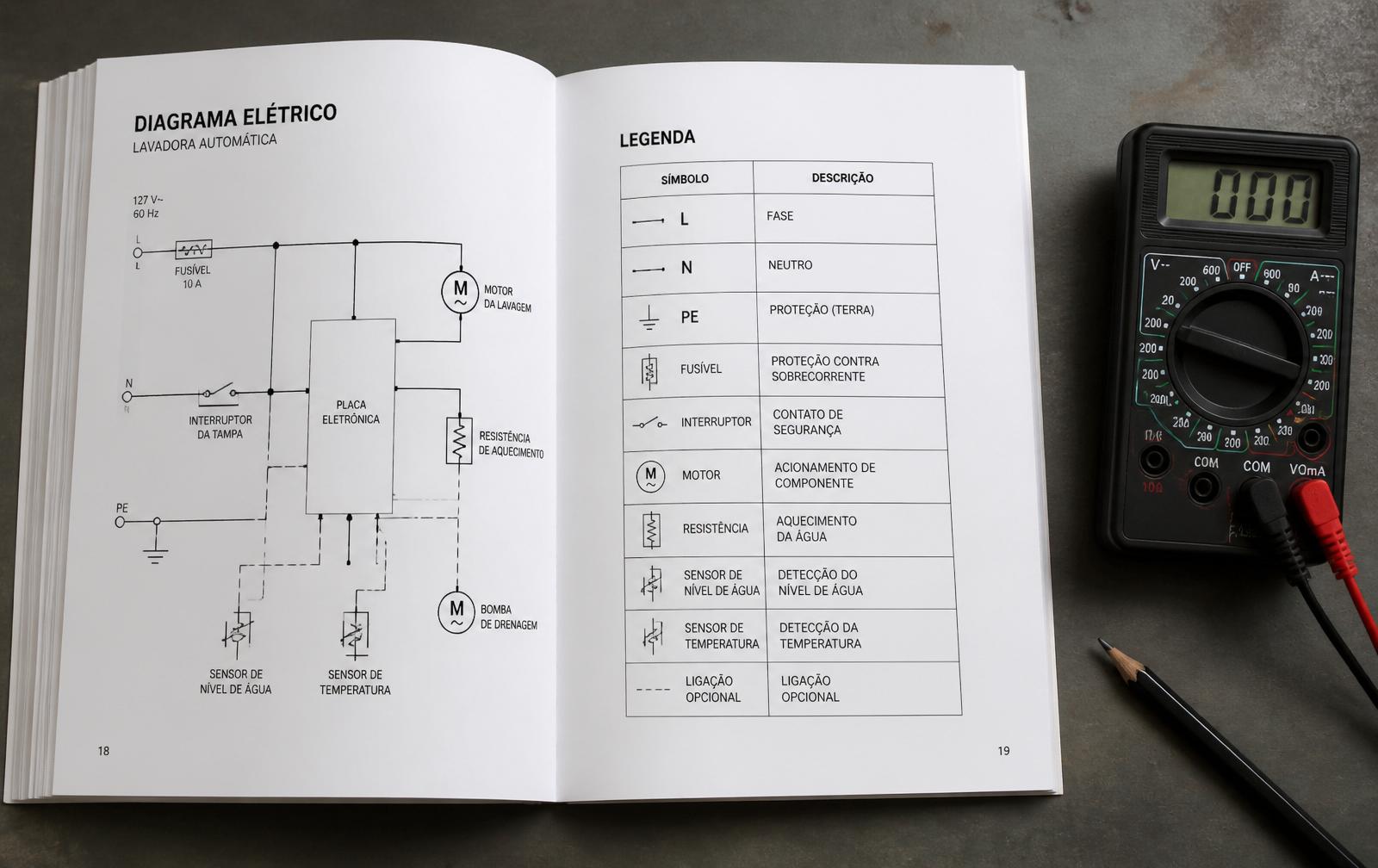

O diagrama assusta na primeira vez, mas segue uma lógica constante em qualquer marca. Alguns pontos que destravam a leitura:

• Cada componente tem um símbolo padronizado — motor, resistência, válvula solenoide, sensor, chave. O manual traz a legenda.
• As linhas são condutores, e as cores costumam estar indicadas com a abreviação do fabricante.
• O caminho da corrente parte da alimentação, passa pelas proteções, chega aos componentes e retorna. Seguir esse percurso mostra o que depende do quê.
• Chaves e contatos aparecem na posição de repouso, com o aparelho desligado. Isso confunde quem espera vê-los na posição de trabalho.
• Os intertravamentos — trava de porta, pressostato, protetor térmico — aparecem em série no circuito que eles bloqueiam. É por isso que um deles aberto impede o funcionamento inteiro.

Esse último item é o mais útil no dia a dia. Quando um aparelho "não faz nada", o diagrama mostra rapidamente quais componentes precisam estar fechados para aquela função acontecer — e a investigação vai direto para eles, em vez de percorrer o aparelho inteiro.

Vale uma observação sobre versões: alguns manuais trazem mais de um diagrama, um por versão de placa. Confira o sufixo do seu modelo antes de seguir o desenho errado.

Os manuais estão organizados por tipo de aparelho:

• Manuais técnicos de lavadora — lavadoras de abertura superior e frontal.
• Manuais técnicos de lava e seca — com foco nos códigos de erro, que são a consulta mais frequente nessa categoria.
• Manuais técnicos de refrigeradores — geladeiras, frost free e freezers.
• Manuais técnicos de micro-ondas — com o alerta de segurança que essa categoria exige.

E a biblioteca completa, com os documentos para download, está em manuais técnicos.

Ar-condicionado e componentes

Ar-condicionado e componentes avulsos não têm hub próprio de manuais, porque a consulta costuma ser por assunto e não por modelo. Os roteiros técnicos dessas áreas estão aqui:

Ar-condicionado — instalação e elétrica

• Tabela de disjuntor para ar-condicionado split — dimensionamento por BTU e voltagem.
• Ligação elétrica do ar-condicionado.
• Amperagem do ar-condicionado de 12000 BTUs.
• Instalar ar-condicionado de 12000 BTUs em tubulação de 9000 — a questão da bitola.

Ar-condicionado — diagnóstico

• Ar-condicionado não gela e só ventila.
• Ar-condicionado parou de gelar e fica estalando.
• Ar-condicionado LG não esquenta o suficiente — o ciclo de degelo do modo quente.
• Como saber se o compressor do ar-condicionado está bom.
• Ar-condicionado congelando a tubulação.
• Como resetar o ar-condicionado.
• Condensadora enferrujada: o que fazer.
• Diferença entre LG Dual Inverter Voice e Compact.

Gases refrigerantes e componentes

• Quantidade de gás no ar-condicionado.
• Gás R410A — características e manuseio.
• Pressostato: como funciona e como testar.
• Como testar protetor térmico.
• Como saber se o sensor de temperatura está com defeito.
• Como testar e consertar válvulas de entrada de água.

Segurança elétrica

• Tomada queimada — por que trocar a peça não resolve.
• Como evitar choque elétrico na máquina de lavar.

Ter o manual não substitui formação. Três situações em que o documento não autoriza a intervenção:

Micro-ondas. O capacitor de alta tensão retém carga letal mesmo com o aparelho desligado da tomada. Nenhum manual muda isso. É o eletrodoméstico mais perigoso de uma casa comum para quem não é habilitado.

Sistema selado de refrigeração. Gás, compressor, capilar e filtro secador trabalham sob pressão, muitos refrigeradores usam R-600a, que é inflamável, e a manipulação de fluido refrigerante é atividade regulamentada.

Capacitores em geral. Máquinas de lavar e unidades condensadoras têm capacitores que armazenam carga depois de desconectados.

⚠️ Aviso de segurança. Antes de qualquer verificação, desligue o aparelho da tomada — desligar pelo painel não corta a alimentação. Nunca faça medição com o circuito energizado: além do risco de choque, a leitura vem contaminada e você pode danificar o multímetro. Se houver água acumulada no piso, desarme o disjuntor antes de se aproximar e não puxe o plugue com as mãos molhadas.

O manual técnico é uma ferramenta de trabalho para quem tem formação e instrumento. Para o dono do aparelho, ele é útil principalmente para identificar o modelo, entender o diagnóstico recebido e avaliar o orçamento — não para executar reparo em componente energizado ou pressurizado.

Chame a assistência quando o diagnóstico exigir desmontagem, quando envolver sistema selado, micro-ondas ou capacitor, ou quando o defeito persistir depois das verificações seguras. Aparelho na garantia deve ir para a rede autorizada; a diferença entre os tipos de assistência está em assistência autorizada ou especializada.

Comece pelo passo que resolve a maior parte das buscas frustradas: encontre a etiqueta e fotografe o modelo completo, com sufixos. Sem isso, qualquer manual que você abrir pode ser de outra versão.

Com o modelo em mãos, acesse a biblioteca de manuais técnicos ou vá direto à categoria do seu aparelho pelos links acima.
