Manuais Técnicos de Refrigeradores: Guia de Diagnóstico

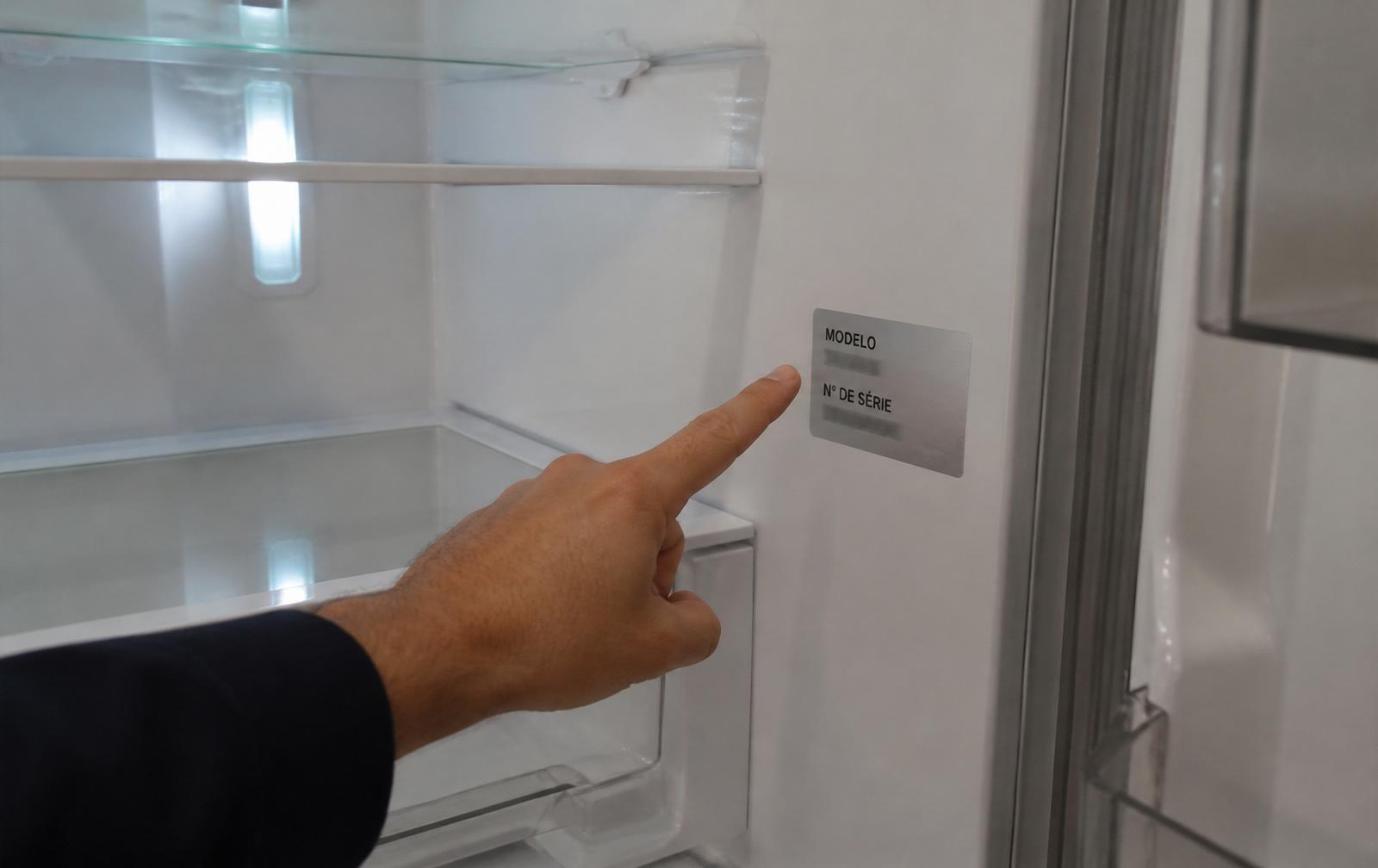

Anote modelo completo e número de série. Em refrigeração, sufixos importam bastante: a mesma linha pode ter versões com placas e sensores diferentes.

• Valores de resistência dos sensores NTC por temperatura — o dado mais consultado.
• Diagrama elétrico completo.
• Tabela de códigos de erro da versão de placa daquele modelo.
• Dados do sistema selado: tipo e quantidade de gás por peso, especificação do capilar.
• Pressões de referência de trabalho.
• Vista explodida com código de peça.
• Sequência de desmontagem do painel traseiro do freezer.
• Parâmetros do ciclo de degelo.

A carga por peso é um dado crítico: em refrigeração doméstica, a carga correta é feita por balança, conforme a etiqueta do fabricante — não "por pressão", nem no olho.

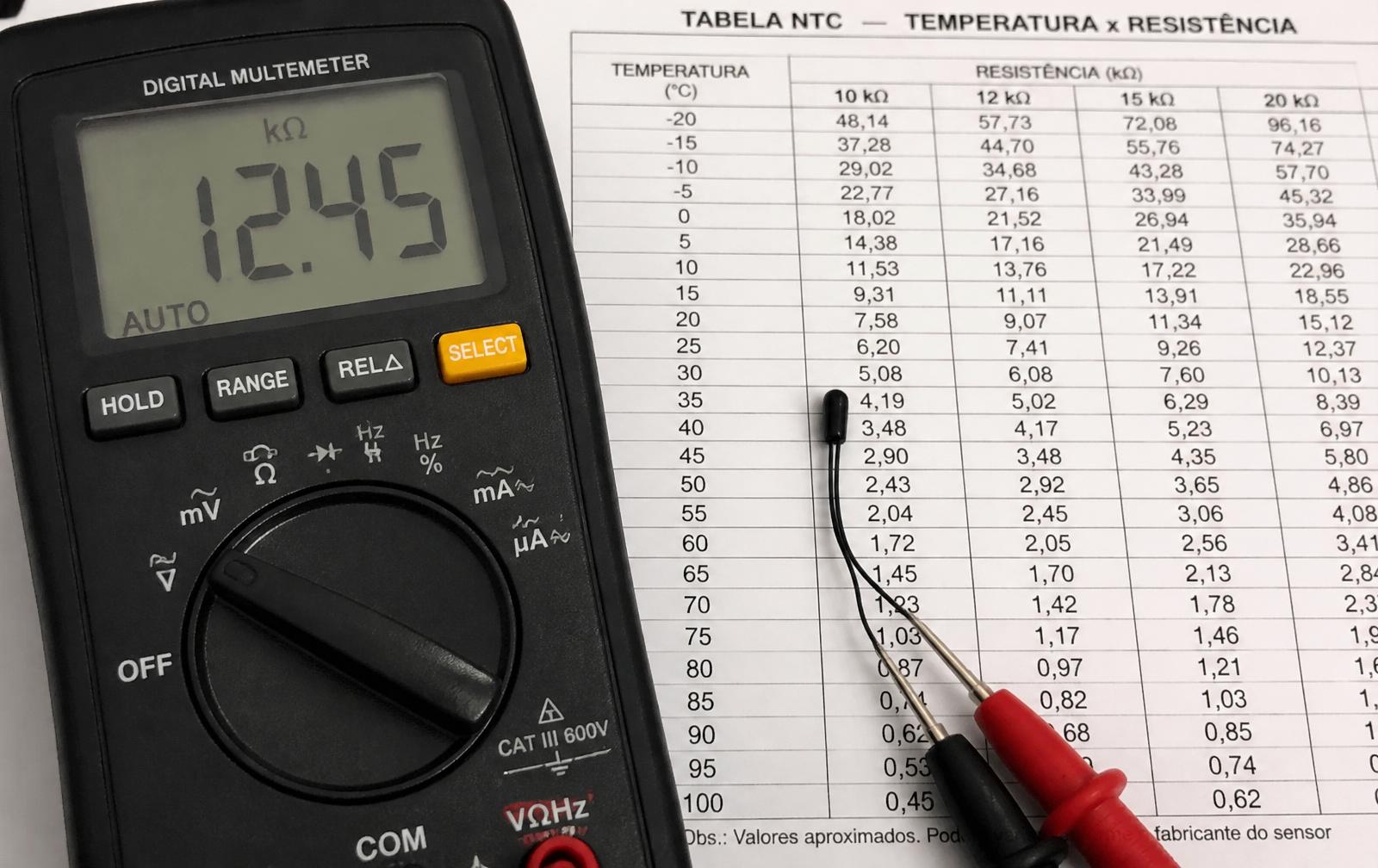

O sensor NTC é o componente mais consultado no manual de refrigeração, e há uma razão técnica para isso: a resistência dele muda com a temperatura. Não existe "o valor certo" — existe o valor certo para aquela temperatura.

Por isso o manual traz uma tabela, e não um número único. Sem ela, você tem duas alternativas de comparação:

• Entre sensores. Coloque dois na mesma temperatura e meça os dois. Valores muito diferentes denunciam o defeituoso.
• Pela variação. Segure o sensor na mão e acompanhe a leitura. Num NTC bom, a resistência cai conforme aquece, de forma suave e contínua. Leitura que não muda, ou que salta, indica defeito.

O que condena a peça sem margem de dúvida é o extremo: resistência infinita (circuito aberto) ou próxima de zero (em curto).

E vale repetir o que aparece nos artigos de código de erro: erro intermitente quase nunca é sensor. Sensor que falha costuma falhar de forma permanente. Erro que vai e volta é mau contato no conector ou fio rompido — normalmente na emenda do evaporador, que trabalha em ambiente úmido, ou na passagem do chicote pela dobradiça, onde o condutor rompe por fadiga com a capa plástica ainda íntegra.

Não gela, ou gela só em um compartimento

• Principais defeitos em geladeiras Frost Free — os 8 defeitos em ordem de frequência.
• 6 passos para diagnosticar qualquer geladeira — o método, do gratuito ao técnico.
• Geladeira Frost Free que não gela embaixo.
• Por que a Electrolux Frost Free não está gelando embaixo.
• Sua geladeira Samsung RT46 não gela.
• Circulação de ar da geladeira: para que serve — a lógica por trás da maioria dos casos.

Gelo em excesso e degelo

• A geladeira está fazendo muito gelo.
• Código de erro E4 na Electrolux DF52X — circuito de degelo.

Água, vazamento e umidade

• A geladeira está vazando água embaixo ou atrás.
• Água atrás da geladeira.

Calor, ruído e comportamento do motor

• Geladeira esquentando na lateral — quando é normal e quando não é.
• Compressor da geladeira esquentando.
• Geladeira com grade ou sem grade na parte de trás.

Códigos de erro e sensores

• Erro ER na geladeira Electrolux DI80X — inclui o método de teste do NTC.
• Como saber se o sensor de temperatura está com defeito.
• Como testar protetor térmico.
• Como testar e consertar válvulas de entrada de água.

Sistema selado

• Como desentupir o capilar da geladeira — e por que o reparo correto quase nunca é desentupir.

Instalação, transporte e uso

• Pode deitar geladeira para transportar.
• Quanto tempo esperar para ligar a geladeira depois da mudança.
• Quanto tempo posso ligar a geladeira nova Electrolux.
• O fogão pode ficar perto da geladeira.
• Pode colocar comida quente na geladeira.

Compra

• Geladeira French Door ou Side by Side.

⚠️ Aviso de segurança. Antes de qualquer inspeção interna, desligue a geladeira da tomada — desligar pelo painel não corta a alimentação. Nunca meça resistência com o circuito energizado. Se houver água acumulada no piso, desarme o disjuntor antes de se aproximar e não puxe o plugue com as mãos molhadas.

Desmontar o painel traseiro do freezer é serviço técnico: o evaporador fica logo atrás, e um furo na serpentina transforma um reparo simples em perda de gás com solda e recarga.

O sistema selado nunca é serviço de leigo. Está sob pressão, muitos refrigeradores usam R-600a, que é inflamável, e a manipulação do fluido é regulamentada, exigindo ferramenta, recolhimento adequado e habilitação. Ter o manual não altera nada disso.

Chame a assistência quando o gelo voltar após o degelo manual, quando o ventilador não ligar, quando houver código de erro persistente, quando a geladeira não gelar em lugar nenhum, ou diante de cheiro de queimado e desarme de disjuntor. Aparelho na garantia deve ir para a rede autorizada.

Antes de procurar o manual, faça a observação que não custa nada: onde ela gela e onde não gela. Isso já direciona o diagnóstico, e o índice de sintomas acima leva ao roteiro certo.

Se precisar dos valores de teste, fotografe a etiqueta com o modelo completo e acesse a biblioteca de manuais técnicos. Para as outras categorias, veja manuais técnicos de serviços.
