Como interpretar códigos de erro do ar-condicionado
Quando um split, uma janela ou um portátil começa a piscar um código estranho no visor (ou uma combinação de LEDs no painel), o equipamento está te avisando onde ele detectou um problema. A placa da evaporadora lê continuamente o sensor de ambiente, o sensor da serpentina, a comunicação com a condensadora e a corrente do compressor — quando algum desses valores sai da faixa esperada, ela dispara o código e, na maioria dos casos, interrompe o funcionamento para proteger o compressor.

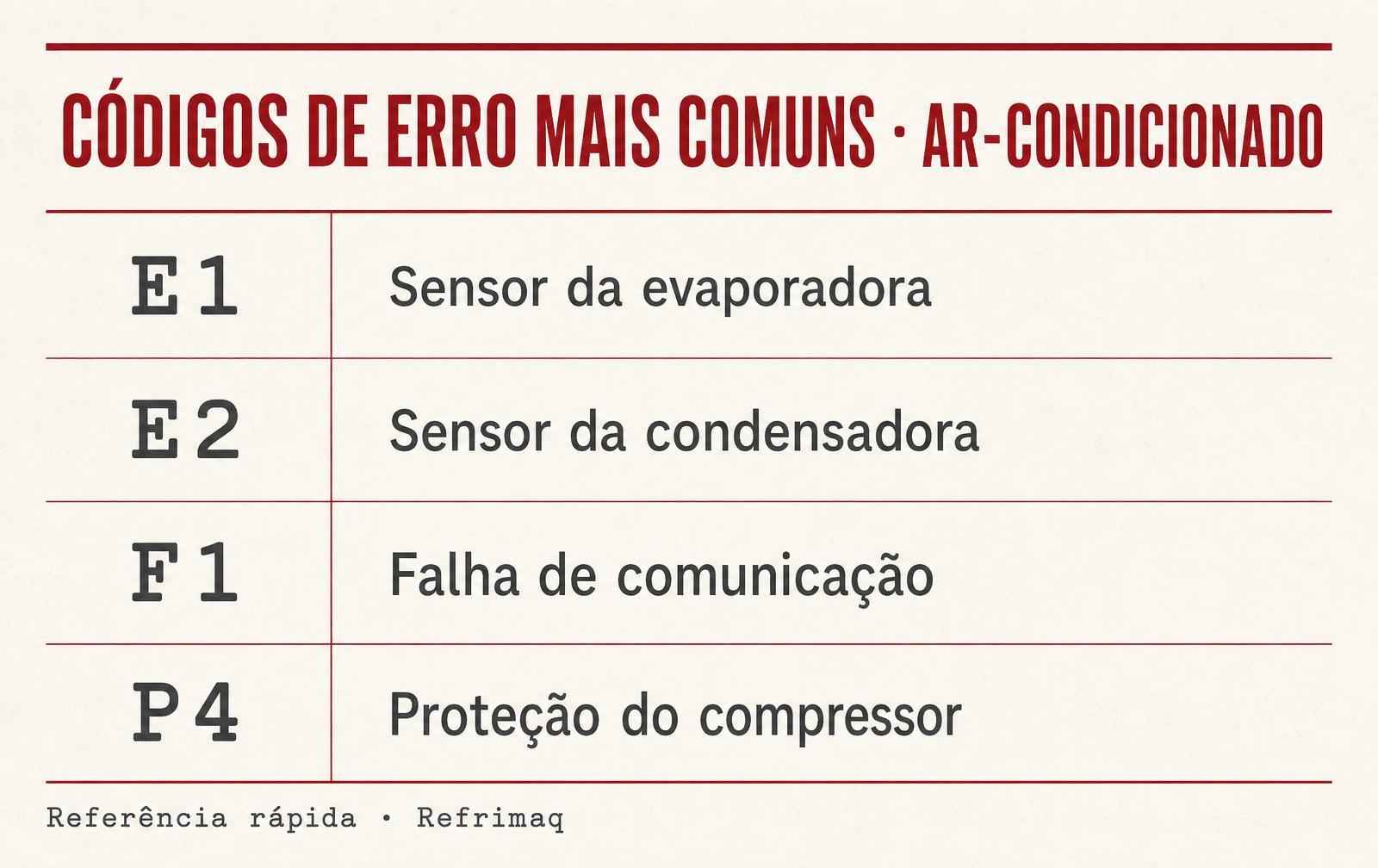

Códigos mais comuns em qualquer marca
Independentemente do fabricante (LG, Samsung, Midea, Elgin, Springer, Fujitsu, Panasonic, Philco, Consul), alguns códigos aparecem repetidamente:
- E1 / F1: sensor de temperatura da evaporadora aberto ou em curto. Peça barata, troca em bancada.
- E2 / F2: sensor da condensadora (unidade externa). Mesma família de peça — cabo pode ter oxidado.
- E4 / F3 / CH: falha de comunicação entre evaporadora e condensadora. Cabo interligado torto, mal parafusado ou emenda ruim.
- P4 / P5 / F4: proteção do compressor (sobrecorrente, sobretemperatura, alta pressão). Suspeitar de condensadora suja, carga de gás errada ou capacitor.
- Ec / EC / FL: vazamento de gás detectado. Localizar o vazamento, reparar e refazer a carga.

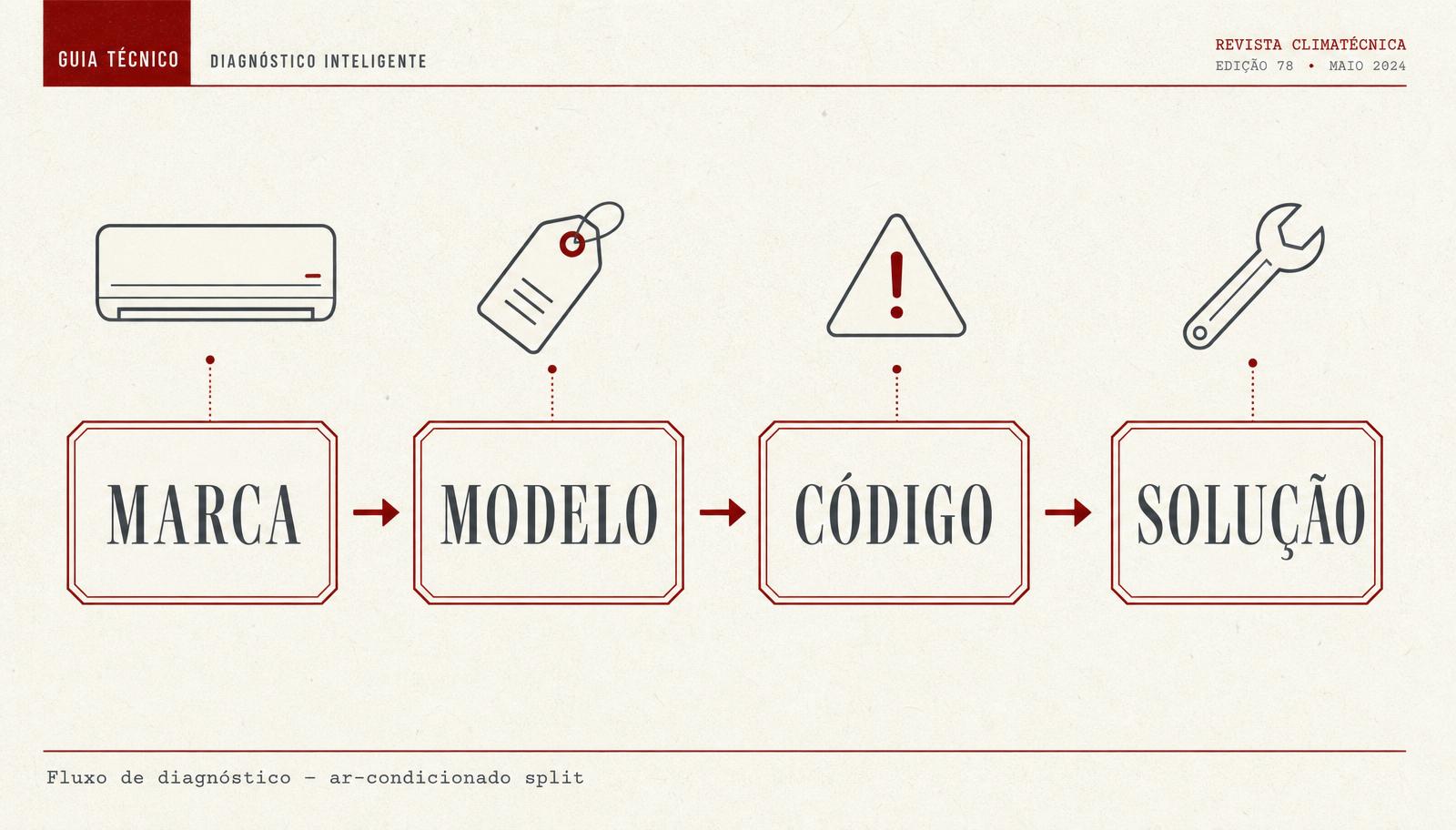

Fluxo de diagnóstico
A ferramenta acima segue um fluxo simples e replicável em campo: escolha a marca, o modelo (ou o mais próximo dele — modelos da mesma linha compartilham a maioria dos códigos), veja o código exibido no painel do split ou nos LEDs, e siga a solução recomendada.
Visor no display × sequência de LEDs
Splits inverter modernos mostram o código diretamente no display do painel da evaporadora ou do controle remoto — LG (CH-XX), Samsung (E-XXX), Midea (EC / FL), Elgin (E-X). Já modelos on/off mais antigos, janelas e alguns portáteis não têm display: comunicam a falha por LEDs piscando. Um padrão clássico é Timer piscando 3 vezes para sensor de ambiente e Timer + Operação juntos para proteção de compressor. Nossa base traz os dois formatos, com a descrição do padrão de piscada.
Ordem prática de checagem
- Confirmar a alimentação elétrica (tensão nominal, disjuntor sem trip, aterramento).
- Verificar o filtro de ar e a serpentina — condensadora suja gera a maior parte das proteções de pressão/corrente.
- Medir os sensores NTC (evaporadora e condensadora) com o multímetro em ohms — valores fora de faixa confirmam o código.
- Checar cabo de interligação e emendas — falhas de comunicação costumam ser problema de contato, não de placa.
- Só então investigar placa, inversor e compressor.
Quando chamar um técnico?
Códigos que envolvem placa, inversor, compressor ou carga de gás exigem manifold, vacuômetro, alicate amperímetro e experiência. Nesses casos, use os códigos aqui apenas como diagnóstico prévio e chame um profissional qualificado. Se você é técnico ou quer aprender diagnóstico de placa e inversor, os cursos Refrimaq cobrem instalação, reparo e teste de bancada.
Perguntas frequentes
01O que significa cada código de erro do ar-condicionado?
Cada código (E1, E2, F1, P4, CH etc.) indica em qual parte do split o defeito foi detectado — sensor da evaporadora, sensor da condensadora, comunicação entre unidades, proteção do compressor ou falta de gás. Escolha a marca e o modelo na ferramenta para ver a explicação técnica de cada código.
02Meu modelo de ar não está na lista. E agora?
Modelos da mesma linha do fabricante costumam compartilhar a maior parte dos códigos. Selecione um modelo próximo ao seu na mesma marca — a interpretação em geral é idêntica. Se preferir, use o contato e adicionaremos seu modelo à base.
03O ar mostra o código e desliga. É defeito grave?
Nem sempre. Muitos códigos são proteções contra falta de gás, falha de sensor barato ou entupimento do filtro. Antes de trocar peça cara, siga a causa provável indicada na ferramenta: em boa parte dos casos, o reparo é simples.
04Diferença entre código no visor e sequência de LEDs piscando?
Splits mais novos mostram o código no display do painel ou do controle. Modelos mais antigos, janelas e alguns portáteis indicam a falha por LEDs piscando — Timer + Operação, Timer sozinho, Sleep piscando etc. Nossa base traz os dois formatos.
