Como Testar Protetor Térmico de Geladeira com Multímetro

O protetor interrompe a alimentação ou atua no circuito de proteção quando a condição prevista é atingida. Em muitos compressores convencionais há proteção térmica e de sobrecorrente por dispositivo bimetálico, mas construção, montagem e lógica variam.

Ele pode ser externo, montado no conjunto elétrico, ou interno ao compressor. Um protetor interno não é removido como peça externa; a interpretação das medições nos pinos precisa do circuito do fabricante. Compressores inverter também podem ter proteções eletrônicas próprias.

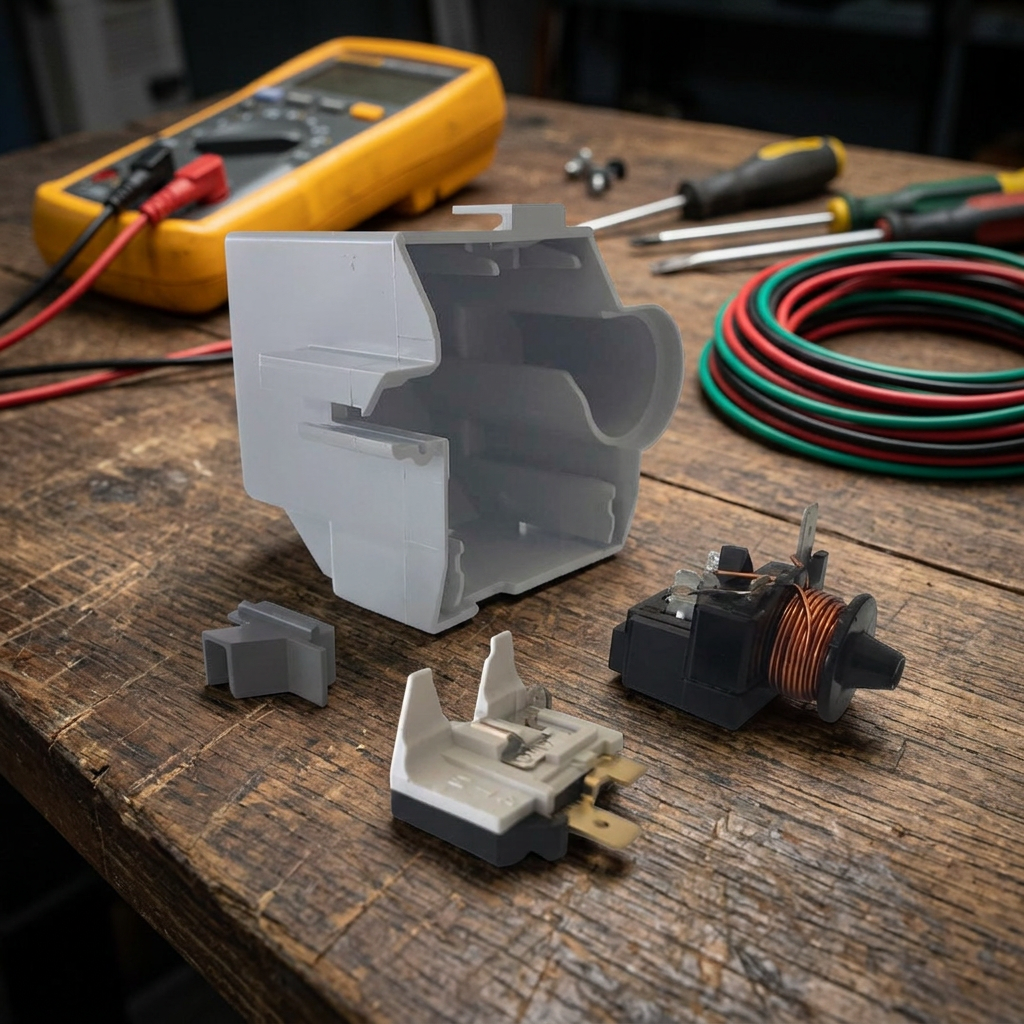

Relé ou PTC de partida tem outra função: participa do acionamento do motor. PTC e protetor não são sinônimos. Um circuito de partida inadequado pode provocar atuação da proteção mesmo que ela esteja correta.

Anote modelo do compressor, código do protetor, tipo de rearme e esquema. Não identifique a peça apenas pela forma ou cor. Se houver capacitor, a preparação precisa incluir sua energia armazenada antes de acessar terminais.

Primeiro identifique o estado previsto; depois meça e investigue a causa. Uma leitura isolada não encerra o diagnóstico.

Não use a mão sobre o compressor para decidir sua temperatura: a carcaça pode causar queimadura. Um sintoma de aquecimento não mede corrente nem identifica sozinho qual componente falhou.

Registre quando o problema ocorre: primeira partida, após interrupção rápida, depois de longo funcionamento ou somente em temperatura ambiente elevada. Essas condições ajudam a diferenciar um rearme de uma falha persistente.

Em modelos que usam PTC, o conjunto também precisa das condições de resfriamento e equilíbrio previstas pelo fabricante para uma nova partida. Repetir tentativas em intervalos curtos pode dificultar a análise e aquecer o motor.

O protetor externo é testado isolado e no estado térmico previsto. Antes, valide as pontas do instrumento.

1. Desenergize o aparelho, impeça religamento e execute a preparação elétrica, incluindo capacitores quando existirem.
2. Identifique o protetor e consulte a condição de rearme. Aguarde o resfriamento necessário conforme o fabricante.
3. Fotografe os terminais, desconecte e isole a peça externa sem danificar travas.

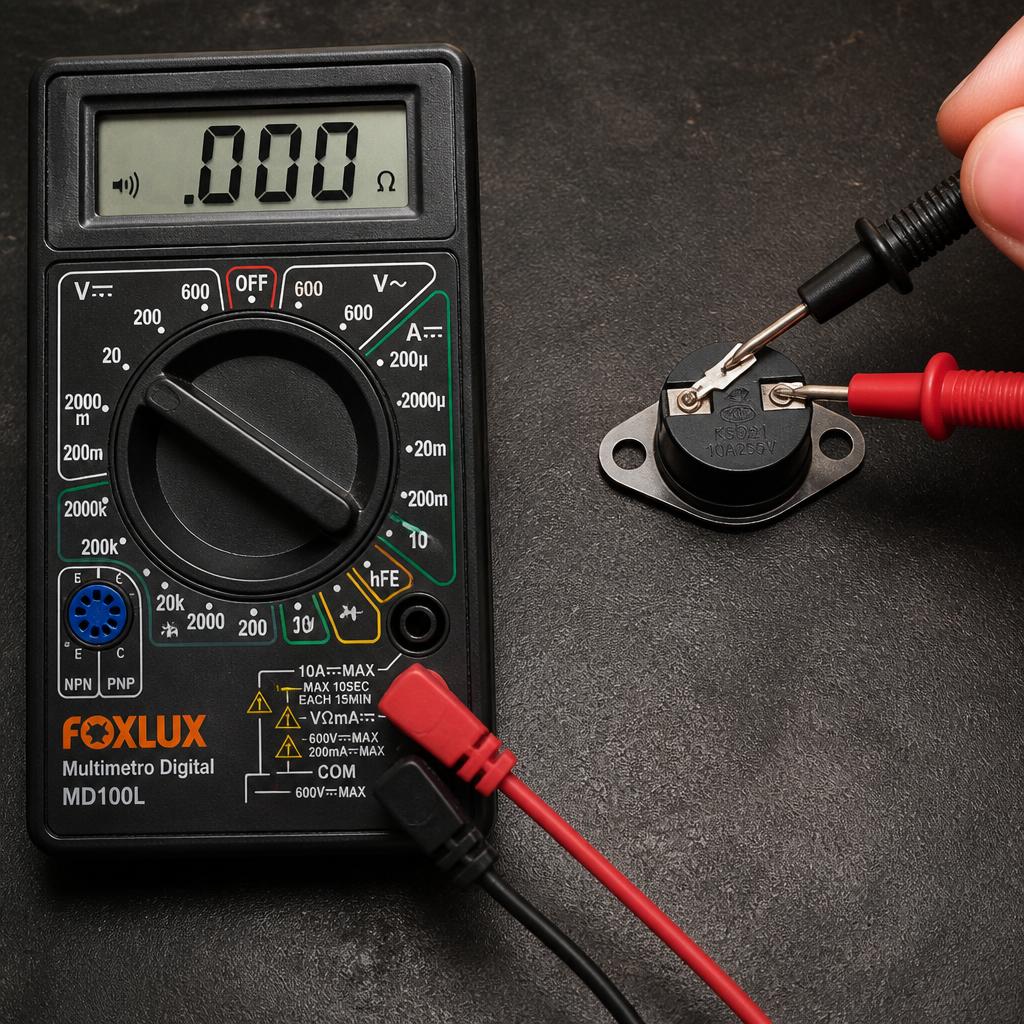

4. Selecione Ω ou continuidade nos bornes corretos e confira as pontas unidas.
5. Meça os terminais previstos; observe número e estabilidade, não apenas o bipe.
6. Compare com o estado especificado e repita a conferência se o resultado for inesperado.

Não aplique “30 minutos” como garantia de rearme. Tempo depende da construção e da condição térmica. Não teste a curva de atuação aquecendo a peça com chama; ensaio de temperatura e corrente exige método controlado.

Exemplo de revisão: o protetor foi medido aberto logo após uma tentativa de partida e fechado depois da condição de rearme indicada. A primeira leitura não era prova de peça queimada. O próximo passo é investigar por que houve atuação, registrando alimentação, conjunto de partida e condições de dissipação.

Em outro caso, a peça permanece aberta na condição em que o fabricante prevê contato fechado. Antes de substituir, confirme código, preparação, terminais, função e pontas. Só depois dessa validação a abertura persistente sustenta a conclusão. Essa sequência evita trocar tanto uma proteção atuada corretamente quanto um componente que nem era o responsável pelo sintoma.

1. Confira ventilação e dissipação de calor: sujeira, obstrução e ventilador quando o modelo o utiliza.
2. Avalie alimentação sob as condições do sintoma, por profissional e com método adequado.
3. Teste conjunto de partida, conexões e capacitor quando existentes conforme a especificação.
4. Verifique bobinas e condição de isolamento pelo procedimento do compressor.
5. Compare corrente e funcionamento com a documentação e as condições da carga.
6. Se necessário, investigue o sistema de refrigeração com profissional habilitado.

Nenhuma dessas etapas deve ser reduzida a uma causa universal. Condensador sujo pode contribuir, mas não explica todo desarme; tensão inadequada não é o único motivo de corrente elevada. Um protetor de código errado também pode atuar fora das condições do motor.

O diagnóstico deve reunir medidas e observações. Se a proteção está correta e abre durante operação, substituí-la por outra de maior capacidade mascara o sintoma e pode danificar o motor.

Use o roteiro do compressor, o teste de capacitor e a análise de alimentação conforme o conjunto existente.

Use peça compatível pelo código e pelas especificações do fabricante. Corrente, características térmicas, tipo de rearme, posição, contatos e aplicação fazem parte da seleção. Uma peça que encaixa não está automaticamente aprovada para aquele compressor.

Reconecte conforme esquema e fotografia, preserve fixação e proteção dos terminais. Verifique a integridade do chicote e da tampa. Montagem incorreta pode prejudicar contato térmico, conexão elétrica ou segurança.

Nunca faça ponte no protetor, mesmo por poucos segundos como “teste”. Não substitua a proteção por dispositivo de maior corrente para impedir o desarme. Use o conjunto de partida aprovado quando houver necessidade de ensaio profissional.

O reparo inclui validar o funcionamento nas condições previstas, sem desarmes repetidos. Se o sintoma persistir, retome a investigação; não entregue o aparelho apenas porque conseguiu uma partida momentânea.

Na ordem de serviço, anote códigos original e instalado, estado térmico do ensaio, resistência medida e causa identificada. Quando a causa não foi confirmada, registre a limitação e os próximos testes em vez de afirmar que o motor está bom.

O acesso à caixa elétrica do compressor envolve rede, superfícies quentes e possíveis capacitores. Desligar a tomada não torna qualquer componente imediatamente seguro. Para o dono do aparelho, as ações úteis são registrar sintomas, interromper uso em situação de risco e solicitar avaliação.

O profissional deve revisar: identificação, preparação, condição de rearme, validação das pontas, isolamento da peça, comparação com referência, investigação da causa e remontagem. O contato fechado na bancada é apenas uma parte dessa ficha.

A abertura do sistema selado não faz parte de um teste de continuidade. Recolhimento, tratamento do fluido e reparo do circuito de refrigeração exigem equipamento e procedimento próprios.

Para aprender o instrumento, use exercícios básicos e o método de continuidade. Em diagnóstico de eletrodomésticos, veja como reunir essas medições sem condenar peça por um único resultado.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
