Manuais Técnicos de Lavadora: Guia Completo e Diagnóstico

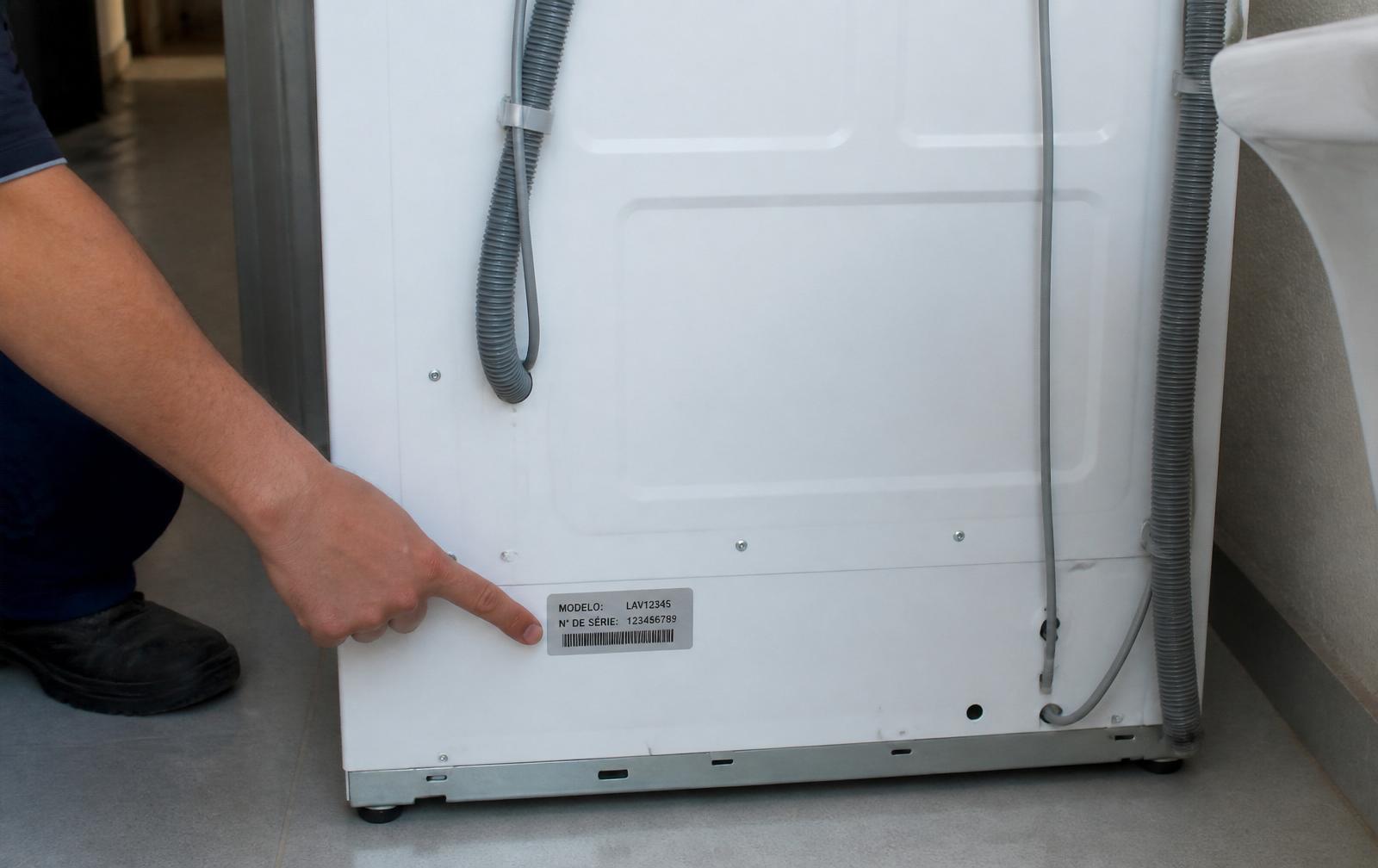

Anote modelo completo e número de série, incluindo letras e sufixos. Fotografe — é a forma mais segura de não trocar um caractere.

• Diagrama elétrico com o caminho de cada ligação.
• Tabela de códigos de erro da versão de placa daquele modelo.
• Valores de resistência de motor, válvulas, resistência de aquecimento e sensores.
• Procedimento de modo diagnóstico, acionado por combinação de botões.
• Vista explodida com código de cada peça.
• Sequência de desmontagem, que evita quebrar presilha.
• Altura e comprimento corretos da mangueira de saída — dado que resolve muito erro de drenagem.

Esse último item merece destaque: muito erro de escoamento é mangueira fora da faixa de altura do manual, não defeito de bomba.

Quando o manual é realmente necessário, quase sempre é por causa de um destes componentes:

Duas regras que valem para todos eles. Meça sempre com o aparelho desligado da tomada e o componente desconectado do circuito — com o componente ligado, a leitura vem contaminada pelo resto do aparelho. E compare com a referência do manual: um número solto, sem faixa esperada, não conclui nada.

Um erro clássico e caro: testar bobina de válvula solenoide "por continuidade aberta e fechada". Bobina tem continuidade sempre — o critério correto é a resistência dentro da faixa, mais a verificação mecânica de acionamento. Quem usa o critério errado condena peça boa.

Localize o seu sintoma e vá direto ao roteiro.

Não centrifuga ou a roupa sai molhada

• Minha lavadora não está centrifugando — o roteiro completo, da drenagem ao motor.
• Roupas saem molhadas mesmo após a centrifugação — quando ela centrifuga, mas não o suficiente.
• Máquina embolando roupa na centrifugação.
• Pesando a roupa suja: seca ou molhada — a medida certa de carga.

Não lava direito ou não tem força

• Máquina de lavar sem força — inclui o desgaste das estrias do agitador.
• Lavadora Electrolux LAC13 não lava nem centrifuga.
• Máquinas de lavar sem batedor: será que presta?

Problemas com água

• Lavadora transbordando.
• Como limpar o filtro da máquina de lavar — os quatro filtros que a máquina tem.
• Pressostato: como funciona e como testar — o componente que informa o nível.

Resíduo, cheiro e manchas na roupa

• Máquina de lavar com acúmulo de sabão em pó e amaciante.
• Amaciante concentrado entupindo a lavadora.
• Máquina de lavar soltando óleo nas roupas.
• Como remover fiapos de roupas pretas.

Barulho, vibração e instalação

• Máquina fazendo barulho na centrifugação.
• Pé para máquina de lavar: como escolher — e por que nivelar vem antes.

Códigos de erro e painel

• Códigos de erro da lavadora Electrolux LFE03.
• Código de erro da lavadora Electrolux LEH17.
• Códigos de alarme e autoteste das lavadoras Electrolux.
• Códigos de erro da máquina de lavar Whirlpool.
• Códigos de erro da lavadora Panasonic NA-FS160.
• O que significa o código LOC na máquina de lavar.

Segurança elétrica

• Como evitar choque elétrico na máquina de lavar — leitura obrigatória se a sua máquina dá qualquer choque.

⚠️ Aviso de segurança. Antes de qualquer verificação, desligue a máquina da tomada e feche a torneira. Nunca coloque as mãos no cesto com o aparelho energizado, mesmo parado — o ciclo pode reiniciar sozinho. Não force a tampa travada: ela permanece bloqueada enquanto houver água na cuba.

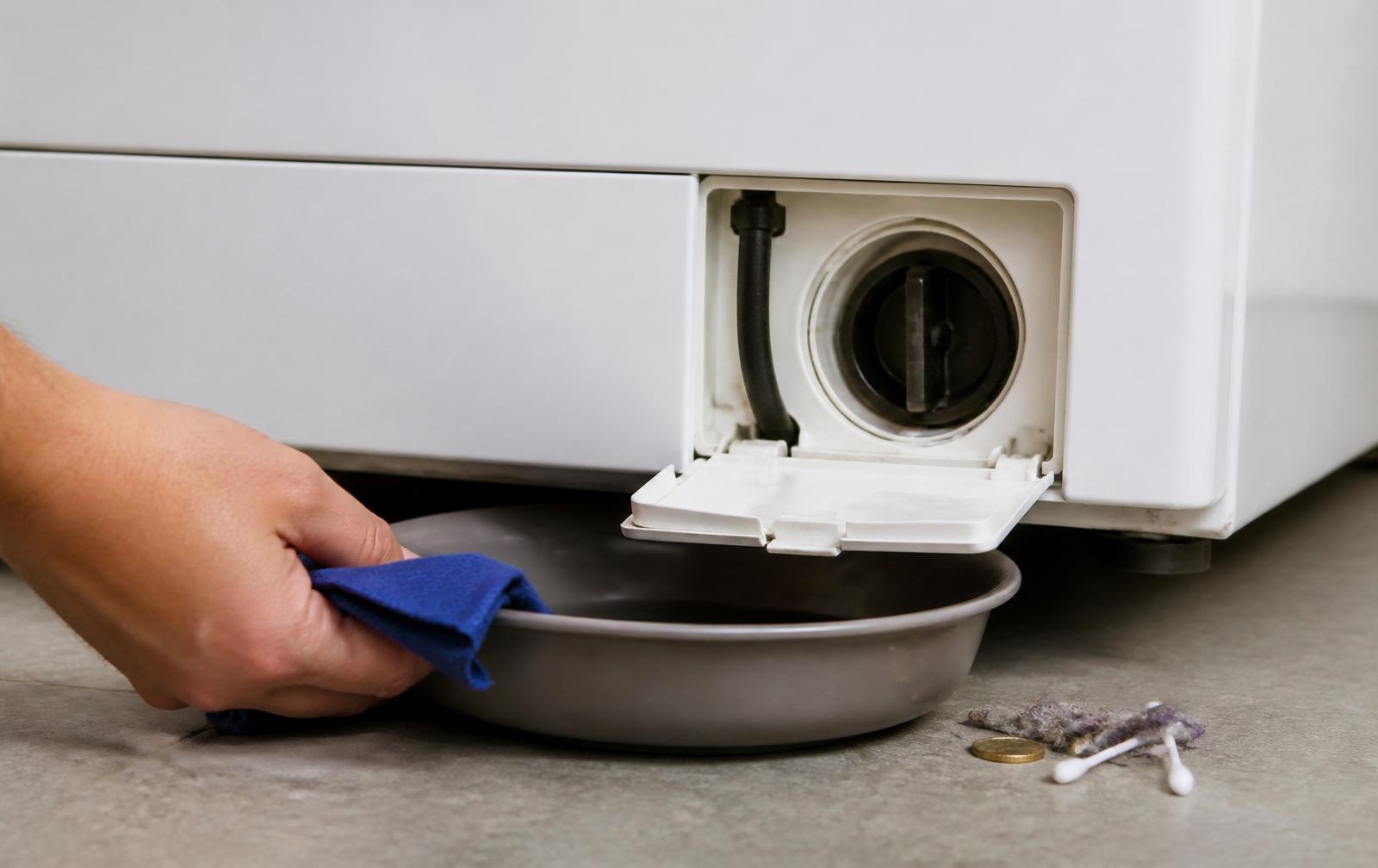

Ao abrir o filtro da bomba, tenha recipiente e panos à mão. Se houver água acumulada no piso, desarme o disjuntor antes de se aproximar e não puxe o plugue com as mãos molhadas.

Ter o manual não autoriza abrir o gabinete. Bomba, motor, válvula, pressostato, trava e placa exigem formação e ferramenta. Atenção especial ao capacitor, quando o modelo tiver: ele armazena carga elétrica mesmo após o desligamento da tomada.

Chame a assistência quando o problema persistir após as verificações do índice acima, quando houver ruído metálico ou folga no cesto, ou diante de cheiro de queimado, vazamento e desarme de disjuntor. Aparelho na garantia deve ir para a rede autorizada.

Se a sua máquina está com defeito agora, comece pelo índice de sintomas acima — ele resolve antes de o manual ser necessário na maioria dos casos.

Se você precisa mesmo do documento, fotografe a etiqueta com o modelo completo e acesse a biblioteca de manuais técnicos. Para as outras categorias, veja manuais técnicos de serviços.
