Atuador da máquina de lavar: função e teste por modelo

Localize o componente no esquema e no catálogo da família correta. Um atuador de freio não deve ser confundido com trava de tampa, eletrobomba ou atuador de acoplamento de outra construção. Nomes usados em anúncios nem sempre esclarecem essas diferenças.

A Brastemp identifica o W10518617 como atuador de freio de 220 V. Esse exemplo mostra por que código, função e tensão devem ser confirmados juntos. Ele não indica compatibilidade com todas as lavadoras da marca.

Confira como descobrir o modelo completo, incluindo os caracteres da etiqueta. Use essa identificação na consulta ao catálogo e à documentação de serviço. Capacidade e aparência do painel não bastam para escolher a peça.

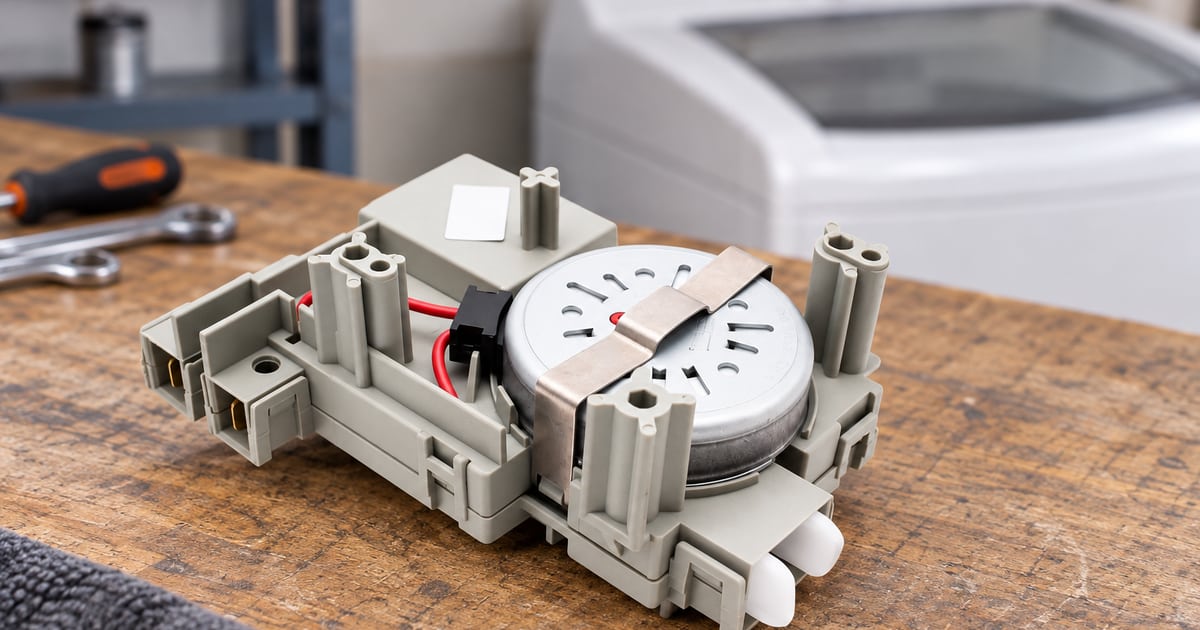

Este artigo explica a organização do diagnóstico e apresenta um exemplo documental delimitado. As fotografias de componentes são ilustrativas; aparência semelhante não determina pinagem, tensão, fabricante compatível ou aplicação.

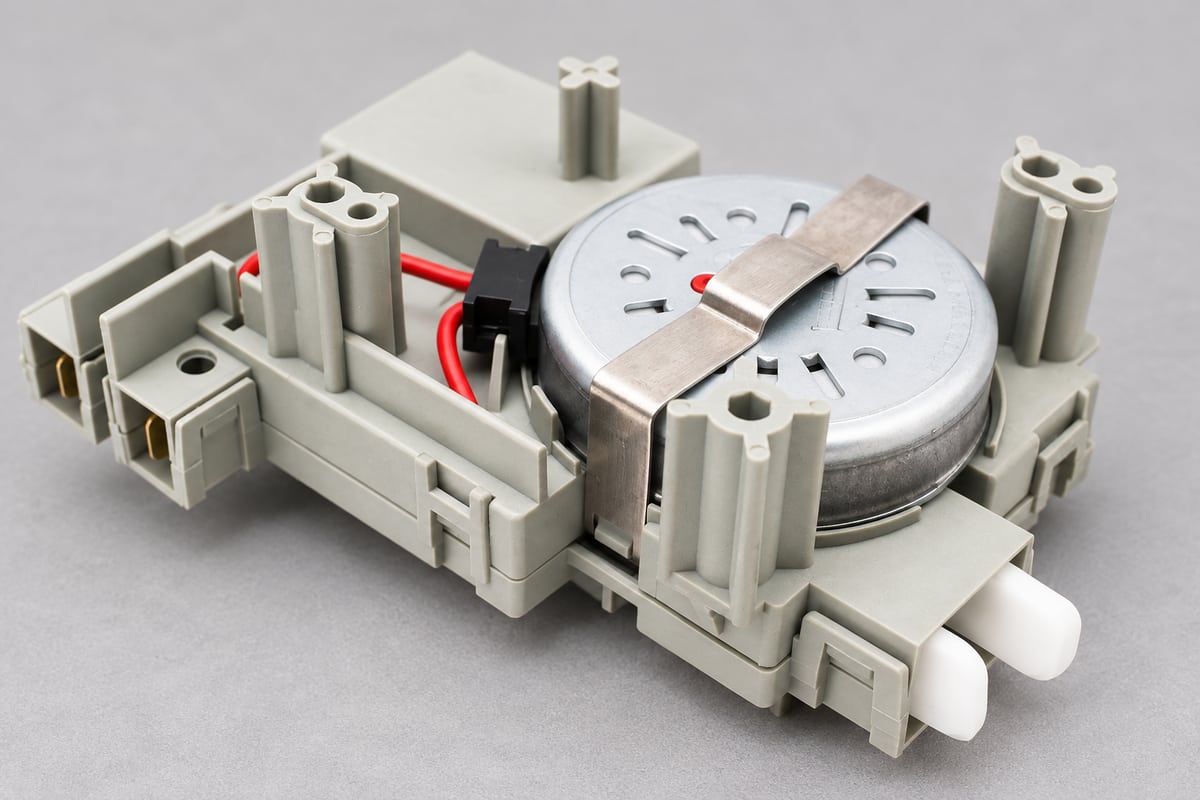

No conjunto de freio utilizado como referência, existe um braço ligado a elementos mecânicos do sistema. A documentação precisa mostrar como esse braço trabalha com mola, cames e armador. Avaliar somente a parte elétrica deixa essa relação sem conferência.

O manual técnico Brastemp MSLV0061, para BWH15A, BWK15A, BWN15A e BWS15A, orienta a avaliação do braço e dos elementos que mantêm sua tração durante a centrifugação. Não transfira esse mecanismo para uma lavadora de outra família.

Pense na investigação como duas perguntas: o componente atende à verificação elétrica prevista? E o mecanismo se comporta como o projeto exige? Uma resposta positiva à primeira não resolve automaticamente a segunda.

O guia de leitura de esquema elétrico de lavadora ajuda a localizar conexões e entender o comando. Para a parte mecânica, consulte também a sequência de inspeção e montagem do manual de serviço.

Registre se o aparelho drena, tenta movimentar o cesto, agita ou interrompe a centrifugação. Descreva a etapa, o programa e qualquer mensagem. Não entre no modo de serviço de outro modelo para procurar um aviso parecido.

O manual MSLV0061 distingue a apresentação de falha de atuador no autoteste e as ocorrências no funcionamento normal. Portanto, ausência de código no uso comum não demonstra, sozinha, integridade do componente. O comportamento previsto depende da documentação.

O quadro não é uma lista de peças para trocar. Ele organiza as condições que precisam ser diferenciadas antes de transformar o sintoma em causa confirmada.

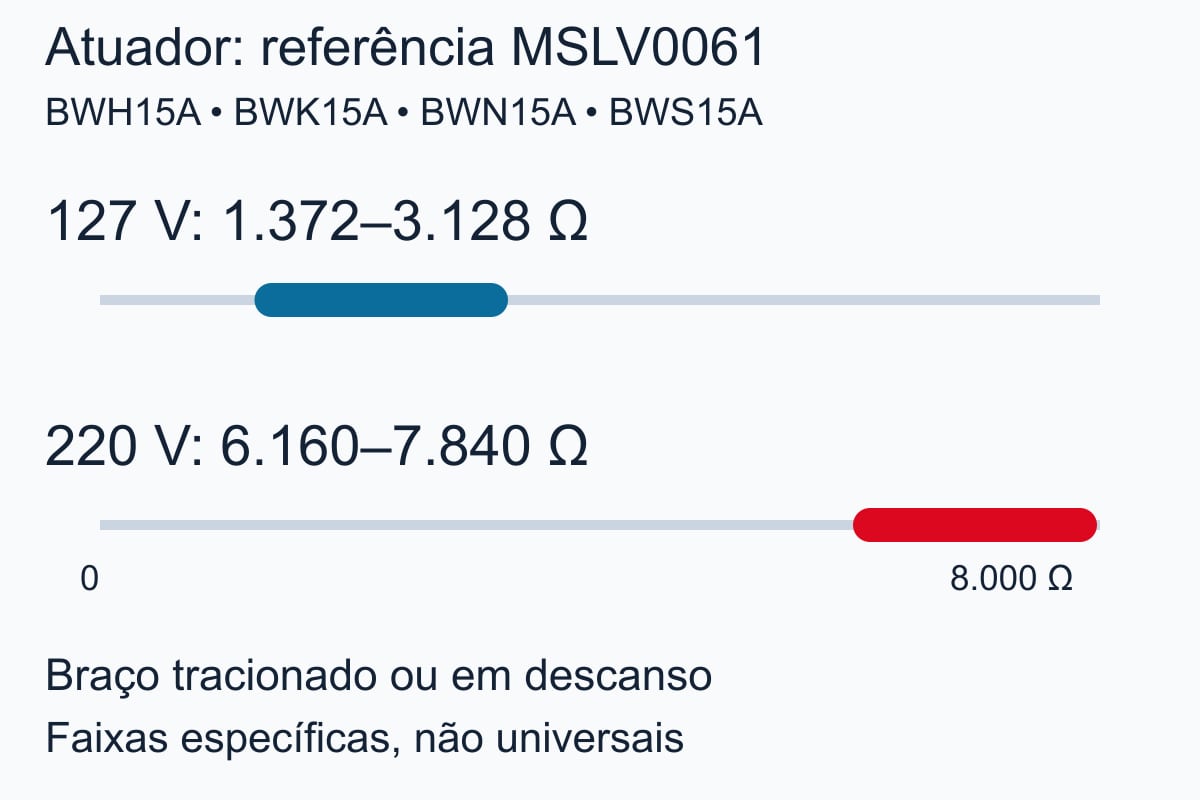

Nas páginas 25 e 26 do MSLV0061, a verificação ôhmica do atuador utiliza os terminais do componente com o chicote desconectado. A tabela identifica versões de tensão e informa os mesmos intervalos para braço tracionado e em descanso.

Esses valores são uma referência específica para as famílias citadas, não uma tabela universal de atuadores. Não aplique os intervalos a uma peça de outro catálogo nem use a tensão da tomada para escolher a faixa sem identificar o componente.

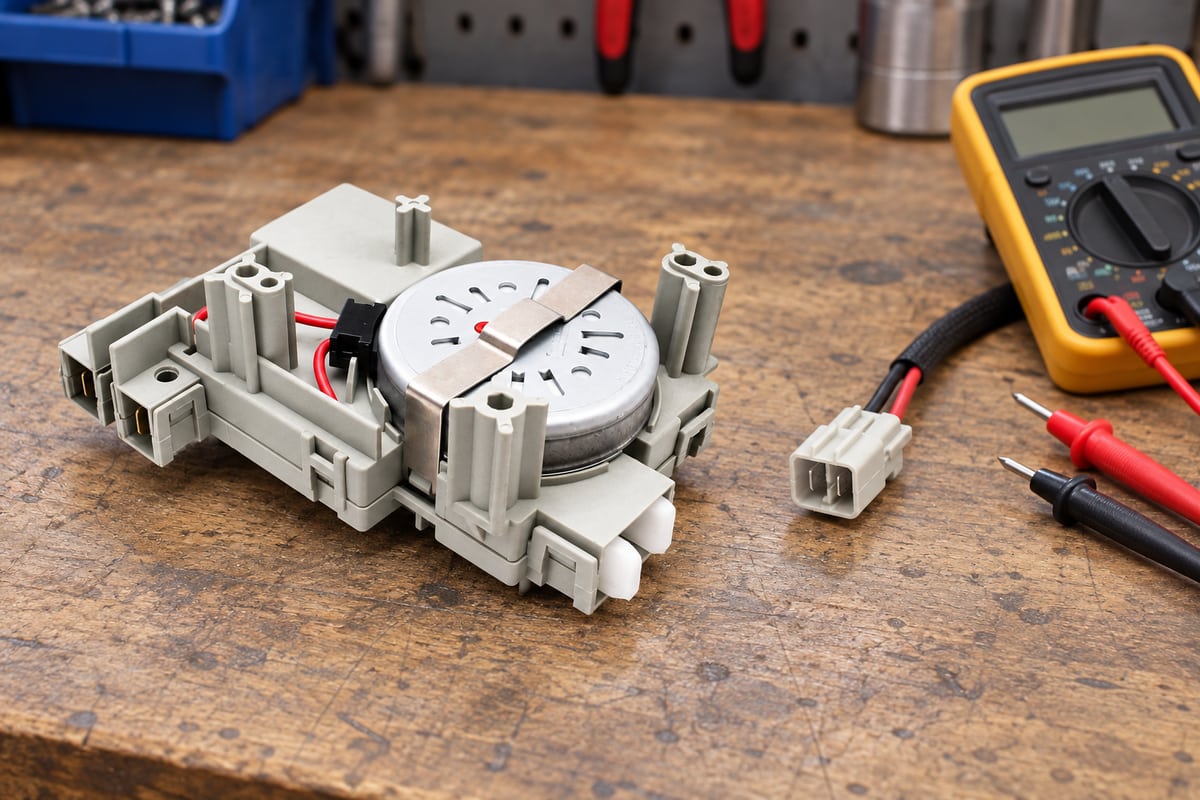

A medição de resistência deve ser feita com alimentação isolada e nas condições do procedimento, por profissional preparado. Não se mede Ω em um circuito energizado. Identificação de terminais e acesso devem vir do esquema, sem dedução pela cor de fios.

Uma leitura dentro do intervalo satisfaz essa verificação elétrica, mas não comprova curso, tração, engrenagens ou funcionamento do mecanismo. A aprovação do conjunto depende das outras etapas previstas.

O profissional deve registrar identificação, tensão da versão, condição de desconexão, pontos medidos, unidade e resultado. Uma fotografia da leitura, sem mostrar essas condições, não permite comparar adequadamente com a tabela.

Confirme a função e a escala do instrumento. Ω representa resistência; continuidade é outra verificação, geralmente com indicação sonora baseada em um limiar próprio. Não espere que um atuador com resistência em quilohms produza necessariamente um bip.

Os artigos de uso do multímetro digital e teste de continuidade explicam essa diferença. Um resultado sem som não significa automaticamente peça aberta, pois o critério da função não é o mesmo da medição ôhmica.

Não indicamos ligação direta de atuador à rede como teste doméstico. Também não se devem unir fios, pontes ou conectores por tentativa. Um acionamento fora das condições do conjunto não substitui o procedimento de serviço e pode provocar movimento inesperado.

Um conector aparentemente assentado pode exigir inspeção, mas não puxe pelo fio nem altere sua posição sem identificação. O técnico deve verificar o chicote conforme o esquema e procurar a causa quando encontra aquecimento, contato danificado ou desgaste.

Na parte mecânica, o procedimento deve definir acesso e condições de inspeção. Não movimente braço, mola ou cames de uma máquina energizada. Também não force uma engrenagem para “liberar” qualquer peça: o método de uma família não deve virar regra geral.

A sequência de diagnóstico precisa distinguir comando e resposta. Se o mecanismo não atua, é necessário saber quais condições deveriam estar presentes naquele momento. A falta de movimento observada fora da etapa correta não condena o atuador.

O artigo sobre erro A04A em lavadoras Electrolux trata de acoplamento em uma família diferente. Ele demonstra por que o nome genérico não autoriza reutilizar testes ou códigos de uma marca em outra.

Além da tensão, confirme código e aplicação. O catálogo Brastemp consultado permite verificar a compatibilidade pelo modelo e indica complexidade de substituição com assistência profissional. Não use somente formato ou encaixe aparente como critério.

O MSLV0061 também apresenta uma restrição de reposição na seção 5.13: para aquelas famílias, orienta o item do catálogo e o atuador EMICOL especificado. Essa exigência pertence ao documento e não deve ser resumida como “qualquer equivalente serve”.

Consulte os manuais técnicos de lavadora para localizar a referência correspondente. O catálogo e o manual têm funções complementares: aplicação da peça e procedimento de serviço precisam estar corretos.

Evite adaptações de suportes, molas e conectores para acomodar um componente diferente. Uma máquina que voltou a se movimentar pode continuar fora das condições de montagem e proteção previstas. O resultado deve ser avaliado pelo projeto.

Peça uma descrição da causa confirmada, não apenas o nome da peça substituída. Registre teste elétrico, avaliação mecânica, conexões e compatibilidade. Se foi encontrada outra condição, ela deve aparecer no diagnóstico e no serviço realizado.

Depois da montagem, o profissional precisa validar o funcionamento pelo procedimento da família correta. Não copie uma sequência de autoteste baseada na quantidade de botões do painel. Identificações parecidas podem usar rotinas distintas.

Se o sintoma retorna, informe a etapa, a carga e o histórico. Não conclua que o atuador novo precisa ser substituído novamente antes de rever o comando e o mecanismo. A repetição deve acrescentar informação à investigação.
