Como testar continuidade com multímetro: fusível, cabo, chave e térmico

Teste de um cabo isolado. Não há tomada, fonte nem bateria alimentando o componente.

1. Defina a pergunta. Você quer medir tensão, resistência ou apenas verificar um caminho?
2. Inspecione o conjunto. Cabos rachados, pontas frouxas, borne danificado e bateria fraca precisam ser resolvidos antes do teste.
3. Confira bornes, função e faixa. A ponta vermelha deve estar na entrada correspondente; confirme no display o modo selecionado.
4. Prepare o circuito. Ω, continuidade, diodo e capacitância exigem ausência de alimentação e capacitores descarregados pelo procedimento apropriado.
5. Meça e registre. Anote valor, unidade, pontos medidos, temperatura quando relevante e condição do aparelho; compare com a referência correta.

Selecione a função de continuidade no visor; em alguns modelos ela compartilha posição com diodo e resistência. Junte as pontas e observe som e número. Depois separe-as: o resultado deve corresponder a caminho aberto conforme o manual.

Se não houver som com as pontas unidas, verifique se o modelo tem bipe, se a função está correta, se HOLD está ativo e se os cabos fazem contato. Bateria ou defeito interno também são possibilidades. Esse teste simples precisa vir antes de qualquer conclusão sobre a peça.

Anote a resistência das pontas unidas. Em medições muito baixas, ela pode representar parte importante do resultado. Não defina um limite universal de zero perfeito: resolução, cabos e contatos influenciam o valor.

Com a peça conectada, a corrente de teste pode circular por outros componentes. Assim, um fusível aberto pode parecer contínuo por um caminho paralelo, ou uma resistência pode apresentar valor menor que o real. A medição responde pelo conjunto conectado entre os pontos, não necessariamente pela peça escolhida.

Em componentes simples de dois terminais, desconectar pelo menos um lado normalmente interrompe o caminho paralelo. Em conectores, sensores ou dispositivos com vários terminais, siga o esquema e desconecte o necessário para realmente isolar a medição. Fotografe, identifique fios e preserve travas.

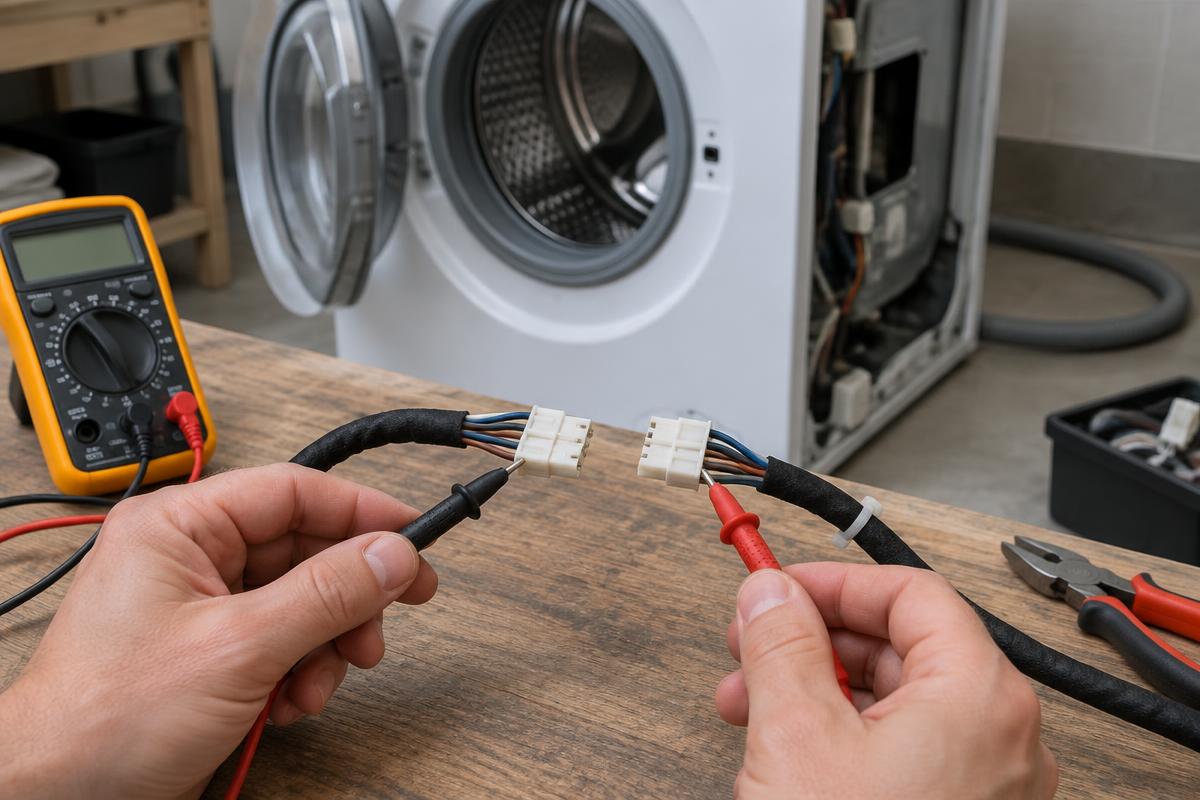

No chicote, desligue as duas extremidades do equipamento. Compare cada pino com o correspondente do outro conector. O teste entre fios diferentes depende do desenho: condutores que compartilham uma emenda prevista podem apresentar continuidade normal.

Para localizar intermitência, meça o cabo desenergizado e movimente suavemente o trecho suspeito. Leitura que varia junto do movimento indica necessidade de conferir terminal, crimpagem ou condutor. Não dobre a ponto de criar um defeito novo, e não movimente ligações com o aparelho energizado.

Como testar fusível isolado

Considere um fusível de sobrecorrente já preparado e isolado; o acesso ao aparelho exige procedimento. A orientação Fluke de teste exige ausência de alimentação e conferência do instrumento.

1. Confira pontas e função. Use os bornes previstos no manual, fora da entrada de corrente. Una e separe as pontas para reconhecer a resposta; registre a resistência dos cabos.
2. Confira o isolamento. O resultado deve pertencer ao fusível, sem caminho paralelo. A preparação profissional inclui tratar a energia armazenada conforme o produto.
3. Meça nos terminais. Encoste uma ponta em cada extremidade, com contato estável. Observe som e resistência; função incorreta ou contato ruim comprometem a conclusão.
4. Registre o alcance. Resistência baixa indica caminho nas condições do ensaio. Confirme instrumento, contato e isolamento antes de atribuir uma leitura de aberto à peça.

O procedimento Fluke de continuidade considera circuito desenergizado e componente isolado.

No multímetro, a orientação Fluke de reposição adverte que mesma corrente e tensão não tornam fusíveis equivalentes. Preserve a referência do fabricante. No aparelho, investigue a causa e mantenha a especificação, sem ponte ou aumento do valor.

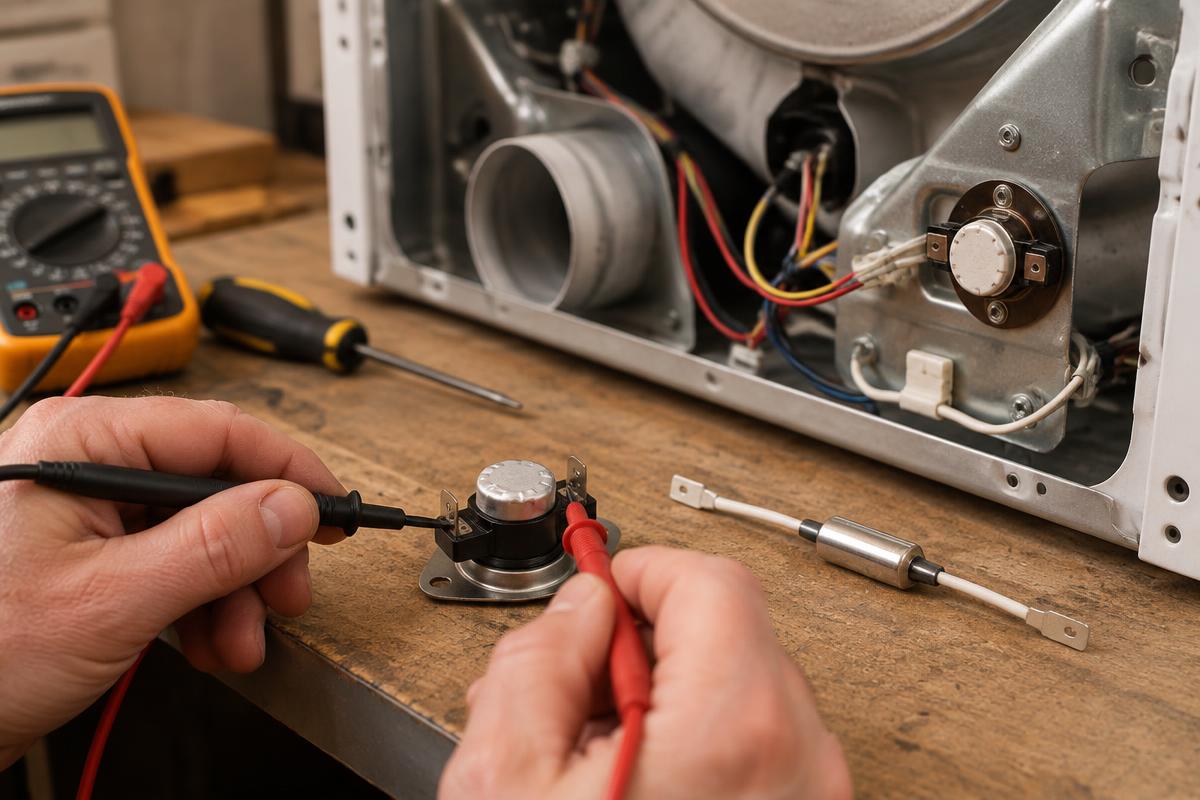

Aguarde o rearme conforme o fabricante do protetor; um prazo fixo não serve para todos. O protetor pode continuar quente internamente mesmo quando a carcaça parece menos quente. Uma peça rearmável não deve ser condenada pela primeira leitura após o desarme.

Resistência baixa não confirma corrente nominal, velocidade ou capacidade de interrupção. Confira marcação e referência; abertura repetida pede investigação do circuito.

Para testes térmicos controlados, use a condição, temperatura e método do fabricante. Aquecer com chama ou dar choques térmicos improvisados pode danificar a peça e não fornece um resultado reproduzível. Aprofunde em teste do protetor térmico.

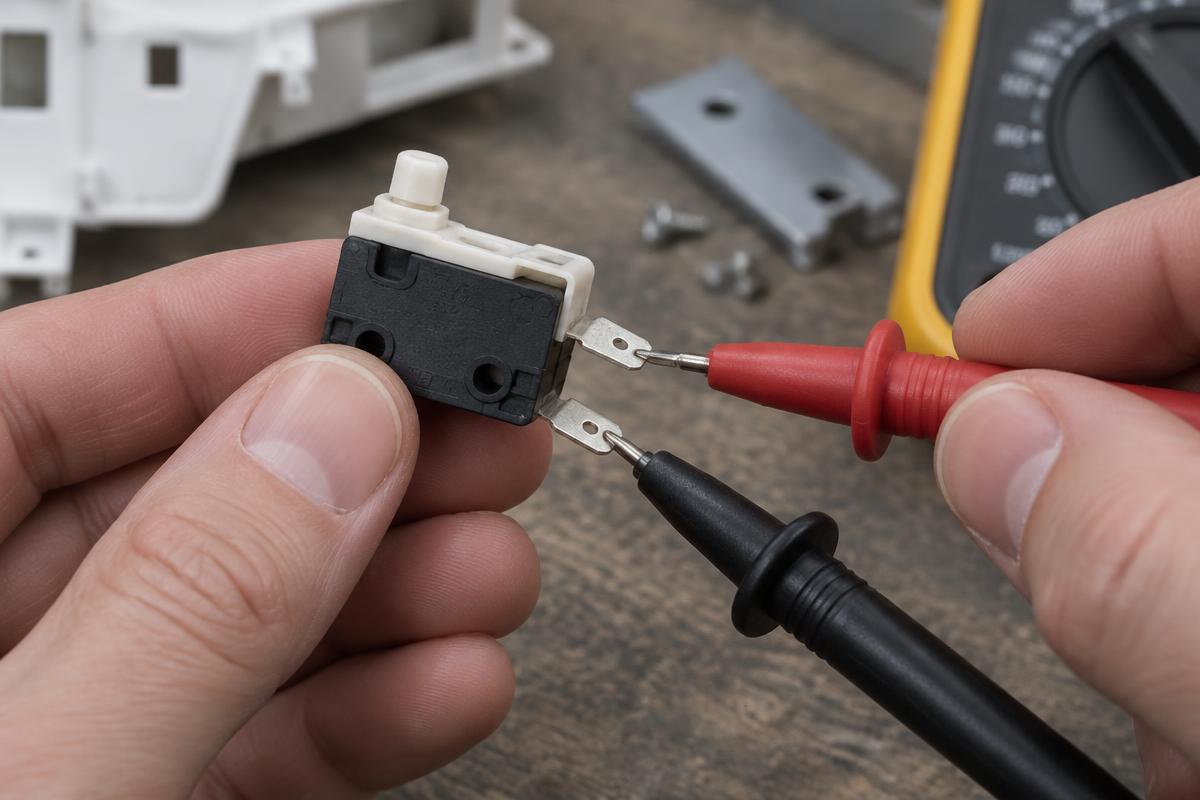

Em uma chave simples, registre a leitura em repouso e acionada. Em uma microchave de três terminais, identifique COM, normalmente aberto (NA) e normalmente fechado (NF) pela marcação ou pelo diagrama. Não use a posição física como regra universal.

A tabela é o exemplo de uma chave comutadora desse tipo. Dispositivos com outros arranjos têm outra lógica. Teste em Ω ou continuidade com a chave isolada e compare cada estado, incluindo estabilidade do contato. Uma leitura errada também pode vir de terminais escolhidos incorretamente ou atuação mecânica incompleta.

Em seletor ou timer, use a tabela de contatos do manual para cada posição. Faça uma folha de registro com par de terminais, posição e resultado. Em travas eletrônicas de porta e sensores, não suponha que exista um contato mecânico simples.

Micro-ondas armazenam energia perigosa mesmo fora da tomada. O acesso aos componentes internos não é um exercício para iniciante; teste de chave isolada só depois da preparação profissional do aparelho. Não elimine intertravamentos para verificar funcionamento.

O limiar do som varia entre modelos. Uma resistência de 20 Ω pode bipar num instrumento e não em outro. A função foi feita para triagem rápida, não para converter qualquer componente em “bom” ou “ruim”.

Um contato pode passar a pequena corrente do teste e falhar quando aquece ou alimenta uma carga. A análise profissional pode incluir queda de tensão sob carga, inspeção e comparação com especificação. Não leve a lógica da continuidade a uma medição energizada: antes de qualquer teste de tensão, retire as pontas e reconfigure o conjunto.

OL também depende da faixa. Confira pontas e contato, escolha uma faixa compatível e repita antes de registrar abertura. Veja leitura do visor digital e medição de tensão.

Um roteiro útil é: identificar o componente, definir seu estado esperado, desenergizar e preparar, validar pontas, isolar, medir e registrar. Se houver abertura, confira se era esperada naquele estado; se houver baixa resistência, confira se ela é compatível com a peça.

Registre “4,2 Ω, peça isolada, temperatura ambiente” em vez de escrever apenas “bipou”. Isso permite comparar com o manual e com uma nova medição. O próximo passo pode ser uma avaliação em Ω ou uma investigação profissional sob carga, conforme a pergunta.

Revise os símbolos e o roteiro para eletrodomésticos. O guia básico ajuda a conferir os bornes sem pular a preparação.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
