Como usar multímetro: guia completo para quem nunca pegou em um

Aprenda a usar multímetro do zero: onde ligar as pontas, o que significa cada símbolo do seletor e como medir tensão, continuidade e resistência com segurança.

Anderson Rey
Anderson Rey

Técnico · YouTuber · Professor · Ex-professor Senac · 6 min de leitura

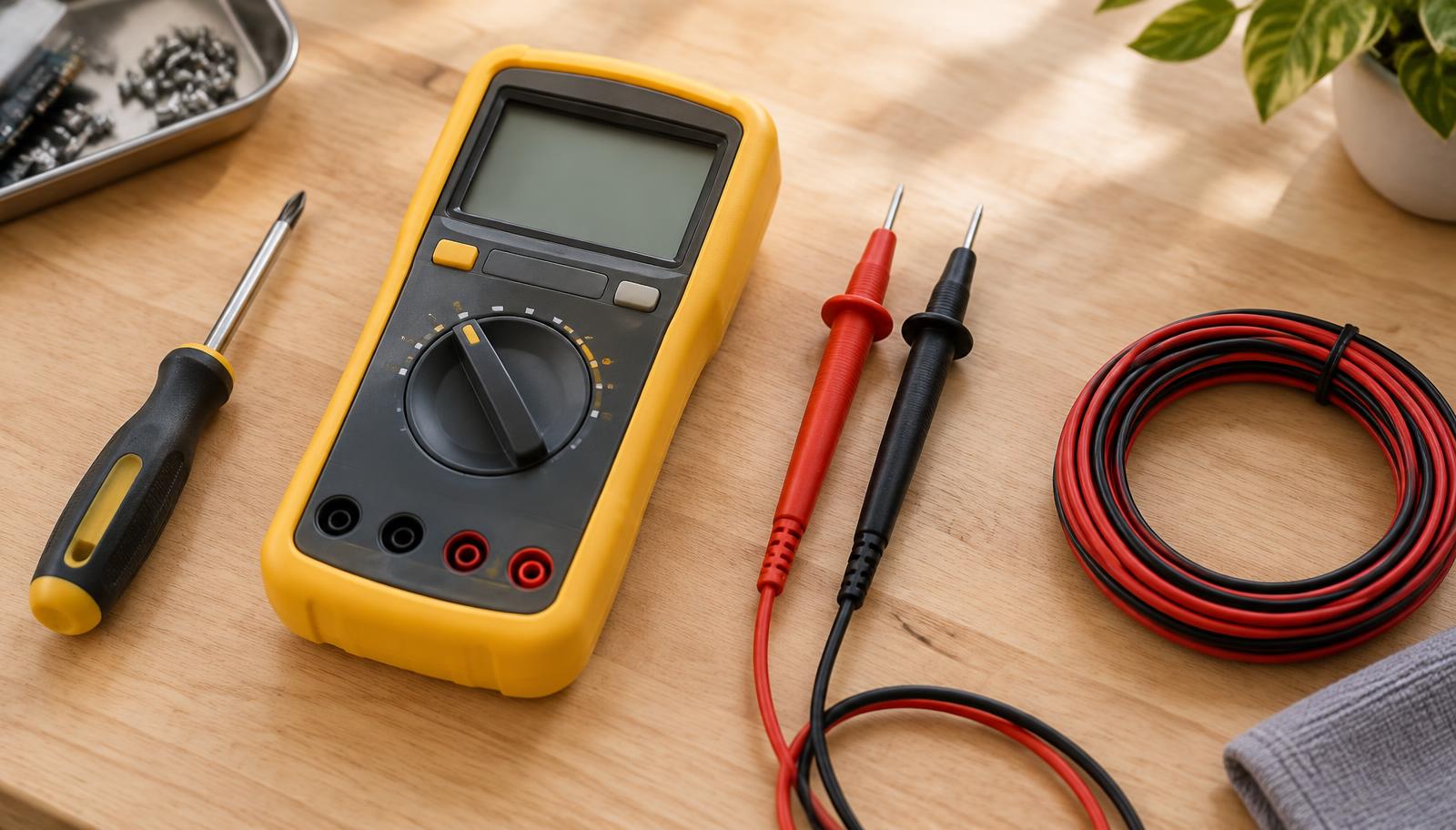

Multímetro digital amarelo sobre bancada de madeira com pontas de prova vermelha e preta ao lado

O primeiro passo para usar multímetro é escolher a grandeza que você quer medir. Tensão se mede entre dois pontos; resistência e continuidade se medem com o circuito sem alimentação e com a peça isolada. Corrente é outro método e não deve ser confundida com tensão.

Este roteiro começa pelos controles e por uma pilha pequena. Depois mostra como ler o resultado, evitar os erros de ligação e avançar para os testes de bancada. Não é preciso decorar todo o seletor de uma vez: aprenda uma função, confira a leitura e só então passe à seguinte.

Conheça as partes e os bornes do multímetro#

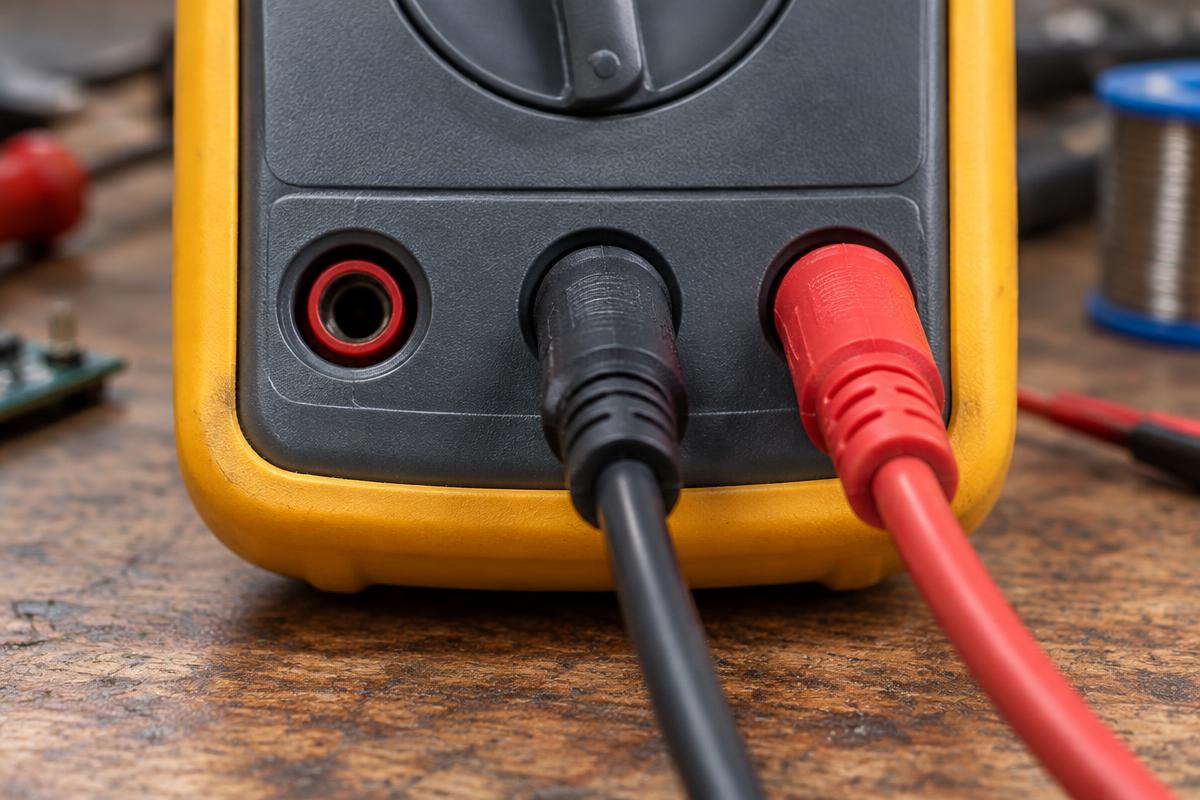

Bornes de entrada de um multímetro digital com ponta preta no COM e ponta vermelha no borne de tensão e resistência
Preta no COM e vermelha na entrada indicada pelo manual para a função.

O visor mostra a leitura e, nos digitais, os indicadores de unidade e função. O seletor escolhe a grandeza e, nos modelos manuais, a faixa. Os bornes recebem as pontas: a inscrição junto de cada entrada informa sua finalidade.

Botões como SELECT, RANGE, HOLD e REL dependem do modelo. SELECT pode alternar funções na mesma posição; RANGE pode fixar uma faixa; HOLD retém a leitura; REL subtrai uma referência. Nenhum deles dispensa a conferência do manual ou aumenta a proteção do aparelho.

EntradaUsoAntes de medir
COMPonta preta; referência do instrumentoCOM não é automaticamente o terra da instalação.
V / Ω e funções indicadasPonta vermelha para tensão e resistênciaLeia a inscrição: capacitância e diodo podem compartilhar esse borne.
mA / µA / ACorrente, quando a função existeUse apenas conforme os limites, fusíveis e tempo de medição do manual.

Não copie a ligação de outro multímetro pela posição dos furos. Um modelo pode reunir V e Ω em uma entrada e deixar mA separado; outro pode ter distribuição diferente. O rótulo do seu instrumento é o ponto de partida. Antes de tocar no circuito, trace com os olhos o caminho de cada ponta até o borne correto.

Entenda os símbolos antes de girar o seletor#

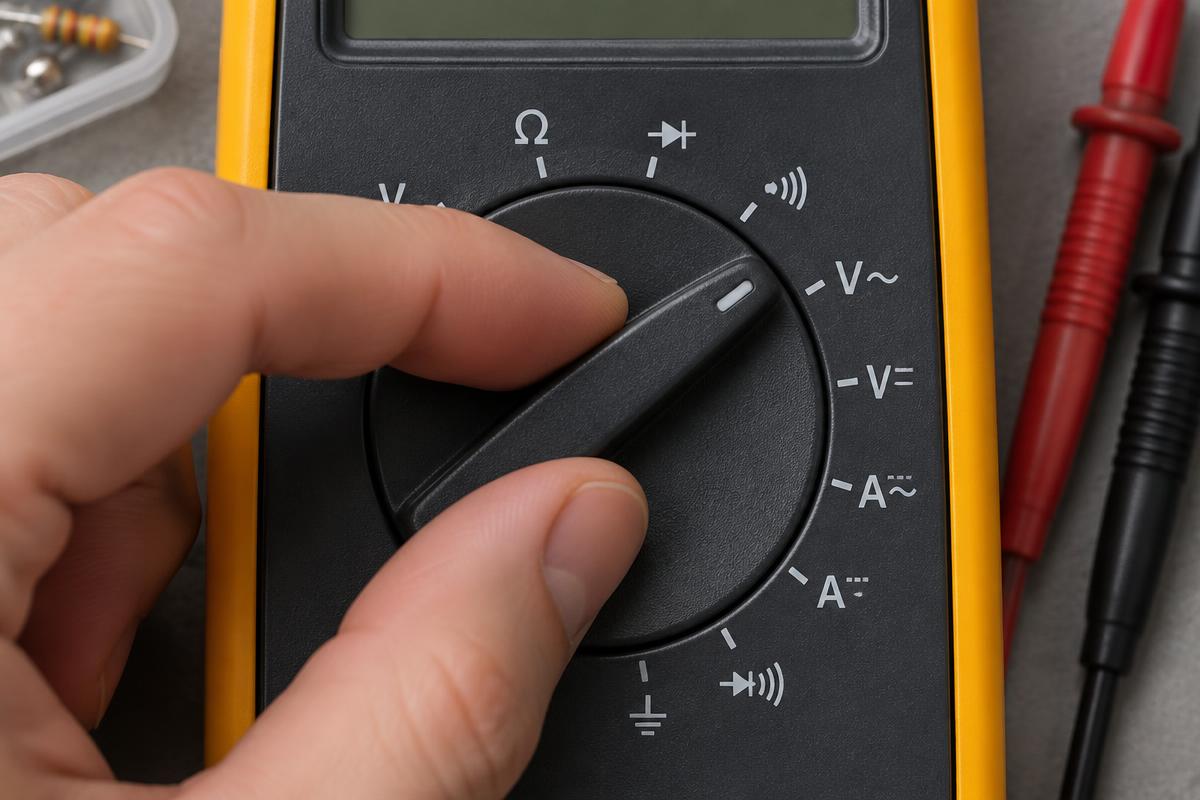

Mão girando o seletor rotativo de um multímetro digital até a posição de tensão alternada
Retire as pontas do circuito antes de alterar função ou bornes.
Mapa de V alternada, V contínua, resistência, continuidade, diodo e capacitância.

Mapa das funções mais comuns. A unidade no visor confirma o modo selecionado.

PerguntaFunçãoCondição do teste
Há tensão entre estes pontos?V~ ou V⎓Modo compatível com o sinal; medição em paralelo.
Qual a resistência da peça?ΩPeça sem alimentação, descarregada e isolada.
O caminho está interrompido?ContinuidadeMesmas condições de Ω; observe som e número.
Quanto de corrente passa?A~ ou A⎓, se existirMétodo em série ou alicate adequado; não ligar em paralelo.

O símbolo Ω é a letra ômega e representa ohms. O til de V~ indica alternada; a linha contínua com traços indica contínua. Os prefixos também contam: 2,2 kΩ são 2.200 Ω, não 2,2 Ω.

O botão seletor não define sozinho tudo o que pode ser medido. Verifique faixa, limite da entrada e manual. Um símbolo ausente significa que aquela função pode não existir no modelo; uma posição compartilhada precisa da seleção correta no botão. O artigo símbolos do multímetro detalha cada caso.

Sua primeira medição: uma pilha pequena#

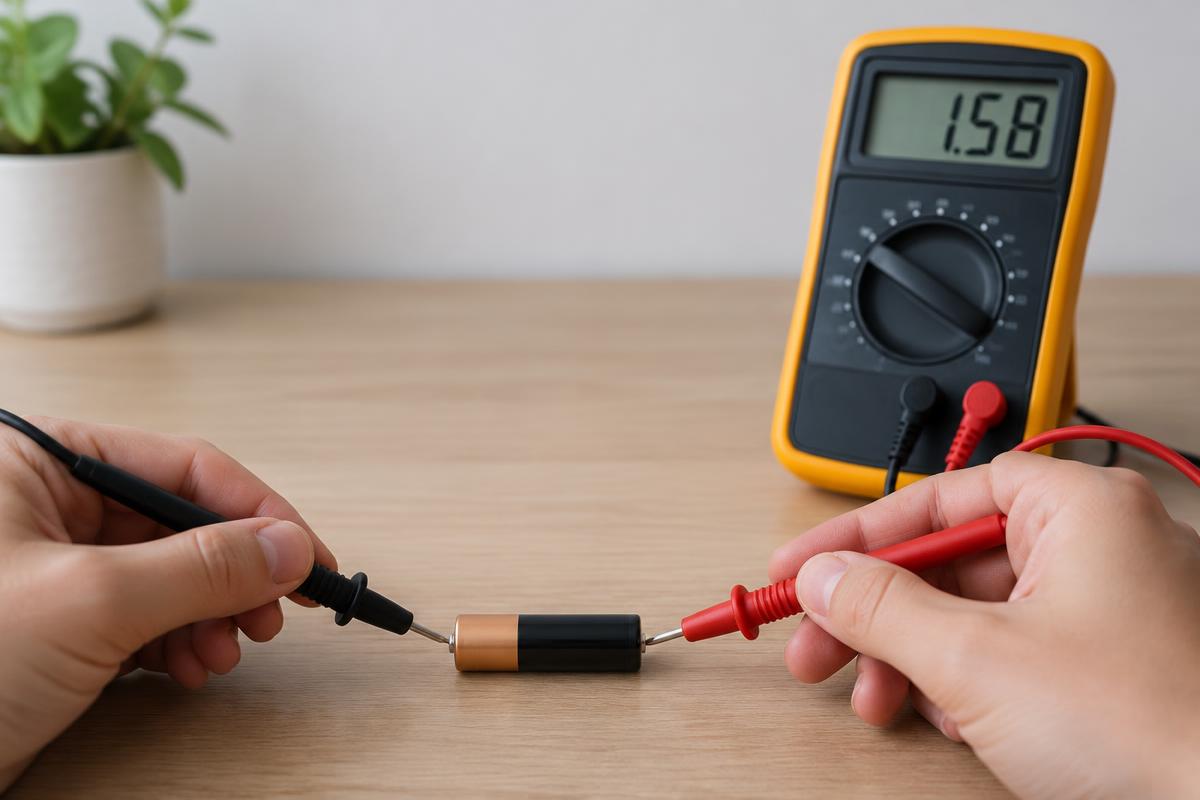

Duas mãos encostando pontas de prova nos polos de uma pilha AA enquanto o multímetro mostra o valor medido
Pilha pequena, fora do equipamento: primeiro exercício de tensão contínua.
Multímetro em tensão contínua ligado em paralelo aos polos de uma pilha pequena: preta no COM e negativo, vermelha na entrada V e positivo.

As pontas ficam nos dois polos da pilha: o multímetro mede a diferença de potencial entre eles.

  1. Separe uma pilha pequena, confira sua química e o valor nominal impresso. Para este exercício, use uma pilha de 1,5 V fora de qualquer equipamento.
  2. Confira os cabos e os bornes. Preta no COM; vermelha na entrada de tensão.
  3. Selecione V⎓ e uma faixa acima de 1,5 V, conforme as opções do instrumento. Confirme o modo no visor.
  4. Encoste preta no negativo e vermelha no positivo. Segure as pontas pelo isolamento e evite unir os polos com metal.
  5. Leia valor e unidade, anote a polaridade, retire as pontas e desligue o instrumento.

Se o visor apresentar sinal negativo, a referência foi invertida. Se apresentar OL, retire as pontas e confira a faixa e o manual. Se marcar zero, investigue contato, HOLD, modo e funcionamento do instrumento antes de concluir que a pilha acabou.

Uma pilha NiMH nominal de 1,2 V deve ser interpretada conforme sua química. A tensão sem carga não revela sozinha a energia disponível. Nunca tente descobrir a capacidade colocando a função de corrente diretamente entre os polos: isso fecha um curto.

O que muda ao medir uma tomada#

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

Na tomada, a medição é de tensão alternada entre pontos identificados da instalação. A tensão nominal depende da rede e da ligação: em alguns circuitos de 220 V há duas fases, sem neutro naquele ponto. A posição visual dos contatos não identifica com segurança cada condutor.

O profissional seleciona V~, usa a entrada de tensão e uma faixa apropriada, avalia categoria CAT e tensão do conjunto e executa o procedimento de segurança aplicável. A leitura é comparada com o fornecimento nominal, as condições da instalação e o limite aceito pelo equipamento.

Zero no visor não basta para autorizar tocar no circuito. Uma ponta rompida, função errada ou falha no instrumento também pode produzir zero. A verificação de ausência de tensão exige procedimento apropriado, incluindo conferir o funcionamento do instrumento antes e depois. Veja medição de tensão para entender o roteiro profissional.

Resistência e continuidade: aprenda em bancada#

Teste de resistência ou continuidade nas extremidades de cabo isolado, sem alimentação. Bipe depende do limiar do instrumento.

Para testar um cabo, retire-o do aparelho e meça entre suas extremidades. A função usa a bateria do multímetro.

Comece por um pequeno trecho de fio isolado de tudo. Em Ω, una as pontas e registre a resistência dos cabos; depois encoste uma ponta em cada extremidade do fio. A leitura deve ser compatível com o condutor e com a resistência das pontas.

Na continuidade, repita a conferência das pontas unidas. O bipe é acionado abaixo de um limite definido pelo modelo. Ele ajuda a localizar um caminho, mas não é uma aprovação completa da peça. Um resistor de 1 kΩ pode não bipar e estar correto; um contato oxidado pode bipar e falhar sob carga.

No equipamento, desligar não resolve toda a preparação: capacitores podem manter carga, e caminhos paralelos interferem. A peça precisa ser isolada conforme seu circuito, geralmente desconectando um terminal em componentes simples de dois terminais. Sensores e chicotes podem exigir desconexão completa.

Treine também com resistor identificado. Um resistor de 100 Ω ±5% tem faixa nominal de 95 a 105 Ω, antes de considerar a incerteza do instrumento. Use esse raciocínio de comparação em continuidade e testes de eletrodomésticos.

Erros de configuração e como evitá-los#

ErroConsequênciaHábito correto
Vermelha no borne A durante teste de tensãoPode provocar curto e acidenteConfira a entrada antes de cada medição.
Ω em circuito energizadoLeitura inválida e risco de danoDesenergize, descarregue e confirme a preparação.
Peça conectada ao circuitoCaminhos paralelos alteram o númeroIsole o componente conforme o esquema.
Concluir só pelo bipe ou OLTroca de peça sem provaConfira valor, faixa e especificação.

Não mude bornes ou função com as pontas no circuito. Ao terminar um teste de corrente, devolva a vermelha à entrada de tensão depois de retirar as pontas. Não substitua o fusível interno por fio ou por uma peça escolhida apenas pelo tamanho: a proteção depende de todas as especificações.

Leitura em vazio pode oscilar por interferência; isso não deve ser usado como resultado. Uma medição reproduzível exige pontos definidos e contato firme. Diante de leitura inesperada, confira a montagem e repita numa referência adequada antes de suspeitar do componente.

Como avançar sem pular etapas#

Monte uma pequena ficha para cada exercício: pergunta, função, bornes, pontos, valor esperado, leitura e conclusão. Esse registro permite perceber quando a falha estava no método, além de evitar misturar volts com ohms ou comparar uma peça quente com uma tabela a frio.

Cheiro de queimado, choque na carcaça e proteção desarmando repetidamente exigem interrupção do uso e avaliação profissional. Um multímetro ajuda a organizar o diagnóstico, mas não torna qualquer acesso seguro nem substitui o manual de serviço. A progressão correta é dominar o método em baixa energia e, com formação, aplicá-lo ao equipamento.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.

Para conferir visor, faixas e unidades com exemplos, continue em multímetro digital.

Perguntas frequentes

›Qual função devo aprender primeiro?
Tensão contínua numa pilha pequena, depois resistência num resistor isolado e continuidade num fio separado do aparelho.
›COM é o fio terra?
Não. COM é a referência do instrumento. Sua relação com o circuito depende dos pontos escolhidos; não é automaticamente o condutor de proteção.
›O número 1 sozinho significa peça queimada?
Não necessariamente. Em muitos modelos é excesso de faixa. Em resistência, pode ocorrer com caminho aberto, faixa baixa ou contato inadequado.
›Posso medir corrente igual à tensão?
Não. Tensão é medida em paralelo; corrente por multímetro normalmente exige ligação em série, limites próprios e fusíveis corretos.
›Caneta sem contato prova que está desligado?
Não. Ela é uma indicação auxiliar de campo elétrico e pode falhar. Ausência de tensão exige procedimento e instrumento apropriados.
›Pilha nova substitui calibração?
Não. Pode ajudar numa verificação funcional simples. Calibração e rastreabilidade dependem da aplicação e dos requisitos do trabalho.
