Como Testar Capacitor com Multímetro: Passo a Passo Real

Capacitores de motores e fontes podem armazenar energia perigosa. O acesso e a descarga exigem pessoa preparada. Desligue todas as fontes, impeça religamento, verifique ausência de tensão pelo procedimento adequado e identifique onde há energia armazenada.

Use dispositivo de descarga apropriado, com resistência, potência, isolação e tensão adequadas ao capacitor e ao procedimento do fabricante. Não descarregue fechando curto com chave de fenda: isso pode provocar arco, danificar terminais e criar risco. Luva e cabo isolado não tornam esse improviso aceitável.

Depois da descarga, a tensão residual deve ser verificada conforme o procedimento, inclusive a possibilidade de recuperação de tensão. Uma espera de cinco minutos não é prova de ausência de carga. Placas inverter e micro-ondas exigem preparação específica; não são exercícios para iniciante.

Fotografe a ligação e registre código, valor, tolerância, tensão nominal e tipo da peça. Em capacitor duplo, identifique as marcações dos terminais; grupos de lâminas no mesmo terminal podem parecer conexões separadas. Não deduza C, FAN e HERM pela posição visual.

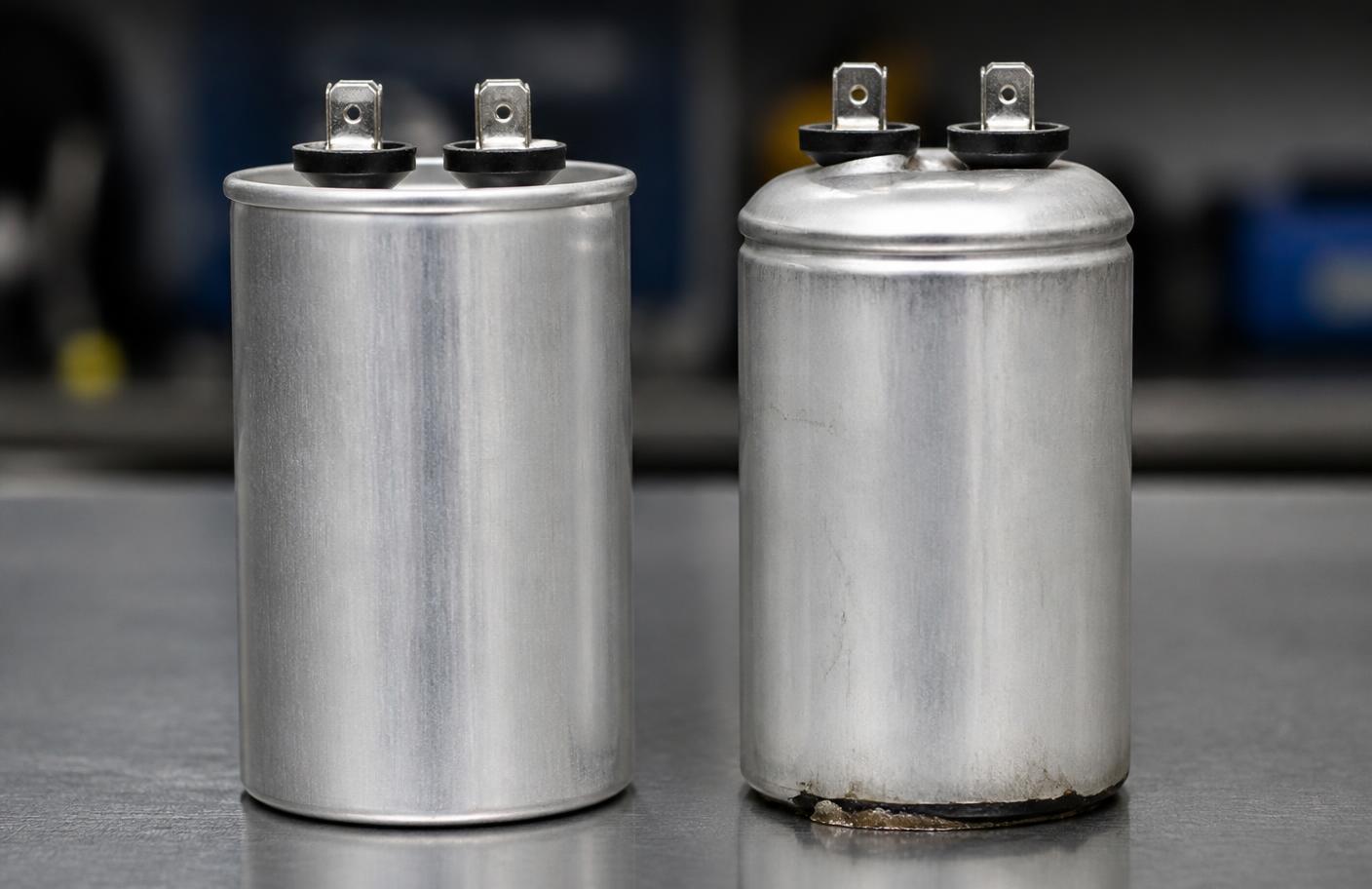

Se houver deformação, vazamento ou dano, interrompa o uso e avalie a substituição e sua causa. Em dúvida sobre deformação prevista na construção, consulte a documentação em vez de aplicar um critério visual de outro tipo de capacitor.

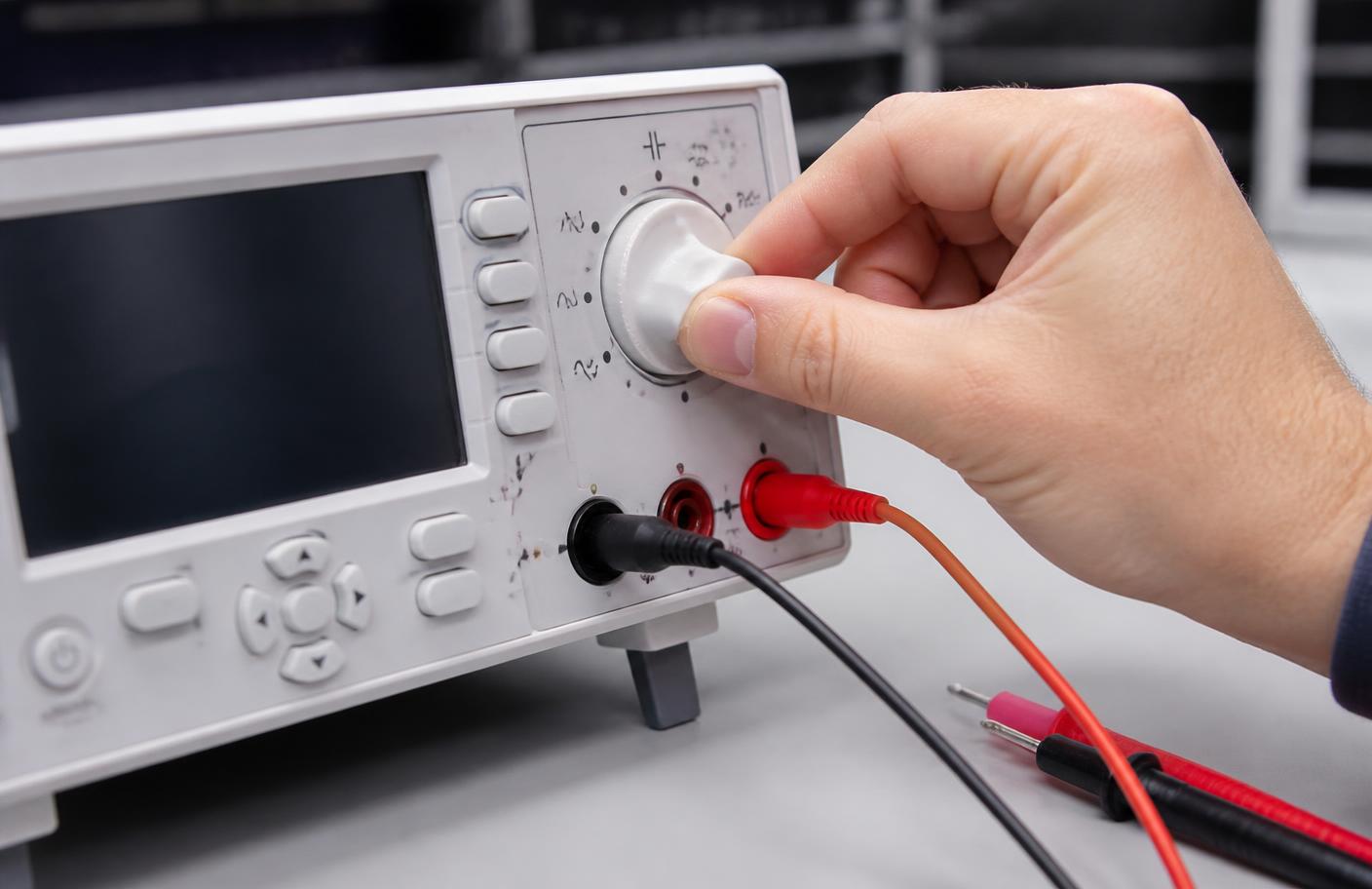

A função pode aparecer por símbolo de capacitor, F, nF ou µF e compartilhar posição com outra função. Use SELECT quando previsto e confirme a unidade no visor. A ponta preta vai ao COM e a vermelha à entrada indicada para capacitância; essa entrada não é igual em todos os modelos.

Na faixa manual, selecione uma que contenha o valor da peça. No autorange, aguarde o tempo de medição indicado pelo fabricante. Valores maiores podem levar mais tempo; não imponha um prazo universal nem use a primeira indicação transitória como resultado.

Capacitâncias pequenas podem ser influenciadas pelas pontas. Função relativa e acessórios específicos devem ser usados apenas como orienta o manual. Confira também a exatidão da função: uma leitura perto do limite de tolerância pode exigir instrumento mais apropriado.

Multímetro sem capacitância não confirma o valor em µF. Em Ω, uma baixa resistência persistente pode sugerir curto após conferir isolamento e método, mas OL não distingue automaticamente capacitor correto de peça aberta. O movimento transitório não mede ESR nem aprova o componente.

Confirme a unidade de capacitância e a função efetivamente selecionada; o desenho do seletor varia entre modelos.

Exemplo de capacitor duplo: cada seção é medida contra C, separadamente. A identificação deve vir da peça e do esquema.

1. Com a preparação e a descarga concluídas, isole o capacitor do circuito; fotografe e identifique os fios antes de remover.
2. No capacitor simples, meça entre seus dois terminais com contato firme, respeitando a polaridade quando aplicável.
3. Aguarde uma leitura válida segundo o manual; anote valor e unidade.
4. No duplo identificado como C, HERM e FAN, meça C–HERM e C–FAN separadamente.
5. Compare cada seção com seu próprio valor e tolerância impressos.
6. Retire as pontas e reconecte somente após a avaliação, no arranjo original e com peça adequada.

Exemplo ilustrativo: em um capacitor 35 + 5 µF, a seção do compressor pode ser 35 µF e a do ventilador 5 µF, conforme a marcação. Uma seção pode estar fora da faixa e a outra dentro. Medir FAN–HERM não equivale a medir uma delas individualmente.

Capacitor de partida, permanente de motor e eletrolítico de fonte têm aplicações diferentes. A seleção de reposição precisa respeitar tipo, capacitância, tolerância, tensão e requisitos do equipamento. Não escolha apenas por tamanho ou pelo número em µF.

No ventilador, comece pelo modelo do aparelho e pela identificação do capacitor. Compare código, capacitância em µF, tolerância, tensão e aplicação com a documentação de serviço. Um motor diferente pode empregar outra solução; não presuma que todo ventilador usa a mesma peça.

O catálogo WEG de polipropileno inclui ventiladores entre aplicações de famílias distintas: CMRW informa ±5%, enquanto CMLW informa ±10% e regime diferente. Isso demonstra por que aparência e aplicação geral não determinam tolerância ou equivalência de reposição.

Após a preparação profissional, use a medição descrita acima e compare com a peça identificada. Em componentes com três fios ou múltiplas seções, obtenha o esquema: quantidade, cor e posição dos fios não definem sozinhas os pares de teste. Não aplique C–FAN de um capacitor duplo a qualquer ventilador.

Consulte as marcações do capacitor e a identificação do motor. Ruído ou dificuldade de partida não confirma falha de capacitância.

Para 35 µF ±5%, calcule 35 × 0,05 = 1,75 µF. O intervalo nominal é 33,25 a 36,75 µF. Para ±6%, o intervalo muda para 32,9 a 37,1 µF. Use a tolerância impressa, não a faixa lembrada de outra peça.

Uma leitura de 28 µF num capacitor de 35 µF ±5%, confirmada com instrumento adequado e peça isolada, está abaixo do intervalo nominal. Uma leitura próxima da fronteira pede atenção à incerteza. Não dê um veredito mais preciso que o ensaio permite.

Se a capacitância estiver compatível e o motor não partir, a investigação continua com alimentação, conjunto de partida, carga mecânica e comando. Se o capacitor novo falhar, procure a causa no circuito. Veja teste do compressor e roteiro de eletrodomésticos.

• Medir antes da preparação e da descarga.
• Medir conectado a motor ou placa, criando caminhos paralelos.
• Usar Ω ou bipe como aprovação de capacitância.
• Ignorar prefixos: 1 mF equivale a 1.000 µF.
• Aplicar tolerância universal em vez da marcação.
• Reconectar fios por memória, sem conferir fotografia e esquema.

Uma peça conectada ao circuito pode produzir leitura influenciada por outros componentes. Em componentes simples, soltar um terminal pode isolar o caminho; em capacitor duplo e circuitos de fonte, a desconexão deve realmente separar todas as seções relevantes conforme o esquema.

Anote também a função e o instrumento. “Capacitor mediu bom” é menos útil que “34,8 µF na seção de 35 µF ±5%, isolada, função de capacitância”. O registro permite revisar a conclusão e escolher um ensaio complementar se a falha persistir.

Use a leitura do multímetro digital e o mapa de unidades para evitar erro de configuração.

Encaminhe a um profissional quando não houver preparação para lidar com energia armazenada, quando o manual não estiver disponível, quando houver placa inverter, dano recorrente, cheiro de queimado ou proteção desarmando. A finalidade da medição é localizar a falha com evidência, não criar uma tentativa de reparo insegura.

Na ordem de serviço, registre identificação da peça, ligação, preparação executada, valores de cada seção e comparação com a tolerância. Se não foi possível medir com instrumento adequado, declare a limitação. Um ensaio não realizado não deve virar uma aprovação presumida.

Na substituição, confira código compatível, montagem e conexões. Após o reparo, a validação do aparelho inclui o procedimento de funcionamento do fabricante; trocar o capacitor não encerra a investigação se o sintoma permanecer.

Para entender os testes que não usam alimentação, veja continuidade. Para tensão, o método é outro: medição em paralelo. Não misture as duas condições no mesmo teste.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
