Capacitor: função, capacitância e marcações explicadas

Capacitância é expressa em farads, símbolo F. Como um farad é grande para muitas aplicações eletrônicas, aparecem valores em microfarads, nanofarads e picofarads. A tensão nominal representa outro requisito: as condições de tensão para as quais o componente foi especificado pelo fabricante.

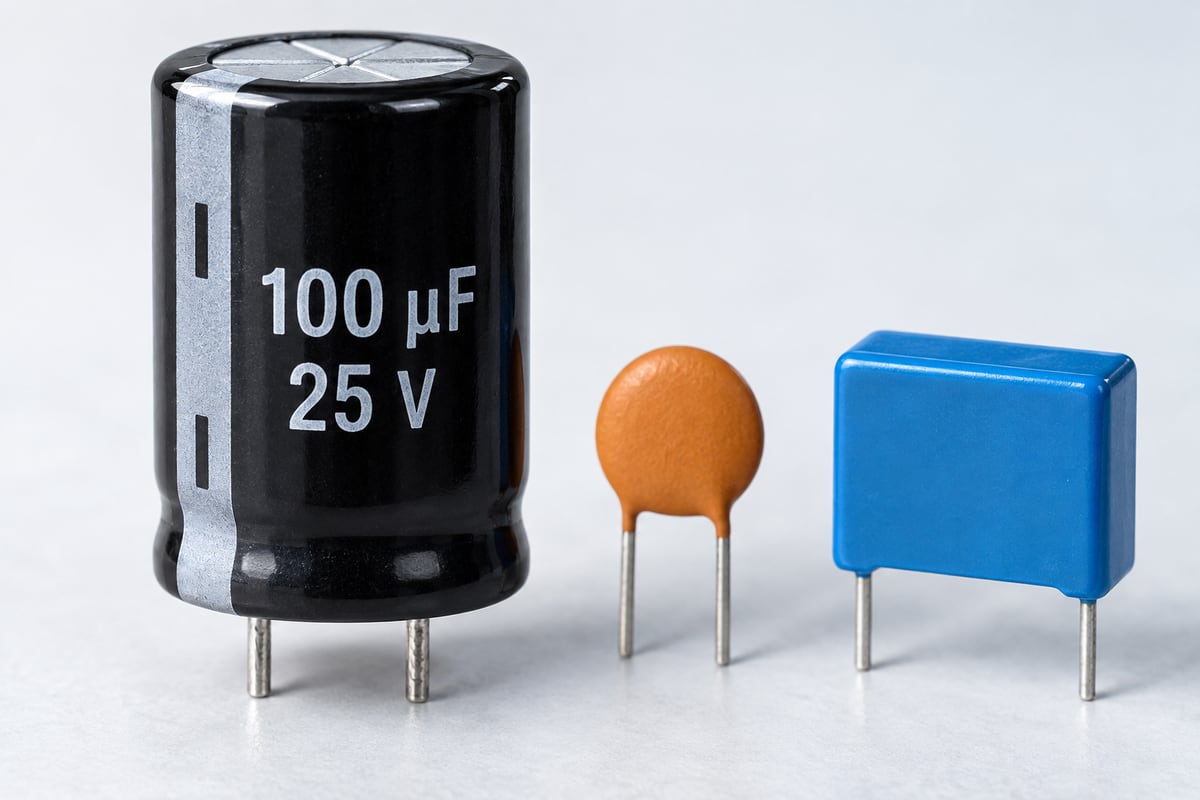

Uma inscrição hipotética “100 µF, 25 V” indica capacitância nominal de 100 microfarads e uma classificação de tensão de 25 volts. Isso não significa que o capacitor gere 25 V por conta própria nem que sua capacitância seja 25. Para interpretar, mantenha cada número acompanhado da unidade.

A relação ideal Q = C × V mostra que, com capacitância fixa, a carga armazenada varia com a tensão aplicada. Por exemplo, 100 µF a 10 V correspondem idealmente a 0,001 C. Essa conta ilustra uma relação física; não orienta carregar um capacitor desconhecido nem determina todos os limites de um componente real.

Micro significa uma milionésima parte; nano, uma bilionésima; pico, uma trilionésima. Em capacitância, 1 µF equivale a 1.000 nF e a 1.000.000 pF. A escrita pode variar na tipografia, mas o prefixo continua sendo parte indispensável do valor.

Num código numérico convencional expresso em picofarads, “104” representa 10 × 10⁴ pF, isto é, 100.000 pF, equivalentes a 100 nF ou 0,1 µF. Nem toda marcação usa esse código. Antes de interpretar letras ou números restantes, consulte a convenção da família, que pode incluir tolerância e outros dados.

Algumas tecnologias exigem orientação de polaridade na aplicação. Outras são projetadas sem essa exigência específica. A marcação precisa ser interpretada pelo tipo e pelo fabricante. Não adote uma única regra visual para todos os capacitores que encontrar numa placa.

Em muitos eletrolíticos de alumínio, uma faixa identifica o terminal negativo. Em certas famílias de tântalo, a indicação pode apontar o positivo. Portanto, “a faixa sempre é o negativo” não é uma instrução universal. O desenho da placa também precisa ser confirmado com a documentação e a identificação da peça.

Comprimento de terminal pode ajudar a identificar um componente novo, mas perde confiabilidade quando os terminais já foram cortados ou dobrados. Uma fotografia antiga pode complementar o registro, sem substituir o código. Inverter um capacitor polarizado não é uma forma de testar funcionamento; pode provocar falha e deve ser evitado.

Um capacitor pode participar da filtragem, armazenando e liberando energia durante variações do circuito. Pode também acoplar sinais entre etapas, ajudar a reduzir interferências ou compor uma temporização. A função depende das conexões, da frequência e dos elementos ao redor.

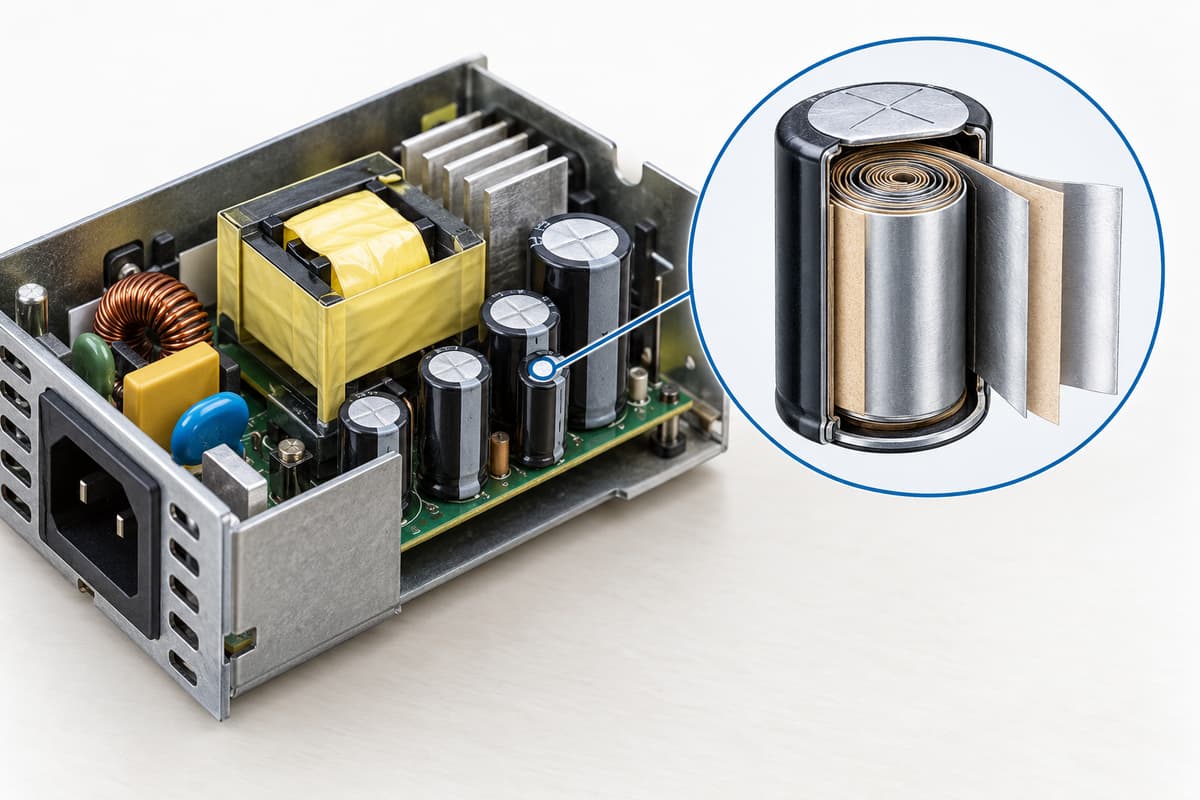

Um exemplo conceitual é a filtragem depois da retificação: o capacitor ajuda a reduzir variações de uma tensão pulsante, mas o resultado depende da carga e do projeto. Ele não transforma qualquer alimentação em tensão perfeitamente constante nem substitui todos os recursos de regulação de uma fonte.

Também há capacitores com requisitos específicos para conexões à rede e supressão de interferências. Uma peça de capacitância parecida sem a classificação exigida não é equivalente. A posição no circuito pode impor critérios de segurança que não aparecem apenas nos números de µF e V destacados no corpo.

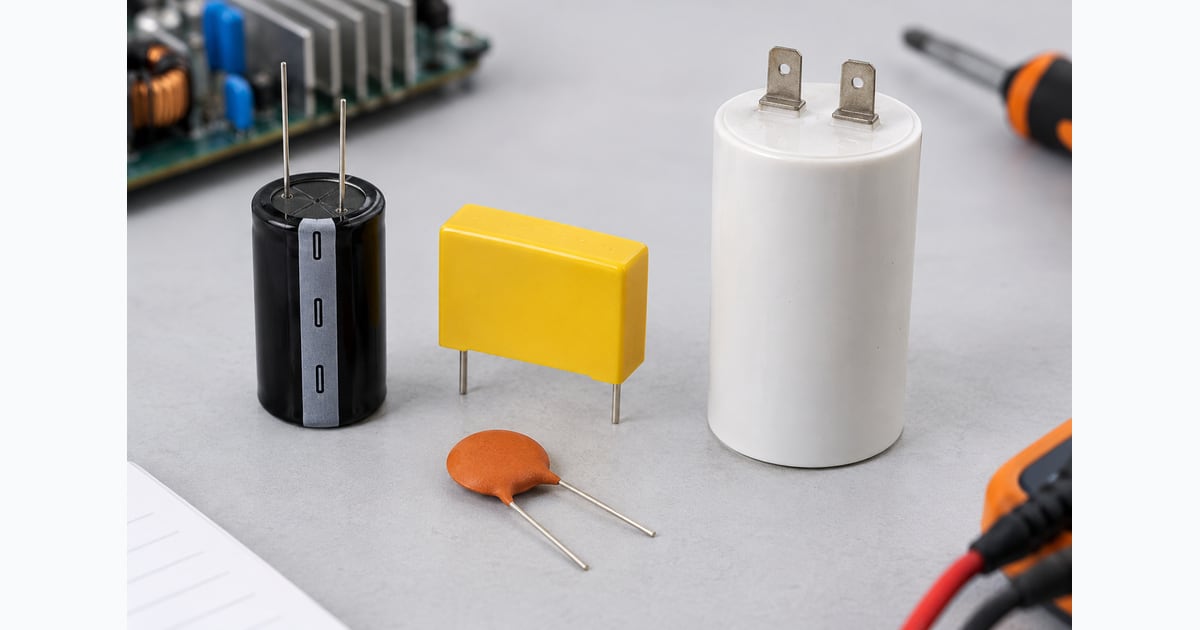

Determinados motores utilizam capacitores para estabelecer condições elétricas de funcionamento ou de partida. A aplicação e o regime precisam ser identificados. Capacitor de partida e capacitor de funcionamento não devem ser tratados automaticamente como a mesma peça.

Um motor de outro tipo pode utilizar controle eletrônico e não seguir aquele arranjo. Por isso, não é correto dizer que todo motor de eletrodoméstico tem um capacitor externo ou que uma dificuldade de partida prova falha nesse componente. A arquitetura do produto vem antes da hipótese.

Para uma substituição, a referência precisa incluir capacitância, tensão, tolerância, tipo, regime e demais características previstas. Aumentar capacitância por tentativa altera as condições do circuito. O guia de identificação do modelo ajuda a evitar o uso de especificações de uma versão diferente do aparelho.

Sim. Uma capacitância nominal pode admitir uma faixa, definida pela tolerância e pelas condições de medição. Num exemplo hipotético de 10 µF com ±10%, a faixa nominal é de 9 µF a 11 µF. Essa conta não transforma a tolerância em critério completo de saúde elétrica.

Resistência série equivalente, perdas, corrente de ondulação, temperatura e vida útil podem ser relevantes conforme a tecnologia e a aplicação. Uma leitura de capacitância dentro da faixa não demonstra, sozinha, que o componente se comporta corretamente sob tensão e em serviço.

A própria capacitância de algumas tecnologias pode variar com condições como temperatura e tensão aplicada. Consulte a documentação para entender a referência usada pelo instrumento e pelo fabricante. Não compare valores obtidos em condições diferentes como se todo capacitor fosse um elemento ideal e invariável.

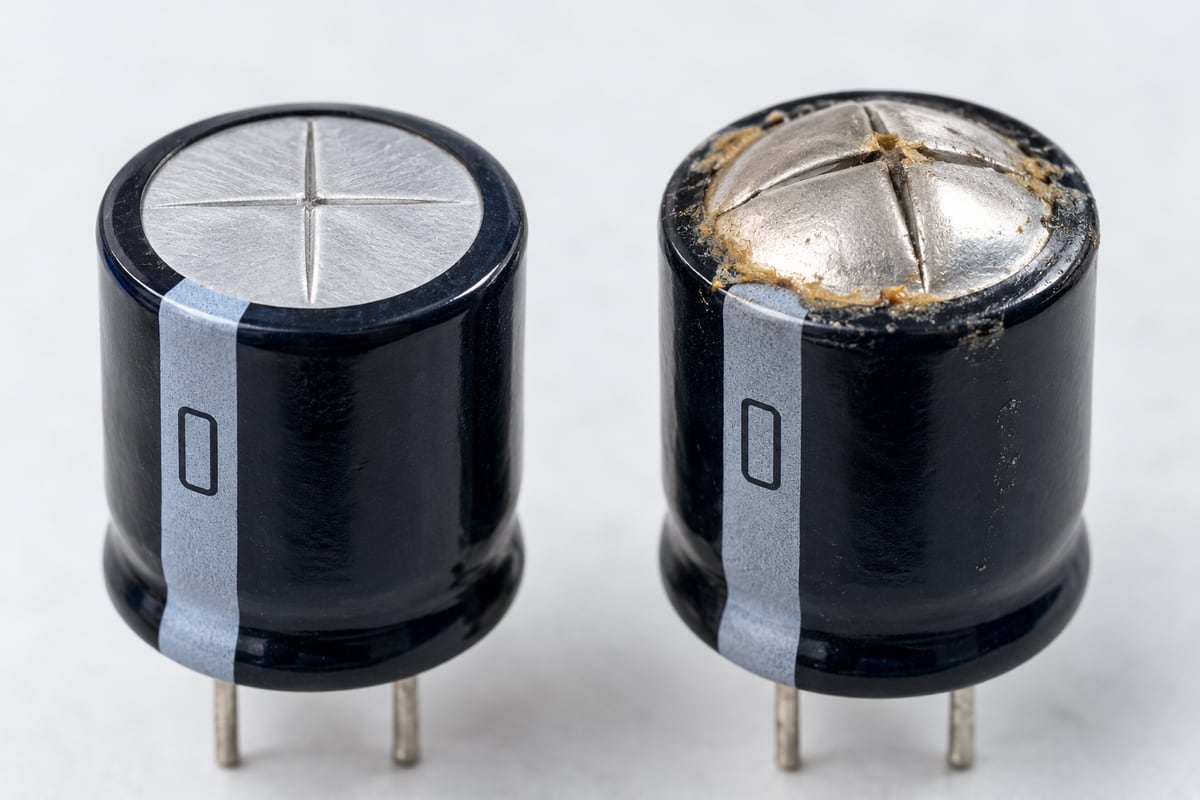

Estufamento, vazamento ou marcas de aquecimento são sinais relevantes que exigem avaliação, mas não contam toda a história do circuito. Um capacitor pode apresentar falha sem alteração externa evidente. Uma peça danificada também pode ter sofrido consequência de outro problema.

O guia de teste de capacitor deve ser consultado para o procedimento e suas limitações. Este conteúdo de conceitos não repete uma rotina de teste: ele explica por que capacitância, aparência e posição precisam ser interpretadas juntas.

Mesmo desligado, o componente pode manter carga. Não faça curto com ferramenta para descarregar nem toque terminais supondo que retirar o plugue eliminou toda energia. A preparação deve seguir o método adequado ao circuito. Em fontes e aparelhos, regiões diferentes podem exigir precauções e referências diferentes.

Anote a posição no esquema, a marcação completa, a polaridade quando aplicável e a família. Registre separadamente capacitância, tensão, tolerância e outras especificações. Uma frase como “capacitor de 100” omite justamente as unidades e os critérios necessários para identificar a peça.

Ao observar um instrumento, confira o prefixo no visor pelo mapa de símbolos. O guia inicial explica por que selecionar capacitância não equivale a selecionar resistência ou continuidade. Cada função responde a uma pergunta e tem limitações próprias.

Por fim, separe identificação e diagnóstico. “A peça é nominalmente de 100 µF” descreve sua especificação; “ela causou a falha” exige evidências do comportamento e do circuito. Essa separação transforma uma leitura isolada numa informação útil, evita substituições por aparência e preserva o método definido para o aparelho.

Imagine uma pessoa comparando duas peças apenas pela capacitância. Uma pertence a uma etapa de filtragem, e outra foi especificada para uma condição diferente de tensão, temperatura ou regime. O número em µF responde somente a uma parte da pergunta. A função no esquema mostra quais outras características precisam ser verificadas.

Esse exemplo explica por que a identificação deve preceder a compra ou a troca. O registro correto reúne a referência completa e a aplicação, em vez de escolher pela dimensão do corpo. Não é necessário memorizar todas as tecnologias para reconhecer essa limitação: basta evitar que uma igualdade de capacitância seja confundida com equivalência elétrica completa.

Referências técnicas: KEMET — capacitores cerâmicos, KEMET — capacitores polarizados, OpenStax — capacitores e dielétricos. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
