Símbolos do multímetro: o que significa cada um no seletor e nos bornes

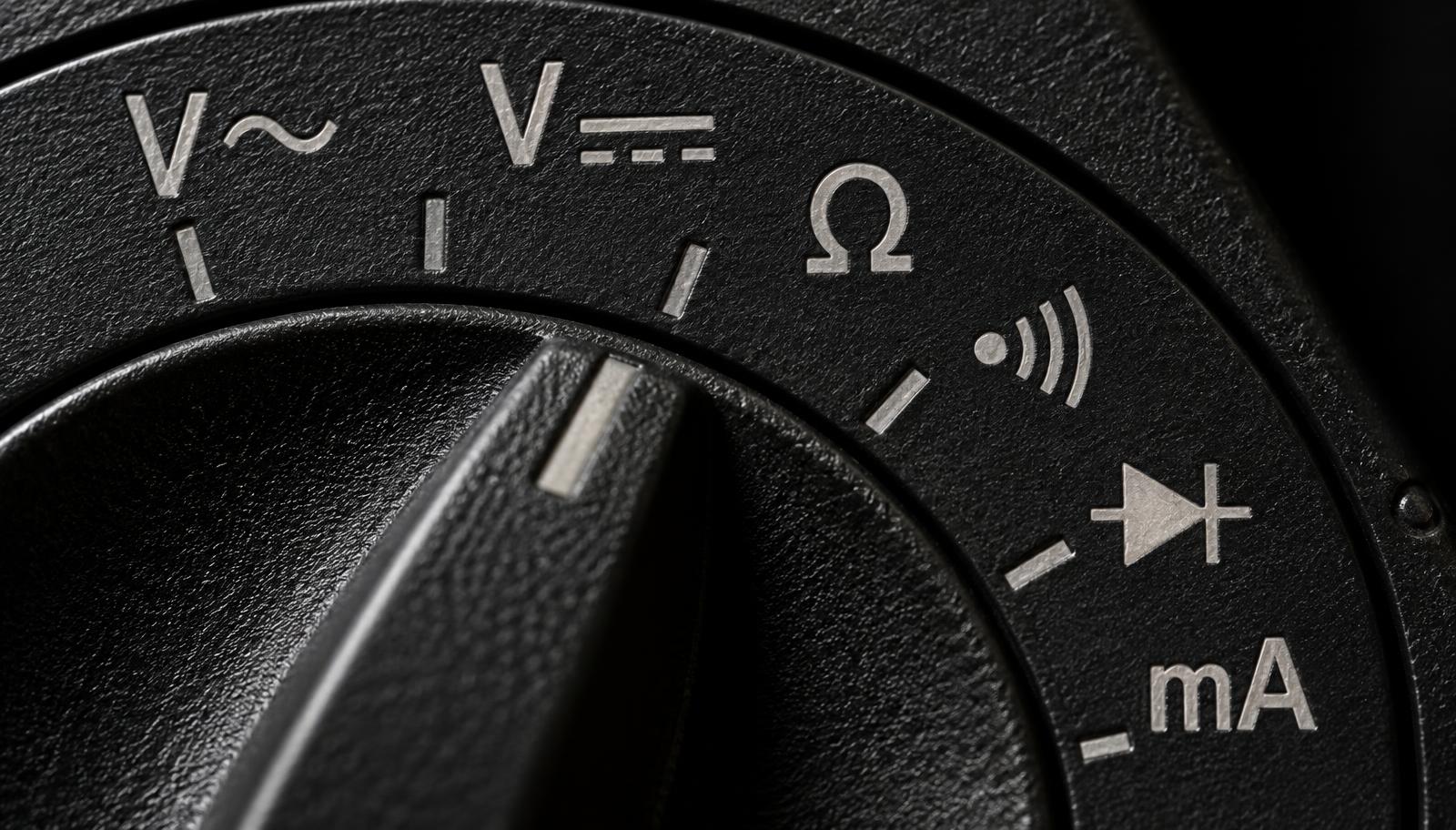

Símbolos comuns do multímetro. A existência e a posição de cada função dependem do modelo.

HOLD retém uma indicação e não melhora sua exatidão. RANGE escolhe ou fixa faixa em modelos que oferecem esse botão. SELECT alterna funções compartilhadas; REL registra diferença em relação a uma referência. Confirme sempre o indicador no visor.

Funções como NCV, temperatura e hFE dependem da construção do instrumento. Uma indicação sem contato é auxiliar e não comprova ausência de tensão. Um soquete de transistor não substitui o pinout e o procedimento do componente.

O exemplo de pilha usa V⎓. A escolha de AC ou DC vem do sinal entre os pontos, não do nome do equipamento.

Um eletrodoméstico pode ter entrada AC, barramento DC de alta tensão, fonte da lógica e sinais pulsados. Portanto, “aparelho ligado à tomada” não significa que todos os pontos internos devem ser medidos em V~. O esquema informa o modo e a referência.

Em V⎓, o sinal negativo indica que a vermelha está em potencial menor que a preta. Em V~, o instrumento fornece uma leitura de alternada conforme sua resposta de frequência e forma de onda. Sinais de inversores e PWM podem não ser avaliados corretamente por um multímetro comum.

True RMS permite medições eficazes de determinados sinais não senoidais dentro dos limites do modelo; não garante correção para qualquer frequência ou amplitude. Consulte largura de banda e demais especificações, em vez de interpretar o rótulo como capacidade ilimitada.

Para a prática inicial, uma pilha pequena torna clara a polaridade. Não use rede nem placa não isolada para aprender o significado do símbolo. Veja medição de tensão.

A peça fica sem alimentação e separada do circuito. O multímetro fornece sua própria pequena corrente de teste.

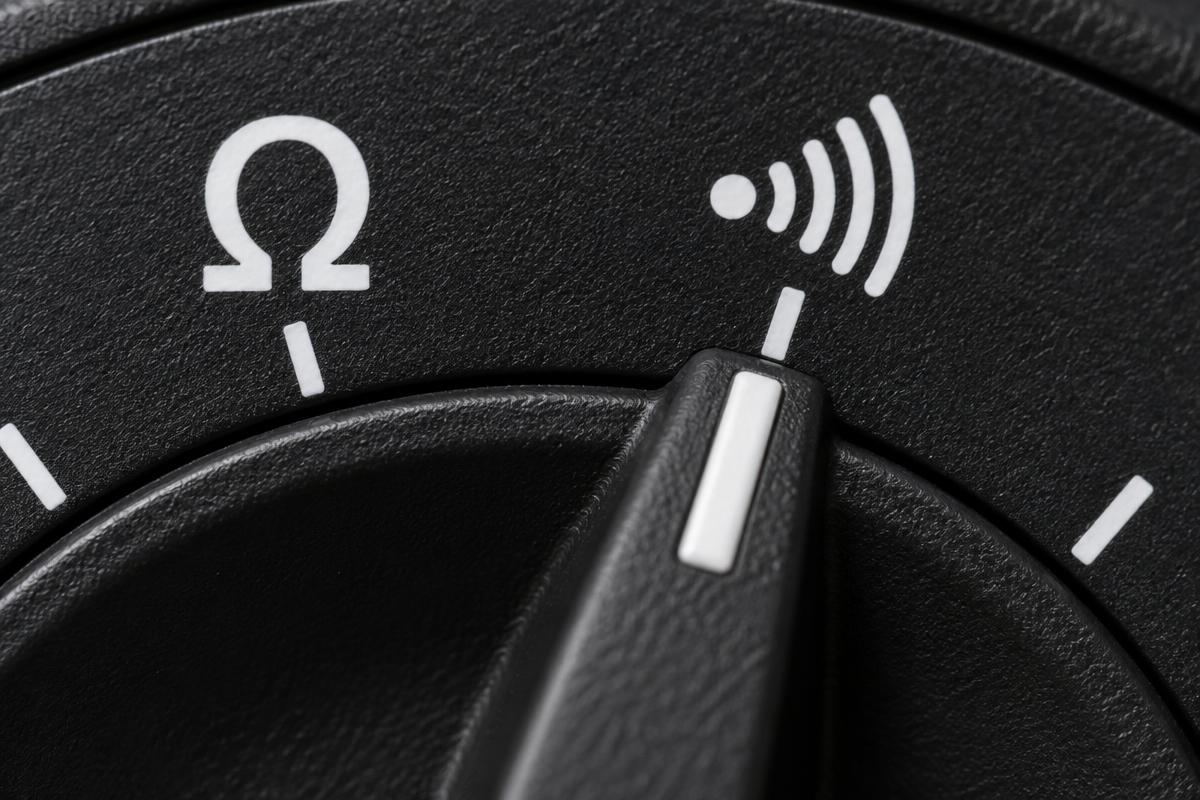

A função Ω mostra resistência na faixa disponível. A continuidade aciona o som quando a resistência fica abaixo do limite previsto pelo fabricante. Uma bobina ou resistor pode estar correto e não produzir bipe. Um contato ruim sob carga pode produzir som no teste de bancada.

Antes de usar, junte as pontas, observe o valor e o som esperado. Separe-as e confira a indicação de caminho aberto. Isso verifica a configuração e detecta problemas de contato antes de medir o componente.

Resistência e continuidade nunca devem ser usadas em circuito alimentado. Desenergize, trate energia armazenada e isole a peça conforme o esquema. O símbolo de diodo pode compartilhar posição com o som, mas não significa que o instrumento esteja no modo de continuidade.

OL em Ω pode ser resistência acima da faixa, caminho aberto ou contato insuficiente. Antes de escrever “peça queimada”, confira o estado esperado. Chave aberta corretamente também pode apresentar OL. Aprofunde em continuidade.

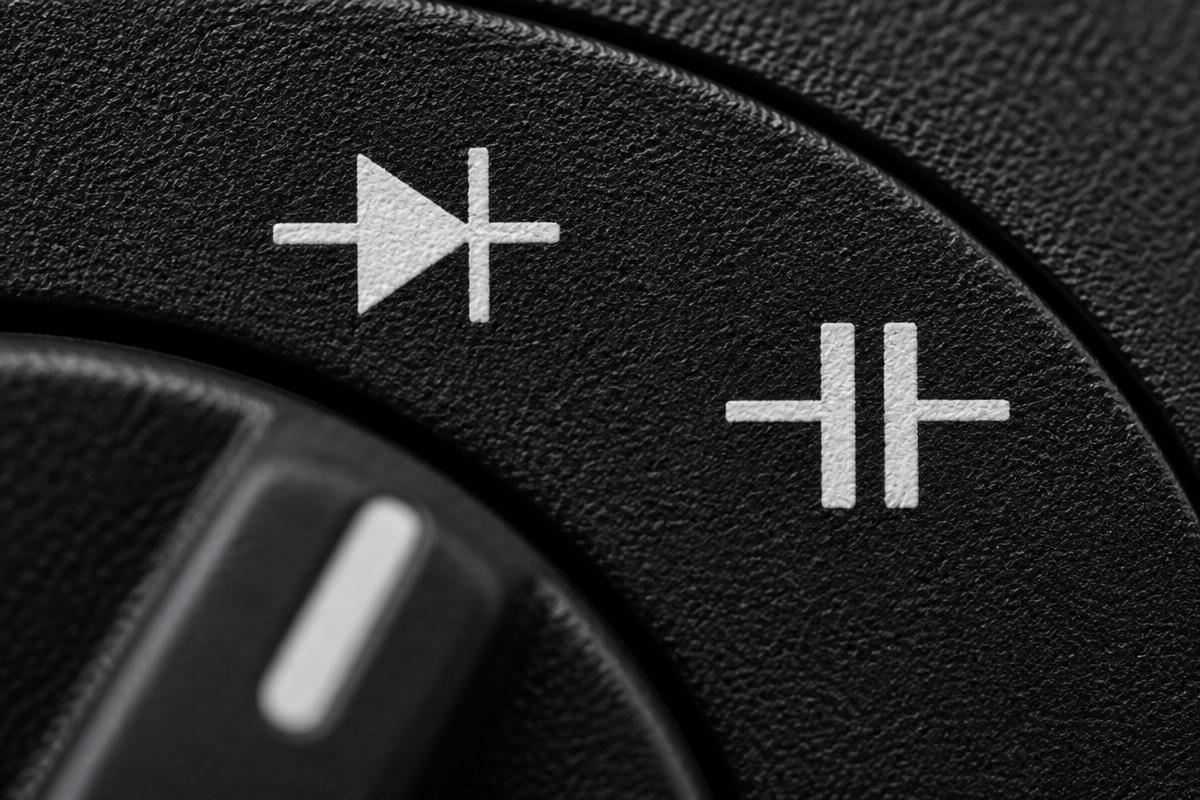

O símbolo de diodo representa a junção com sua barra de cátodo. No teste, o instrumento aplica uma pequena corrente e indica uma queda de tensão ou outra grandeza definida pelo modelo. O valor esperado depende do tipo de diodo; LED, Schottky e silício comum não têm o mesmo critério.

Faça a preparação, isole o componente e teste nos dois sentidos conforme o manual. Leitura em ambos os sentidos pode vir de caminhos paralelos, de configuração ou de uma peça danificada. OL nos dois sentidos também exige conferir contato, função e capacidade do instrumento para aquela peça.

Capacitância é medida em farads, geralmente nF ou µF nos componentes de bancada. A posição pode exigir SELECT e um borne específico. Capacitor precisa ser descarregado pelo método apropriado e isolado antes do teste; não use curto com ferramenta como procedimento de descarga.

Compare o número com o valor e a tolerância impressos. Um capacitor de 35 µF ±5% tem faixa nominal de 33,25 a 36,75 µF. Essa medição não aprova sozinha ESR, fuga ou comportamento na tensão de trabalho. Veja o roteiro de capacitância.

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

CAT II, CAT III e CAT IV representam ambientes de medição com diferentes exposições a transientes. A tensão associada à categoria também importa, e os acessórios podem limitar o conjunto. A maior faixa de leitura não substitui essa avaliação.

Marcas de conformidade precisam ser interpretadas junto da documentação e da construção do produto. Não trate um logotipo isolado como prova de ensaio independente ou como licença para qualquer medição.

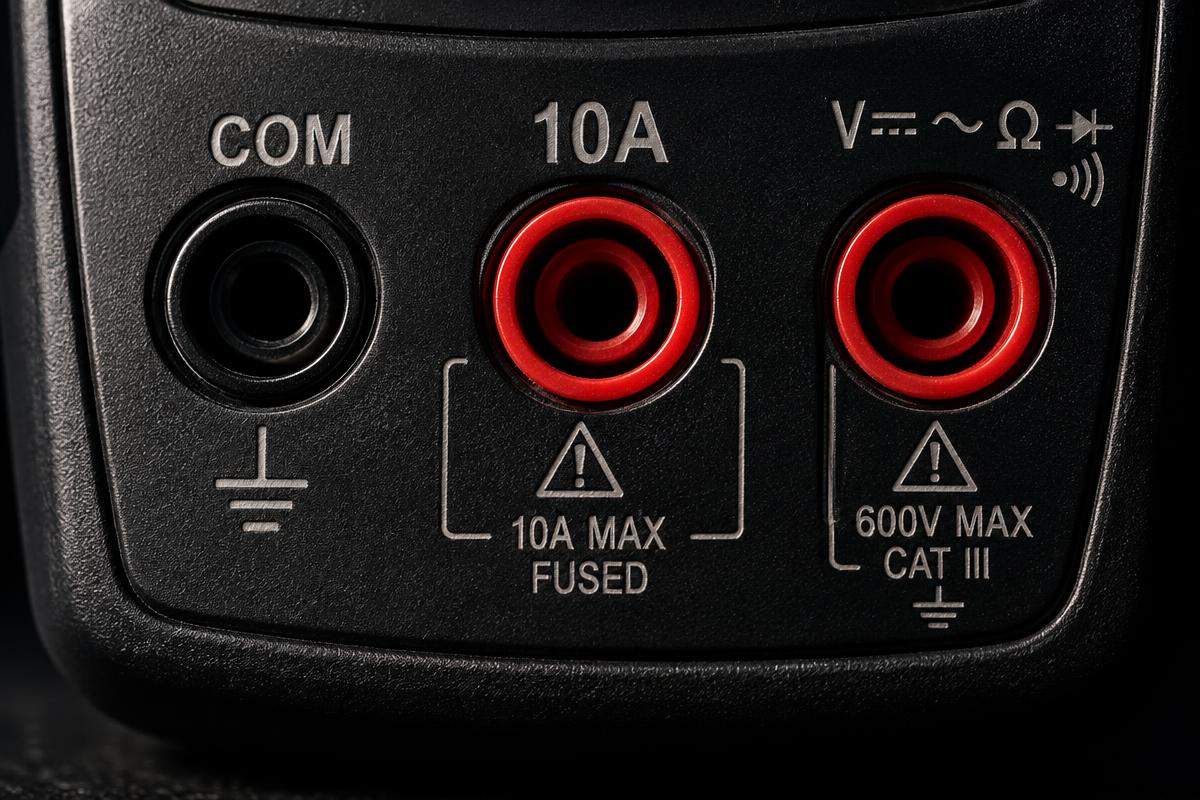

Entradas mA e A podem ter limites, fusíveis e tempos diferentes. Nunca conecte a entrada de corrente diretamente entre os polos de uma fonte ou nos contatos de uma tomada. Corrente por multímetro normalmente exige ligação em série, com circuito preparado.

1. Escreva a pergunta e identifique os dois pontos.
2. Escolha a grandeza: tensão, resistência, capacitância ou outra.
3. Confira a função disponível, o borne e o modo no visor.
4. Prepare o circuito e selecione a faixa conforme o manual.
5. Meça, leia número e unidade e compare com a especificação.

Use um caso simples para treinar: 0,470 kΩ e 470 Ω descrevem o mesmo valor. Já 0,470 MΩ equivale a 470.000 Ω. Copiar apenas os algarismos pode mudar completamente o diagnóstico.

Para leitura digital, siga o guia de display e escalas. Para ponteiro, veja o analógico. O guia inicial organiza os exercícios sem confundir símbolo com aprovação de componente.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
