Como usar multímetro digital: passo a passo com exemplos reais

1. Defina a pergunta. Você quer medir tensão, resistência ou apenas verificar um caminho?
2. Inspecione o conjunto. Cabos rachados, pontas frouxas, borne danificado e bateria fraca precisam ser resolvidos antes do teste.
3. Confira bornes, função e faixa. A ponta vermelha deve estar na entrada correspondente; confirme no display o modo selecionado.
4. Prepare o circuito. Ω, continuidade, diodo e capacitância exigem ausência de alimentação e capacitores descarregados pelo procedimento apropriado.
5. Meça e registre. Anote valor, unidade, pontos medidos, temperatura quando relevante e condição do aparelho; compare com a referência correta.

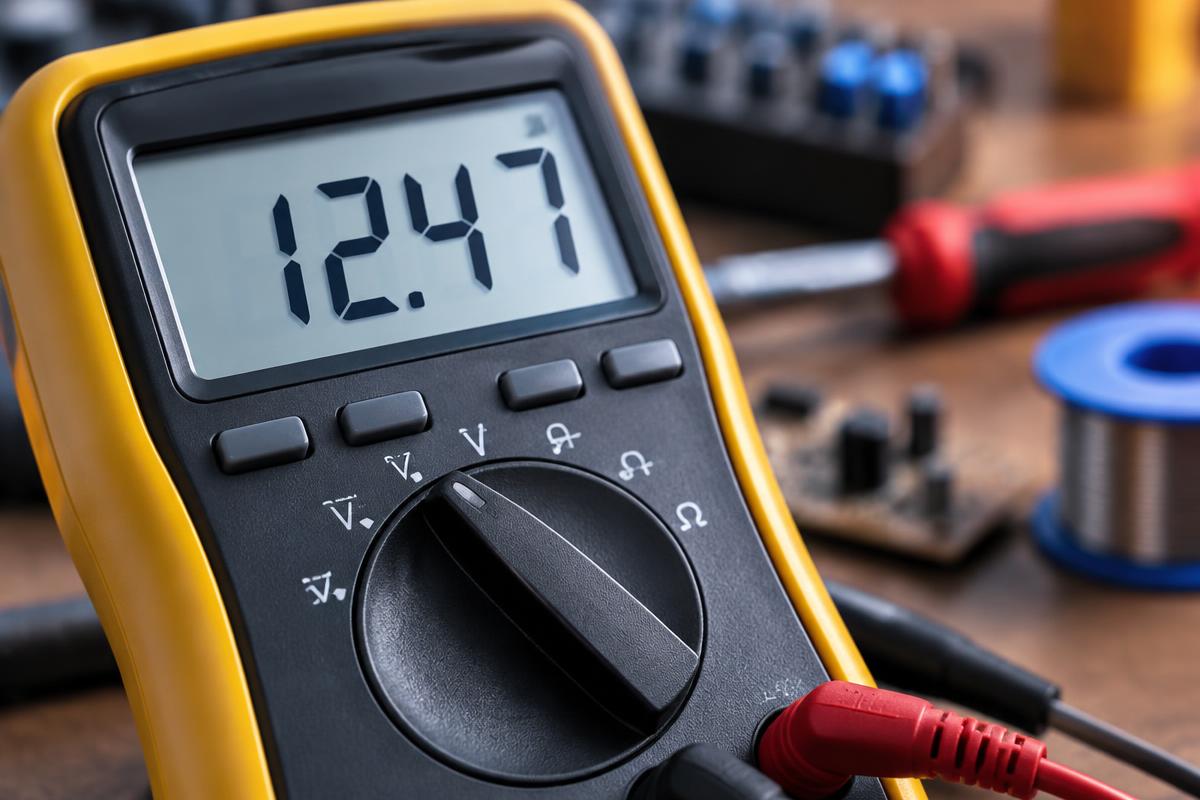

Os símbolos orientam a função. As posições e as funções disponíveis variam conforme o modelo.

Na escala manual, você escolhe uma faixa maior que o valor previsto e dentro dos limites do instrumento. Para uma pilha de 1,5 V, a faixa de 2 V pode servir em um modelo que a ofereça; a de 20 V também permite o exercício, normalmente com menos casas úteis. Isso altera a resolução, não garante maior ou menor exatidão por si só.

No autorange, o multímetro seleciona a faixa automaticamente. Ele não decide se você queria medir tensão alternada, contínua, corrente ou resistência. Uma posição errada continua sendo uma posição errada, mesmo num aparelho automático.

Se aparecer indicação de excesso de faixa, retire as pontas antes de reconfigurar. Em tensão desconhecida, não faça tentativas sem avaliar o limite máximo e a segurança do ponto. HOLD apenas congela uma leitura: não corrige mau contato nem transforma um número instável em diagnóstico.

Em resistência, OL com as pontas separadas costuma ser esperado: não há um caminho acessível na faixa do instrumento. Em uma chave aberta, também pode ser o estado correto. Em uma peça com resistência acima da faixa selecionada, será necessário escolher outra faixa, respeitando o manual.

Se a leitura muda quando você aperta a ponta, investigue contato, oxidação e pressão antes da peça. Evite segurar com os dedos as partes metálicas durante medições de alta resistência: seu corpo pode acrescentar um caminho em paralelo. Uma indicação de bateria fraca pede a troca indicada pelo fabricante, não um ajuste mental no resultado.

Tensão é medida entre dois pontos, em paralelo. O exemplo é uma pilha pequena, separada de qualquer aparelho.

1. Use uma pilha pequena identificada como 1,5 V; confira as inscrições e mantenha seus terminais livres de contato acidental.
2. Coloque a preta no COM e a vermelha no borne de tensão. Selecione V⎓ e uma faixa adequada, como 2 V ou 20 V se existirem no modelo.
3. Encoste a preta no negativo e a vermelha no positivo, segurando pelos isolamentos. Leia o número e a unidade.
4. Se houver sinal negativo, a referência está invertida. Retire as pontas e confira os polos; isso não significa que a pilha esteja queimada.
5. Anote a tensão e identifique se a pilha é alcalina, comum ou recarregável. A química muda o valor nominal: uma NiMH de 1,2 V não é uma alcalina fraca.

A tensão sem carga é uma informação inicial. Ela não mede capacidade restante nem garante que a pilha sustente o consumo. Um ensaio sob carga precisa de carga apropriada ao tipo de pilha e de critério definido; nunca coloque o multímetro em corrente diretamente entre os polos.

Nos testes profissionais de fontes, o ponto de referência vem do esquema. Negativo da fonte, COM do instrumento e terra de proteção não são sinônimos. Há placas sem isolamento galvânico, cujo circuito aparentemente de baixa tensão pode estar referenciado à rede. Veja como medir tensão para aprofundar o método.

Para medir um resistor identificado, selecione Ω com a peça fora de qualquer circuito, confira as pontas unidas e depois encoste uma em cada terminal. Leia valor e unidade e compare com a tolerância, sem alimentação externa.

O circuito deve estar sem alimentação e a peça isolada. O bipe depende do limite de resistência do instrumento.

Um resistor de 1 kΩ com tolerância de ±5%, por exemplo, tem intervalo nominal de 950 a 1.050 Ω. É um exercício de leitura, não um valor padrão para bobinas ou sensores. Para um NTC, registre a temperatura e consulte a tabela específica; observar variação sem uma referência não comprova a precisão do sensor.

Para continuidade, use um trecho de fio separado de qualquer aparelho. Confira primeiro se as pontas unidas produzem o som previsto pelo manual. Meça o fio de ponta a ponta e observe também o valor em ohms. Um resistor de 1 kΩ pode estar íntegro e não bipar, porque está acima do limiar sonoro.

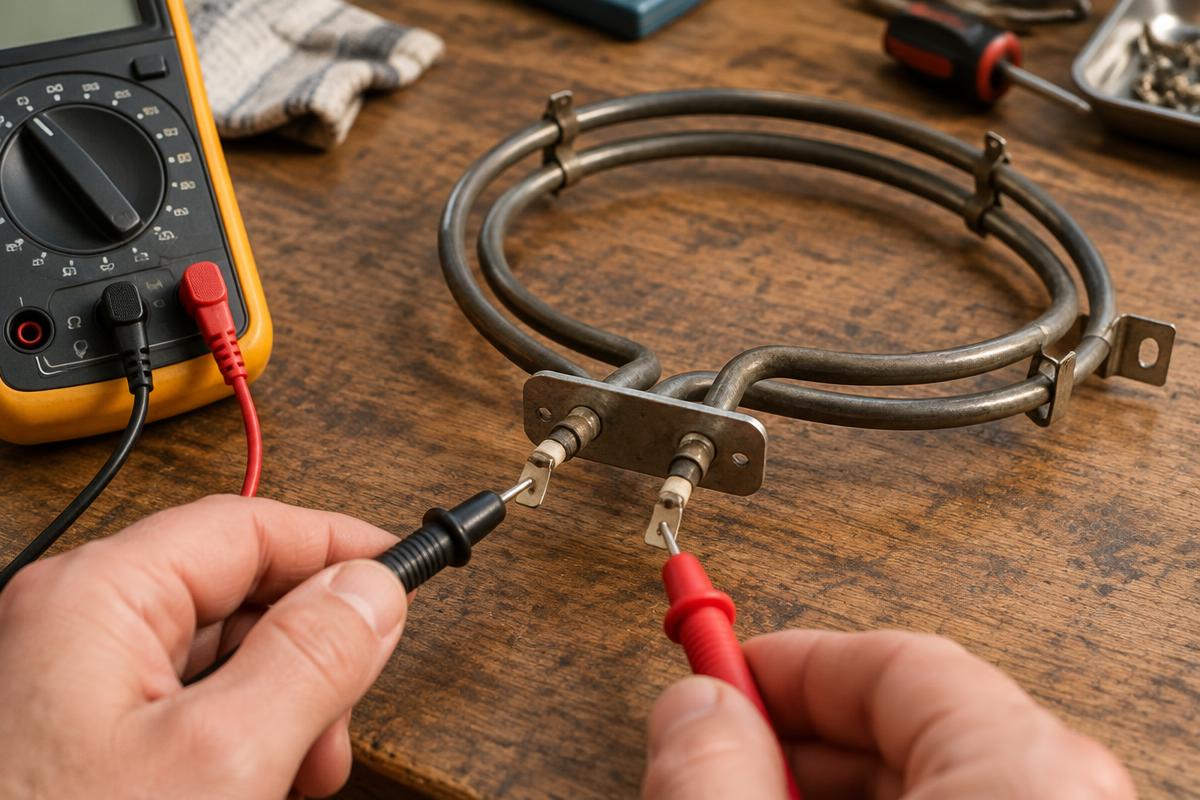

Em aquecedor puramente resistivo, R = V²/P dá uma estimativa na condição nominal de operação. Não use essa conta para certificar isolamento nem como valor exato a frio. Bobinas de motores têm construção própria; não aplique a elas uma resistência universal. Continue em teste de continuidade e diagnóstico de eletrodomésticos.

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

• Guarde o multímetro desligado, seco e com as pontas protegidas; retire a bateria em armazenamento prolongado quando o manual recomendar.
• Para abrir o instrumento e trocar bateria ou fusível, desligue-o e remova todas as pontas. Use o tipo de fusível especificado, incluindo corrente, tensão, velocidade e capacidade de interrupção; nunca faça ponte.
• Compare periodicamente com uma referência adequada. Uma pilha serve como verificação funcional simples, mas não substitui calibração quando o trabalho exige rastreabilidade.
• Após medir corrente, retire as pontas do circuito e devolva a vermelha à entrada de tensão. Faça dessa conferência um hábito antes de cada teste.

Um multímetro comum não certifica isolamento, aterramento, capacidade de bateria, forma de onda ou comportamento de uma peça sob qualquer carga. Essas perguntas podem exigir outros instrumentos e procedimentos. A boa prática é saber o alcance da leitura antes de decidir pela troca.

Consulte também o mapa dos símbolos e o guia para iniciantes. Para capacitância, use o procedimento próprio em teste de capacitor, sem substituir a descarga por uma espera arbitrária.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
