Multímetro True RMS: quando a função faz diferença

RMS vem de uma operação matemática: elevar os valores ao quadrado, calcular a média e tirar a raiz quadrada. Para um sinal periódico, a avaliação considera um período completo. O resultado não é simplesmente o pico nem a média aritmética das amostras.

O valor eficaz permite relacionar o sinal ao efeito médio de potência em uma resistência ideal. Uma tensão contínua e uma alternada com o mesmo valor eficaz produzem a mesma potência média nesse exemplo resistivo, mantendo a resistência constante.

A Fluke explica o significado de True RMS e a diferença entre resposta média e formas não senoidais. A informação precisa ser acompanhada dos limites específicos de cada aparelho de medição.

O guia de uso do multímetro digital apresenta a preparação das funções. Aqui aprofundamos a interpretação do valor eficaz; a sigla no gabinete não modifica as conexões exigidas para medir tensão ou corrente.

Imagine uma senoide ideal simétrica: existe uma parte positiva e outra negativa. A média aritmética em um período pode ser zero porque essas partes se compensam. Isso não significa ausência de efeito elétrico no circuito.

Ao elevar os valores ao quadrado, ambas as partes contribuem positivamente para o cálculo de RMS. Por isso, o valor eficaz continua diferente de zero. A operação resolve uma pergunta diferente da média simples.

Também separe pico, pico a pico e eficaz. O pico é a amplitude máxima em relação à referência; pico a pico compara extremos; eficaz deriva do cálculo ao longo do sinal. Comparar números desses tipos como se fossem a mesma grandeza gera conclusões incorretas.

Se um procedimento pede tensão eficaz, anote a função e a unidade usadas. Um valor obtido em captura de pico não deve ser comparado diretamente com a faixa eficaz do manual. Primeiro confirme que instrumento e referência respondem à mesma pergunta.

Os números a seguir são exemplos calculados de ondas ideais, não leituras de um aparelho. Considere uma senoide com pico de 10 V e uma onda quadrada simétrica que alterna entre +10 V e −10 V.

Na senoide, o valor eficaz é o pico dividido pela raiz de dois: 10 ÷ √2 ≈ 7,07 V. Na onda quadrada desse exemplo, o módulo permanece em 10 V ao longo do período, portanto seu valor eficaz é 10 V.

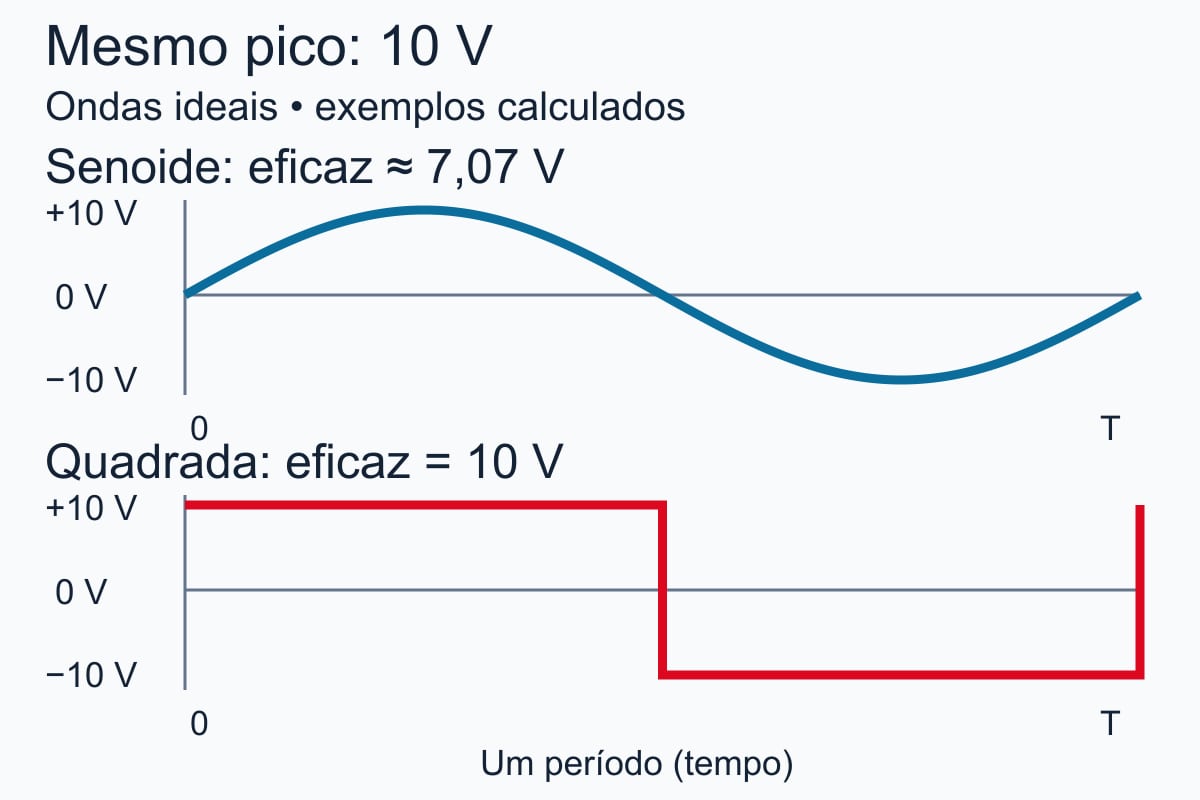

O gráfico ilustra essas duas formas com o mesmo pico. A diferença de eficaz vem da forma da onda, e não de um defeito inventado no multímetro. Use essa comparação para entender por que amplitude máxima sozinha não define o resultado.

O artigo sobre lei de Ohm e relação entre grandezas complementa a relação entre grandezas. As fórmulas precisam ser aplicadas às condições que representam, sem tratar uma forma arbitrária como senoide.

Um medidor de resposta média calibrado para senoide usa uma relação entre a média retificada e o eficaz da senoide. Essa relação funciona para a forma prevista. Quando a onda muda, o mesmo fator deixa de fornecer necessariamente o eficaz correto.

No modelo matemático ideal desse tipo de medidor, o fator é π ÷ (2√2), aproximadamente 1,1107. Aplicado à média retificada da onda quadrada de ±10 V, resultaria em aproximadamente 11,11 V, enquanto o eficaz correto dessa onda é 10 V.

Esse cálculo descreve uma hipótese de resposta média, não a especificação de todo multímetro sem True RMS. Não prometa um percentual universal de erro: a diferença depende da onda, da implementação e das condições de medição.

A nota Fluke sobre harmônicas discute essa diferença de resposta. Ela ajuda a entender por que comparar instrumentos exige considerar o método, em vez de declarar que o menor ou maior número é automaticamente correto.

Um instrumento possui uma faixa de frequência na qual a exatidão da função é especificada. Fora dessa faixa, a indicação pode continuar aparecendo no display sem representar uma medição dentro da referência declarada.

O fator de crista relaciona pico e eficaz. Na senoide ideal, vale √2, aproximadamente 1,414. Sinais com pulsos podem apresentar relação maior, exigindo verificar as condições que o instrumento suporta para a faixa utilizada.

A nota Fluke sobre funções de multímetros destaca frequência e fator de crista. Não transferimos um limite numérico de um equipamento para todos os True RMS; consulte o manual da função de tensão ou corrente que será usada.

Confira também as condições de amplitude mínima, faixa e eventuais acréscimos de erro. A inscrição True RMS não informa sozinha esses limites. Mais dígitos no display podem melhorar resolução, mas não eliminam o erro de uma função utilizada fora da especificação.

Não presuma que a função AC inclui a componente contínua. O comportamento depende do instrumento e do modo selecionado. Alguns equipamentos oferecem uma função específica para combinar as componentes; outros exigem interpretação separada.

Em um exemplo matemático, uma componente alternada com média zero de 3 V eficaz somada a 4 V contínuos tem eficaz total de √(3² + 4²) = 5 V. Esse cálculo não indica que um multímetro em V~ mostrará 5 V.

A leitura esperada depende do modo e da forma como o instrumento trata o sinal. Antes de comparar com uma referência, confirme se ela pede a componente AC, a componente DC ou o eficaz total. A palavra “tensão” sozinha pode não esclarecer isso.

Veja os símbolos do multímetro para distinguir funções. Preserve na anotação o símbolo selecionado, a unidade e a condição do teste, evitando registrar um número sem saber qual componente foi medida.

A categoria de medição, a tensão permitida e a condição das pontas pertencem à avaliação de segurança. True RMS descreve uma característica de medição. Um instrumento pode ter essa função e ainda ser inadequado para um ponto de instalação.

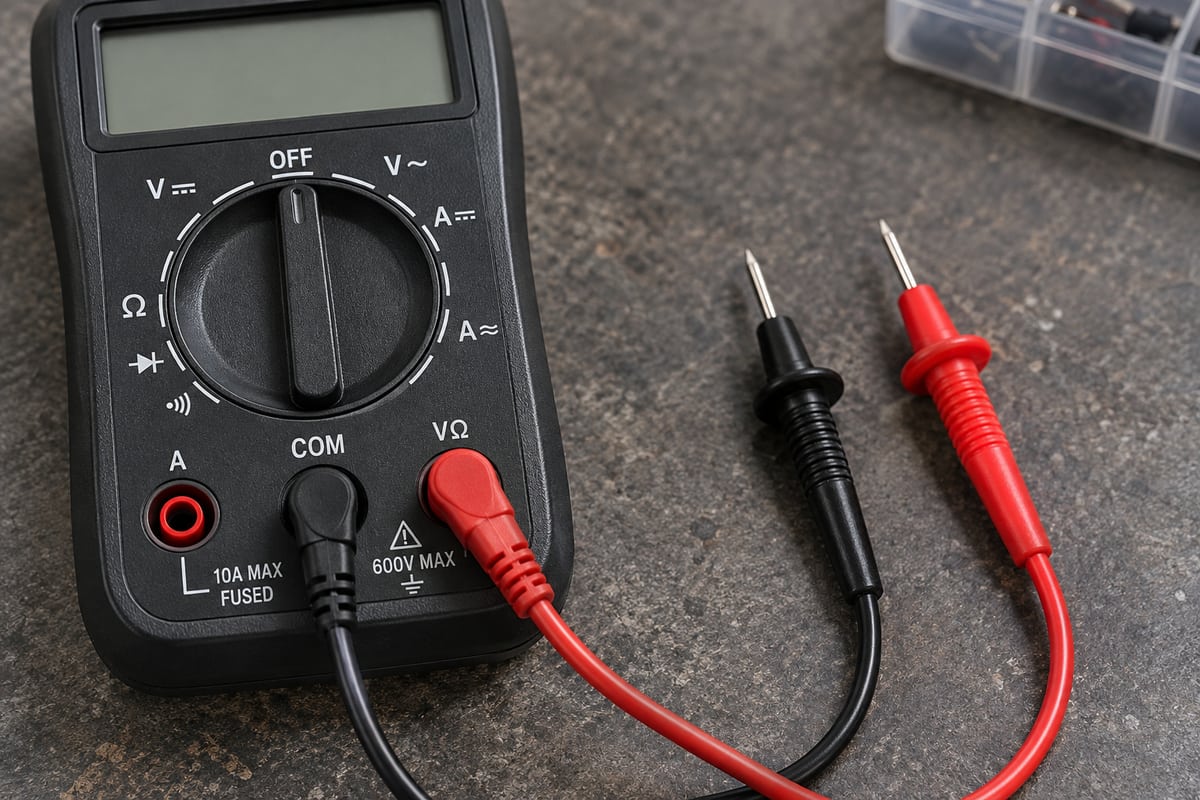

Não escolha borne e escala apenas pela sigla. Medir tensão com a ponta no borne de corrente pode criar uma conexão perigosa. O método, os acessórios e a competência necessária devem corresponder à tarefa, especialmente em circuitos ligados à rede.

O artigo de medição de tensão com multímetro explica preparação e limites. Esta comparação de ondas é conceitual; não é autorização para medir saídas de inversores ou circuitos internos energizados.

Para formas complexas, o procedimento pode exigir instrumento e acessórios específicos. Não conclua que qualquer True RMS serve para sinais PWM de acionamentos. Frequência, filtragem, modo e limites precisam ser compatíveis com a referência do teste.

Anote modelo do instrumento, função, faixa, unidade, ponto e condição do circuito. Consulte as especificações aplicáveis e registre eventuais limites desconhecidos. Se a forma da onda não foi caracterizada, não apresente essa hipótese como fato.

Em uma comparação, verifique se ambos os aparelhos medem a mesma componente e se operam dentro da faixa especificada. Leituras diferentes podem decorrer de modos distintos, resposta à onda ou condições do teste. A diferença numérica, sozinha, não identifica o instrumento defeituoso.

O guia de alicate amperímetro complementa a medição de corrente. Também nele, função True RMS, capacidade AC/DC e método de uso precisam ser confirmados separadamente.

Use o resultado para a decisão que o procedimento pede. Uma medição adequada responde a uma pergunta definida; não transforma um número isolado em diagnóstico de motor, placa ou alimentação. Registre a conclusão junto com a evidência e seus limites.
