Alicate amperímetro: como mede corrente e como interpretar

A corrente que percorre um condutor está associada a um campo magnético. A estrutura de medição da garra utiliza esse efeito conforme a tecnologia do instrumento. Por isso, o contato elétrico direto com o metal do condutor não é a condição normal dessa função.

Isso não significa ausência de cuidados. A isolação do condutor, a distância de partes expostas, a categoria de medição e a integridade do instrumento precisam ser adequadas. A garra não transforma qualquer lugar numa região segura para trabalho.

O instrumento também pode possuir funções com pontas, como tensão ou resistência, conforme o modelo. Essas funções têm conexões e preparação diferentes da garra. Confundir a função selecionada com a forma de conexão pode produzir uma medição incorreta ou uma condição de risco.

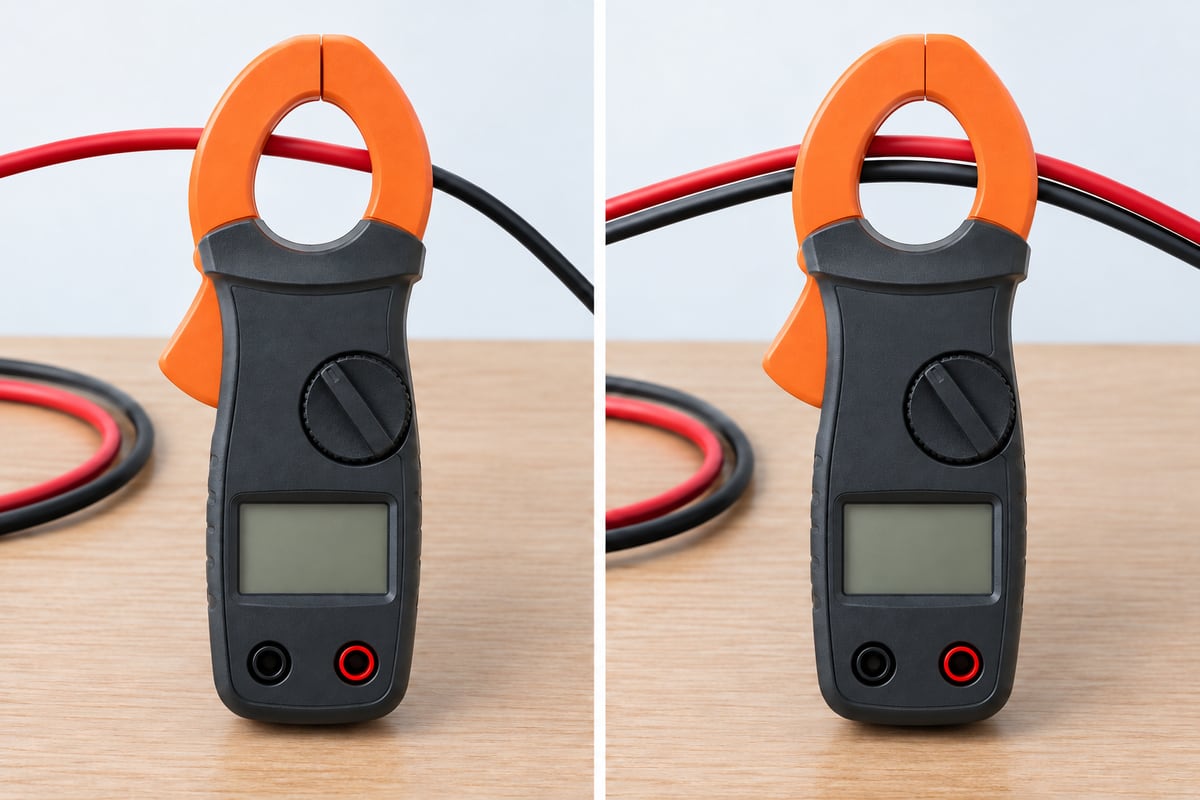

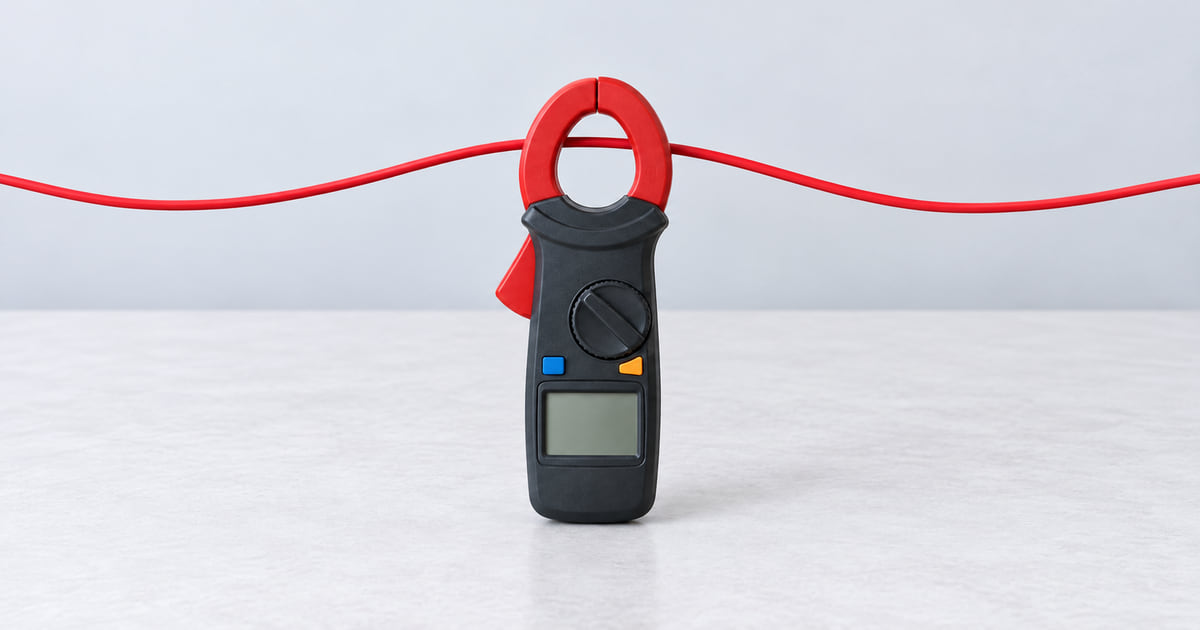

Para medir a corrente de uma carga pelo método usual, a garra envolve um único condutor conforme o manual. Se ela envolve ida e retorno ao mesmo tempo, os campos associados às correntes opostas podem se cancelar. O resultado não representa simplesmente a soma da corrente que alimenta o aparelho.

Esse cancelamento explica uma dúvida comum: prender a garra ao redor do cabo completo e ver uma leitura pequena não comprova que o equipamento não consome corrente. O posicionamento responde a uma pergunta diferente da medição de um único condutor.

Há instrumentos e métodos próprios para avaliar correntes diferenciais ou de fuga envolvendo conjuntos de condutores. Essa aplicação não deve ser confundida com a leitura usual de corrente de carga. Tecnologia, resolução e método precisam corresponder à grandeza procurada; um alicate genérico não é automaticamente um instrumento de fuga.

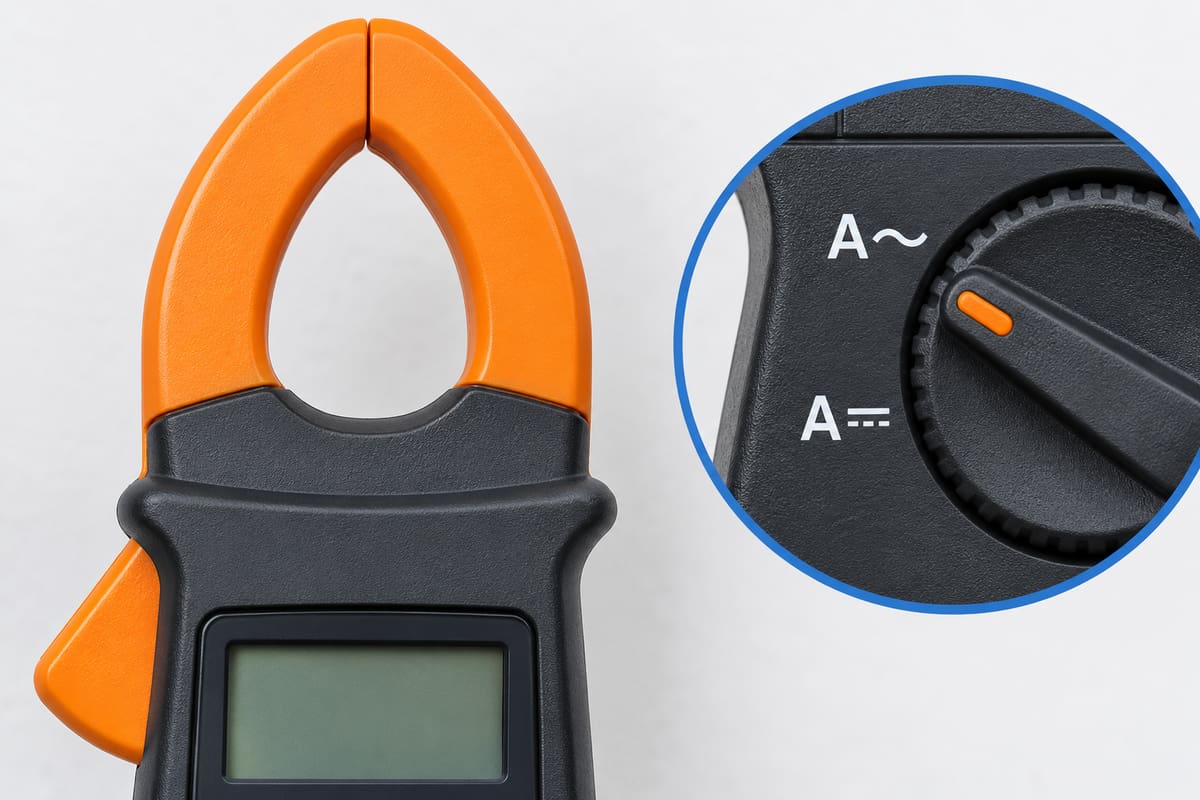

Não necessariamente. Certas tecnologias de garra são destinadas à corrente alternada. Outras permitem corrente contínua, conforme o projeto. A presença da função de tensão CC nas pontas não prova que a garra consiga medir corrente CC.

Leia a descrição da função e o símbolo junto da seleção. A marcação A~ costuma indicar corrente alternada; a indicação de corrente contínua usa sua simbologia própria. O manual do instrumento confirma como selecionar e preparar o ensaio. Alguns recursos de CC exigem ajuste de zero e condições específicas.

O guia de símbolos ajuda a reconhecer unidades e natureza elétrica. Não trate uma leitura ausente com função incompatível como corrente realmente nula. Primeiro confira se o instrumento mede aquela grandeza por aquela entrada ou garra.

Não. A faixa indica o intervalo de medição previsto. Resolução indica a menor variação apresentada em determinada condição. Exatidão descreve a relação especificada entre indicação e referência, segundo os critérios do fabricante.

Um instrumento capaz de medir uma corrente alta não necessariamente observa pequenas correntes com a resolução necessária. A comparação deve considerar a função usada, não apenas o maior número escrito na carcaça. Valores próximos ao limite de resolução pedem interpretação cuidadosa.

True RMS se refere a uma forma de medir valor eficaz dentro das condições e limites do instrumento. Não significa que qualquer sinal, frequência ou combinação seja medida sem restrições. A largura de banda, a faixa e outras condições da especificação importam.

Um valor máximo registrado e uma função específica de corrente de partida também não são necessariamente equivalentes. Tempo de aquisição e resposta podem fazer dois instrumentos mostrar números diferentes ao observar o mesmo evento transitório.

Ao registrar o resultado, descreva o recurso utilizado e o instante: partida, máximo ou funcionamento estabilizado. Não compare um pico de partida com uma corrente nominal como se ambos fossem a mesma condição. O objetivo é preservar a pergunta respondida pelo instrumento antes de decidir se existe uma divergência.

Imagine duas anotações da mesma corrente didática: 500 mA e 0,5 A. São valores equivalentes. Se alguém copia apenas 500, perde o prefixo e pode interpretar uma corrente mil vezes maior. A letra e a posição decimal são parte da informação.

Num circuito contínuo ideal de 12 V e 0,5 A, a potência é 6 W. Em alimentação alternada, o produto de tensão eficaz por corrente eficaz descreve potência aparente; potência ativa também depende do fator de potência. O alicate medir corrente não transforma qualquer cálculo simplificado em uma estimativa correta de consumo.

O conteúdo sobre corrente de ar-condicionado complementa a leitura da etiqueta. BTU, capacidade e aparência não definem uma corrente universal. Modelo, tensão, etapa e condições de operação precisam acompanhar a comparação.

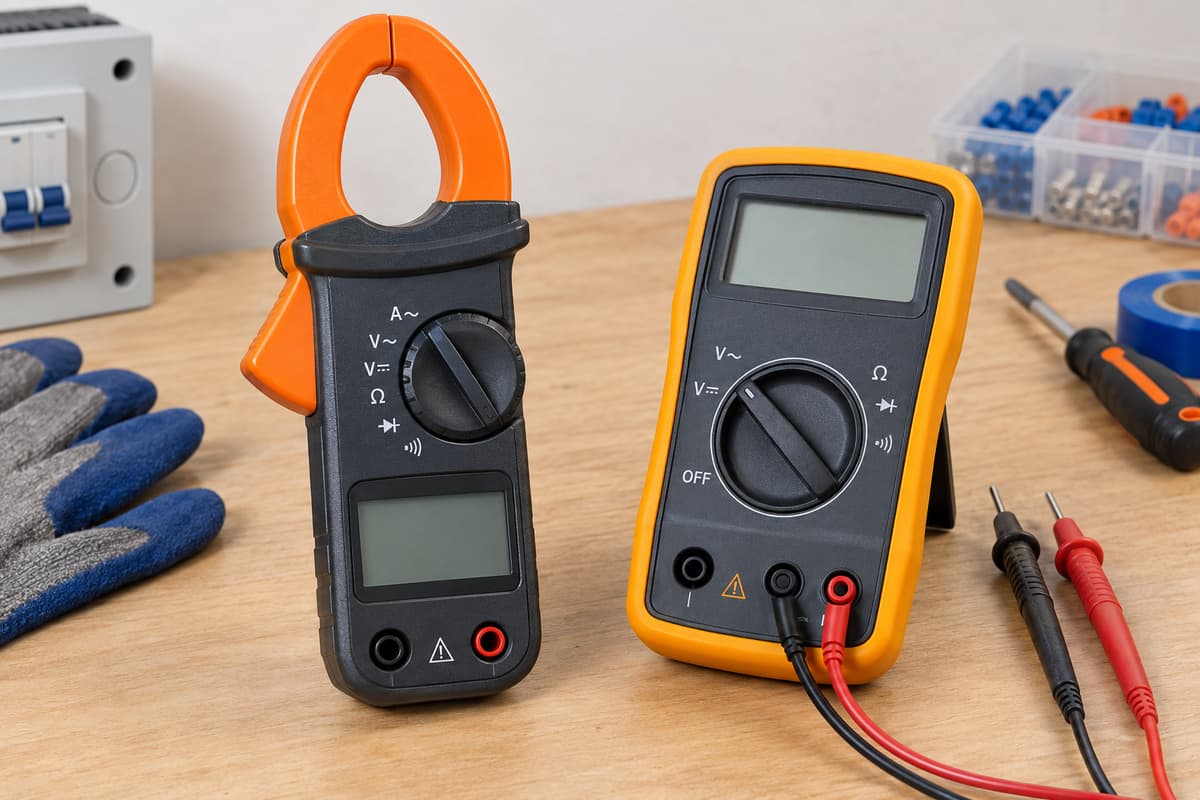

A garra permite um método de corrente que não exige abrir o caminho para inserção direta do instrumento. Um multímetro pode medir corrente em série nas entradas e limites previstos, além de outras funções. As vantagens e limitações dependem da tarefa, não de uma disputa de qual instrumento é sempre melhor.

O guia inicial explica por que medir tensão e medir corrente usam métodos diferentes. Não conecte pontas em borne de corrente diretamente entre os contatos de uma tomada. Isso pode criar um caminho de baixa resistência sobre a alimentação.

Um alicate com funções adicionais também exige mudar seleção e conexão para cada ensaio. Resistência e continuidade precisam de preparação adequada do circuito. A presença da garra não elimina as regras das pontas, e o manual deve ser lido por função.

A garra precisa fechar conforme as instruções, e o condutor deve ocupar a posição prevista. Sujeira, fechamento incompleto, campos próximos e condições do instrumento podem influenciar o resultado. Não force o fechamento em um conjunto maior que a abertura ou altere o isolamento para fazê-lo caber.

Verifique integridade, bateria, função e limites antes do serviço, conforme o manual. Quando existe ajuste de zero, siga a condição especificada. Uma mudança de posicionamento pode alterar a indicação; isso deve ser interpretado antes de condenar uma carga.

O acesso ao condutor deve ocorrer por meios próprios da instalação e do serviço. Não corte capas, desmonte cabos ou remova proteções para criar um acesso improvisado. A compreensão do método permite avaliar um relatório técnico sem exigir que o leitor execute uma atividade energizada para a qual não está preparado.

Identifique o modelo do aparelho, a carga e a etapa. Registre instrumento, função, unidade e condição de posicionamento. Depois compare com a referência aplicável. Uma leitura solta, como “deu três”, não permite avaliar grandeza nem comportamento.

Se o valor parece diferente, confira primeiro unidade, função CA ou CC e etapa observada. Depois considere faixa, resposta e método. Corrente maior ou menor pode ser uma pista, mas não identifica automaticamente uma peça defeituosa.

O raciocínio final precisa separar indicação e causa. “Foi observada determinada corrente nesta etapa” é resultado. “O motor está em falha” exige outras evidências. Entender essa distinção torna o alicate uma ferramenta de investigação, em vez de um visor usado para decidir trocas sem contexto.

Referências técnicas: Fluke — manual original dos alicates 302 e 303, Fluke — diferenças entre alicate e multímetro, Fluke — famílias de alicates. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
