Corrente elétrica: o que é e como circula no aparelho

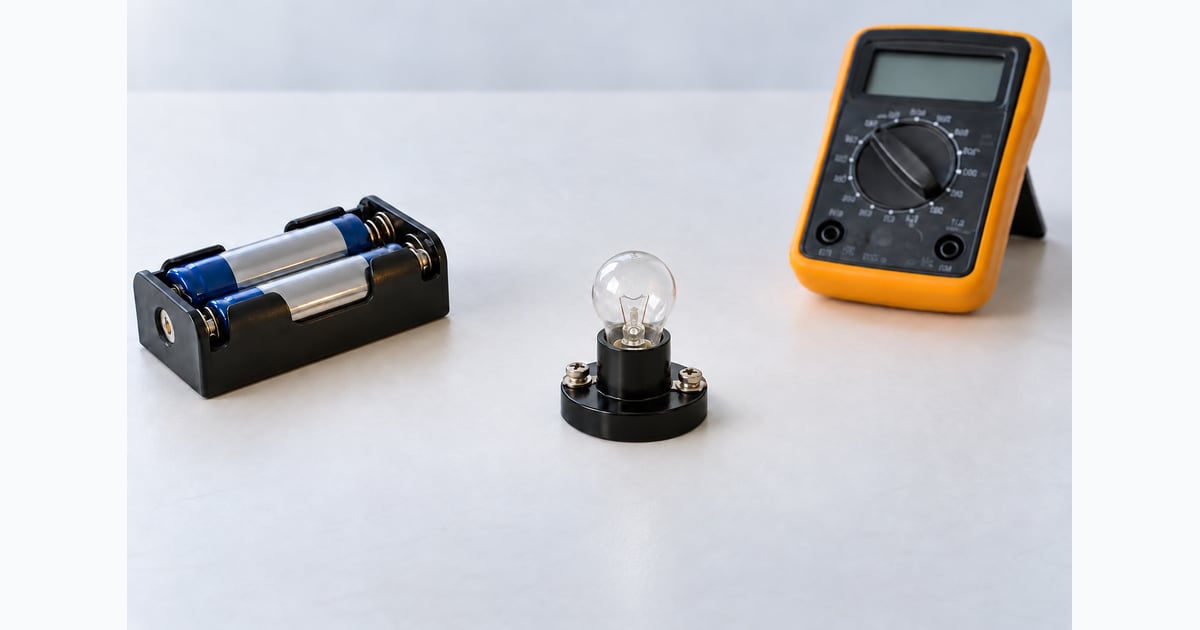

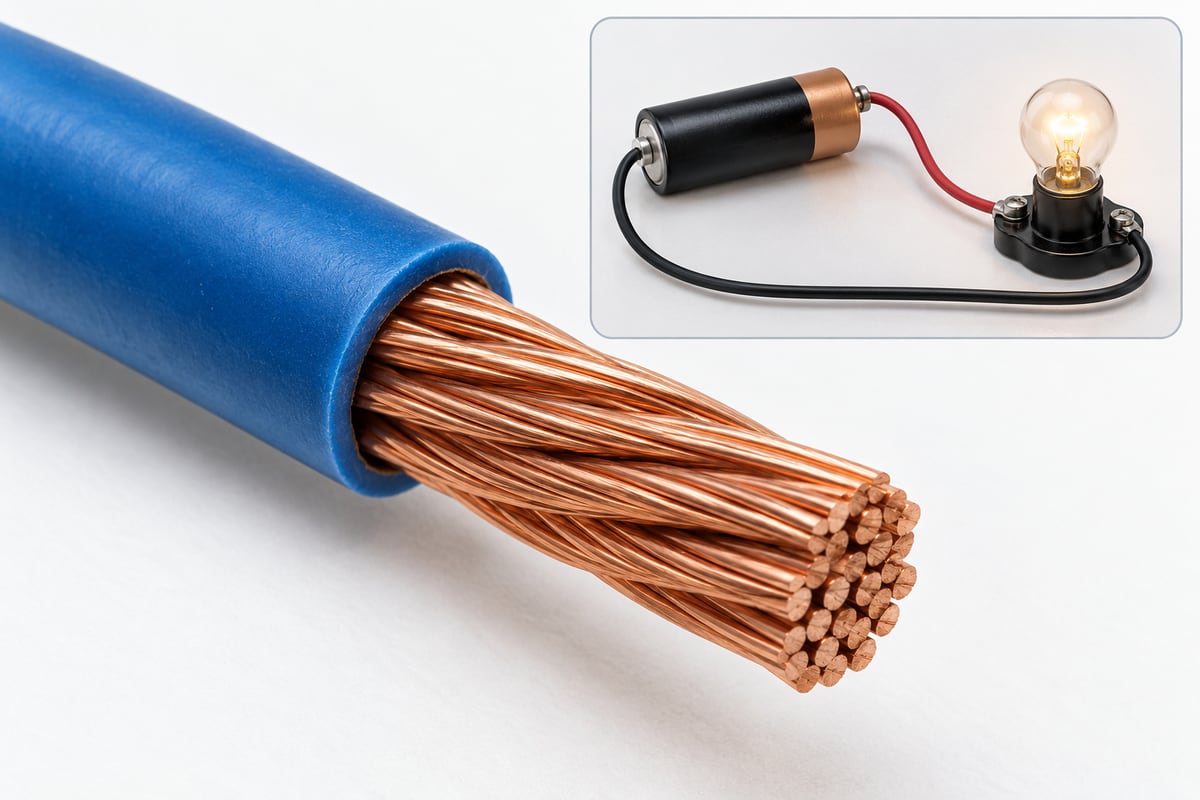

Num circuito simples de condução, uma fonte estabelece uma diferença de potencial e existe um caminho fechado adequado para a corrente. Uma carga transforma energia em algum efeito, como calor, luz ou movimento. Uma chave pode permitir ou interromper esse caminho.

Se a chave de um exemplo ideal estiver aberta, o caminho de condução foi interrompido. Isso não significa que deixou de existir tensão em todos os pontos. Um circuito pode ter tensão aplicada e não conduzir pela carga que você está observando, por causa de uma interrupção, de um comando ou da condição do componente.

Essa distinção é útil ao compreender o relato “há alimentação, mas o motor não funciona”. Alimentação em algum ponto não comprova que todos os contatos, proteções e comandos estejam permitindo a operação. O guia de esquemas elétricos ajuda a seguir esses caminhos, em vez de escolher uma peça apenas pelo sintoma apresentado.

Não. Tensão descreve a diferença de potencial entre dois pontos; corrente descreve a passagem de carga através de um caminho. Por isso perguntamos “qual tensão existe entre estes pontos?” e “qual corrente atravessa este elemento?”.

Num resistor ideal de 120 Ω alimentado por 12 V contínuos, a corrente calculada é 0,1 A. Se o caminho for aberto, não podemos simplesmente afirmar que a fonte deixou de fornecer tensão. O exemplo separa as grandezas, mas não é uma referência de resistência ou corrente para motores, válvulas ou placas de aparelhos reais.

Corrente contínua mantém um sentido de circulação. Sua intensidade pode ser constante ou variar; não é a ausência de qualquer oscilação que define essa categoria. Uma corrente pulsante que não inverte o sentido continua sendo unidirecional.

Pilhas e fontes eletrônicas podem fornecer alimentação contínua. Entretanto, o nome do equipamento não garante que todos os pontos tenham a mesma tensão, a mesma referência ou o mesmo tipo de sinal. Mesmo numa placa alimentada em CC podem existir comutações e sinais pulsados.

Os símbolos CC e DC identificam corrente contínua em diferentes documentações. O símbolo de linha contínua com linha tracejada também aparece em instrumentos e etiquetas. Confirme a legenda e o indicador do visor no guia de símbolos. A identificação precisa ser feita pelo circuito e pelo manual, não pela cor do fio ou por uma suposição sobre a função da placa.

Na corrente alternada, o sentido varia e se inverte ao longo do tempo. Uma representação senoidal é comum para estudar redes elétricas, mas nem todo sinal alternado possui exatamente esse formato. Frequência, amplitude e forma de onda fazem parte da descrição.

CA e AC são abreviações usadas na documentação, e o símbolo de uma onda também aparece no seletor de instrumentos. Na comparação de leituras, valores eficazes, máximos e instantâneos são informações diferentes. Não substitua um pelo outro apenas porque estão associados ao mesmo circuito.

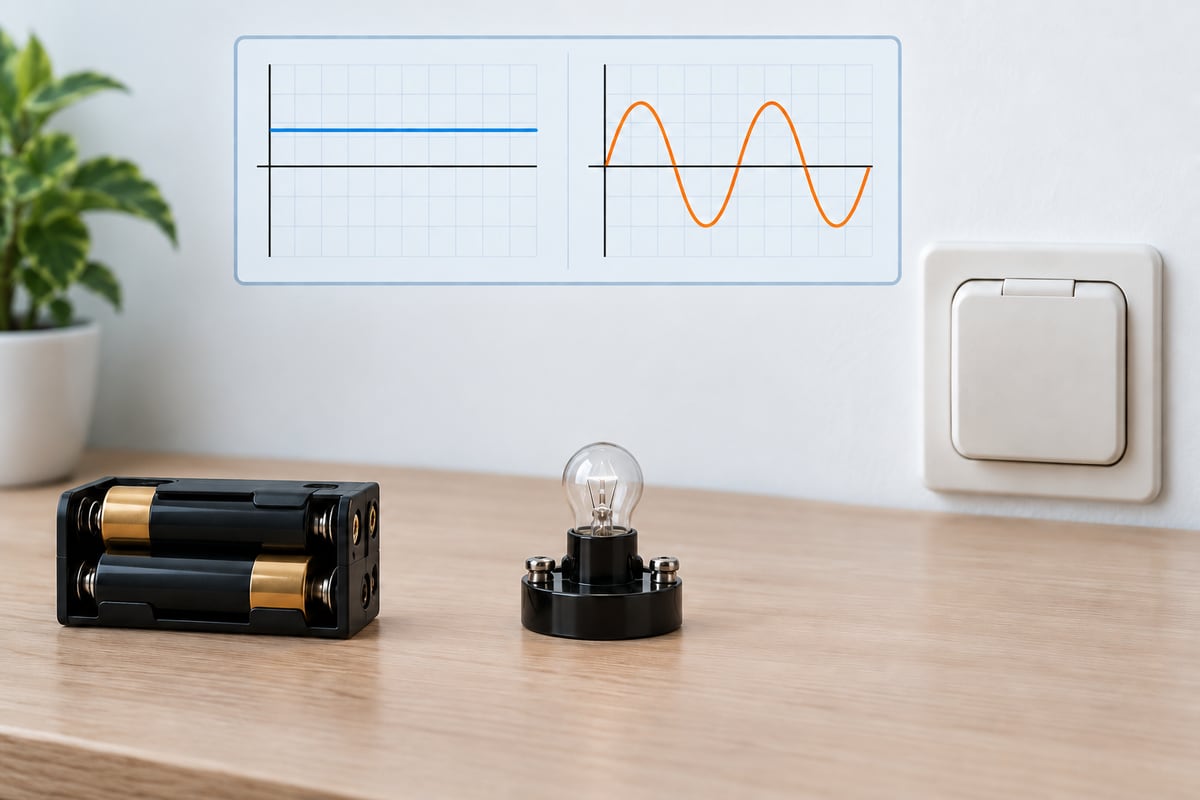

O gráfico deste artigo é qualitativo: mostra a inversão de sentido para facilitar o conceito, sem atribuir uma corrente nominal a um eletrodoméstico. Para interpretar um valor real, o instrumento precisa ser adequado ao sinal e suas especificações devem ser respeitadas. A função True RMS, quando disponível, tem limites de frequência, amplitude e forma de onda; não garante correção para qualquer saída de inversor.

Um eletrodoméstico pode receber alimentação CA e usar uma fonte para alimentar parte de sua eletrônica em CC. Outros blocos podem acionar motores ou aquecedores por métodos diferentes. Assim, entrada, fonte da lógica, sensores e acionamentos não devem ser tratados como pontos eletricamente equivalentes.

Essa organização explica por que a escolha entre CA e CC não depende somente de “estar na tomada”. O técnico precisa identificar o bloco, os pontos e a referência prevista no esquema. A leitura num ponto da placa não descreve automaticamente a alimentação de todos os componentes.

Também não assuma que uma saída interna é segura por possuir uma tensão indicada como baixa. Há fontes não isoladas em que o circuito mantém relação elétrica com a rede. Sem documentação e preparação adequadas, a aparência de uma placa pequena ou de fios finos não informa o risco. O proprietário pode compreender o conceito sem abrir o equipamento energizado.

Num caminho em série sem derivações, a mesma corrente atravessa os elementos sucessivos. Já num circuito com ramos em paralelo, a corrente se divide entre caminhos e se reúne novamente. A distribuição depende das características de cada ramo.

Num exemplo ideal com dois resistores iguais de 120 Ω em paralelo sobre uma fonte CC de 12 V, cada ramo conduz 0,1 A. A fonte fornece 0,2 A ao conjunto. Se esses mesmos resistores fossem ligados em série, a resistência total seria 240 Ω e a corrente seria 0,05 A.

Esses números ilustram circuitos resistivos simples; não representam ligação recomendada para peças de eletrodomésticos. O objetivo é perceber por que a corrente da entrada pode ser diferente da corrente de um ramo. Ao ler um diagnóstico, identifique onde o valor foi obtido e quais cargas estavam operando antes de comparar com outra referência.

A medição direta por multímetro normalmente exige conexão em série, entrada específica e limites definidos pelo fabricante. A medição de tensão usa outra configuração, entre pontos. Colocar a entrada de corrente diretamente sobre uma alimentação pode provocar curto-circuito.

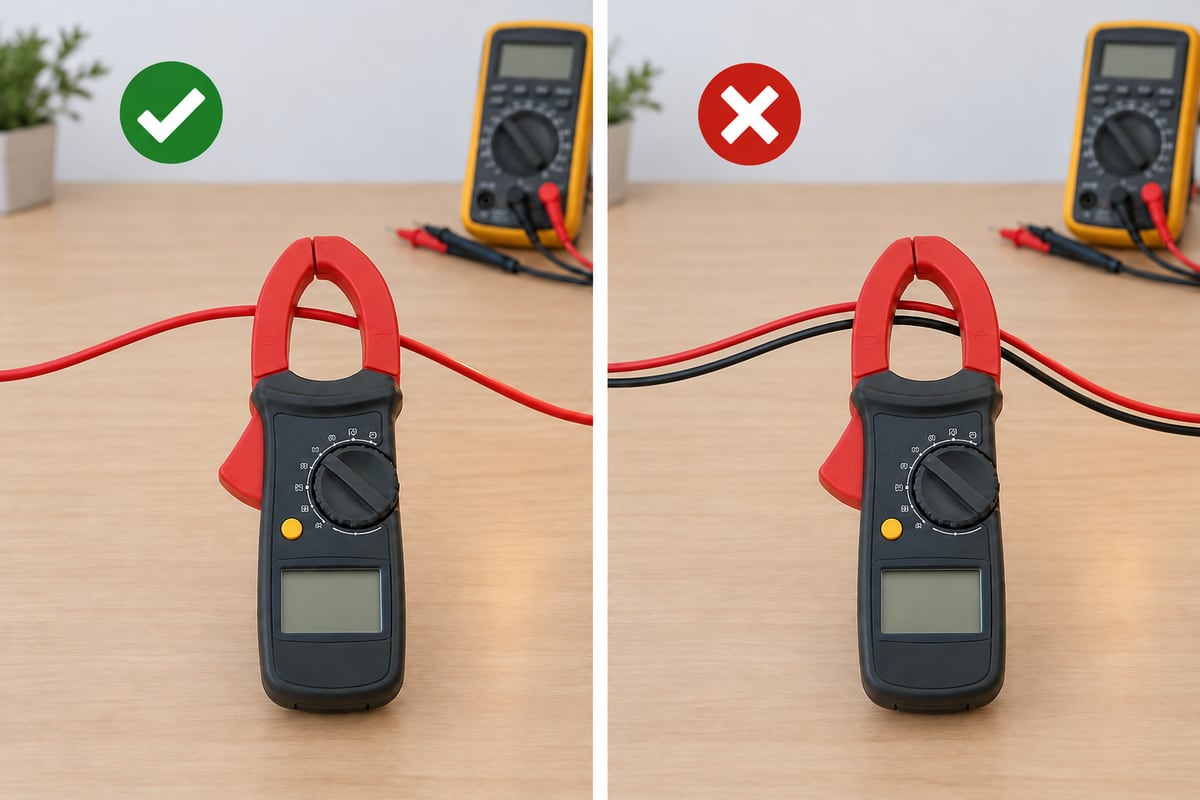

O alicate amperímetro usa outro princípio de aquisição e precisa ser compatível com o tipo de corrente e com as condições do sinal. Envolver todos os condutores de ida e retorno numa medição de carga pode fazer os efeitos se cancelarem; isso não comprova que o aparelho não consome corrente.

Consulte o guia inicial de instrumentação antes de interpretar os ensaios. Este artigo explica o conceito, não orienta abrir circuitos energizados como exercício para iniciantes. Um relatório útil informa instrumento, função, ponto, unidade, condição e referência. Sem esses dados, um número aparentemente preciso pode estar respondendo a uma pergunta diferente da que você pretendia investigar.

A corrente ajuda a descrever o funcionamento sob uma condição. Ela pode contribuir para investigar sobrecarga, interrupções, etapas do ciclo ou comportamento de uma carga, mas não identifica sozinha a causa de qualquer falha. Corrente baixa, alta ou ausente precisam ser avaliadas junto de outras evidências.

Uma indicação zero pode resultar de etapa sem acionamento, faixa inadequada, resolução limitada, posição do sensor ou caminho realmente interrompido. Uma leitura elevada pode ter relação com carga, partida, alimentação ou defeito. Não transforme essas possibilidades em um diagnóstico único sem documentação.

O guia de leitura do multímetro digital mostra como unidade, faixa e condição fazem parte do resultado. Para registrar uma observação, escreva exatamente o que foi medido. Para concluir que uma peça precisa ser substituída, acrescente a referência e os testes que sustentam essa decisão. Essa separação evita trocar componentes por tentativa.

Referências técnicas: Fluke — corrente elétrica, NIST — unidade ampere, Fluke — Lei de Ohm. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
