Como ler um esquema elétrico de lavadora, geladeira e split

Um esquema elétrico é um desenho lógico. As linhas representam fios, os blocos representam componentes e a posição no papel não corresponde à posição real dentro do aparelho. O motor pode estar desenhado no canto superior e ficar embaixo, no fundo do gabinete.

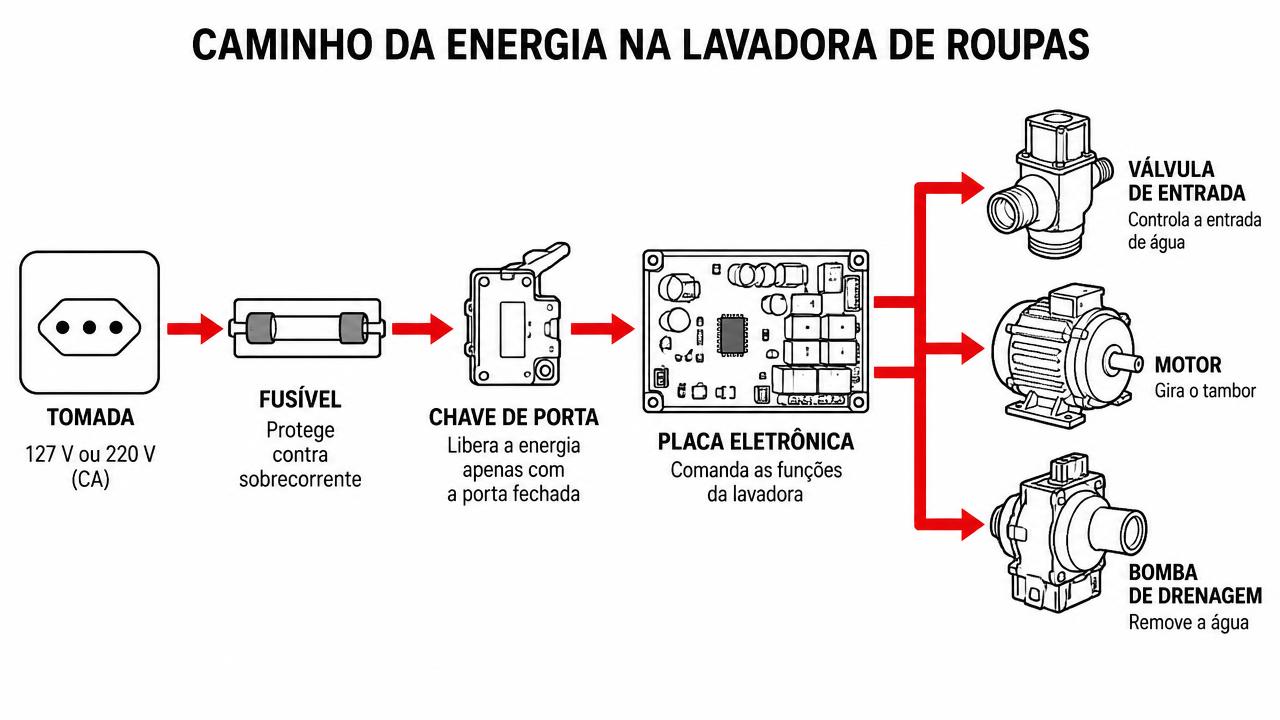

O que ele mostra com precisão é a sequência. A energia entra pelo cabo de força, passa por um elemento de proteção (fusível ou protetor térmico), atravessa uma chave de segurança (a trava da porta, no caso da lavadora), chega à placa eletrônica e de lá é distribuída para as cargas: válvula de entrada, motor, bomba de drenagem, resistência.

Essa sequência é a base do diagnóstico. Se a lavadora não enche, há energia chegando na válvula? Se chega e ela não abre, a válvula está aberta internamente. Se não chega, o problema está antes — placa, chicote ou comando. O esquema é o que permite fazer essa pergunta no ponto certo.

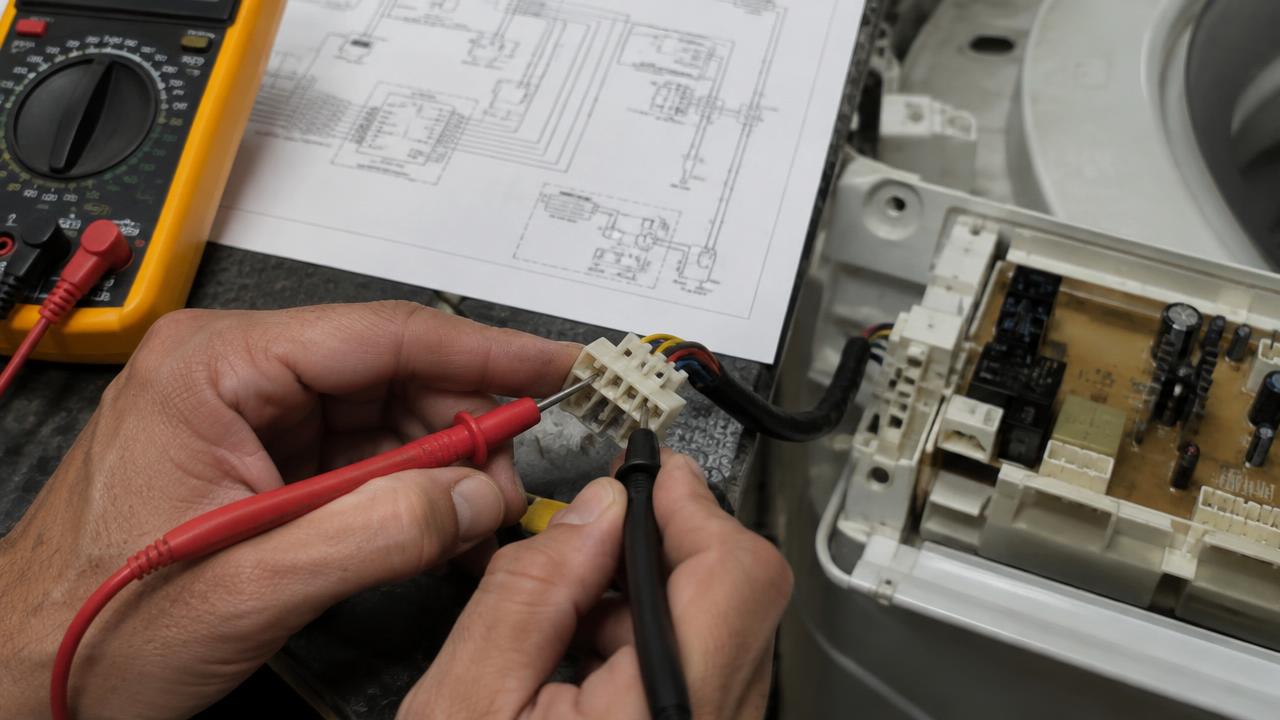

Alguns manuais trazem dois desenhos: o esquema elétrico (lógico) e o diagrama de ligação ou "wiring", que reproduz o chicote real com cores de fios e formato dos conectores. O segundo é o que você usa com o multímetro na mão; o primeiro é o que usa para entender o funcionamento.

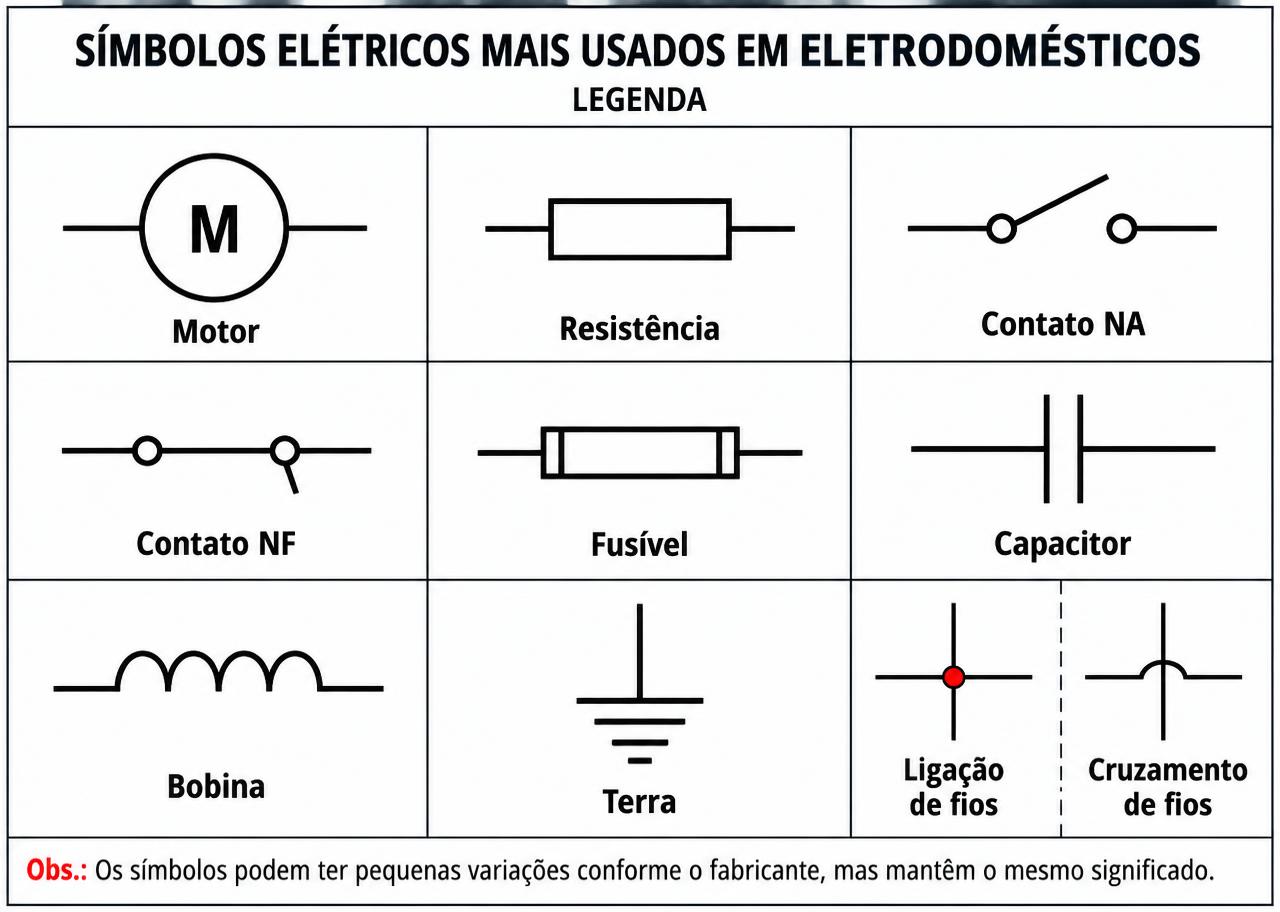

Os símbolos variam pouco entre fabricantes. Estes resolvem a maioria dos diagramas de linha branca:

A distinção entre NA e NF é a que mais confunde iniciante. Um pressostato de nível costuma ter um contato NF que abre quando a água atinge o nível programado. Se você mede continuidade esperando circuito aberto num contato NF em repouso, vai condenar uma peça boa.

Se os símbolos ainda não são familiares, vale reforçar antes o uso do instrumento em símbolos do multímetro — são conjuntos diferentes, e misturá-los atrasa o diagnóstico.

Além dos símbolos, o desenho traz siglas. Elas mudam por fabricante, e é por isso que o manual do modelo exato importa. As mais comuns nas lavadoras nacionais:

• MT / M — motor de lavagem.
• VE / EV — válvula de entrada de água (solenoide).
• BD / BP — bomba de drenagem.
• PR / PRESS — pressostato ou sensor de nível.
• CT / TRAVA — chave ou trava de porta/tampa.
• NTC — sensor de temperatura.
• RES — resistência de aquecimento.

A tabela de siglas fica quase sempre na página anterior ou seguinte ao diagrama. Se você baixou apenas a folha do esquema e não o manual completo, provavelmente está sem essa legenda — e é aí que o diagrama parece indecifrável.

Outra informação que só o manual completo traz: a cor dos fios de cada função e o valor esperado de cada componente. Saber que a bomba de drenagem daquele modelo deve marcar em torno de 160 Ω é o que transforma a medição em conclusão.

A regra prática é medir do mais barato e acessível para o mais caro e profundo. Um roteiro que funciona em quase todo defeito de lavadora que "não faz nada":

1. Tomada: tensão presente e dentro da faixa. Sem isso, nada mais faz sentido.
2. Cabo e fusível: continuidade de ponta a ponta com o aparelho desligado.
3. Chave de porta/tampa: continuidade com a tampa fechada, circuito aberto com ela aberta.
4. Entrada da placa: tensão de rede chegando nos terminais de alimentação.
5. Saída da placa para a carga: acionando a função, deve haver tensão no conector correspondente.
6. A carga em si: resistência do motor, bomba ou válvula, comparada ao valor do manual.

Se há tensão saindo da placa e a carga tem resistência correta, o defeito está no chicote entre os dois. Se há tensão saindo e a carga está aberta, a peça é o defeito. Se não há tensão saindo com o comando acionado, aí sim a placa entra na lista — e só aí.

O passo a passo da medição está detalhado em como medir tensão com multímetro e em como testar continuidade. Para a placa especificamente, veja como testar placa eletrônica de lavadora.

Antes de encostar o multímetro

• Aparelho desligado da tomada para tudo que for medir resistência ou continuidade.
• Capacitores descarregados.
• Manual do modelo exato aberto na página do esquema.
• Um terminal do componente solto, para não medir o circuito inteiro em paralelo.
• Valor esperado anotado antes da medição, para não "ajustar a interpretação" depois.

A lógica é a mesma; mudam os blocos típicos.

Geladeira frost free: o esquema gira em torno do compressor, do relé de partida, do protetor térmico, do timer ou placa de controle, da resistência de degelo, do termostato de degelo e do sensor. O ponto de leitura mais usado é o trio C, S e R do compressor e a continuidade da resistência de degelo.

Micro-ondas: é o esquema mais perigoso da linha branca. Ele inclui transformador de alta tensão, capacitor de alta e diodo. O capacitor guarda carga letal mesmo com o aparelho desligado há tempo. Sem procedimento de descarga, não se encosta em nada ali.

Split: o diagrama separa a unidade interna da externa e mostra a numeração da interligação (1, 2, 3 e terra). Em inverter, boa parte do controle é digital e o esquema serve principalmente para conferir alimentação, comunicação entre placas e sensores de temperatura.

Em todos os casos, a fonte confiável do desenho é o manual de serviço do modelo. Esquemas soltos de internet costumam ser de outra versão e levam a conclusões erradas. Os documentos organizados por marca e modelo estão na biblioteca de manuais técnicos.
