Como medir tensão com multímetro: tomada, quadro, fonte e bateria

No exemplo de pilha, a preta vai ao negativo e a vermelha ao positivo. A leitura é a diferença entre os dois polos.

O multímetro não mede a tensão de um ponto sozinho. Ele compara o potencial na vermelha com o potencial na preta. Por isso anote sempre o par: entrada da fonte contra seu retorno, polos da pilha ou condutores identificados da instalação.

Para a pilha pequena, confira V⎓ e uma faixa acima do valor nominal. No modelo manual, a faixa de 20 V pode ser apropriada para uma pilha de 1,5 V, se existir. Em autorange, selecione a função e aguarde a leitura válida conforme o manual. O sinal negativo significa polaridade oposta à referência.

Não altere a posição das pontas nos bornes com o circuito conectado. Uma entrada A tem configuração própria para corrente e pode fechar um curto quando ligada em paralelo. A inscrição V ao lado do borne e o símbolo no visor precisam concordar com o teste.

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

A identificação do circuito vem antes da medição. Não deduza fase e neutro pela posição dos contatos. Uma tomada de 220 V pode ser alimentada entre duas fases; a existência do terceiro contato não comprova que o condutor de proteção está instalado corretamente.

O profissional mede em V~ entre os condutores previstos pelo esquema e compara com a tensão nominal do fornecimento e os limites do equipamento. Não existe uma faixa numérica única válida para todas as redes, ligações e situações. Uma leitura instantânea também não substitui avaliação da qualidade de energia ao longo do tempo.

A investigação de terra é outro assunto. Veja os limites do teste de aterramento com multímetro antes de interpretar uma leitura como aprovação da instalação.

Sob carga significa com o equipamento consumindo energia na condição em que a falha ocorre. Um contato deteriorado pode apresentar tensão aparentemente normal sem consumo e queda relevante quando a corrente aumenta. O registro precisa separar repouso, partida e funcionamento estabilizado.

Exemplo ilustrativo: o ponto apresenta 220 V em repouso e 198 V durante a partida. A queda observada é 22 V, ou 10% em relação ao valor inicial. Essa conta descreve o evento; não estabelece, sozinha, um limite normativo nem indica qual peça está defeituosa.

Para localizar a origem, o profissional compara alimentação a montante e no equipamento nas mesmas condições. Queda restrita a um trecho orienta a inspeção de conexões e condutores. Queda presente desde a origem muda o caminho da investigação. Não condene um motor apenas porque a alimentação cai ao tentar partir.

O ensaio energizado precisa de acesso seguro, acessórios adequados e conexões preparadas conforme o procedimento. Não improvise fios desencapados, adaptadores ou pontas espremidas junto de plugues. Funções MIN/MAX também dependem do tempo de captura do aparelho; podem não registrar transientes rápidos.

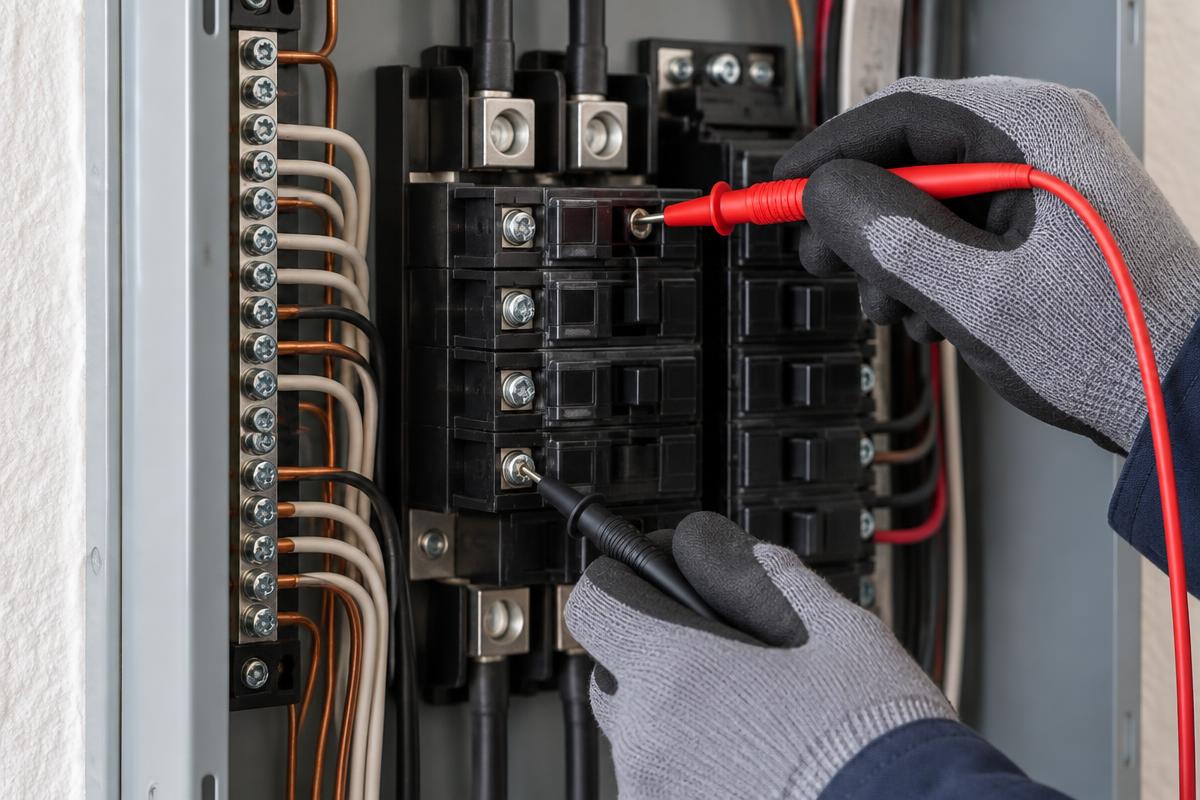

O quadro pode expor partes energizadas mesmo após desligar um circuito. A categoria de medição e a tensão do instrumento devem corresponder ao local; a entrada de energia pode exigir uma categoria diferente da distribuição. Escolher apenas a maior escala não resolve esse requisito.

Quando uma medição energizada é necessária, o profissional compara tensão a montante, a jusante e, quando aplicável, queda sobre contatos na condição de carga. Um disjuntor aberto apresenta comportamento diferente de um fechado; ausência de tensão na saída pode decorrer do estado de operação, conexão ou alimentação.

A presença de tensão não comprova que o disjuntor atua corretamente nem que os cabos estão dimensionados. Aquecimento, marcas de arco e conexões deterioradas exigem investigação própria. Não ensine o iniciante a abrir um quadro para repetir o exercício de uma pilha: a energia disponível e as consequências de um erro são outras.

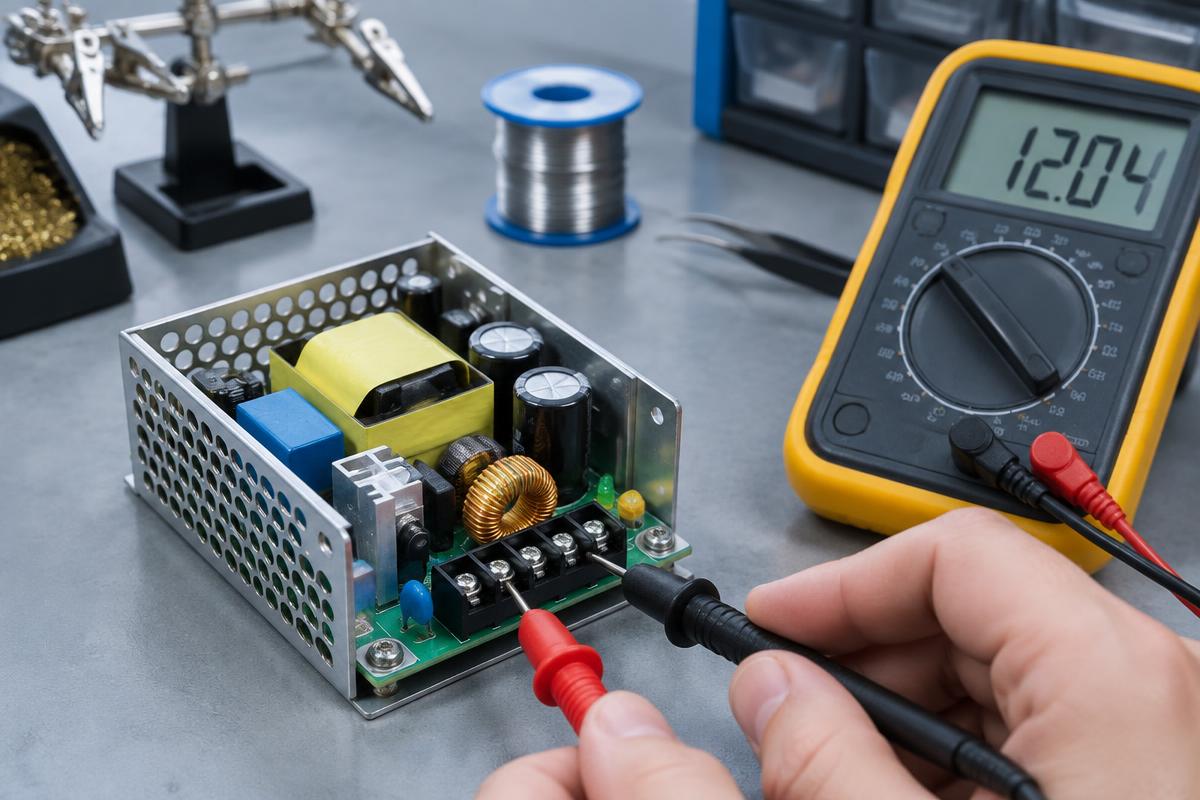

Em uma fonte, procure no esquema quais pontos devem ser medidos e sob quais condições. Há saídas de 3,3 V, 5 V, 12 V e outras; nenhuma delas é universal. Em placas sem isolamento, o retorno da lógica pode estar associado à rede. Chamar esse ponto de “terra” não o torna seguro.

Uma saída zerada pode indicar falta de entrada, ausência de comando, proteção ativa, curto na carga ou falha da fonte. Verifique a sequência prevista pelo fabricante antes de trocar a placa. Um multímetro mostra um valor; ripple e pulsos podem exigir osciloscópio e método apropriado.

Para sensores alimentados, identifique alimentação, retorno e sinal no pinout específico. Não use Ω em sensor energizado. A medição de resistência de um NTC é feita separado da alimentação e comparada à tabela temperatura × resistência.

Em pilhas e baterias, tensão em vazio não mede capacidade. A química, o estado de carga, a temperatura e a carga de teste alteram a interpretação. Para aprender, use pilha pequena; baterias automotivas e bancos de energia não são exercícios equivalentes.

• Pergunta e par de pontos definidos no esquema.
• Cabos íntegros, limites de CAT e tensão do conjunto conferidos.
• Preta no COM e vermelha na entrada de tensão.
• V~ ou V⎓ confirmado; faixa compatível.
• Área segura e acesso preparado antes de medir.
• Leitura registrada com unidade e condição de carga.

Diante de fumaça, cheiro de queimado, arco, choque em carcaça ou proteção que desarma repetidamente, interrompa o uso e encaminhe a avaliação. Não continue energizando para tentar capturar o defeito sem um procedimento profissional.

Para quem começa, o próximo passo é repetir a medição de pilha descrita em multímetro digital. Para testes sem alimentação, estude continuidade. O guia básico organiza a sequência, e o mapa dos símbolos ajuda a confirmar a função.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
