Aterramento elétrico: como funciona e os limites do teste com multímetro

O condutor de proteção liga as partes condutoras previstas ao sistema de proteção da instalação. A equipotencialização e o caminho de falha participam da redução do risco de choque junto dos dispositivos de proteção e do esquema utilizado.

Não pense que a eletricidade “some na terra”. Corrente circula por caminhos fechados, e a proteção precisa ser projetada para atuar nas condições de falha. Aterramento isolado não garante que um disjuntor desligue rapidamente nem substitui um DR quando previsto.

DPS, aterramento e equipotencialização também participam de um sistema de proteção contra surtos, mas não eliminam qualquer dano. Uma placa queimada não prova ausência de terra: alimentação, carga, umidade e defeitos internos são outras hipóteses.

O objetivo é ter uma instalação verificada como conjunto. Para o dono, a informação prática é preservar o pino e o condutor de proteção e pedir avaliação diante de choque ou alteração improvisada. Para o técnico, é documentar a instalação sem oferecer uma aprovação que seu ensaio não permite.

Uma leitura de tensão é uma observação; a aprovação da proteção exige os ensaios apropriados.

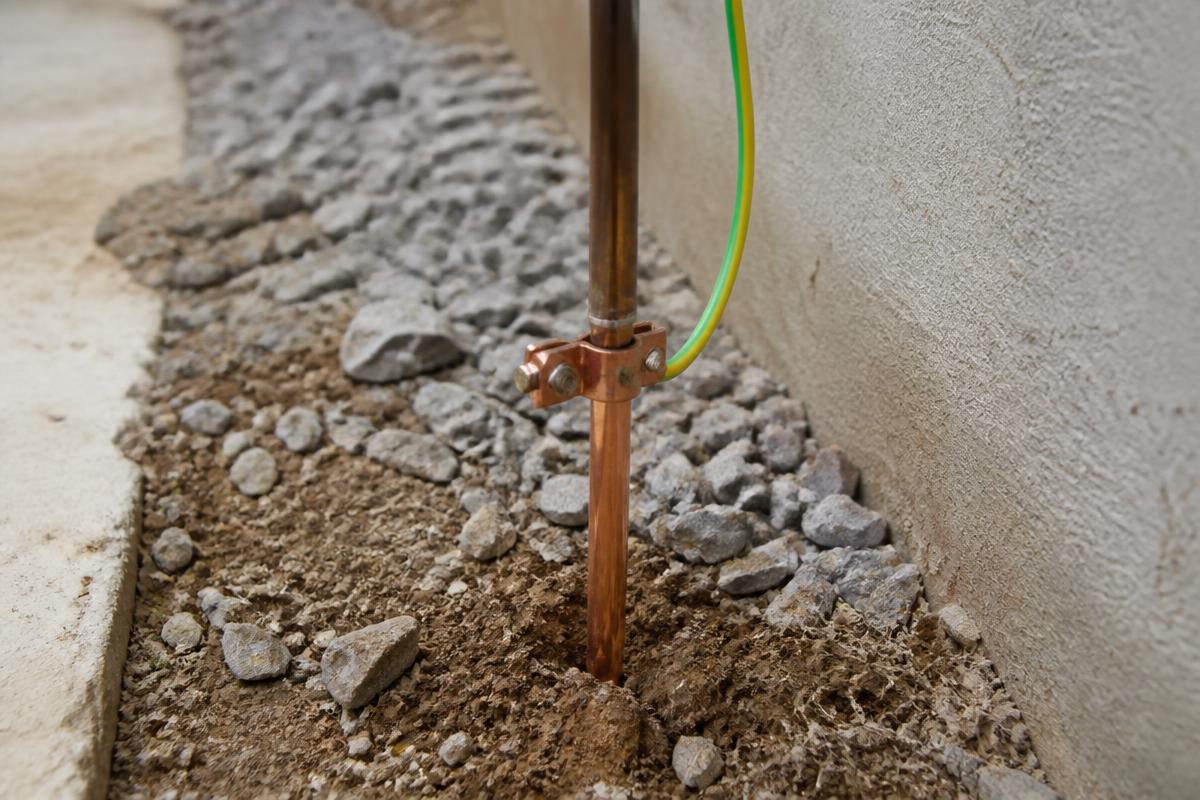

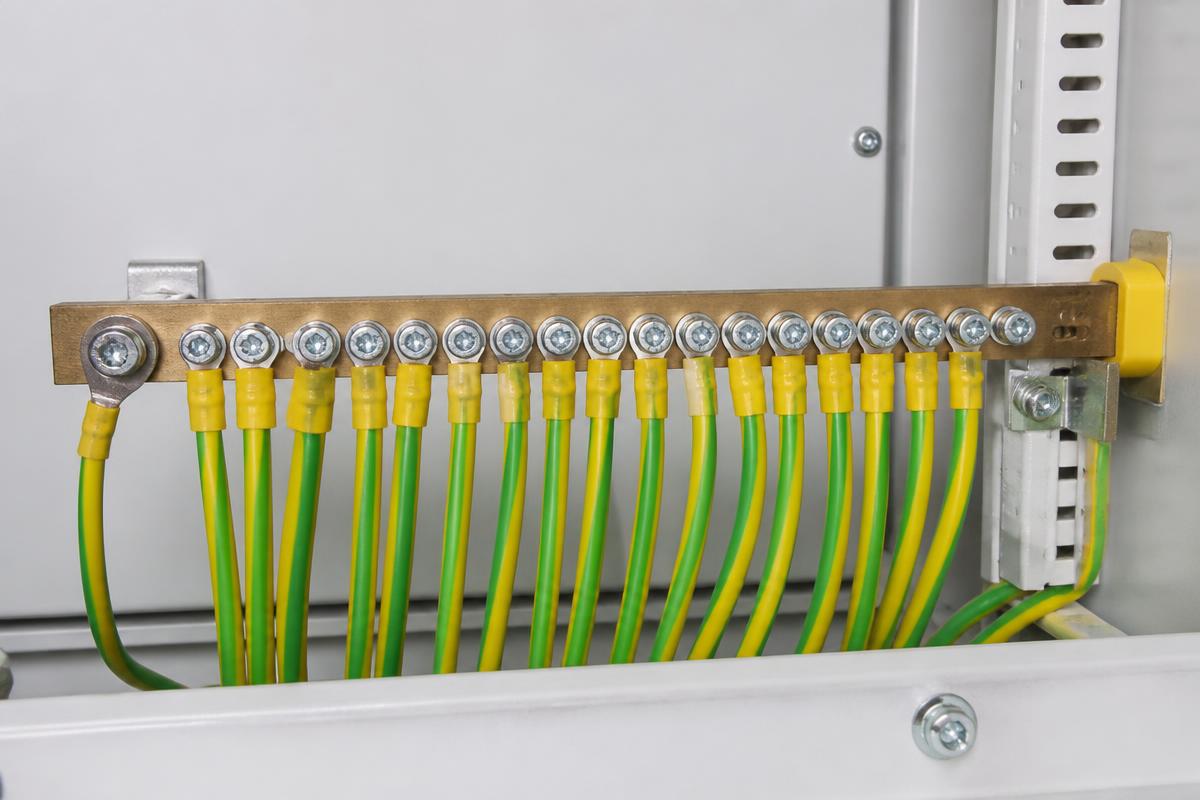

Eletrodos, condutores de proteção, barramentos e ligações equipotenciais devem corresponder ao projeto e ao esquema da instalação. Hastes são uma possibilidade, mas não a única forma de eletrodo. Em edifícios, a infraestrutura pode ser compartilhada e precisa ser avaliada como sistema.

Dimensão, material, seção dos condutores, conexões e inspeção dependem das condições e dos requisitos aplicáveis. Não existe uma receita universal de haste de 2,4 m que, por si só, prove a segurança. Também não basta observar um fio verde na tomada.

Neutro e proteção são condutores de funções diferentes. Sua relação depende do esquema de aterramento e do ponto previsto no projeto. Não faça ponte entre eles numa tomada; não improvise terra em tubulação ou estrutura desconhecida.

A identificação por cor ajuda a montagem, mas não substitui confirmação do circuito. Uma reforma ou ligação antiga pode conter erros. O eletricista identifica o esquema, verifica continuidade e proteções e define a correção necessária.

Não aplique sal ou substâncias no solo como solução de tutorial. Qualquer solução de eletrodo e tratamento depende de projeto, durabilidade e avaliação ambiental. O serviço deve terminar com inspeção e ensaios, não apenas com a haste instalada.

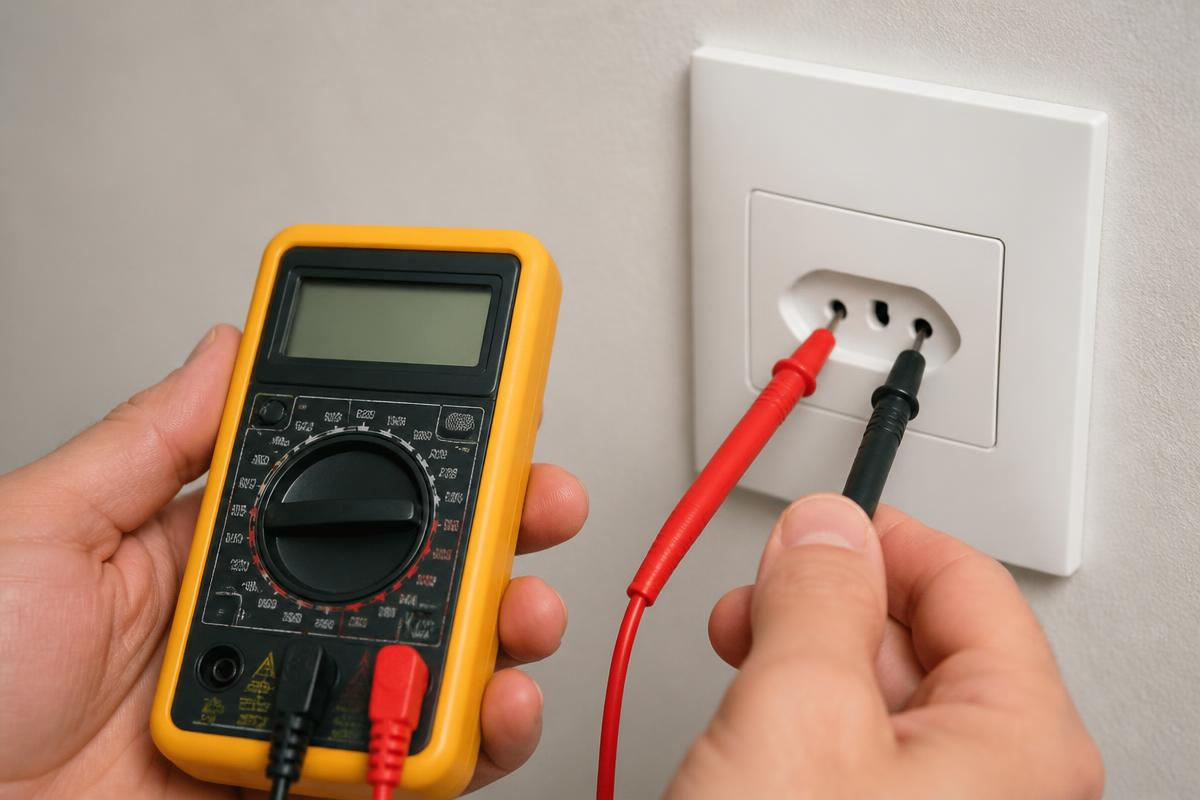

Uma medição fase–terra parecida com fase–neutro pode ocorrer mesmo com caminho inadequado, ligação indevida ou influência do instrumento. O multímetro de alta impedância demanda pouca corrente; uma leitura de tensão não demonstra capacidade de conduzir corrente de falha.

Tensão baixa ou alta entre neutro e proteção também precisa do contexto: carga, queda nos condutores, esquema, localização e método. Não use “até 5 V” como certificado de instalação saudável, e não deduza inexistência de terra apenas de um zero isolado.

Medições energizadas na tomada devem ser feitas por profissional com instrumento e pontas apropriados. A ausência de tensão precisa de procedimento próprio; não encoste para “confirmar”. Veja medição de tensão.

Não existe um único valor em ohms para aprovar todos os esquemas. A resistência do eletrodo é parte de uma avaliação que inclui dispositivos, condições de atuação e projeto. Não transforme 10 ou 25 Ω em regra universal.

Formigamento ou choque na carcaça não é normal nem deve ser usado como teste. Interrompa o uso e solicite avaliação do aparelho e da instalação. Não toque novamente para comparar a intensidade, e não remova o terra ou o DR para o aparelho “parar de dar problema”.

Os sintomas podem envolver fuga, ausência de proteção, ligação incorreta ou defeito do equipamento. Reinício ou placa danificada também pode decorrer de alimentação, fonte, conexão e outros fatores. Relato do cliente e medição precisam ser separados de hipótese.

Para documentar, anote aparelho, tomada, horário, situação em que ocorreu e alterações recentes na instalação. Fotos externas de plugue e tomada podem ajudar sem abrir a parte elétrica. Não conclua a responsabilidade por um único indício.

O profissional define os ensaios apropriados para distinguir falha da instalação de falha no aparelho. Teste de isolamento é outro método e não deve ser confundido com leitura em Ω de multímetro comum. O roteiro de eletrodomésticos explica essa diferença.

Adaptadores que eliminam proteção não corrigem uma instalação antiga. A solução passa por tomada, circuito e condutor adequados, conforme a avaliação profissional. Um terceiro contato sem ligação também não fornece proteção.

Em apartamento, não instale uma solução isolada improvisada sem avaliar a infraestrutura do edifício. Acione o responsável pela manutenção e um profissional para verificar o sistema. Obrigações e intervenções dependem do caso; um tutorial não deve dar um parecer jurídico automático.

Não faça ensaios com lâmpada entre fase e terra nem curtos propositais para ver se o disjuntor cai. Eles não são substitutos de instrumentos e procedimentos de inspeção e podem criar risco.

• Identificação do esquema de aterramento e da situação existente.
• Inspeção dos condutores, conexões e equipotencialização.
• Ensaios de continuidade e de aterramento pelos métodos aplicáveis.
• Verificação dos dispositivos de proteção previstos.
• Registro dos resultados, critérios, limitações e correções executadas.

Peça um relatório que informe instrumento, método, pontos e critério. “Deu tensão no terra” não é suficiente como aprovação. O profissional deve interpretar os resultados conforme a instalação e os requisitos do trabalho.

Para o técnico de eletrodomésticos, registre quando não foi possível verificar a instalação e encaminhe essa etapa. Não declare aterramento aprovado em uma ordem de serviço com base apenas em V~.

Reveja funções e símbolos, leitura digital e limites da continuidade. O multímetro é útil quando a pergunta corresponde ao que ele realmente mede.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
