NBR 5410 Explicada: O Que a Norma Manda para Ar-Condicionado, Chuveiro e Tomadas

A NBR 5410, da ABNT, estabelece as condições mínimas de segurança para instalações elétricas de baixa tensão — até 1.000 V em corrente alternada, o que cobre residências, comércios, oficinas e a maioria das indústrias leves. O objetivo declarado é proteger pessoas e patrimônio contra choque, incêndio e queima de equipamentos.

A norma existe porque a instalação elétrica é invisível depois de pronta: o erro fica dentro da parede, trabalhando errado por anos, até o dia em que esquenta uma emenda, energiza uma carcaça ou inicia um incêndio. A maioria dos sinistros elétricos investigados no Brasil tem origem em instalação fora de norma — circuito sobrecarregado, proteção ausente ou aterramento inexistente.

Para o técnico, conhecer a NBR 5410 não é formalidade: é argumento de venda e de responsabilidade. Quando você instala um split com circuito dedicado, disjuntor correto e terra, está entregando uma instalação que protege o equipamento do cliente — e se protegendo juridicamente, porque instalação fora de norma que causa dano pode recair sobre quem executou.

Seguradoras, aliás, investigam a instalação elétrica em caso de incêndio. Sinistro com origem elétrica em instalação claramente irregular é motivo clássico de negativa de pagamento.

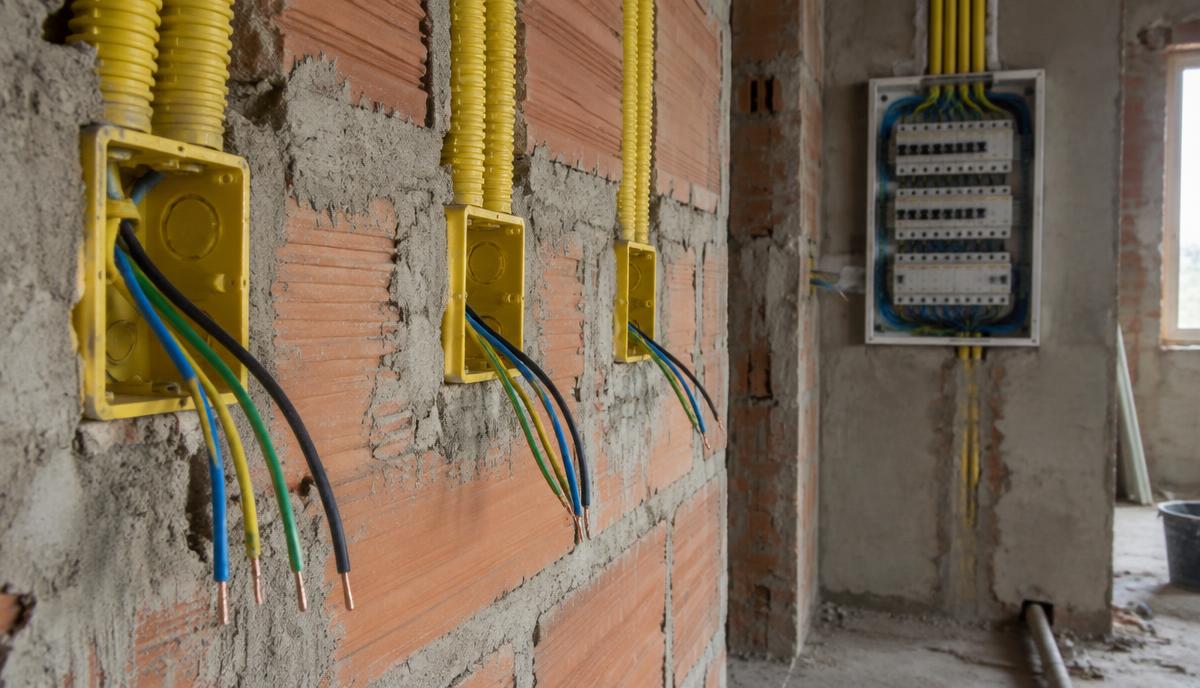

A norma manda dividir a instalação em circuitos independentes, cada um com sua proteção no quadro. Iluminação separada de tomadas, cozinha e área de serviço com circuitos próprios, e circuito exclusivo para cada equipamento de potência nominal superior a um ponto definido — na prática, chuveiro, torneira elétrica, forno elétrico e ar-condicionado ganham cada um o seu.

O motivo é simples: um circuito só consegue entregar com segurança a corrente para a qual foi dimensionado. Quando o ar-condicionado divide circuito com tomadas de uso geral, a soma das correntes ultrapassa o cabo — e o disjuntor, se estiver certo, desarma; se estiver errado (grande demais), o fio esquenta dentro da parede.

Na revisão de instalações antigas, o padrão encontrado é o "circuito único da casa inteira": um disjuntor de 30 A alimentando tudo. A correção completa envolve quadro novo e circuitos separados — trabalho que muitas vezes o técnico de refrigeração executa em parceria com eletricista, ou executa ele mesmo quando habilitado.

Para o split, o circuito dedicado sai do quadro com dois condutores de fase (220 V) ou fase e neutro (127 V), mais o condutor de proteção, direto até o ponto da evaporadora ou da condensadora conforme o manual do fabricante — sem tomada intermediária compartilhada, sem emenda pelo caminho.

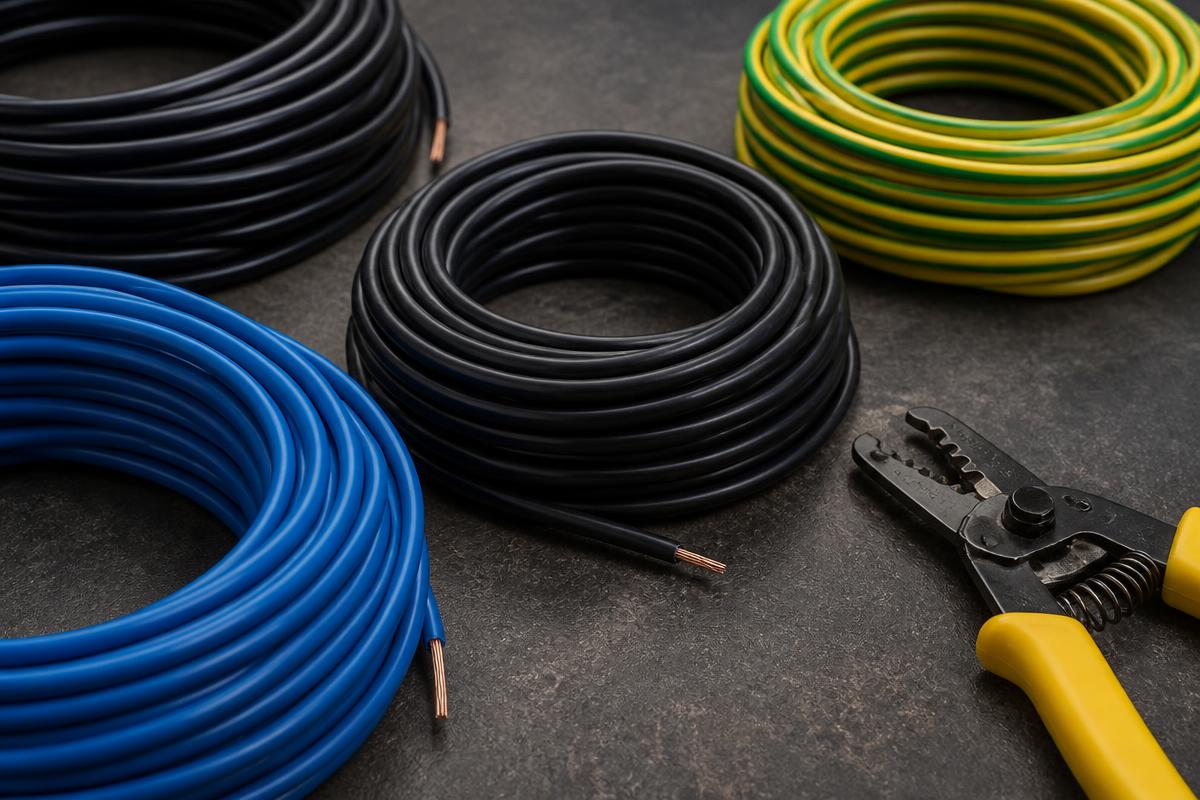

A norma define seções mínimas independentemente do cálculo: 1,5 mm² para iluminação, 2,5 mm² para tomadas de uso geral e circuitos de força, e 6 mm² para entrada de muitos padrões residenciais. Acima do mínimo, o cálculo de corrente e queda de tensão decide se a bitola precisa subir.

Os pares que você encontra no dia a dia: cabo de 2,5 mm² com disjuntor de até 20 A (split de 9.000 a 12.000 BTUs), 4 mm² com 25 A a 32 A (split de 18.000 a 24.000 BTUs), 6 mm² com 32 A a 40 A (chuveiros de 6.800 a 7.800 W) e 10 mm² com 40 A a 50 A (chuveiros de 7.800 W em 127 V ou saunas).

A queda de tensão também entra na conta: a norma limita a queda total entre origem e ponto de utilização. Em trechos longos — condensadora a 30 metros do quadro, por exemplo — pode ser preciso subir uma bitola mesmo com a corrente baixa, para o equipamento receber tensão adequada. Split trabalhando com tensão baixa tem compressor pesado e vida útil curta.

Regra de bolso que vale conferir sempre: a corrente de projeto do circuito deve ser menor ou igual à capacidade do cabo, e o disjuntor deve ser menor ou igual a essa mesma capacidade. Qualquer um dos três fora da ordem é irregularidade.

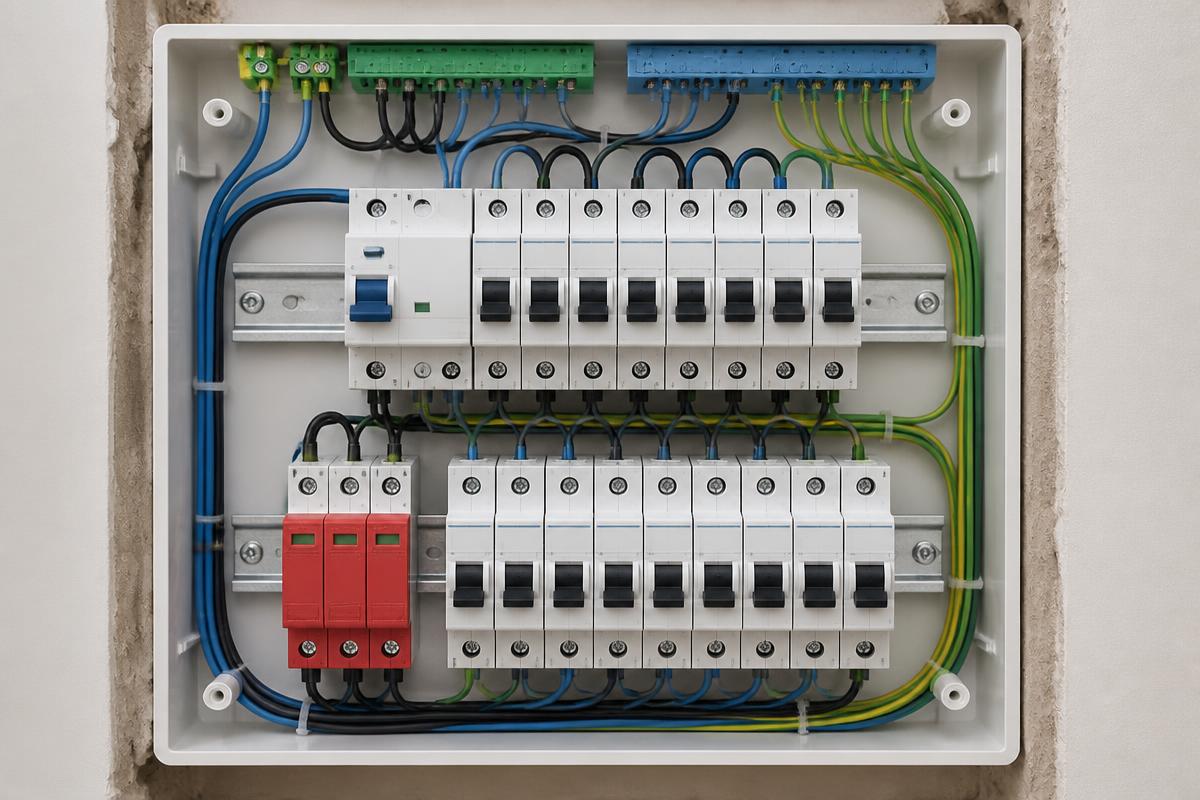

Todo circuito terminal precisa de proteção contra sobrecorrente — o disjuntor termomagnético. Além dele, a norma exige proteção por dispositivo diferencial residual de 30 mA nos circuitos que atendem locais molhados (banheiro, cozinha, área de serviço, área externa) e, nas edições recentes, recomenda o uso ampliado para praticamente todos os circuitos terminais de tomadas.

O DR de 30 mA é o limiar de proteção humana: acima de 30 mA passando pelo corpo, o risco de fibrilação é real; abaixo, o DR desarma antes do dano. DR de 300 mA existe, mas protege só contra incêndio, não contra choque — confundir os dois é erro grave de especificação.

O DPS entra na norma como exigência onde há risco de surto — e, na prática, toda instalação alimentada por rede aérea (a maioria do Brasil) se enquadra. Para quem trabalha com eletrodoméstico inverter e placas eletrônicas, o DPS é o seguro da placa: um surto de rede sem DPS queima a placa de um split em segundos, e placa é metade do valor do aparelho.

Na hora de orçar uma instalação, incluir DR e DPS no escopo não é "adicional de luxo": é o que a norma pede. Explicar isso ao cliente, mostrando que protege o equipamento dele, fecha mais orçamento do que parecer caro por omitir proteção.

A norma exige que toda tomada tenha o condutor de proteção (PE, o terra) e que equipamentos com carcaça metálica acessível sejam aterrados. Geladeira, máquina de lavar, micro-ondas e ar-condicionado entram nessa lista. O famoso "cortar o pino terra da tomada" cria exatamente a condição que a norma proíbe: carcaça metálica sem caminho de escoamento.

O esquema de aterramento mais comum em residências brasileiras é o TN-C-S: neutro e terra compartilham origem no ponto de entrada e se separam a partir dali, com o neutro aterrado no poste pela concessionária e uma haste de aterramento no padrão do imóvel. Sem haste no imóvel, o "terra" existe no papel, mas não tem para onde escoar.

A identificação por cores também é normatizada: fase em qualquer cor exceto azul-claro e verde/amarelo; neutro sempre azul-claro; terra sempre verde ou verde-amarelo. Quadro com fase azul e terra preto é sinal de instalação improvisada — e de risco real de alguém ligar fase na carcaça na próxima manutenção.

Temos um guia completo sobre aterramento: como fazer e como testar, incluindo o teste prático com multímetro que você pode fazer em qualquer visita.

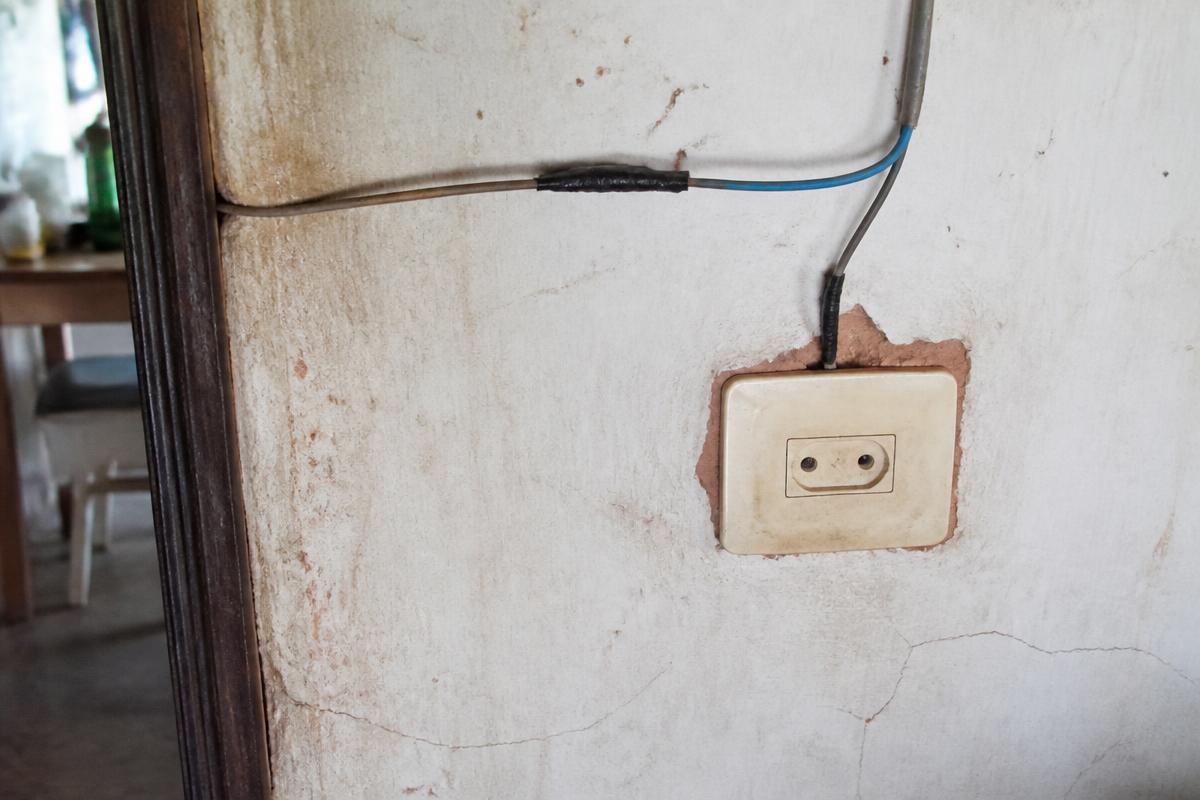

O campeão é o neutro usado como terra: o famoso "jumper" entre o pino terra e o neutro dentro da tomada. Funciona até o dia em que o neutro se interrompe — e aí a carcaça de todos os aparelhos fica energizada. A norma proíbe expressamente usar o neutro como condutor de proteção fora do esquema correto.

Em seguida vêm as emendas mal feitas dentro de conduítes, cabos de bitola inferior ao disjuntor, quadro sem barramento de terra, tomadas sem o terceiro pino e chuveiro ligado em tomada comum. Cada uma dessas é uma não conformidade direta da NBR 5410 e uma oportunidade de serviço corretivo.

Outra frequente: disjuntor geral com valor superior à capacidade do cabo de entrada. A proteção existe, mas protege um cabo que não é o que está instalado. Conferir o casamento disjuntor-cabo leva dois minutos com alicate amperímetro e tabela, e é o teste mais barato que você entrega numa revisão.

Para o dono de assistência técnica, dominar esses pontos transforma a conversa com o cliente: você deixa de ser "o cara que troca peça" e passa a ser o profissional que entrega instalação segura e dentro da norma — e é isso que justifica preço e gera indicação.

Adequar uma instalação à NBR 5410 — novo quadro, circuitos dedicados, haste de aterramento, DR — é trabalho para eletricista habilitado, idealmente com NR-10 e, em projetos maiores, com responsabilidade técnica registrada. Não é serviço para curioso com tutorial de internet.

Chame um profissional quando o imóvel tem instalação antiga com fio de tecido ou alumínio, quando o quadro não tem DR, quando há choque em torneiras e carcaças, ou quando o disjuntor desarma sem causa aparente. São sintomas de instalação no limite da segurança.

Se você é técnico de refrigeração, o mínimo de elétrica normatizada já faz parte do seu escopo: saber exigir do cliente o circuito correto antes de instalar o split é proteger o seu trabalho e o equipamento que você garante.
