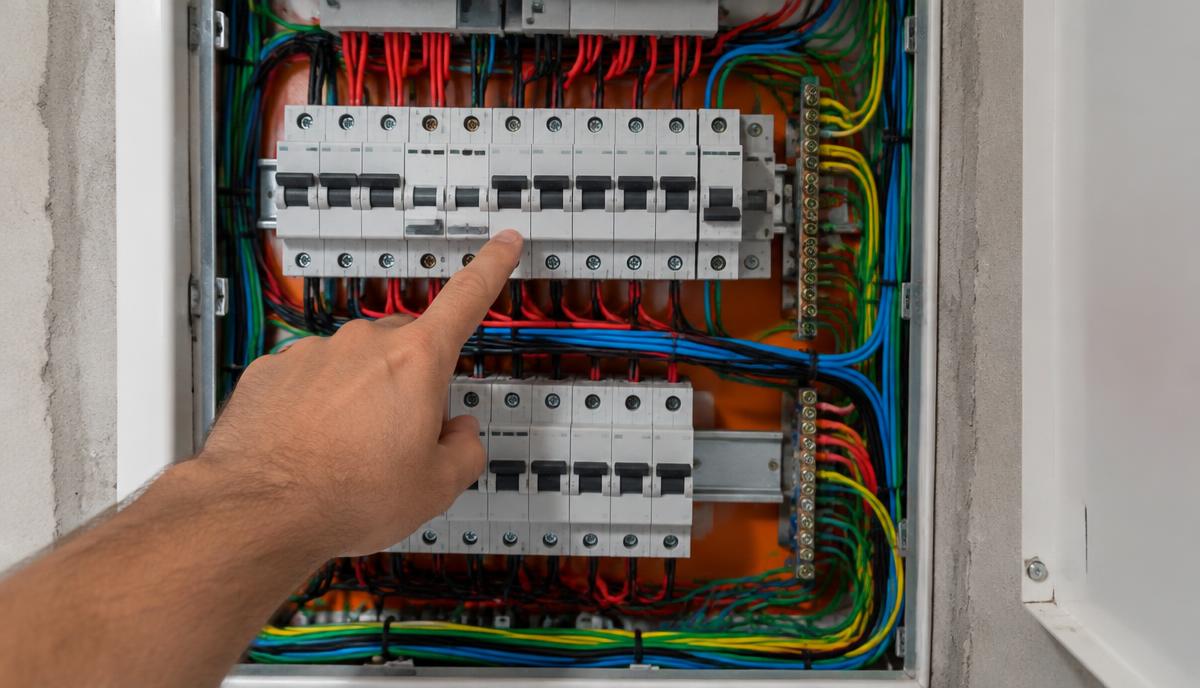

Disjuntor: Tipos, Curvas e Como Escolher o Disjuntor Certo para Cada Circuito

Existe um mal-entendido comum: a ideia de que o disjuntor protege o eletrodoméstico. Não protege. O disjuntor protege o cabo e a instalação contra dois eventos: a sobrecarga (corrente acima do projetado por tempo prolongado) e o curto-circuito (corrente altíssima instantânea). Quem protege o equipamento contra surto de tensão é o DPS; quem protege pessoas contra choque é o DR.

Na sobrecarga, a proteção é térmica: um elemento interno aquece proporcionalmente à corrente e desarma depois de um tempo — quanto maior a corrente, mais rápido o desarme. É por isso que um ar-condicionado que puxa um pouco a mais do que deveria desarma o disjuntor depois de 20 minutos, e não imediatamente.

No curto-circuito, a proteção é magnética e instantânea: uma bobina interna dispara em milissegundos quando a corrente salta para dezenas ou centenas de vezes o valor nominal. É o caso clássico do fio descascado encostando na carcaça ou da fase tocando o neutro.

Entender essa divisão muda o diagnóstico: disjuntor que desarma na hora indica curto ou falha de isolação; disjuntor que desarma depois de um tempo indica sobrecarga, compressor pesado ou conexão frouxa esquentando.

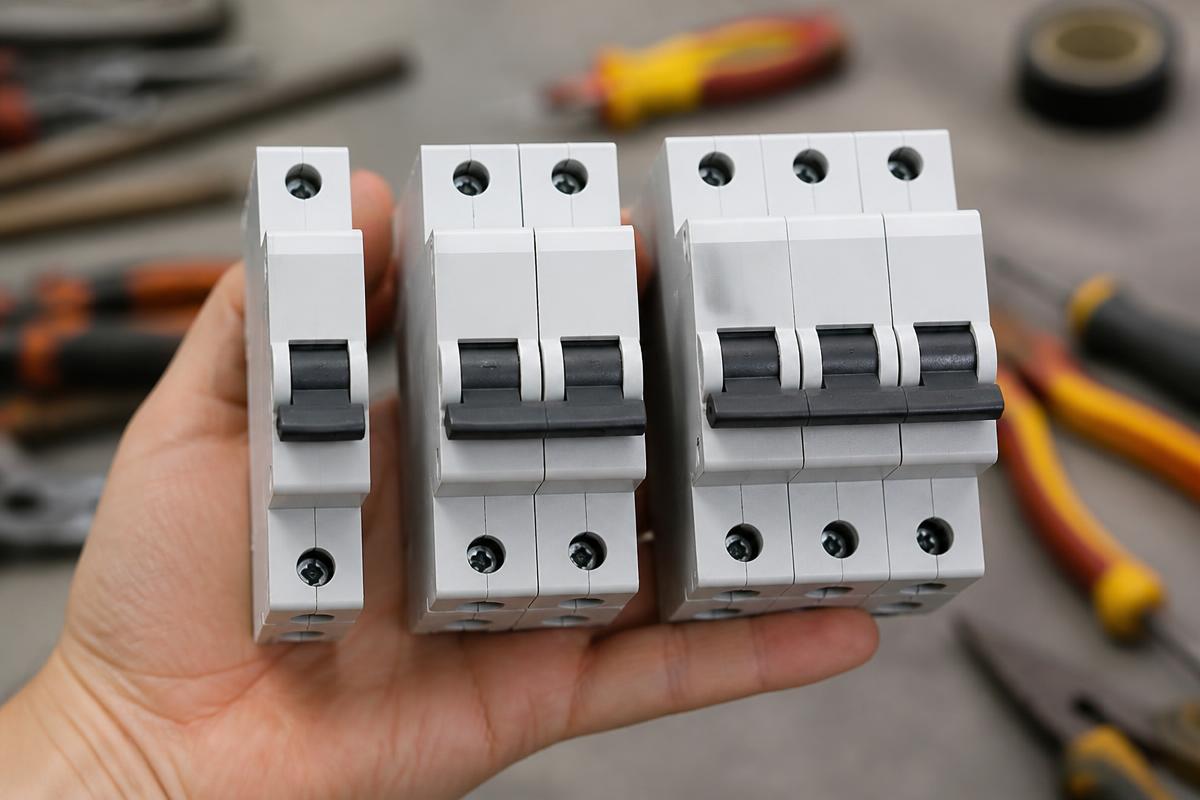

O número de polos é o número de condutores que o disjuntor interrompe ao mesmo tempo. Monopolar interrompe uma fase: é o padrão dos circuitos de tomadas e iluminação em 127 V. Bipolar interrompe duas fases: é o usado em circuitos 220 V bifásicos, como a maioria dos chuveiros e dos ares-condicionados split no Brasil. Tripolar interrompe três fases e aparece em motores trifásicos, bombas e equipamentos comerciais.

Um erro recorrente em obra é usar dois disjuntores monopolares lado a lado para alimentar um equipamento 220 V. Além de irregular, é perigoso: se um polo desarmar e o outro não, o equipamento fica energizado por uma fase e o compressor pode travar. O correto é o bipolar, que desarma os dois polos juntos, sempre.

Para circuitos com neutro compartilhado ou quadros trifásicos, existe ainda o tetrapolar, que interrompe as três fases mais o neutro — comum na entrada de alguns padrões comerciais.

Na prática da assistência técnica, o que você mais vai encontrar: quadro residencial com disjuntor geral bipolar ou tripolar, circuitos de tomadas monopolares de 10 A a 20 A, chuveiro bipolar de 30 A a 40 A e ar-condicionado bipolar de 16 A a 25 A, conforme a potência.

Todo disjuntor traz uma letra antes da amperagem — B16, C20, D32. Essa letra é a curva de disparo, ou seja, em qual múltiplo da corrente nominal a proteção magnética dispara instantaneamente. É o que decide se o disjuntor tolera ou não o pico de partida de um motor.

Curva B dispara entre 3 e 5 vezes a corrente nominal. É indicada para cargas resistivas e circuitos sem partida pesada: iluminação, aquecedores e tomadas de uso geral sem motor. Curva C dispara entre 5 e 10 vezes a nominal e é a mais usada em residências: tolera a partida de geladeira, máquina de lavar, micro-ondas e condicionadores de ar pequenos. Curva D dispara entre 10 e 20 vezes a nominal e serve para motores com partida muito pesada: bombas, compressores comerciais e máquinas industriais.

O sintoma clássico de curva errada: o split novo desarma o disjuntor exatamente no momento em que o compressor parte, e funciona normalmente depois de religado algumas vezes. Na maioria dos casos é um disjuntor curva B num circuito que pedia curva C — troca simples, sem mexer em fiação.

O contrário também é erro: colocar curva D "para não desarmar" elimina a proteção rápida contra curto em circuitos comuns. A curva certa é a da carga que o circuito alimenta, não a que desarma menos.

O cálculo parte da corrente do equipamento: I = P ÷ (V × fator de potência). Para cargas resistivas (chuveiro, torneira elétrica) o fator é 1. Para motores e compressores, use 0,8 a 0,9, ou melhor: leia a corrente nominal na etiqueta do aparelho, que já vem pronta.

Exemplo real: split de 12.000 BTUs, 220 V, potência elétrica de ~1.080 W, corrente de projeto em torno de 5,5 A. Regra prática: disjuntor com folga de 20% a 30% sobre a corrente de trabalho — aqui, 10 A seria o mínimo e 16 A o valor comercial adotado, com cabo de 2,5 mm². Um chuveiro de 7.500 W em 220 V puxa ~34 A: disjuntor bipolar de 40 A com cabo de 6 mm².

O passo que não pode ser pulado é conferir se o cabo suporta o disjuntor. Referências usuais da NBR 5410 para o método de instalação mais comum em residências: cabo de 1,5 mm² até ~15,5 A; 2,5 mm² até ~21 A; 4 mm² até ~28 A; 6 mm² até ~36 A; 10 mm² até ~50 A. O disjuntor nunca pode ser maior do que a capacidade do cabo — se o circuito tem fio de 2,5 mm², o teto é um disjuntor de 20 A, ponto final.

Quando a conta não fecha — equipamento pede mais corrente do que o cabo aguenta — a solução não é "aumentar o disjuntor e torcer": é trocar o trecho de cabo ou criar um circuito dedicado. Para ar-condicionado, aliás, circuito dedicado saindo do quadro é sempre a recomendação.

Antes de condenar o disjuntor, observe o padrão do desarme. Desarma instantaneamente ao ligar: suspeite de curto — compressor travado, placa em curto, cabo esmagado ou emenda molhada. Desarma depois de minutos funcionando: sobrecarga, compressor com corrente alta por falta de gás ou condensadora suja, ou borne frouxo esquentando no quadro.

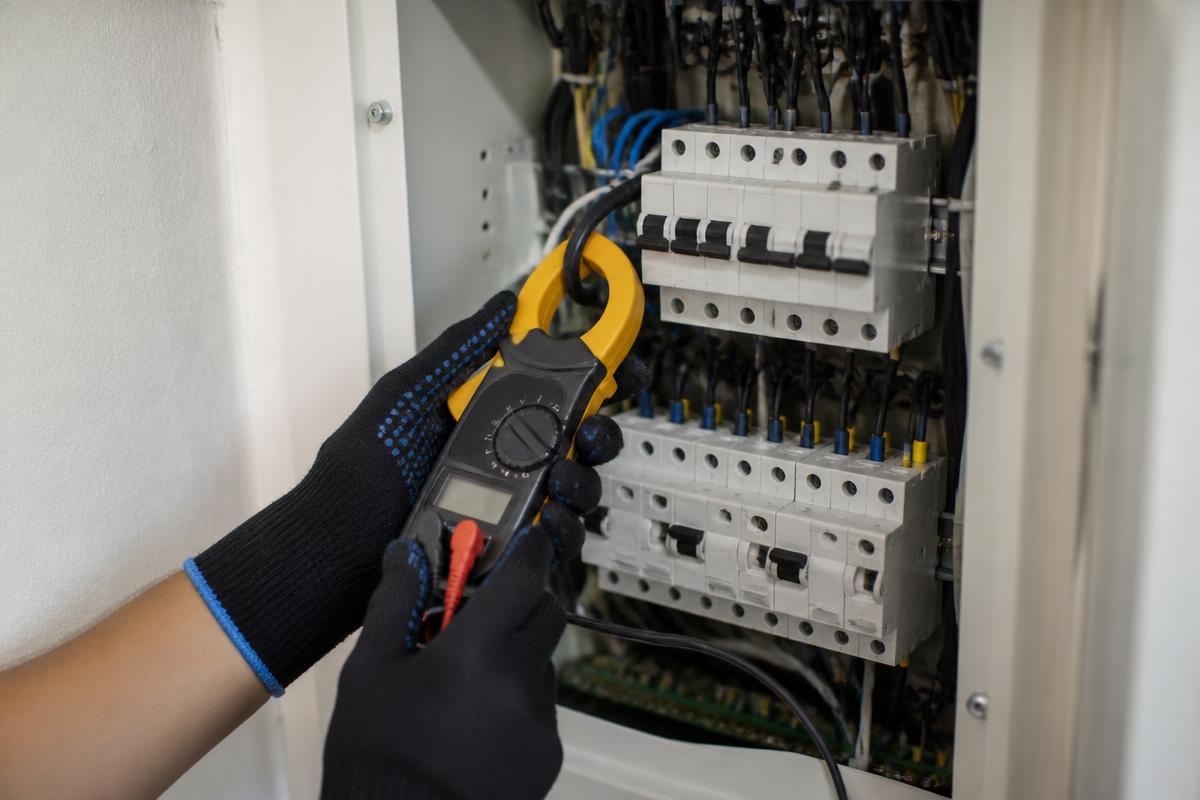

O teste de bancada é com alicate amperímetro: meça a corrente do circuito em funcionamento e compare com a etiqueta do equipamento e com o valor do disjuntor. Se a corrente está acima do nominal do aparelho, o problema está no aparelho, não no quadro. Se a corrente está normal e o disjuntor cai mesmo assim, aí sim o disjuntor pode estar com o mecanismo térmico fadigado — disjuntor antigo que desarmou muitas vezes perde a calibragem.

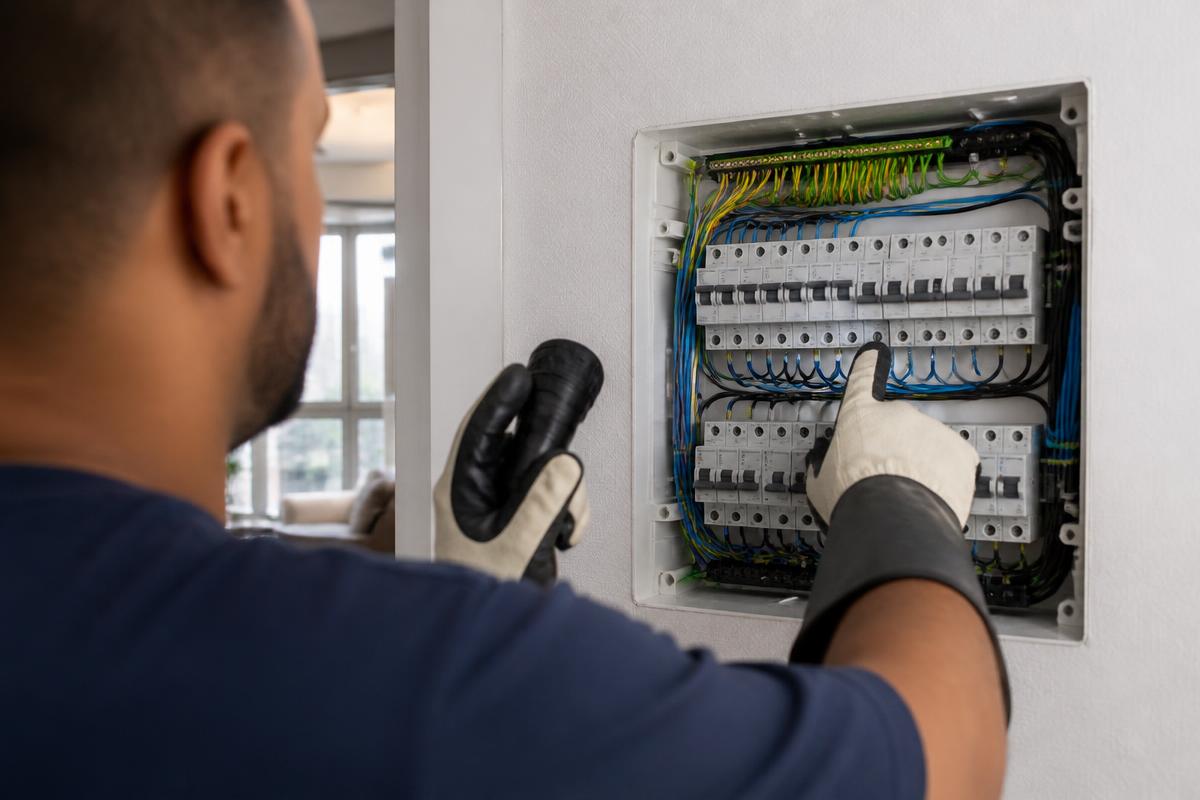

Outro vilão silencioso é o borne frouxo: o parafuso do disjuntor ou do barramento mal apertado cria ponto quente, a isolação do cabo carboniza na entrada do quadro e o calor desarma o disjuntor ou, pior, inicia um princípio de incêndio. Em toda visita por "disjuntor caindo", reapertar bornes e inspecionar sinais de aquecimento faz parte do diagnóstico.

Se o desarme acontece só com o ar-condicionado, temos um guia específico de causas e soluções em ar-condicionado desarmando o disjuntor, e a tabela pronta de dimensionamento em tabela de disjuntor para split de 12.000 BTUs.

O disjuntor protege contra sobrecarga e curto. O interruptor diferencial residual (DR) protege pessoas: ele compara a corrente que sai pela fase com a que volta pelo neutro e desarma quando detecta fuga — a corrente que está passando pelo corpo de alguém ou por uma carcaça energizada. O DPS (dispositivo de proteção contra surtos) desvia para o terra os picos de tensão vindos da rede ou de descargas atmosféricas.

Um quadro bem montado combina os três: disjuntor geral, DR (ou disjuntores DR por circuito) e DPS classe I/II na entrada. Nenhum deles faz o trabalho do outro — instalar DR "no lugar do disjuntor" deixa o circuito sem proteção contra curto; instalar disjuntor "no lugar do DR" deixa as pessoas sem proteção contra choque.

Para quem instala ar-condicionado, esse trio é especialmente importante: o DR de 30 mA no circuito do split evita que uma carcaça energizada por falha de isolação fique esperando alguém tocar, e o DPS preserva as placas eletrônicas do inverter, sensíveis a surto — o item mais caro do equipamento.

Depois de anos olhando quadros de distribuição, os mesmos erros se repetem. Aumentar o disjuntor para parar o desarme sem conferir o cabo — é o mais perigoso, porque desliga a proteção e mantém a causa. Usar disjuntor monopolar em circuito 220 V, como vimos. Emendar cabo de bitola menor no meio do circuito, criando um gargalo que esquenta dentro da parede.

Também é comum encontrar disjuntor de marca desconhecida, sem certificação, com valor nominal impresso mas sem curva definida — componente que pode não desarmar quando deveria. Em quadro de distribuição, economia em componente de proteção é a economia mais cara que existe.

Por fim, o erro de projeto: concentrar tomadas de uso pesado (forno elétrico, air fryer, micro-ondas, lavadora) num único circuito de 20 A. Cada equipamento sozinho funciona; dois ligados juntos derrubam o disjuntor diariamente. A solução é dividir os circuitos, não brigar com o quadro.

Trocar um disjuntor pelo modelo idêntico, com o circuito desligado e identificado, é um serviço que muita gente executa. Mas qualquer trabalho dentro do quadro energizado, troca de fiação, criação de circuito novo ou diagnóstico de curto intermitente deve ficar com profissional habilitado, de preferência com NR-10. O risco não é só o choque: é o arco elétrico, que queima sem encostar.

Chame um técnico imediatamente se houver cheiro de queimado no quadro, marcas escuras nos bornes, disjuntor que não rearma, cabo com isolação derretida ou desarmes repetidos mesmo com os equipamentos desligados. São sinais de falha de isolação ou ponto quente — e ponto quente em quadro é a principal origem elétrica de incêndio residencial.

Para o técnico de refrigeração, o domínio do quadro é parte do serviço: saber medir corrente, conferir aperto e dimensionar proteção é o que separa o diagnóstico completo do "testa aí e me fala".
