Qual Disjuntor Usar no Ar-Condicionado? Tabela por BTU

As faixas abaixo aparecem com frequência em equipamentos residenciais, mas dois aparelhos com os mesmos BTUs podem pedir proteções diferentes. Tecnologia inverter, eficiência, ciclo quente/frio e projeto elétrico alteram a corrente.

Não encontrou seu valor exato? Isso é esperado. BTU mede capacidade térmica; ampere mede corrente elétrica. Para descobrir a especificação correta, identifique marca, modelo completo, sufixo e tensão e consulte o manual técnico ou de instalação.

A resposta responsável é: use o valor indicado no manual do modelo. Em aparelhos de 12.000 BTUs 220 V, 10 A e 16 A são especificações comuns, mas não intercambiáveis por conveniência.

1. Fotografe a plaqueta da condensadora e anote modelo, tensão, corrente nominal e potência.
2. Localize o manual de instalação pelo modelo completo, incluindo letras e sufixos.
3. Confira se o fabricante informa disjuntor, seção dos condutores e forma de alimentação.
4. Peça ao eletricista para validar queda de tensão, agrupamento, temperatura, método de instalação e capacidade de curto-circuito.

Se o manual manda 10 A, não suba automaticamente para 16 A porque “todo split usa 16”. Se manda 16 A, não instale 10 A esperando que a curva resolva. A especificação do equipamento e a proteção do cabo precisam funcionar juntas.

Procure estes dados, nesta ordem:

• Manual de instalação: pode informar disjuntor recomendado, seção mínima e requisitos do circuito.
• Plaqueta da unidade: identifica tensão, frequência, corrente e potência do modelo.
• Projeto ou cálculo elétrico: confirma se o cabo suporta a corrente nas condições reais do imóvel.

Não use apenas a potência de refrigeração em BTU/h para calcular corrente. Também evite escolher proteção pela corrente medida em um único momento: o inverter varia a rotação e o convencional apresenta comportamento de partida diferente.

No dimensionamento, três valores precisam ser compatíveis:

• Ib: corrente de projeto do circuito.
• In: corrente nominal do dispositivo de proteção.
• Iz: capacidade de condução dos condutores nas condições de instalação.

A relação Ib ≤ In ≤ Iz resume o princípio: o disjuntor deve permitir o funcionamento normal e atuar antes que o condutor seja submetido a uma corrente acima da que pode suportar. Mas essa verificação ainda não encerra o projeto; entram também queda de tensão, curto-circuito, coordenação, número de condutores agrupados e temperatura.

Por isso, trocar somente o disjuntor por outro “mais forte” é um erro. Se o novo In ficar acima do Iz real do cabo, o fio pode aquecer sem a proteção adequada.

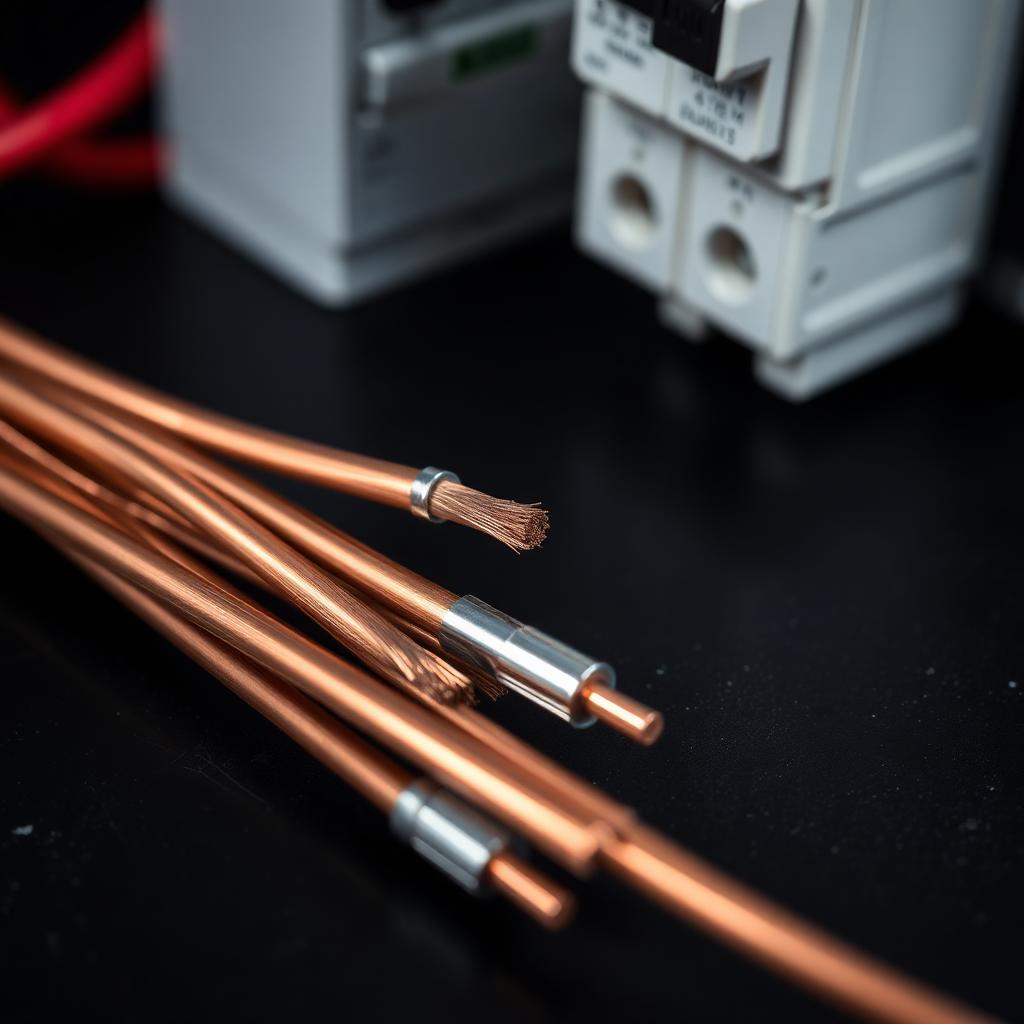

É comum ver recomendações prontas de 2,5 mm² para qualquer split residencial. Essa simplificação ignora situações que exigem seção maior:

• percurso longo entre quadro e equipamento;
• cabos agrupados no mesmo eletroduto;
• temperatura elevada no trajeto;
• método de instalação com menor dissipação;
• corrente ou proteção maior prevista no manual;
• queda de tensão acima do aceitável.

O cabo também não deve ser escolhido isoladamente. Disjuntor, condutores, terminais, seccionamento, aterramento e capacidade do quadro formam um único sistema.

A curva indica a faixa de atuação magnética do disjuntor diante de correntes elevadas instantâneas. Em termos gerais, a curva B atua com múltiplos menores da corrente nominal que a curva C. Muitos equipamentos com motor usam curva C, mas dizer “ar-condicionado é sempre curva C” é tecnicamente excessivo.

Equipamentos inverter podem ter partida controlada e características eletrônicas próprias; modelos convencionais podem apresentar pico de partida mais acentuado. A escolha deve respeitar o manual, a corrente de partida e as condições de curto-circuito do circuito. Curva não corrige cabo subdimensionado nem defeito no aparelho.

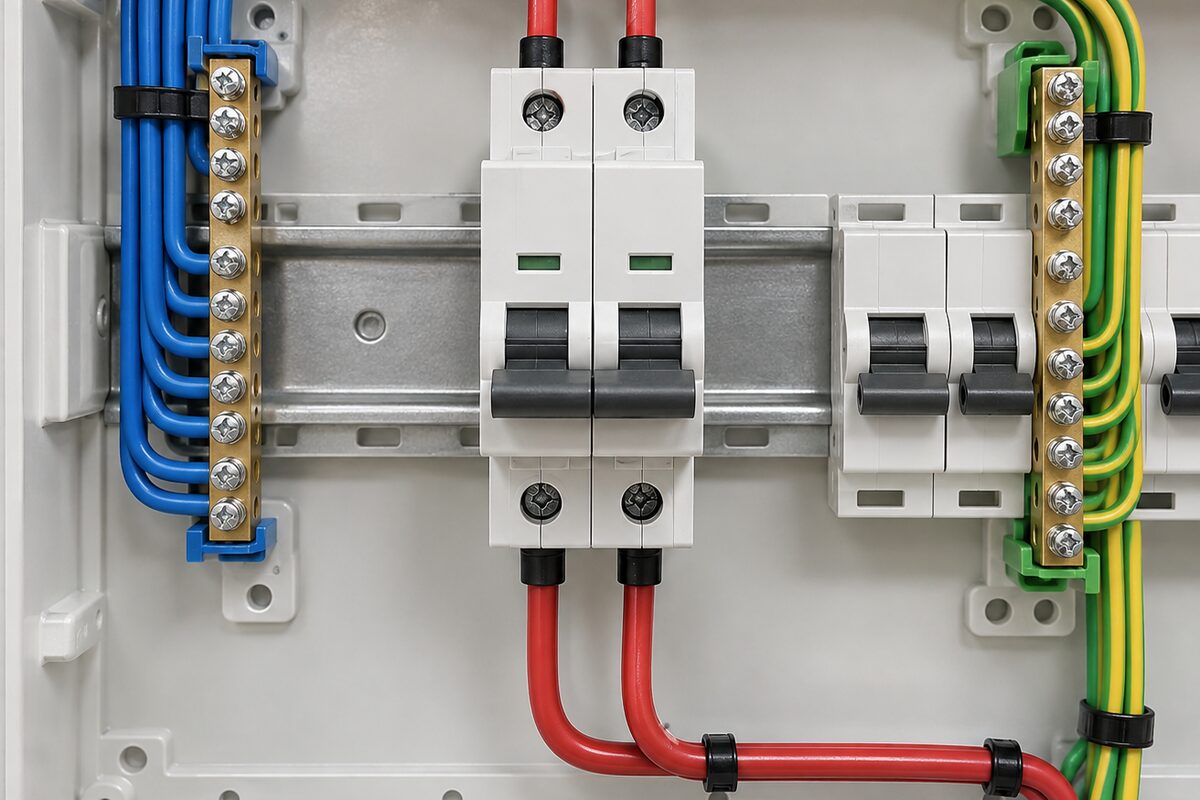

Em alimentação 220 V entre duas fases, o seccionamento e a proteção devem considerar os dois condutores ativos conforme o projeto, normalmente com dispositivo bipolar de atuação conjunta. Em 127 V com fase e neutro, a configuração é diferente. A rede local, o esquema de aterramento e as instruções do fabricante precisam ser conhecidos antes da montagem.

Não improvise dois disjuntores monopolares independentes para substituir um dispositivo multipolar apropriado: eles podem não atuar ou seccionar simultaneamente.

O momento do desarme ajuda a direcionar o diagnóstico:

Cheiro de queimado, escurecimento, estalos ou aquecimento no quadro exigem desligamento imediato e atendimento profissional.

• Modelo, sufixo e tensão conferidos na plaqueta.
• Manual de instalação localizado e lido.
• Circuito destinado ao equipamento, sem extensão, benjamim ou adaptador.
• Disjuntor compatível com o manual e com os condutores.

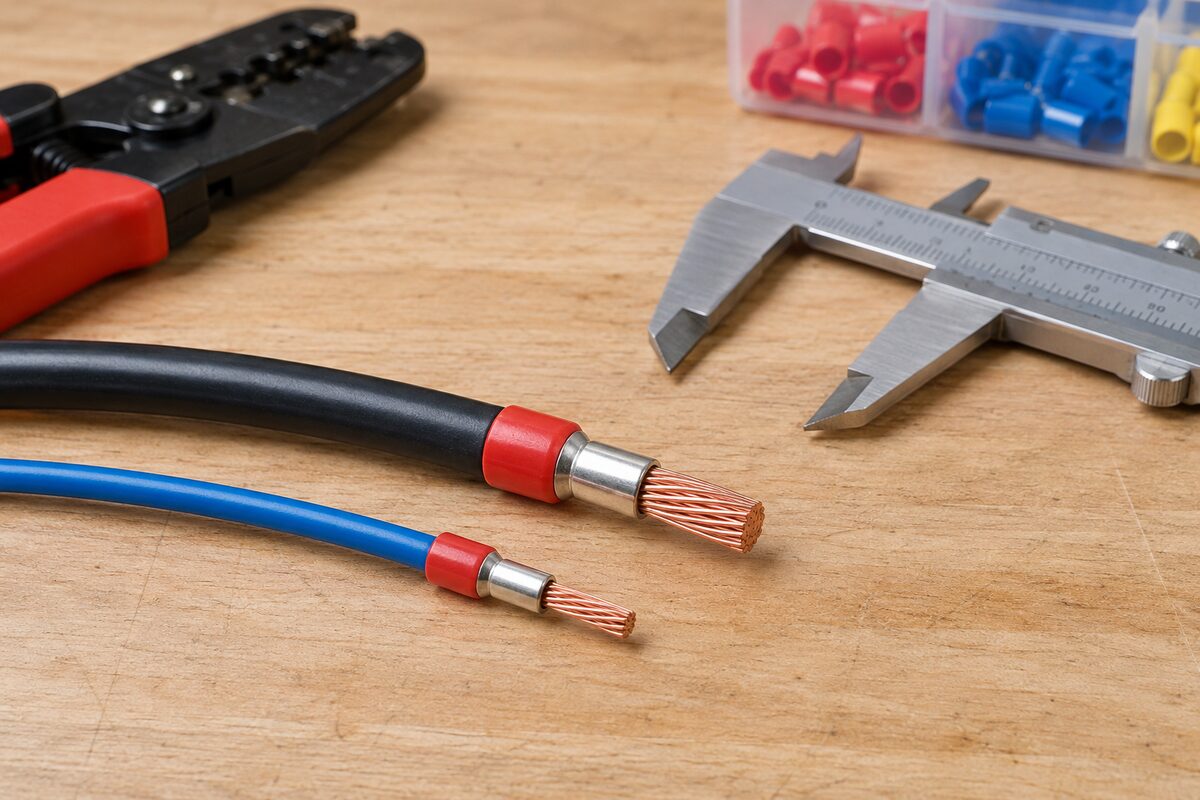

• Bitola calculada para corrente, distância e método de instalação.

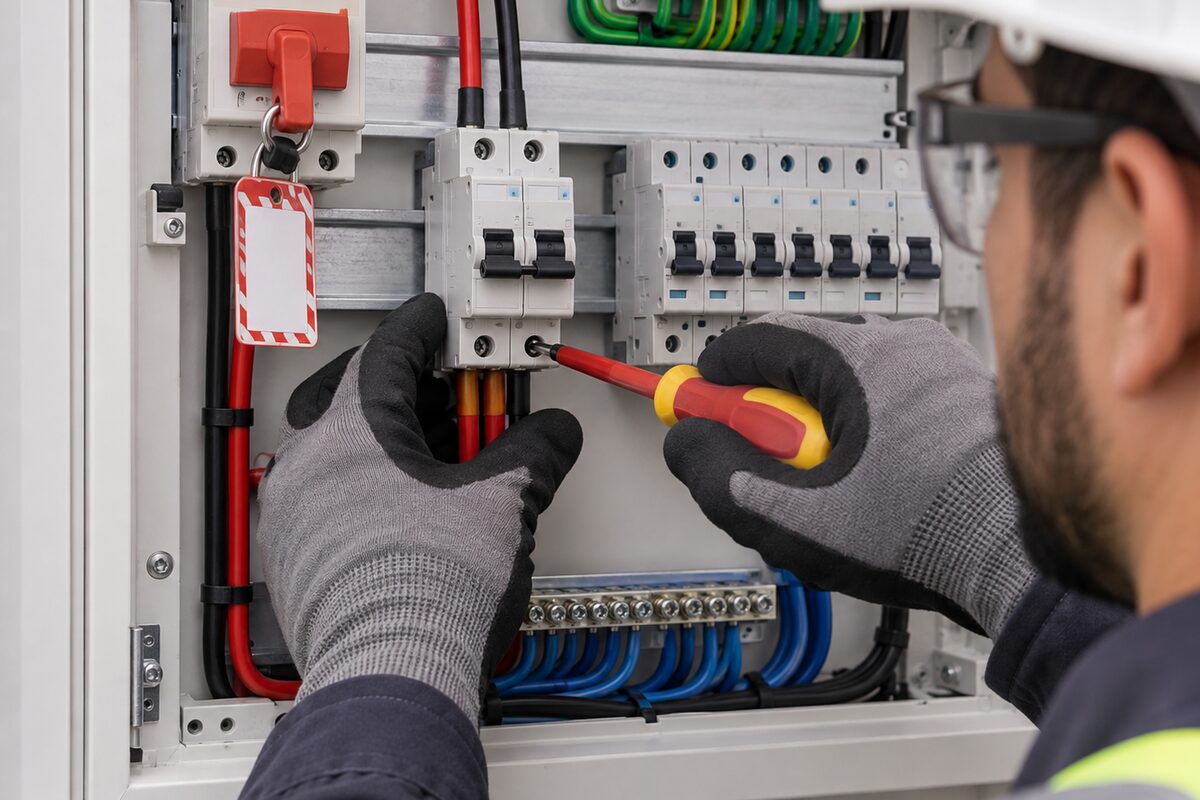

• Conexões apertadas com o torque especificado pelo fabricante.
• Aterramento e demais proteções verificados.

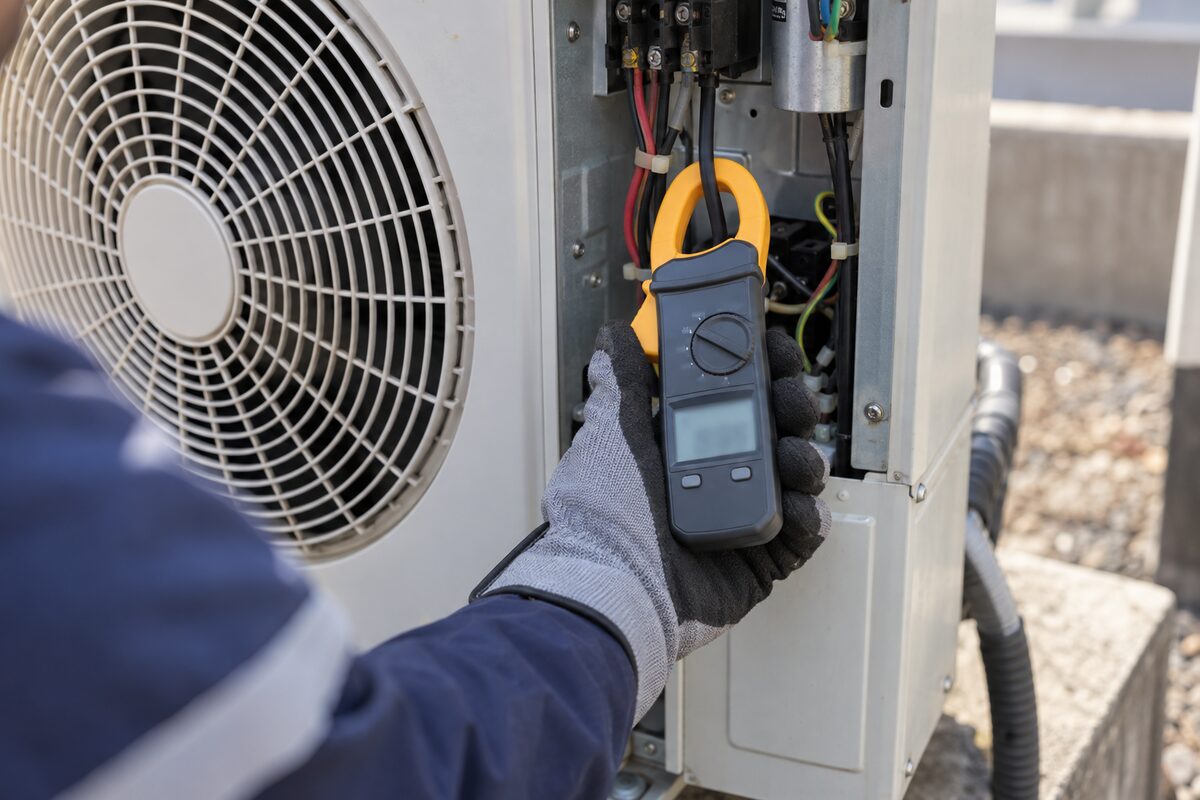

• Tensão e corrente medidas durante o comissionamento.

Para complementar o diagnóstico, veja também quantos amperes consome um ar-condicionado de 12.000 BTUs e por que o ar-condicionado desarma o disjuntor.

Esta tabela foi estruturada para responder à dúvida inicial sem fingir que BTU substitui projeto elétrico. A conferência final deve usar a edição vigente da ABNT NBR 5410, o manual oficial do fabricante e os dados do modelo instalado.

Como fabricantes podem revisar produtos e manuais, a Refrimaq recomenda confirmar os documentos do modelo exato antes de qualquer alteração no circuito.
