Ar-Condicionado 110v: O Que Saber Antes de Comprar e Instalar

Acima de 12.000 BTUs praticamente não existe modelo em 110v. A corrente ficaria alta demais para um circuito residencial comum — não é escolha comercial, é limitação elétrica.

Consumo é medido em kWh, não em amperes. Um aparelho de 12.000 BTUs consome aproximadamente a mesma energia nas duas tensões, porque a potência é a mesma.

O que muda é a corrente, e ela afeta a instalação, não a conta:

• Fio mais grosso e disjuntor maior → obra mais cara.
• Corrente maior → mais perda por aquecimento no cabo, principalmente em circuito longo.

Ou seja: 110v não economiza energia e ainda encarece a instalação. A vantagem dele é outra — não depender de rede 220v.

• Imóvel só com 110v e sem previsão de reforma elétrica.
• Aluguel, onde alterar a instalação não é opção.
• Ambiente pequeno, que resolve com 9.000 ou 12.000 BTUs.
• Aparelho único, sem outros de alta corrente no mesmo quadro.

• Precisa de mais de 12.000 BTUs — a oferta some.
• Vários aparelhos na mesma casa, somando corrente.
• Quadro antigo sem folga de carga.
• Circuito longo entre o quadro e o ponto, onde a perda pesa.
• Já existe 220v disponível no imóvel.

Vale para as duas tensões, mas em 110v os números são maiores:

1. Circuito exclusivo, com disjuntor e cabo próprios saindo do quadro. Exigência da NBR 5410.
2. Disjuntor curva C — a curva B desarma no pico de partida do compressor.
3. Bitola conforme a corrente e a distância. Circuito longo pede fio mais grosso por queda de tensão.
4. Aterramento efetivamente ligado, não só o terceiro furo na tomada.
5. DR, conforme o local da instalação.
6. Ligação direta quando o fabricante exigir, em vez de tomada.

A tabela completa por BTU e voltagem está em tabela de disjuntor para ar-condicionado.

Como o 110v limita a capacidade, confira se o ambiente cabe na faixa disponível:

Some capacidade se houver: sol da tarde na janela, laje exposta, mais de duas pessoas no ambiente, computador ou TV grande ligados, pé-direito alto.

Aparelho subdimensionado é pior que aparelho caro: trabalha sem parar, nunca atinge a temperatura e consome mais que um modelo correto.

Não confie no que dizem — confirme:

1. Olhe o quadro. Circuitos identificados e disjuntores bipolares sugerem 220v.

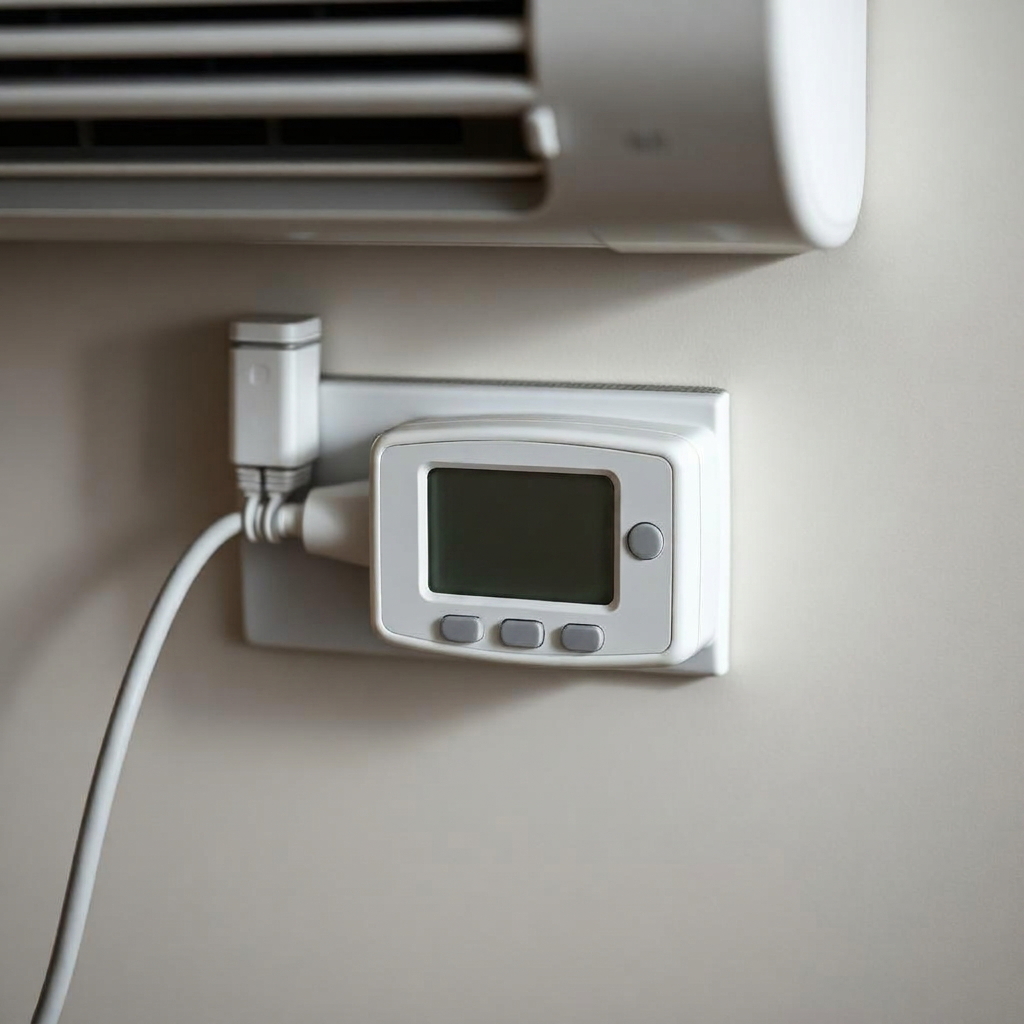

2. Meça com multímetro, na escala de tensão alternada, com as pontas nos dois furos maiores da tomada.
3. Confira outros aparelhos já instalados no mesmo circuito e sua tensão.
4. Consulte a conta de luz, que costuma indicar o padrão de fornecimento.

Não sabendo usar multímetro, peça ao eletricista na visita de orçamento — é medida de dois minutos.

⚠️ Nunca meça com as pontas improvisadas nem com fio desencapado na mão.

• Ligar aparelho 220v em 110v ou vice-versa. Não é questão de "funcionar mais fraco" — queima.
• Usar transformador ou autotransformador para alimentar split. Motores com partida exigem capacidade que esses aparelhos raramente entregam, e o conjunto trabalha aquecido.
• Aumentar o disjuntor porque desarma. Ele protege o cabo, não o aparelho.
• Usar extensão ou benjamim.
• Reaproveitar circuito de tomadas existente.
• Assumir a bitola do fio sem conferir a que está instalada.

1. Qual a tensão do ponto onde o aparelho vai ficar — meça, não pergunte.
2. Qual a corrente nominal do modelo, na plaqueta ou no manual.
3. Há disjuntor livre no quadro com espaço para o circuito novo?
4. Qual a distância do quadro até o ponto, pelo caminho real do eletroduto.
5. A capacidade em BTUs atende o ambiente? Aparelho subdimensionado trabalha sem parar e consome mais.

Leve as respostas 2 e 4 ao eletricista. São elas que definem disjuntor e bitola.

O aparelho custa parecido nas duas tensões. A diferença aparece no material elétrico:

Em circuito curto a diferença é pequena. Em circuito longo, o cabo mais grosso pesa — e a distância entra na conta pelo caminho real do eletroduto, não em linha reta.

• ☐ Medi a tensão do ponto (ou pedi ao eletricista)
• ☐ Anotei a corrente nominal da plaqueta do modelo
• ☐ Confirmei que a capacidade atende a área do ambiente
• ☐ Há espaço livre no quadro para o disjuntor novo
• ☐ Medi a distância real do quadro até o ponto
• ☐ Confirmei que existe aterramento no circuito
• ☐ O orçamento do eletricista inclui disjuntor, cabo e eletroduto
