Como Usar o Multímetro no Conserto de Eletrodomésticos: Tensão, Continuidade e Resistência

Pergunta → preparação → medição → referência → próximo teste. O resultado precisa ser coerente com o sintoma.

Comece identificando modelo, versão, sintoma e condição em que aparece. Consulte esquema, pinout e sequência de funcionamento. Só então defina a primeira medição: um aparelho que não liga pede uma pergunta diferente de outro que liga e não aquece.

Os testes sem alimentação e a inspeção preparada costumam reduzir hipóteses antes de qualquer ensaio energizado. Não siga uma ordem rígida de peças supostamente mais baratas: a evidência e o circuito indicam onde investigar.

Registre pontos, função, valor e referência. Um diagnóstico reproduzível distingue “não foi encontrado defeito neste teste” de “peça aprovada em todas as condições”.

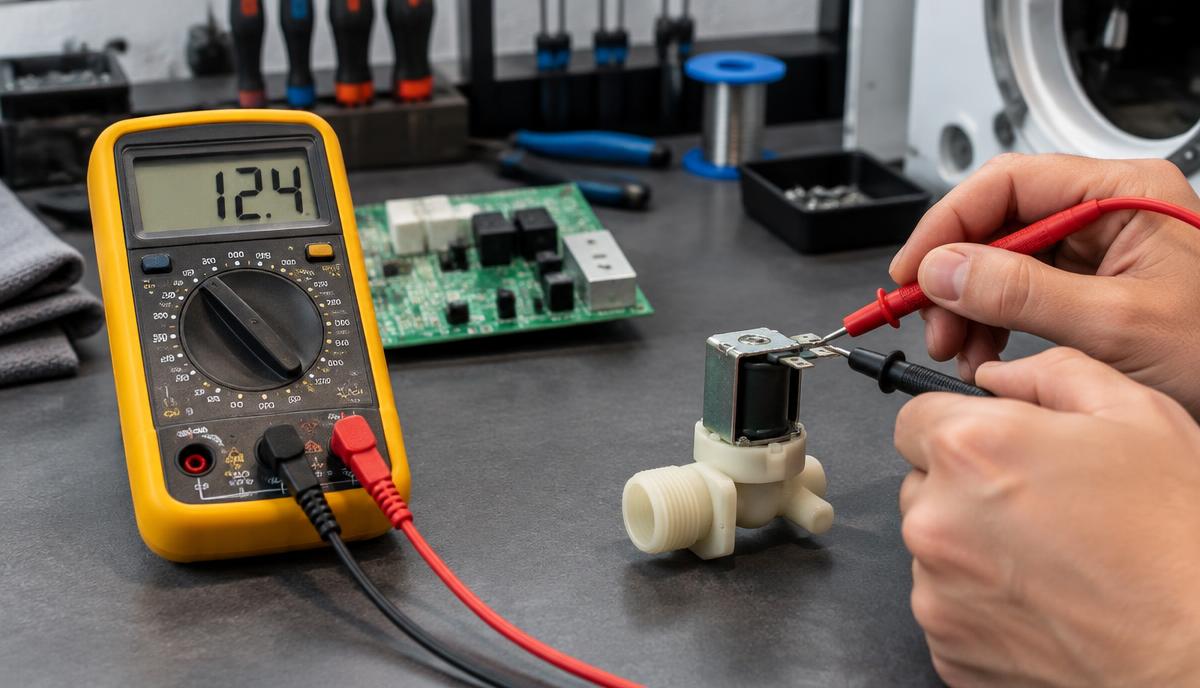

O princípio de tensão em paralelo é mostrado numa pilha pequena. Em eletrodomésticos, os pontos e a segurança vêm do esquema.

Medições energizadas em eletrodomésticos exigem profissional preparado. O circuito pode conter rede AC, alta tensão DC e referências não isoladas. Não use a palavra “terra” para qualquer negativo: condutor de proteção e retorno da lógica têm funções distintas.

Na alimentação, compare valor nominal e comportamento na condição da falha. Na fonte da placa, procure as tensões e pontos indicados pelo fabricante: 5 V e 12 V são exemplos possíveis, não padrões universais.

Saída zerada pode resultar de entrada ausente, comando não solicitado, proteção ativa, curto na carga ou falha da fonte. Uma saída de potência desligada também pode ser normal naquela etapa do ciclo. Verifique a sequência de comando e os intertravamentos antes de condenar a placa.

Se há comando e a carga não responde, confira caminho, ligação e comportamento sob carga. Uma leitura de tensão por instrumento de alta impedância pode não representar energia suficiente disponível. A investigação pode precisar de acessórios e outros instrumentos previstos pelo fabricante.

Veja medição de tensão e teste de placa de geladeira para organizar as hipóteses.

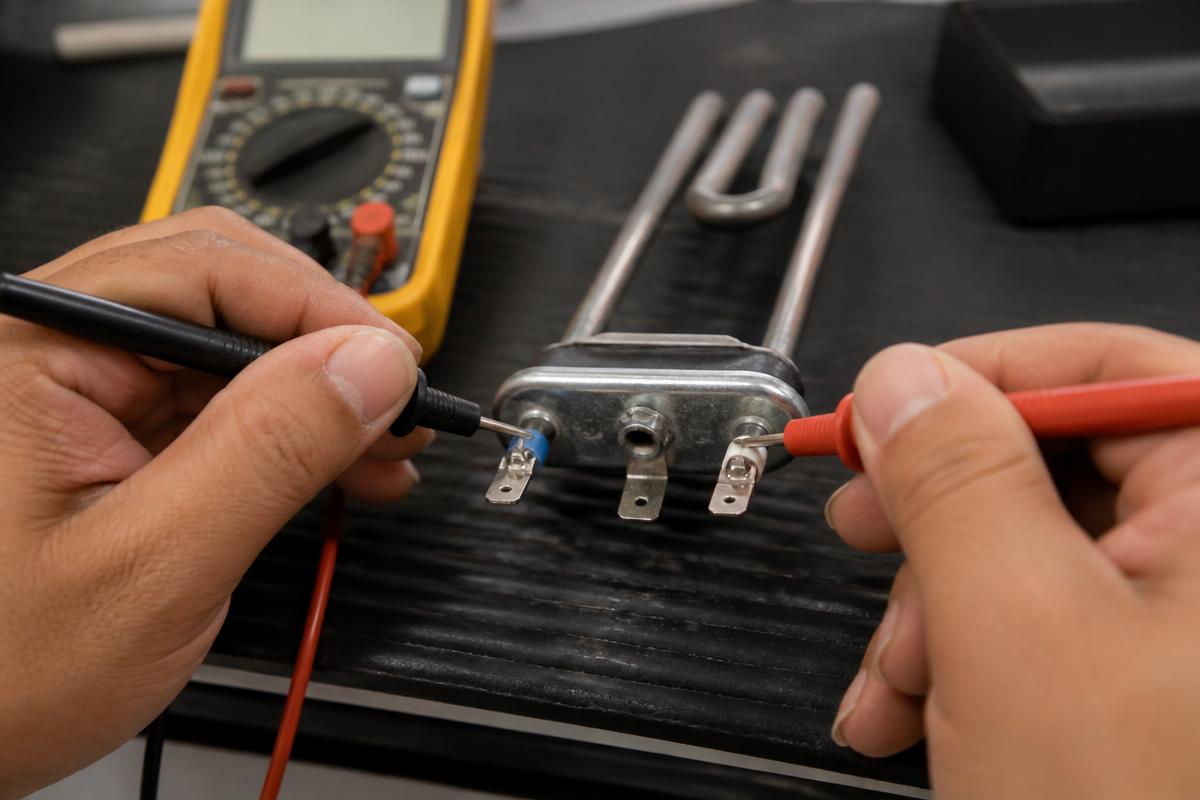

O componente precisa estar sem alimentação e isolado. Confira primeiro o próprio multímetro e suas pontas.

Valide a função juntando as pontas e observando som e resistência; depois meça a peça isolada no estado esperado. No chicote, desconecte as extremidades, siga o pinout e teste cada condutor correspondente. Caminhos paralelos podem produzir continuidade aparente.

No fusível, resistência compatível indica filamento condutor, mas não confirma especificação ou causa da falha anterior. Na chave, teste repouso e acionamento pelos pares definidos. No protetor rearmável, confira temperatura e condição de rearme antes de interpretar abertura.

Não aplique o bipe como critério para todas as bobinas. Uma válvula pode ter resistência acima do limiar sonoro e estar dentro da especificação. Um contato oxidado pode bipar e falhar ao alimentar carga.

Micro-ondas têm energia armazenada perigosa; testes internos de fusíveis e microchaves exigem preparação profissional, mesmo fora da tomada. Não elimine intertravamentos. O treino inicial deve ficar em fio, resistor e chave separados de qualquer aparelho.

Aprofunde em continuidade e protetor térmico.

Para NTC, registre temperatura real e valor depois da estabilização prevista. Compare em pontos de teste especificados. Uma leitura constante só é suspeita quando a temperatura mudou de forma suficiente e o método foi validado; tocar com a mão não cria uma referência precisa.

Para aquecedor puramente resistivo de 2.000 W em 220 V, R = 220²/2.000 dá 24,2 Ω na condição nominal. Esse cálculo é ilustrativo e não substitui tolerância, temperatura e ensaio de isolamento do fabricante.

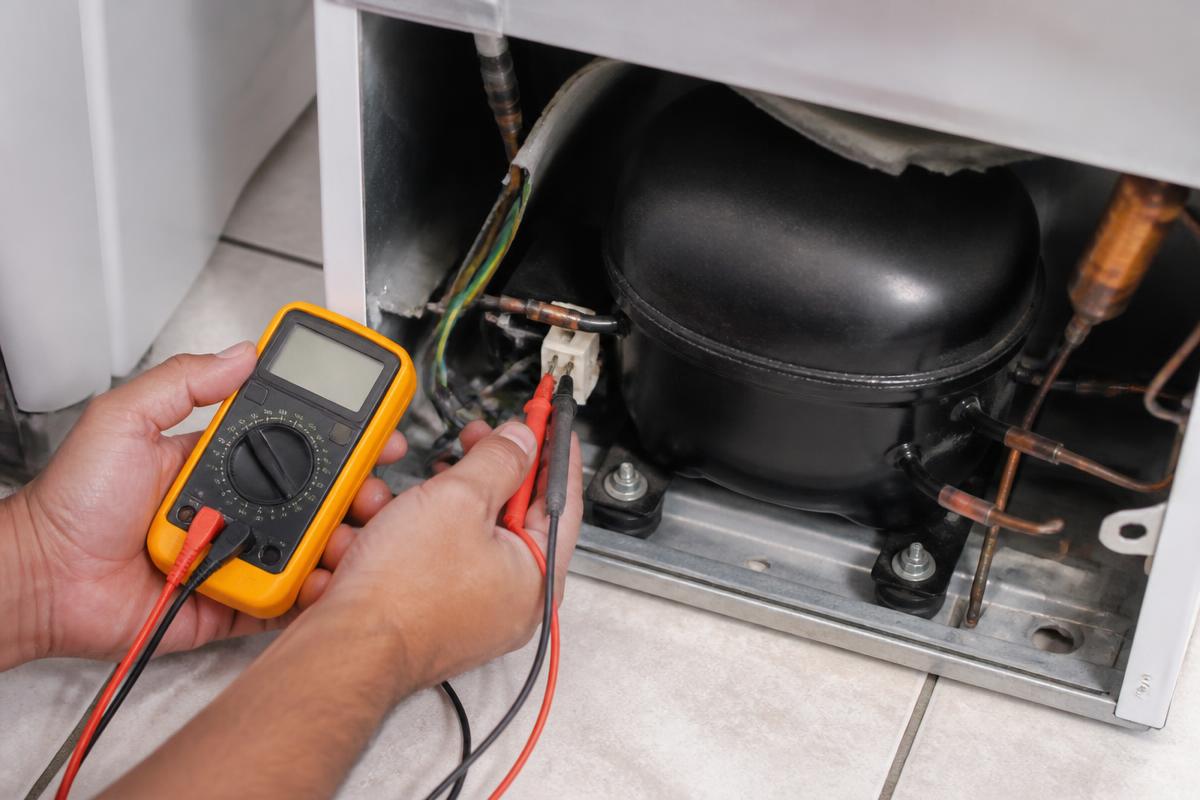

Para motores, identifique se são monofásicos convencionais, trifásicos ou controlados por inverter. A relação entre enrolamentos depende da construção. Capacitor exige função e procedimento próprios: capacitância e tolerância.

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

Não use fusível maior para evitar queimar nem transforme abertura de proteção em defeito a contornar. A proteção pode estar atuando por uma falha real. Investigue a causa, registre e preserve o circuito.

Um ensaio energizado não deve ser repetido apenas para obter uma leitura “bonita”. Se a condição de segurança ou o acesso não forem adequados, interrompa e prepare outro método. A configuração deve ser alterada com as pontas retiradas do circuito.

Confirme função no visor e entrada da ponta vermelha antes de cada teste.

As inscrições do seu multímetro definem quais funções compartilham cada borne. Preta no COM e vermelha no borne indicado, com botão SELECT quando necessário. A posição dos furos não é um padrão para copiar de outro aparelho.

Registre unidade completa: 4,7 kΩ significa 4.700 Ω; 0,470 MΩ significa 470.000 Ω. Em capacitância, mF e µF também são diferentes. Escrever só os algarismos impede uma comparação confiável.

Uma ficha útil contém modelo do aparelho, peça, sintoma, função e faixa, pontos, condição de alimentação, temperatura quando relevante, leitura e valor de referência. Acrescente a limitação do teste e a ação seguinte.

Consulte símbolos e unidades e leitura digital. A qualidade do diagnóstico começa por dados que outra pessoa consiga verificar.

Para o iniciante, pratique com pilha pequena e peças isoladas. Para o técnico, reúna resultados coerentes com a sequência do aparelho e execute a validação depois do reparo. Medição de bancada, teste de isolamento e funcionamento são avaliações diferentes.

Interrompa uso diante de choque, fumaça, cheiro de queimado ou proteção que desarma repetidamente. Não abra sistema selado, não faça ponte em segurança e não acesse capacitor de alta energia sem preparação.

Se todos os testes elétricos realizados estiverem compatíveis e o sintoma permanecer, não declare automaticamente “falta de gás” ou “placa boa”. Falhas mecânicas, comando intermitente, circulação de ar e sistema de refrigeração exigem seus próprios métodos.

Ao entregar, registre o que foi medido, o que foi reparado e como foi validado. Declare o que não foi ensaiado. Esse registro ajuda a evitar retrabalho e sustenta o treinamento com evidência.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
