Como Testar o Compressor da Geladeira com Multímetro (Passo a Passo)

Desenergize todas as fontes, impeça religamento e execute a preparação elétrica. Se houver capacitor, trate a energia armazenada pelo procedimento adequado; não use curto com ferramenta. Superfície quente pode causar queimadura, e espera fixa não comprova resfriamento ou descarga.

Identifique fluido e riscos do sistema. R-600a e outros refrigerantes inflamáveis exigem cuidados específicos; não provoque faísca, chama ou abertura do circuito como parte de um teste elétrico. Documente fios e acessórios antes de remover.

Separe o manual do compressor, do aparelho e do instrumento. Cabos, função, faixa e proteção devem corresponder ao ensaio. O acesso é trabalho profissional; o dono pode registrar sintomas sem abrir a caixa elétrica.

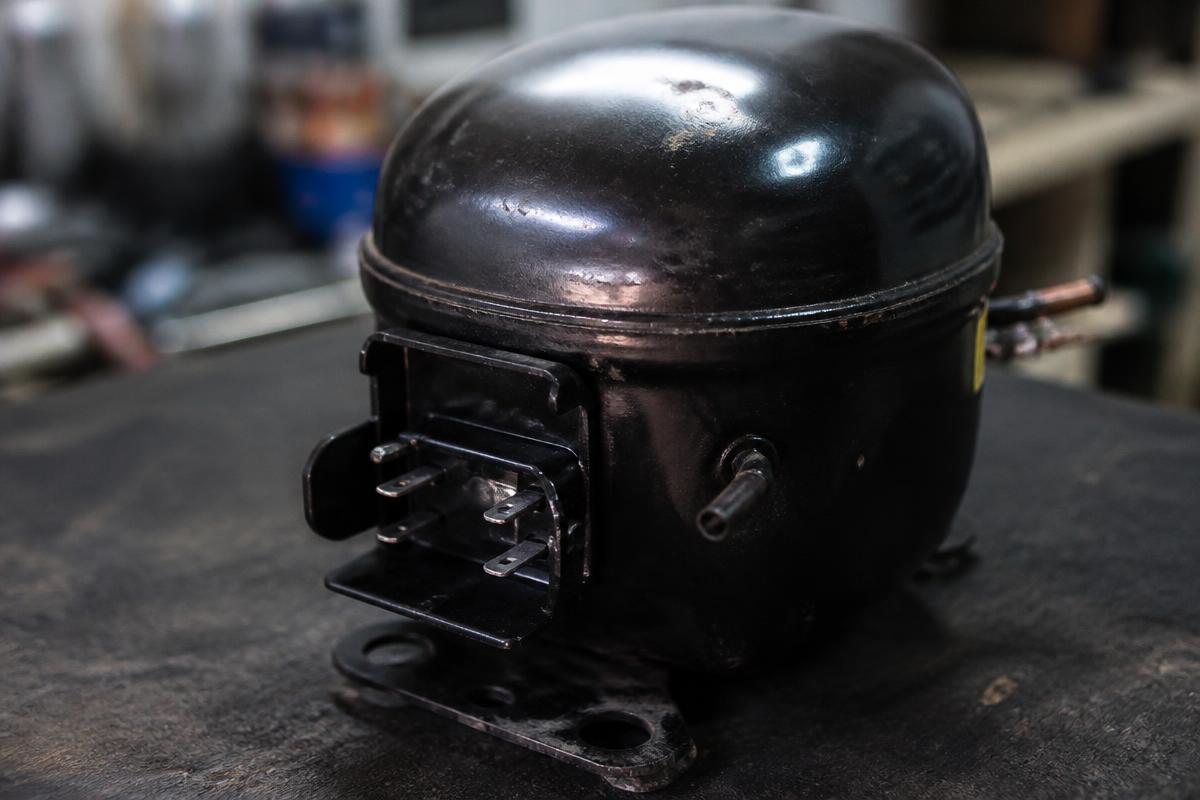

Num monofásico convencional com enrolamentos de trabalho e partida ligados ao comum, o circuito permite três medições entre terminais. O conjunto de partida e o protetor fazem parte do funcionamento e precisam ser identificados.

Não aplique C, R e S a um compressor inverter de terminais U, V e W. Resistência, equilíbrio entre fases, isolamento e controlador seguem sua documentação. Também não alimente esses terminais diretamente pela rede.

Mesmo no convencional, o enrolamento de partida e seus acessórios dependem do tipo de motor. A posição dos pinos e a permanência de componentes no circuito não são universais. O esquema é a referência, não uma foto de outro compressor.

Exemplo elétrico de um compressor convencional com C, R e S. Não é um mapa físico universal dos pinos.

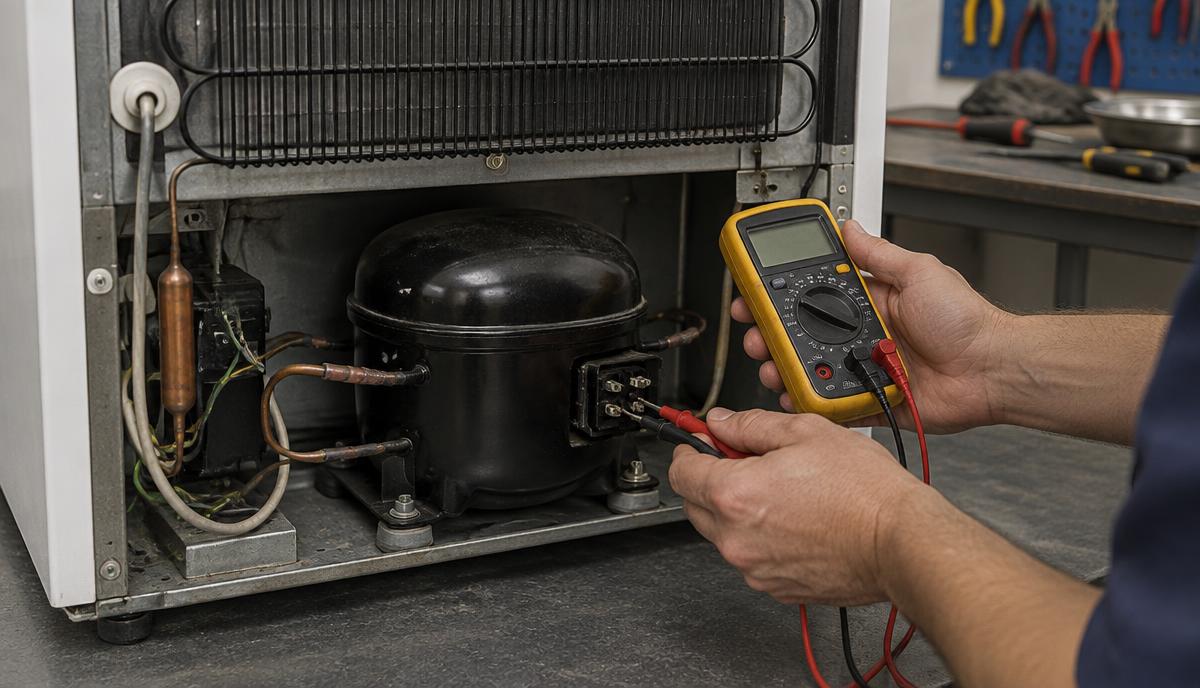

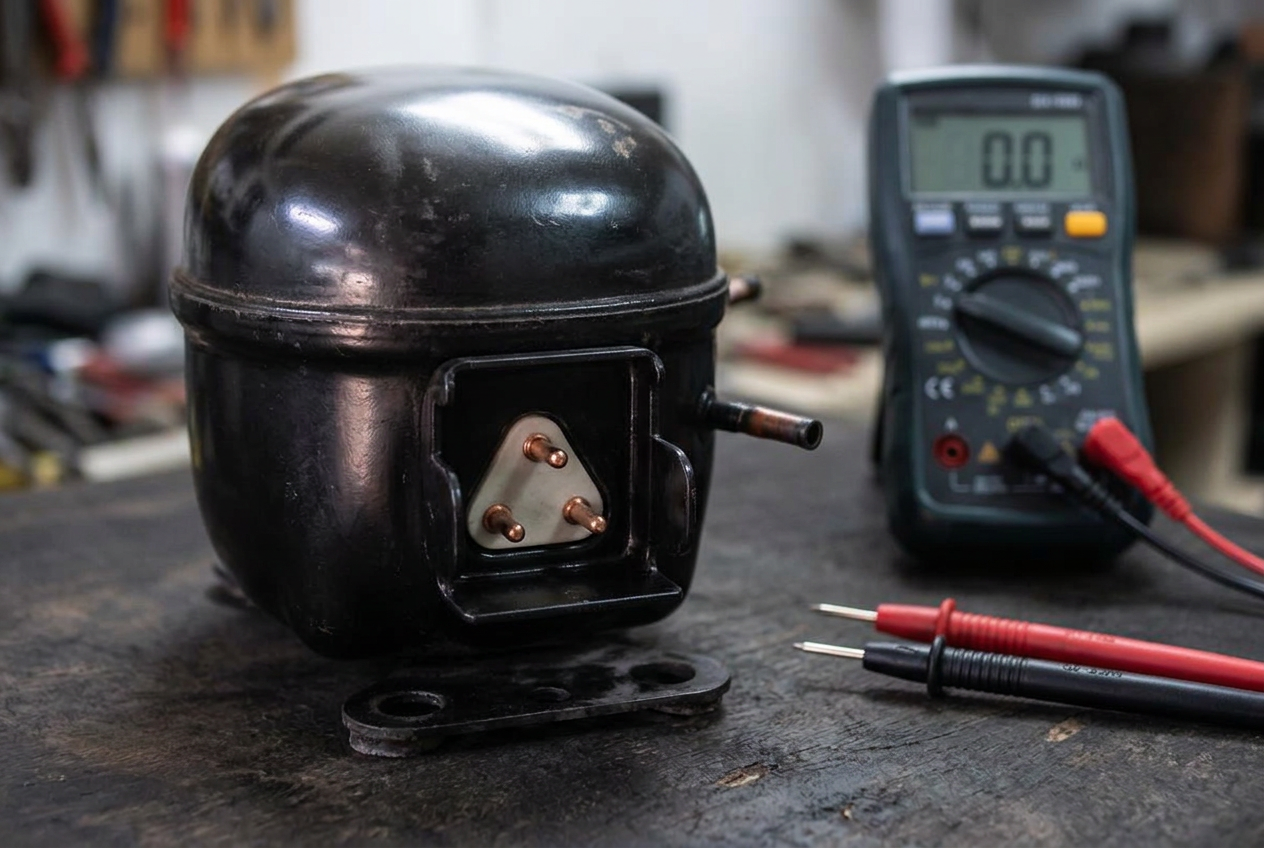

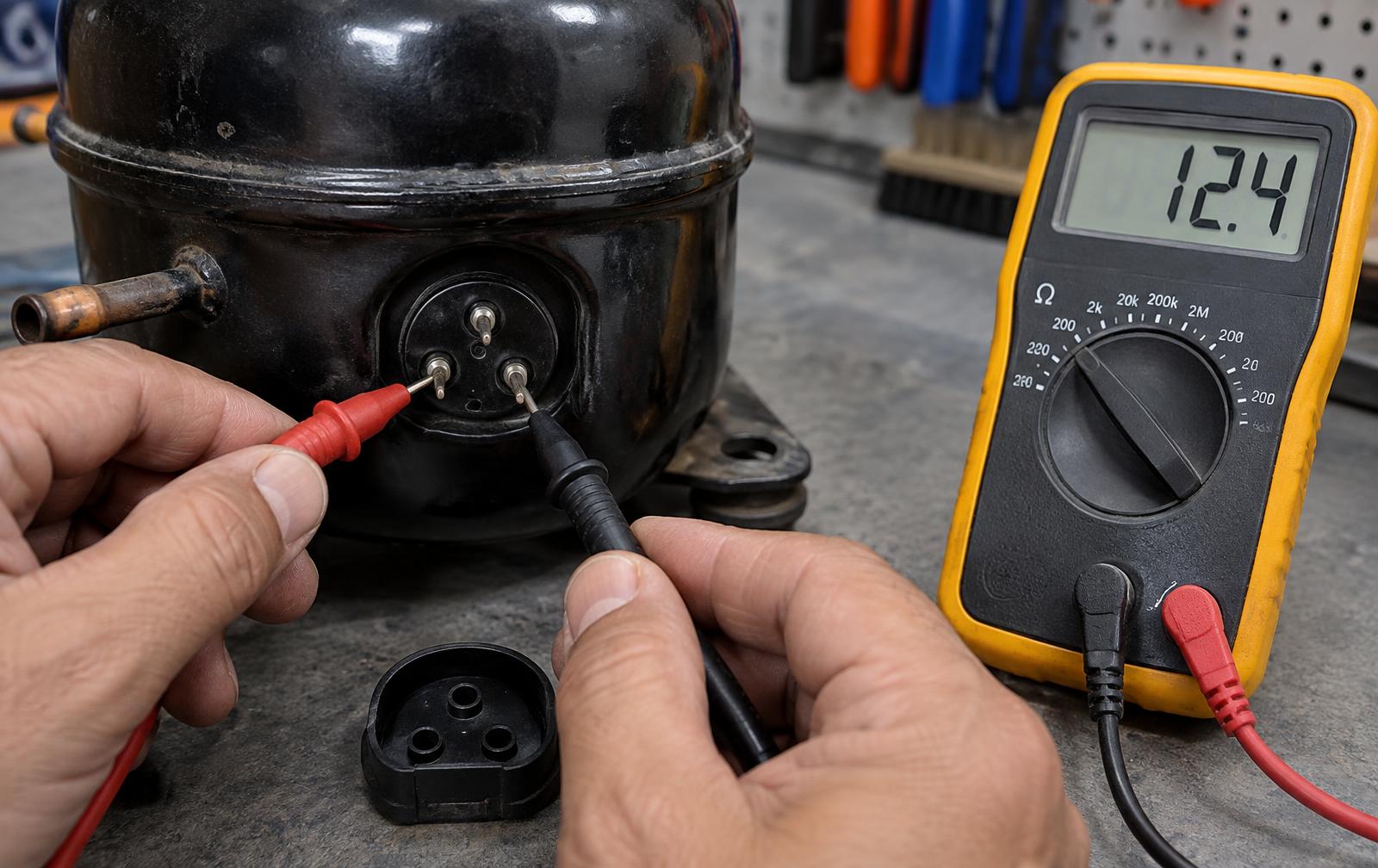

Use as marcações e o diagrama do fabricante. Com o conjunto isolado, meça os três pares e anote. No circuito convencional mostrado, R–S atravessa os dois enrolamentos, e o comum é a ligação entre eles.

A maior leitura pode ajudar a reconhecer o par externo nesse arranjo, mas isso exige circuito correto, proteções no estado previsto e medições válidas. Identificar partida e trabalho apenas pela menor e maior resistência não substitui o esquema.

Se as leituras forem inesperadas, não conclua curto de espiras nem force a identificação. Confira temperatura, protetor interno, contato e documentação. Três pinos não bastam para afirmar que é um monofásico convencional.

Não use tabela por HP como valor oficial de resistência. Modelo, tensão, construção e temperatura alteram os resultados. Confira primeiro a resistência das pontas e compare com a tabela do fabricante.

No circuito convencional, C–R mais C–S é aproximadamente R–S, considerando as contribuições de medição. A conta coerente não exclui curto entre espiras nem aprova o compressor completo. Não existe tolerância universal de 5% para condenação por essa soma.

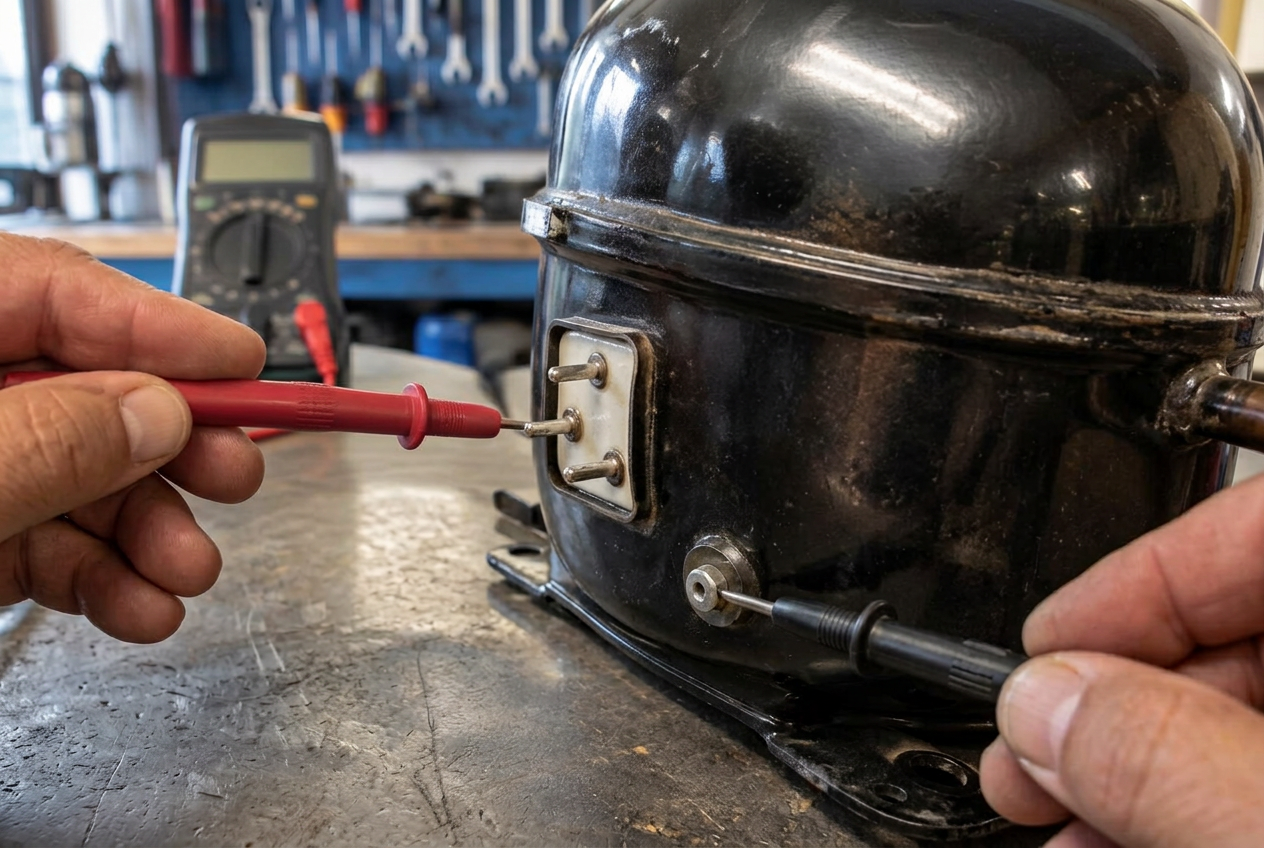

Uma medição em Ω entre terminal e ponto de carcaça previsto pode revelar um caminho condutivo grosseiro. Contato inadequado, tinta, umidade ou acessórios conectados interferem na interpretação. Siga o procedimento e não danifique a carcaça para criar acesso improvisado.

OL no multímetro significa que ele não mediu resistência naquela faixa; não certifica isolamento na tensão de trabalho. O ensaio com instrumento de isolamento precisa de tensão, conexão e critério específicos do fabricante, com eletrônica protegida ou desconectada conforme a documentação.

Não aplique megômetro indiscriminadamente em controlador inverter, sensores ou placa. Não adote 1 MΩ ou 10 MΩ como condenação universal. Diante de caminho inesperado para carcaça, interrompa o uso e confirme a falha pelo método apropriado.

Cada resultado orienta uma próxima verificação. “Compatível em Ω” não significa “compressor perfeito”.

Som e tempo de funcionamento são observações, não vereditos. Registre a condição em que ocorre e evite novas tentativas repetidas sem avaliação. O roteiro muda conforme o modelo e o tipo de controle.

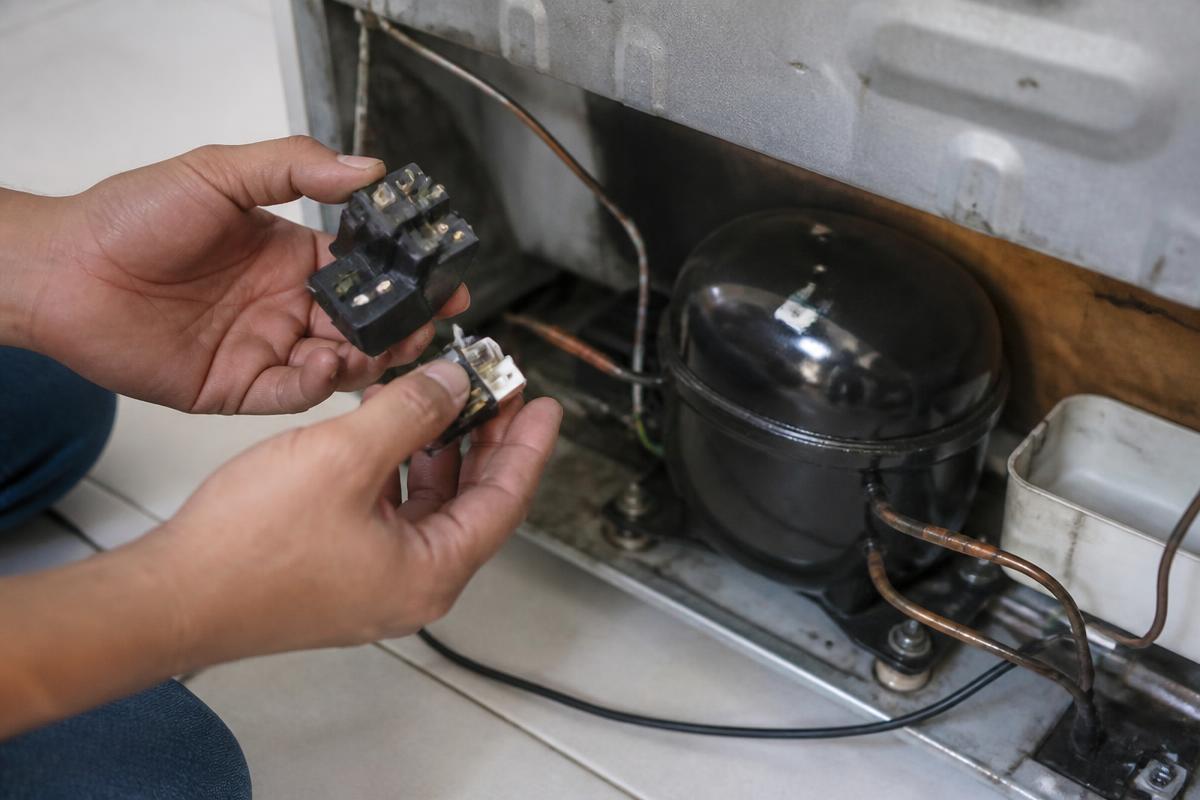

Teste o conjunto de partida pelo código e pela documentação. Ruído ao chacoalhar um relé não condena todas as construções. PTC exige referência de resistência e condição térmica; aquecer na mão por um minuto não é ensaio controlado.

Protetor externo deve ser avaliado no estado de rearme previsto. Aberto quente pode ser atuação normal. Capacitor exige descarga, isolamento, função de capacitância e comparação com a tolerância.

Use teste do protetor térmico e teste do capacitor. Conjunto incompatível também pode impedir a partida: não escolha peças apenas pelo encaixe.

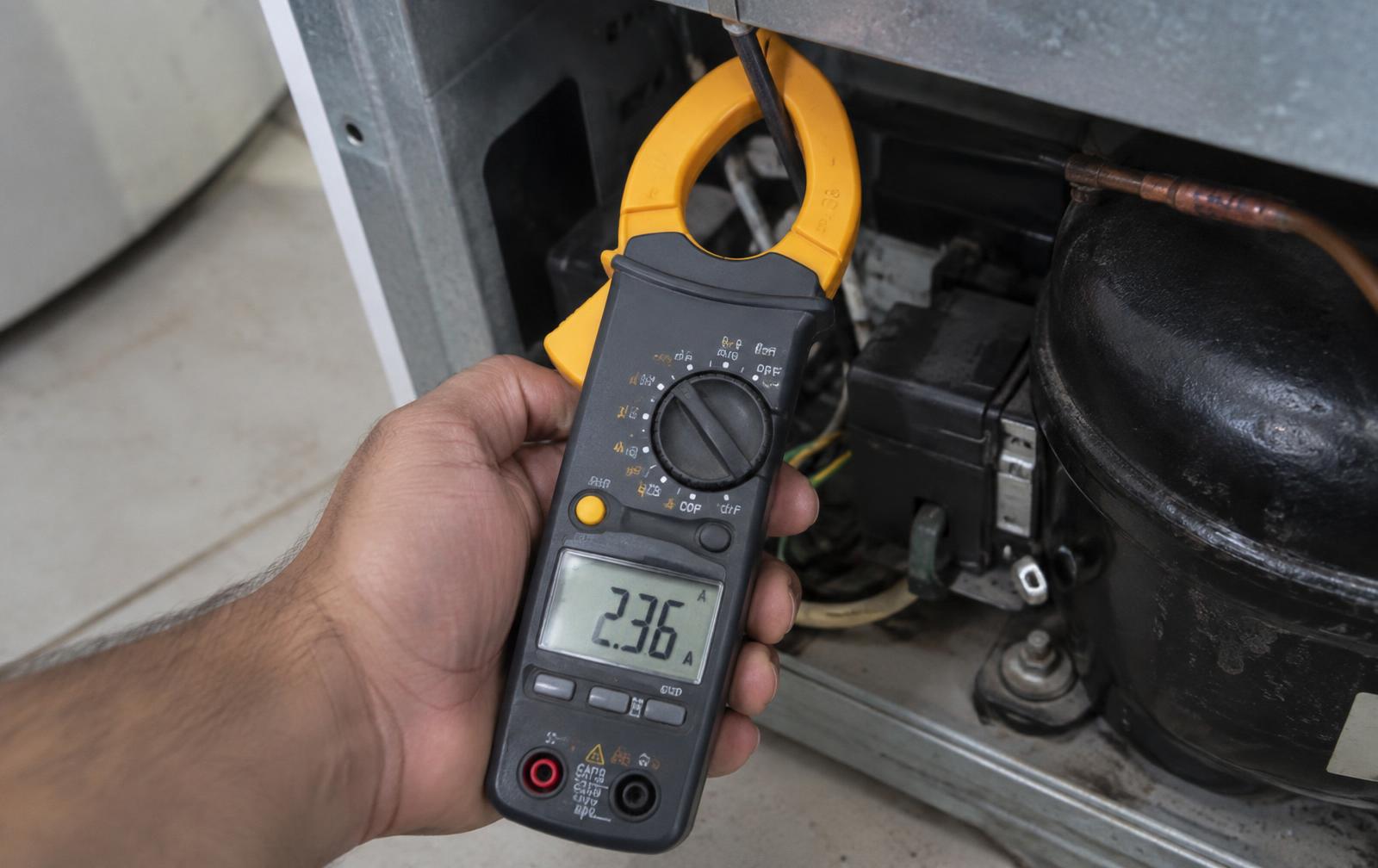

A corrente pode ser medida profissionalmente com alicate apropriado ao sinal e à faixa, envolvendo um único condutor. Abraçar ida e retorno juntos normalmente cancela a indicação. A garra não elimina o risco do acesso à fiação.

Compare com a documentação e a condição de operação, incluindo alimentação, temperatura e carga. Não use uma faixa genérica de amperes para todas as geladeiras. Um pico de partida precisa de função e tempo de captura adequados.

Corrente alta ou baixa orienta a investigação, mas não prova travamento, falta de refrigerante ou perda de compressão isoladamente. Em inverter, o sinal e os pontos de medição exigem método específico. Veja alimentação sob carga.

Não faça partida encostando fios nem retirando o protetor térmico para dar um “toque” no enrolamento. Esse procedimento elimina proteção, cria arco e não é um ensaio universal. Também não serve para compressor inverter.

Quando necessário, use somente o procedimento profissional e o conjunto de partida aprovados pelo fabricante, com proteções e parâmetros previstos. Uma partida momentânea não comprova isolamento, desempenho ou capacidade de manter funcionamento.

Se o procedimento não estiver disponível, registre a limitação e encaminhe. A ausência desse ensaio não autoriza preencher o diagnóstico por palpite.

Ruído metálico ou funcionamento áspero também precisam de contexto; não identifique molas ou mancais internos só pelo som. Corrente baixa e refrigeração insuficiente não distinguem sozinhas vazamento, restrição e perda de compressão.

Um aparelho com defeito de ventilação ou degelo pode parecer problema de compressor. Não abra o sistema selado apenas porque os testes elétricos feitos não localizaram falha.

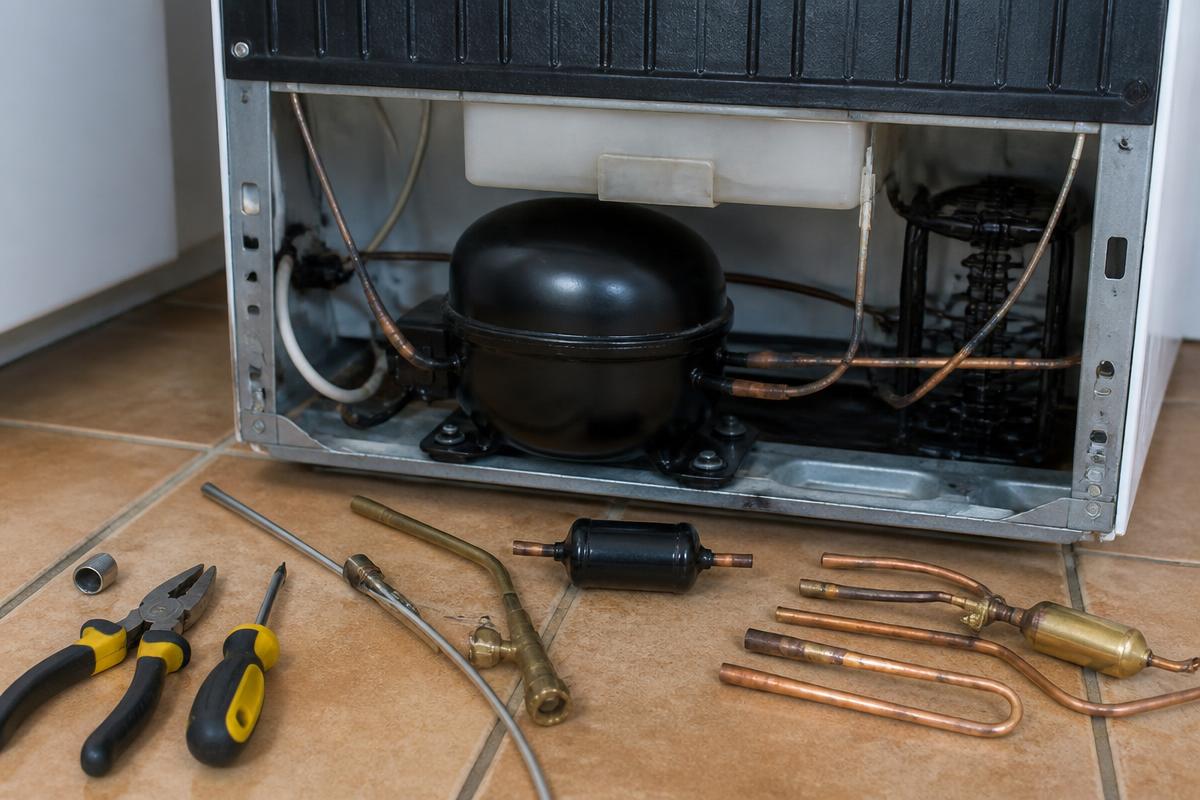

Compressor de substituição precisa ser compatível em aplicação, capacidade nas condições previstas, tensão, controle, fluido, óleo e demais requisitos. HP ou potência elétrica não são critérios suficientes de intercâmbio.

A condição do sistema determina o tratamento: avalie contaminação e siga os procedimentos de recuperação, troca de filtro, limpeza quando indicada, estanqueidade, vácuo e carga do fabricante. Fuga à carcaça não comprova automaticamente que todo óleo virou ácido, e flush não é receita universal.

A abertura e o reparo do sistema são atividades profissionais, especialmente com fluido inflamável. O orçamento deve descrever o serviço previsto e a validação, sem impor uma limpeza genérica que não foi tecnicamente indicada.

• Modelo, tipo e esquema identificados.
• Preparação, energia armazenada e estado térmico conferidos.
• Pares, valores e referência registrados.
• Condição da proteção interna considerada.
• Isolamento tratado como ensaio distinto.
• Acessórios compatíveis e testados conforme documentação.
• Alimentação e corrente avaliadas quando necessárias.
• Limitações e próximo teste registrados.

O resultado deve dizer o que foi confirmado: por exemplo, “resistências compatíveis na temperatura registrada”, em vez de “motor bom”. Essa precisão evita transformar um teste parcial em garantia de funcionamento completo.

Compressor clicando, proteção desarmando, choque ou cheiro de queimado pede avaliação. Para o dono, registre o sintoma e interrompa uso em situação de risco. Não abra caixa elétrica nem sistema selado para repetir um tutorial.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.

A organização das medições está no roteiro de eletrodomésticos.
