Lei de Ohm: entenda tensão, corrente e resistência

V representa a tensão entre dois pontos, expressa em volts. I representa a corrente que atravessa o elemento, expressa em amperes. R representa a resistência, expressa em ohms, cujo símbolo é Ω. Não misture a letra que identifica a grandeza com o símbolo da unidade.

Uma forma de organizar o raciocínio é escrever a pergunta antes da conta: “qual corrente atravessaria esse resistor se a tensão fosse 12 V?”. Isso evita aplicar a tensão da tomada a um componente que, no circuito real, recebe uma alimentação diferente. O guia de leitura de esquemas ajuda a localizar os pontos e suas relações.

Reorganize a relação para I = V ÷ R. Num resistor ideal de 120 Ω submetido a 12 V, temos 12 ÷ 120 = 0,1 A. O mesmo valor pode ser escrito como 100 mA. A conta descreve aquele exemplo, não a corrente de qualquer placa alimentada em 12 V.

Se a resistência fosse 240 Ω e a tensão permanecesse 12 V, a corrente seria 0,05 A, ou 50 mA. Dobrar a resistência reduziu a corrente pela metade, mantendo a tensão e o comportamento ôhmico. Essa comparação explica o papel da resistência melhor que decorar a fórmula sem condições.

Na avaliação real, confirme a especificação, a tolerância e a condição térmica do componente. Uma resistência medida dentro do circuito pode ser influenciada por outros caminhos, de modo que o valor observado não represente somente a peça desejada. O cálculo só será significativo se os dados utilizados também forem significativos.

Para tensão, use V = R × I. Se um resistor ideal de 120 Ω fosse percorrido por 0,1 A, a tensão seria 12 V. Para resistência, use R = V ÷ I; usando os mesmos dados, 12 V divididos por 0,1 A resultam em 120 Ω.

Não execute divisões com uma corrente indicada como zero pelo instrumento para produzir uma conclusão automática. A indicação pode resultar de faixa, resolução, configuração ou condição de funcionamento. Identifique por que o dado apareceu antes de tratá-lo como valor físico exato. A matemática não corrige uma medição inadequada.

As fórmulas básicas usam volts, amperes e ohms. Quando o dado está em miliamperes ou quilohms, converta antes de calcular. Um resistor de 1 kΩ possui 1.000 Ω; submetido a 12 V no modelo ideal, seria percorrido por 0,012 A, equivalentes a 12 mA.

Se você dividir 12 por 1 e escrever 12 A, terá ignorado o prefixo quilo. O erro é de mil vezes. Também não confunda 1 MΩ com 1 kΩ: o primeiro corresponde a um milhão de ohms e o segundo a mil.

Use o mapa de unidades e símbolos do multímetro para conferir o visor. Uma anotação “1,00” sem unidade não serve de referência. Escreva “1,00 kΩ” ou a conversão “1.000 Ω”. Esse cuidado é pequeno, mas permite que outra pessoa refaça a conta e compreenda a mesma informação sem adivinhar o que foi medido.

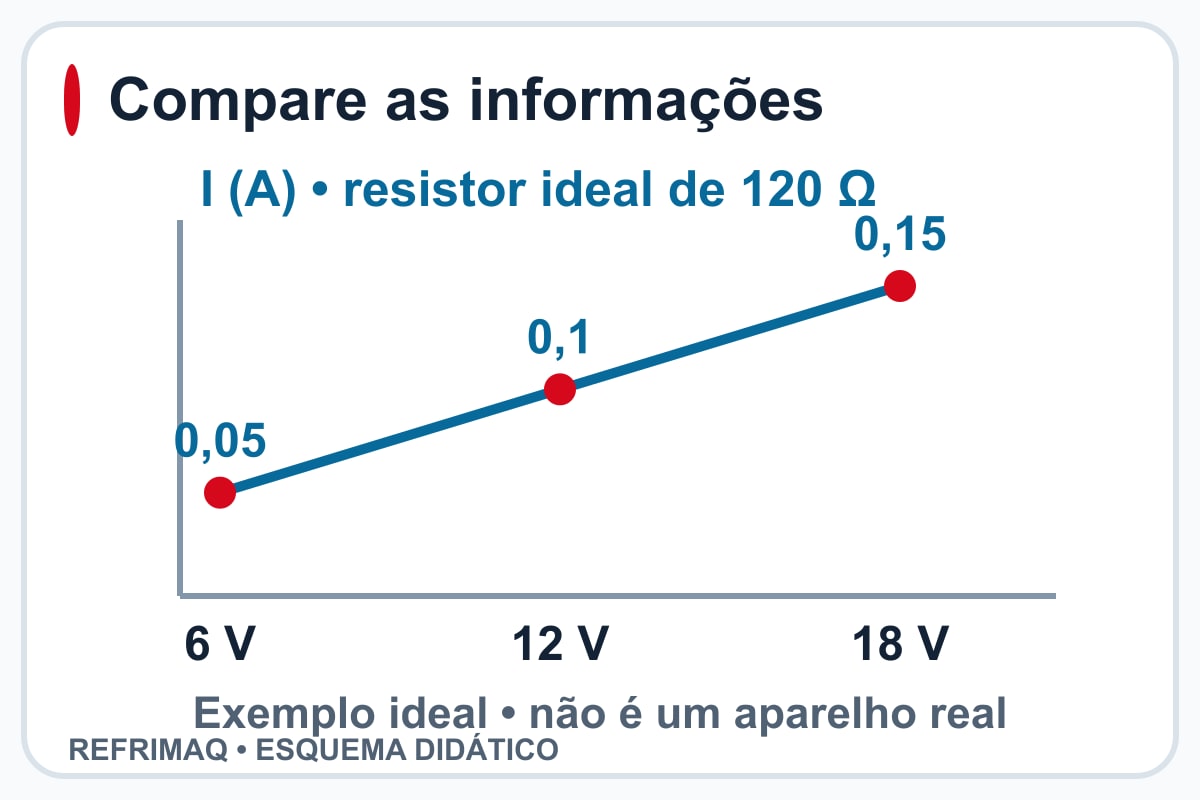

Num resistor ôhmico ideal e mantendo as condições, a corrente cresce proporcionalmente à tensão. Se a resistência for 120 Ω, tensões de 6 V, 12 V e 18 V correspondem a 0,05 A, 0,10 A e 0,15 A. Os pontos formam uma reta quando o gráfico relaciona essas grandezas.

O gráfico deste artigo representa essa relação matemática. Não é um ensaio de componente real. Uma peça submetida a aquecimento significativo pode alterar suas características, e um equipamento completo contém mais elementos que o resistor do exemplo.

Observe também os eixos: se a tensão está no eixo horizontal e a corrente no vertical, a inclinação depende do inverso da resistência. Trocar os eixos muda a interpretação da inclinação. Antes de comparar gráficos ou relatórios, confira unidade, escala e o que foi mantido constante. Uma reta desenhada sem essas informações não fornece uma referência de diagnóstico.

Não trate qualquer componente como uma resistência fixa. Um diodo possui comportamento não linear, dependente da polarização e das condições. Um motor em movimento apresenta fenômenos que não são descritos apenas pela resistência elétrica de seu enrolamento.

Em corrente alternada, bobinas e capacitores introduzem relações de fase e impedância. Calcular a corrente de um compressor dividindo a tensão nominal pela resistência medida com o aparelho desligado não representa, de forma geral, sua corrente normal de funcionamento.

A fórmula continua sendo uma ferramenta fundamental, mas o modelo escolhido precisa corresponder ao problema. Num resistor, ela ajuda a relacionar grandezas; numa rede complexa, exige análise adequada do circuito. Não substitua esse trabalho por uma conta isolada. Quando o dado pertence a um aparelho específico, o manual de serviço e as condições de ensaio têm prioridade sobre um exemplo genérico de eletricidade básica.

Para o modelo resistivo em CC estável, P = V × I. Com 12 V e 0,1 A, a potência é 1,2 W. Substituindo as grandezas pela relação de Ohm, também podemos escrever P = I² × R ou P = V² ÷ R, nas mesmas condições.

Esses resultados mostram por que mudar uma grandeza pode alterar o aquecimento. Se a tensão sobre o mesmo resistor ideal dobrar, sua potência calculada será quatro vezes maior. A peça real possui limites de dissipação e temperatura que precisam ser respeitados; a relação não autoriza submetê-la a qualquer tensão.

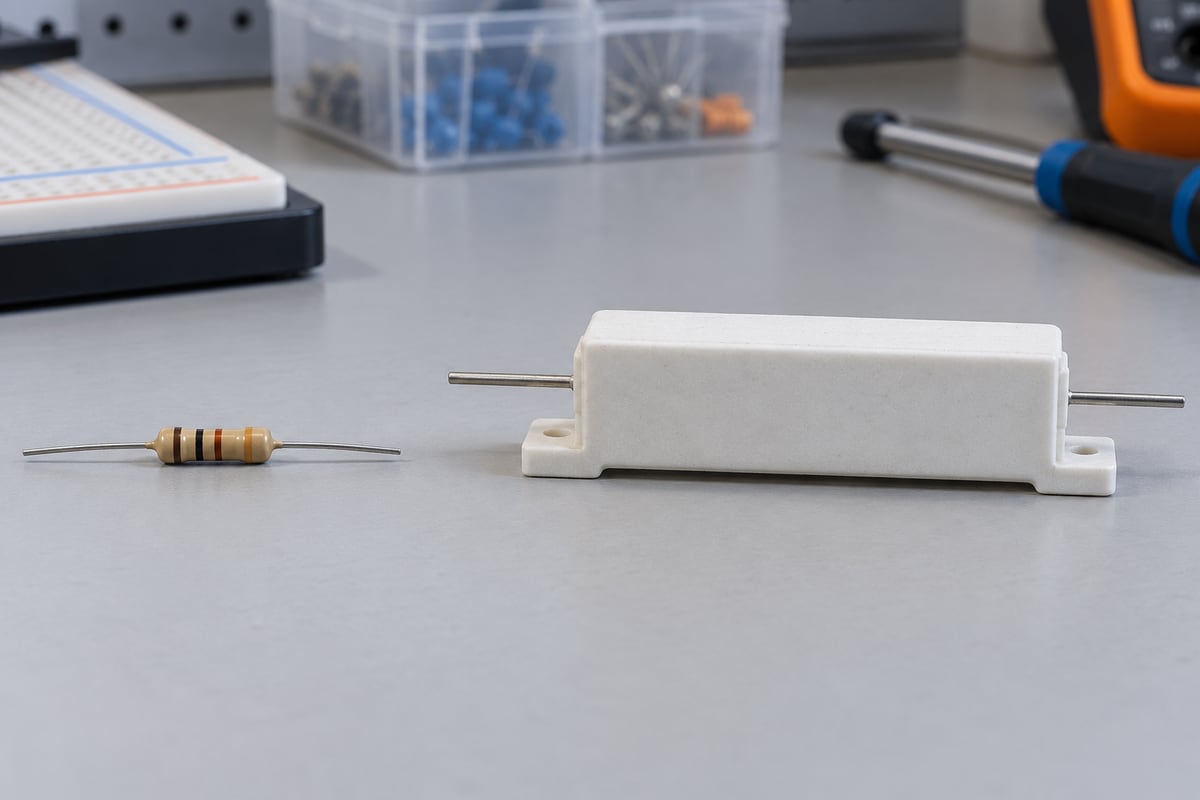

Potência nominal de um componente e potência efetivamente dissipada são informações diferentes. Mesmo que a resistência em ohms coincida, dois componentes podem ter capacidades e construções distintas. Ao analisar uma substituição, confirme a especificação completa. Um cálculo correto responde a uma pergunta elétrica, mas a equivalência de peças exige outras informações do projeto.

Organize quatro etapas: escolha os pontos e o elemento; registre grandezas com unidades; declare o modelo e as condições; faça a conta e compare com uma referência apropriada. Se não souber qual componente recebeu a tensão ou como a corrente foi obtida, ainda não há dados suficientes.

O guia inicial e o guia de leitura digital mostram por que resistência, corrente e tensão usam configurações diferentes. Não meça resistência num circuito energizado e não conecte a entrada de corrente diretamente sobre uma fonte. O iniciante pode treinar as relações no papel, usando os exemplos, sem abrir equipamentos ligados.

Se o cálculo divergir da observação, confira primeiro unidades, pontos, faixa e condição do circuito. Depois investigue a referência e outras hipóteses. Não escolha uma peça para trocar só porque uma conta não fechou. A relação de Ohm deve tornar o raciocínio mais claro, não esconder as condições que o sustentam.

Referências técnicas: Fluke — Lei de Ohm, Fluke — resistência elétrica, NIST — unidades elétricas. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
