Circuito elétrico: entenda caminhos, cargas e diagramas

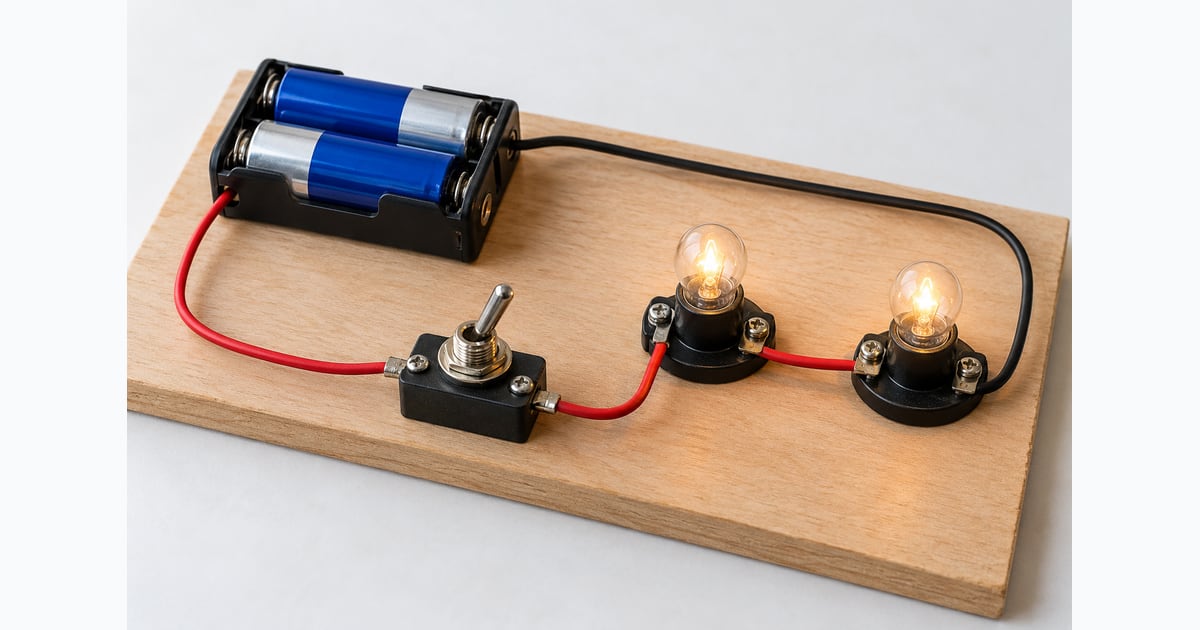

Imagine uma fonte, um interruptor e uma carga ligados por condutores. A fonte estabelece uma diferença de potencial; o interruptor permite abrir ou fechar o caminho; a carga recebe energia quando as condições de funcionamento estão presentes. O condutor conecta esses elementos, mas não deve ser confundido com a carga.

Num eletrodoméstico, o desenho se torna mais complexo. Há sensores informando condições, uma placa tomando decisões e dispositivos comandando motores, válvulas ou resistências. A mesma alimentação pode atender vários ramos, com proteções e controles diferentes. Por isso, “o aparelho tem energia” não significa que todos os seus componentes estejam alimentados.

Antes de acompanhar um desenho, identifique a fonte e a carga estudada. Depois procure o caminho de ida e de retorno previsto naquele circuito. Não use a carcaça ou o condutor de proteção como retorno improvisado. A função de segurança do aterramento é diferente da função normal de alimentação da carga.

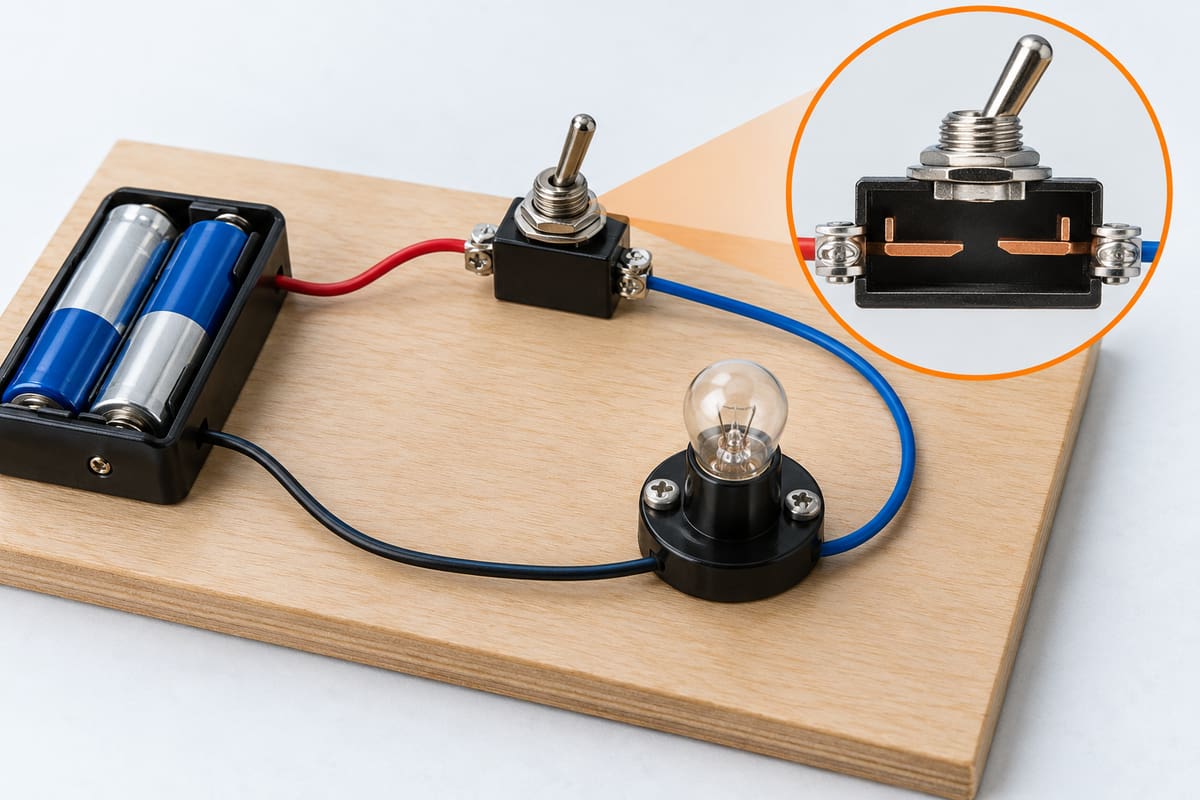

Não. Um caminho fechado permite circulação de corrente quando existe alimentação e uma carga adequada. Um caminho aberto apresenta uma interrupção. Já um curto cria um caminho indevido de baixa impedância entre pontos que não deveriam estar ligados daquela forma.

Um interruptor desligado não permite concluir que todos os pontos internos estejam sem tensão. Da mesma maneira, um visor apagado pode resultar de um circuito aberto, de uma fonte defeituosa ou de outras condições. O estado do caminho precisa ser descrito antes de atribuir uma causa ao aparelho inteiro.

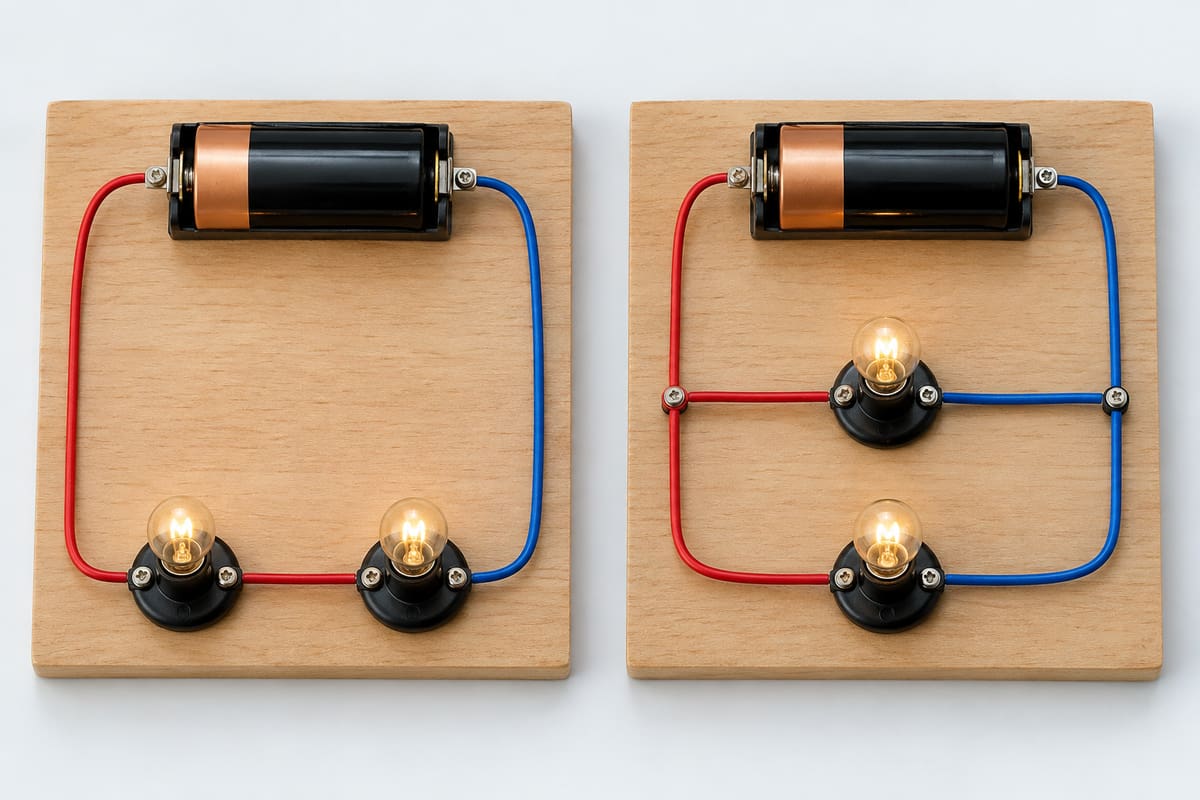

Na associação em série, os elementos estão no mesmo caminho, um após o outro. Na condição estável de um circuito simples, a mesma corrente percorre todos eles. As quedas de tensão, entretanto, dependem das características de cada elemento. Não é correto dizer que a corrente vai sendo “gasta” pelo primeiro resistor.

Considere dois resistores ideais de 120 Ω em série, alimentados por 12 V contínuos. A resistência equivalente é 240 Ω. Pela lei de Ohm, a corrente é 12 dividido por 240: 0,05 A. Como os resistores são iguais, cada um apresenta queda de 6 V. A soma das duas quedas corresponde aos 12 V da fonte.

Esse exemplo explica a associação, mas não autoriza ligar eletrodomésticos em série. Aparelhos reais possuem motores, eletrônica e mudanças de carga. Também não se deve concluir que um sensor ou interruptor em série tenha a mesma resistência de uma carga: a função de cada elemento precisa ser reconhecida no desenho.

Em paralelo, os ramos compartilham os mesmos dois nós de alimentação. Por isso apresentam a mesma tensão entre esses nós. Cada ramo pode ter uma corrente diferente, conforme sua carga. A corrente fornecida pela fonte é a soma das correntes dos ramos no exemplo estável.

Com dois resistores ideais de 120 Ω em paralelo numa fonte de 12 V, cada resistor recebe 12 V e conduz 0,1 A. A fonte fornece 0,2 A no total. A resistência equivalente é 60 Ω. Observe a diferença em relação ao caso em série: não basta contar as peças para descobrir o comportamento.

Se apenas um ramo é aberto, o outro pode continuar funcionando no modelo ideal. Isso ajuda a entender por que um painel acende enquanto um motor permanece parado. Porém, controles compartilhados e proteções podem fazer um aparelho real interromper vários ramos juntos. O diagrama e a lógica do modelo confirmam qual situação se aplica.

Um esquema elétrico organiza conexões para facilitar a compreensão. A peça desenhada à esquerda pode estar fisicamente do outro lado do gabinete. A distância entre símbolos não informa o comprimento do fio. O desenho representa relações elétricas; uma vista de montagem representa posições e encaixes.

Comece pela legenda, pelos nomes dos conectores e pela identificação dos terminais. Um cruzamento de linhas pode representar ligação ou apenas passagem, conforme a convenção utilizada. Procure o ponto de junção e a legenda do documento, em vez de pressupor que toda linha cruzada está conectada.

O guia de símbolos do multímetro explica as funções do instrumento; os símbolos do esquema descrevem componentes e ligações. São linguagens relacionadas, mas diferentes. Cor de fio, numeração e posição de conector só devem ser transferidas para o aparelho depois de confirmar modelo e versão da documentação.

O circuito de alimentação fornece energia. O circuito de controle decide ou ajusta o funcionamento. A proteção atua diante de condições para as quais foi projetada. Uma placa pode receber alimentação e, ainda assim, impedir o acionamento de uma carga por causa de um sensor, de uma etapa do programa ou de uma condição detectada.

Um exemplo conceitual é uma válvula que só recebe comando durante o enchimento. Fora dessa etapa, a ausência de alimentação no atuador pode ser normal. Se o observador ignora a sequência, pode interpretar o controle correto como defeito. O momento da avaliação é parte da informação técnica.

Também não troque as funções de proteção. Um fusível, um disjuntor e um dispositivo diferencial não respondem exatamente à mesma grandeza nem têm atuação idêntica. Entender seus papéis evita explicar qualquer interrupção como “a placa cortou” ou “foi um curto”, sem evidências suficientes para sustentar a afirmação.

Não. Continuidade verifica a existência de um caminho nas condições do ensaio. Ela não demonstra, sozinha, que uma carga funciona corretamente, que um contato suporta corrente em serviço ou que um isolamento está adequado. Circuitos ligados em paralelo também podem criar caminhos que alteram a interpretação.

No guia de continuidade, observe a preparação do circuito e os limites da conclusão. Resistência e continuidade não são funções para aplicar indiscriminadamente a um circuito alimentado. Componentes que armazenam energia exigem preparação adequada mesmo depois de desligar o aparelho.

Quando alguém relata que “o fio deu continuidade”, pergunte entre quais pontos, em qual condição e com quais conexões presentes. Essa descrição permite distinguir um condutor íntegro de um caminho alternativo pela placa ou por outra carga. O resultado de um instrumento precisa responder a uma pergunta específica, não substituir a leitura do esquema.

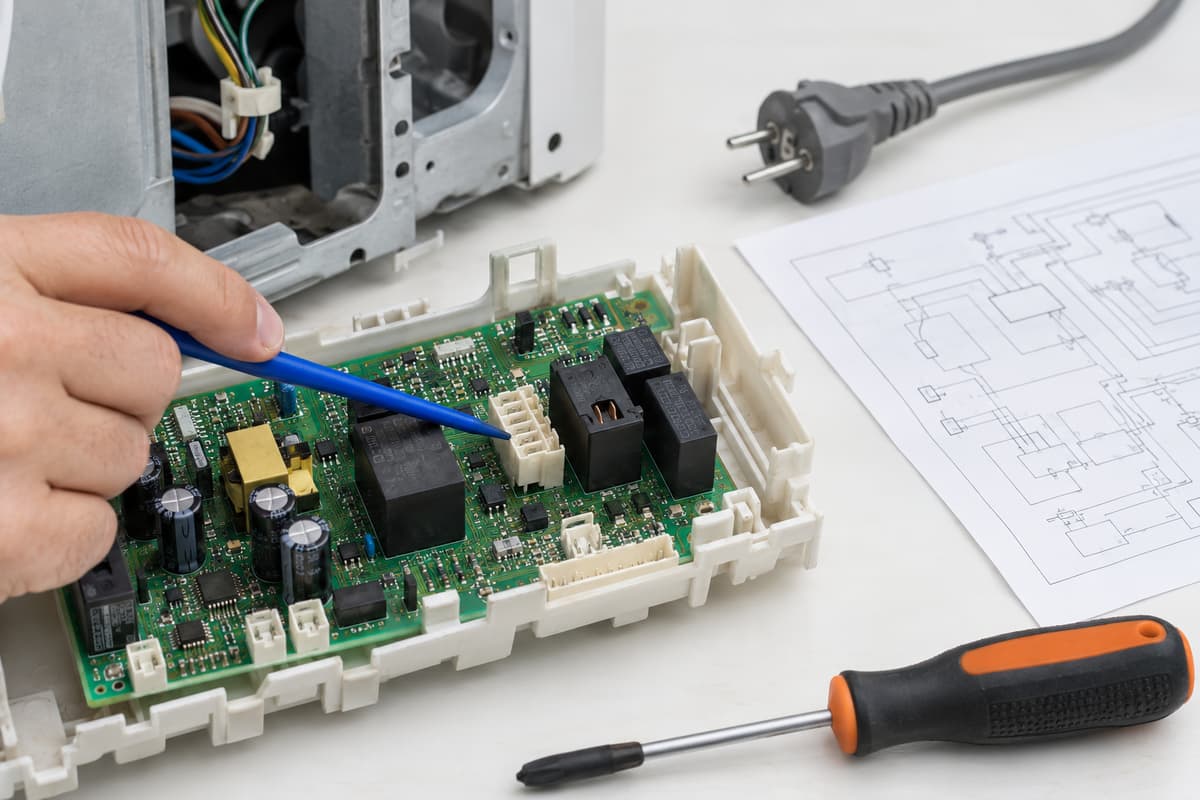

Primeiro identifique o equipamento pelo modelo completo na etiqueta. Depois localize a carga estudada no esquema correto. Marque alimentação, caminho de comando e retorno. Separe os ramos que podem funcionar independentemente e verifique quais condições permitem o acionamento.

Na sequência, transforme a dúvida numa pergunta verificável: existe caminho interrompido, falta um comando previsto ou a carga recebe condições adequadas e não responde? Cada pergunta pede evidências diferentes. O guia inicial do multímetro ajuda a reconhecer por que tensão, resistência e corrente não são medições intercambiáveis.

Por fim, registre o que foi observado antes de escrever a conclusão. “O painel acende e a carga não é acionada nesta etapa” é um fato. “O motor queimou” é uma hipótese que ainda exige investigação. A leitura organizada de um circuito reduz trocas por tentativa e torna a explicação do atendimento mais clara para quem está aprendendo.

Referências técnicas: OpenStax — circuitos em série, OpenStax — circuitos em paralelo, SME Goiânia — circuitos elétricos. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
