Resistor: para que serve e como entender cores e valores

Resistência elétrica é uma grandeza. Resistor é o nome de um componente construído para fornecer uma resistência especificada. Fios, contatos e enrolamentos também podem apresentar resistência, mas não por isso têm a mesma função de um resistor colocado numa placa.

A palavra resistência também aparece no uso cotidiano para elementos de aquecimento. Esse contexto precisa ser identificado: um aquecedor de lavadora e um pequeno resistor de sinal podem compartilhar a dissipação de energia, porém têm formatos, condições e critérios de serviço diferentes.

Ao registrar um resultado, escreva valor e unidade: 220 Ω, 1 kΩ ou 0,1 Ω, por exemplo. “Duzentos e vinte” sem unidade pode ser confundido com tensão ou com uma identificação de peça. O guia de símbolos do multímetro mostra por que função e prefixo precisam acompanhar os algarismos do visor.

Uma função comum é limitar corrente numa condição prevista. Outra é formar um divisor resistivo, criando uma relação de tensão entre pontos. Resistores também podem estabelecer condições de entrada de um transistor ou participar de uma medição, como uma resistência de baixo valor usada para observar corrente.

Essas funções não são intercambiáveis. Um resistor de medição pode exigir tolerância, potência e construção próprias. Um resistor de uma entrada de sinal pode ter outro requisito. A posição no esquema explica por que aquela peça foi escolhida e quais características precisam ser preservadas.

Considere uma fonte ideal de 12 V e um resistor de 120 Ω como único elemento resistivo da carga. A corrente seria 0,1 A. Se o resistor passa a ser parte de uma associação maior, a mesma conta não descreve automaticamente a corrente por ele. É preciso reconhecer as ligações e a tensão efetivamente aplicada ao componente.

No código convencional de quatro faixas, as duas primeiras representam os algarismos significativos, a terceira representa o multiplicador e a quarta indica tolerância. A leitura deve começar pelo lado correspondente às primeiras faixas, identificando a faixa de tolerância conforme o código e a disposição.

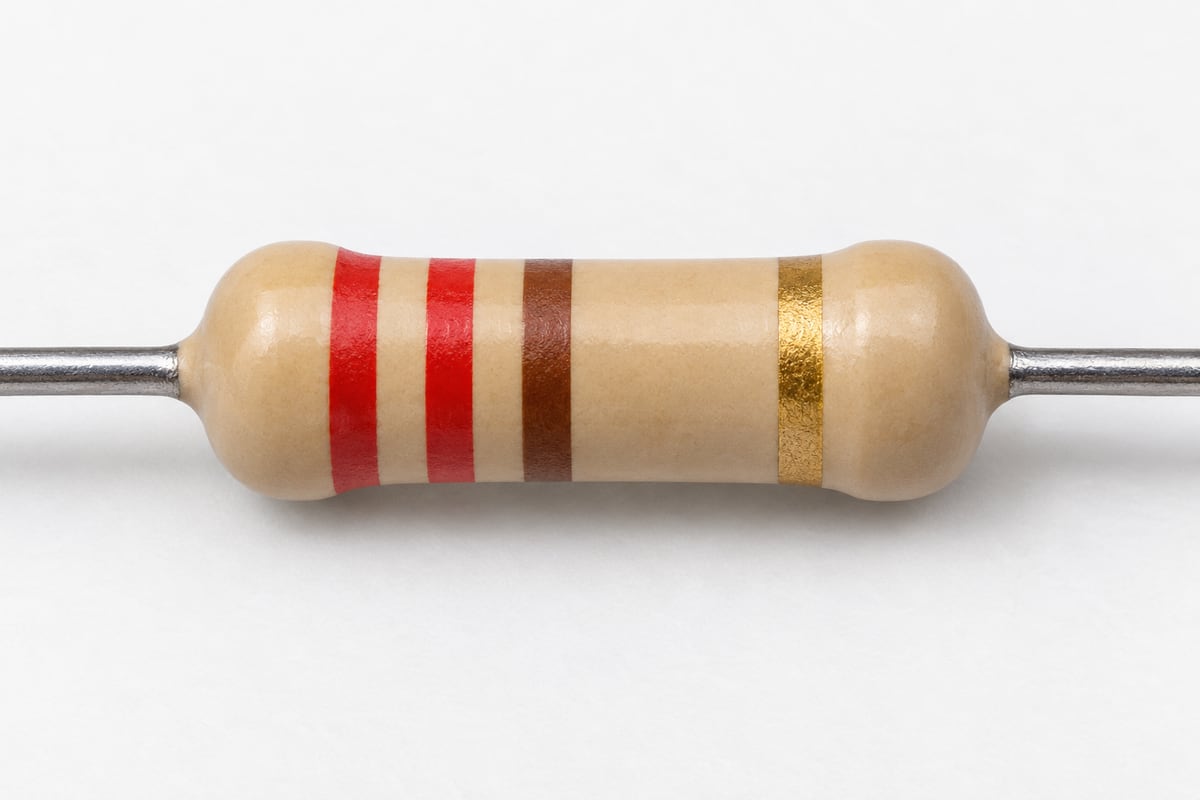

Exemplo: vermelho, vermelho, marrom e dourado. Vermelho representa 2, então as duas primeiras faixas formam 22. Marrom como multiplicador representa ×10. O resultado é 220 Ω. Dourado, neste exemplo, indica tolerância de ±5%, e não um terceiro algarismo da resistência.

Esta tabela informa algarismos, não todos os possíveis multiplicadores e tolerâncias. Para códigos completos, consulte a calculadora e a documentação da Vishay indicadas nas referências. Não atribua ao dourado ou ao prateado um algarismo nessa coluna.

Sim. No código convencional de cinco faixas, três faixas representam algarismos significativos antes do multiplicador e da tolerância. Aplicar automaticamente a regra de quatro faixas desloca a interpretação. Algumas marcações incluem ainda outras informações, conforme a família.

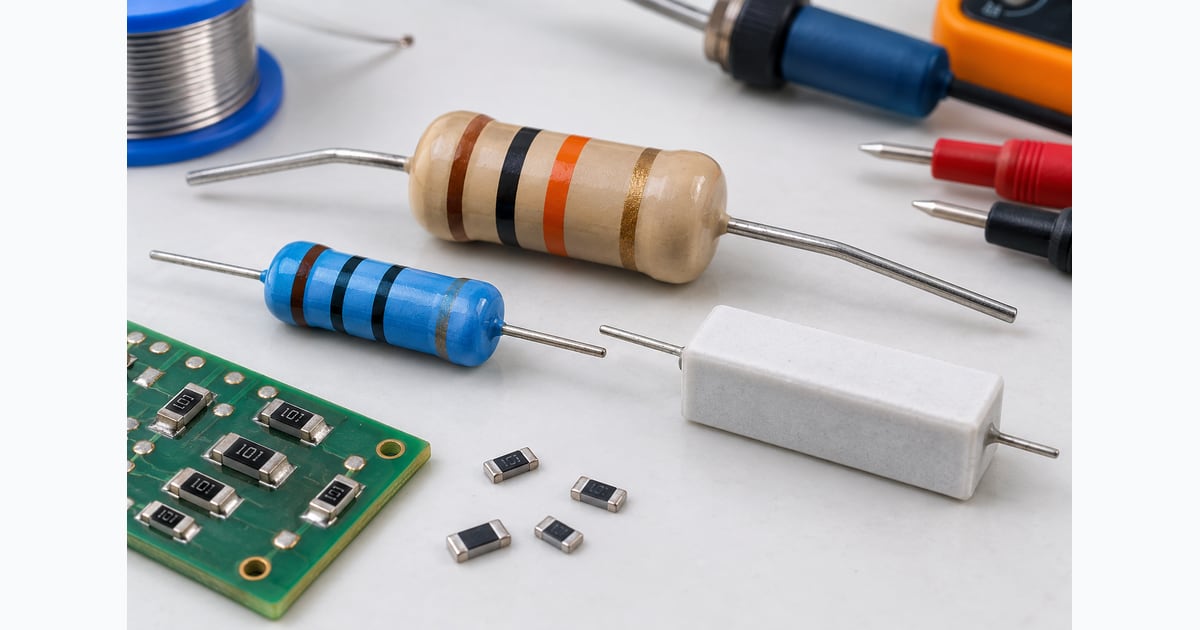

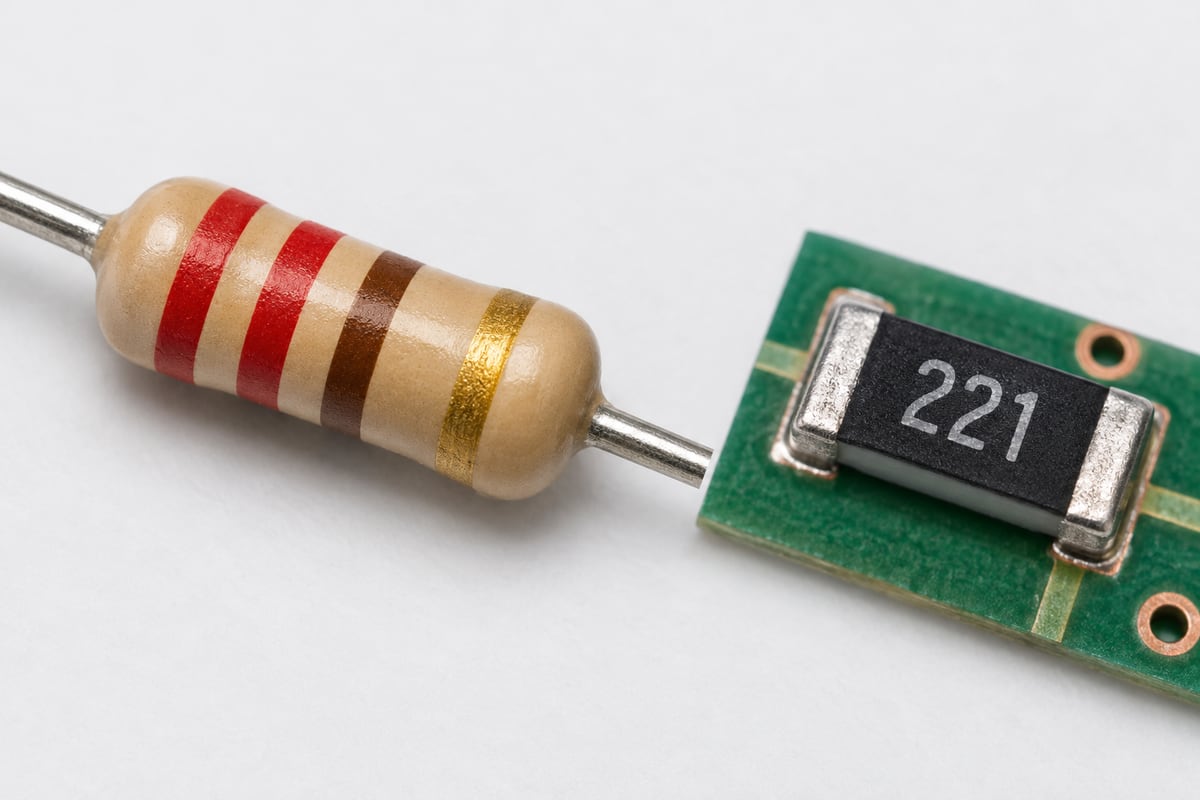

Resistores de montagem superficial podem usar números, letras, códigos específicos ou nenhuma marcação legível no corpo. Num código numérico convencional de três dígitos, “103” representa 10 multiplicado por 10³, ou 10.000 Ω, que equivalem a 10 kΩ. Isso não significa que qualquer sequência de três caracteres siga essa regra.

Uma marcação com letra R pode representar a posição decimal em famílias que usam essa convenção. Entretanto, a confirmação deve vir do código e da documentação. Fotografias desfocadas ou componentes escurecidos não são base segura para reconstruir um valor. O esquema e a identificação da peça ajudam quando a impressão original foi perdida.

Tolerância descreve uma faixa permitida em torno do valor nominal nas condições especificadas. Um resistor de 220 Ω com tolerância de ±5% apresenta uma faixa nominal de 209 Ω a 231 Ω. A diferença de 11 Ω foi calculada como cinco por cento de 220.

Outro exemplo: 1 kΩ com ±5% corresponde a 950 Ω até 1.050 Ω. Comparar uma leitura diretamente com 1.000 Ω e chamar qualquer diferença de defeito ignora essa especificação. Também é necessário considerar condições de medição, instrumento e comportamento da família.

Uma leitura dentro da faixa não comprova toda a condição do componente em serviço. A peça pode ter requisitos de potência, estabilidade ou comportamento sob temperatura. Tolerância é uma característica importante, mas não uma declaração de saúde completa de um circuito.

O resistor dissipa energia em forma de calor. Nas condições adequadas para um elemento resistivo, a potência pode ser calculada por P = V × I, P = I²R ou P = V²/R. As expressões dependem das grandezas aplicadas ao próprio resistor, não da tensão escrita em qualquer ponto da placa.

No exemplo de 12 V sobre 120 Ω, a corrente é 0,1 A e a dissipação é 1,2 W. Um resistor nominal de 0,25 W não deve ser tratado como apropriado só porque sua resistência é 120 Ω. A especificação de potência e as condições térmicas precisam ser consideradas no projeto.

O tamanho externo pode oferecer uma pista, mas não substitui identificação. Tecnologia, ventilação e temperatura alteram as condições de uso. Uma troca também pode exigir comportamento fusível, resistência a pulsos ou outras características próprias. “Mesmo valor em ohms” não significa equivalência completa.

Se existem caminhos paralelos, o instrumento pode observar uma combinação de elementos, não apenas o resistor selecionado. Dois resistores ideais de 1 kΩ em paralelo formam 500 Ω equivalentes. Uma leitura de 500 Ω nesse conjunto não comprova que cada peça individual virou um resistor de 500 Ω.

O guia inicial do multímetro explica a separação das funções. A medição de resistência exige preparação adequada e não deve ser aplicada a circuitos alimentados. Componentes que armazenam energia precisam ser considerados mesmo quando o plugue foi retirado.

O guia de continuidade esclarece outra confusão: um bip não informa diretamente o valor nominal do resistor nem sua potência. A função de continuidade tem critérios próprios no instrumento. Para interpretar uma resistência, leia unidade, faixa e condições do ensaio, relacionando o resultado ao esquema.

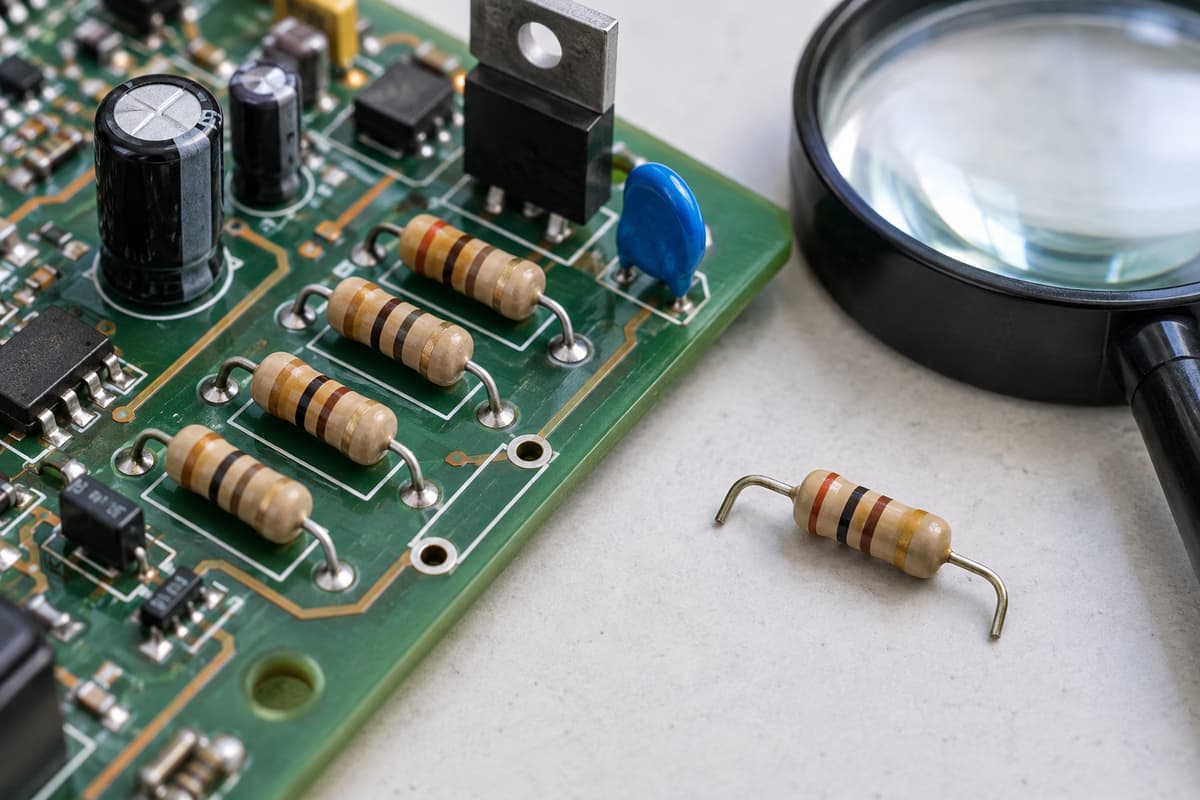

Primeiro registre código de posição da placa, marcação e aparência sem presumir que um escurecimento revele a causa inicial. Depois consulte a documentação do modelo completo e da versão da placa. Identifique função, valor, tolerância e requisitos adicionais.

Separe o que está confirmado do que ainda é hipótese. “A marcação corresponde a 220 Ω” descreve a identificação. “Esse componente causou a falha” precisa de evidências do circuito. Se uma peça abriu por consequência de outro defeito, substituir apenas ela pode repetir o evento.

Um registro completo preserva o raciocínio: peça, valor nominal, tolerância, potência e resultado observado nas condições corretas. Essa organização é mais útil do que decorar cores isoladas. O código de cores apresenta uma especificação; o esquema explica a função; o diagnóstico relaciona ambas ao comportamento do aparelho.

Referências técnicas: Vishay — calculadora de cores, Vishay — marcação SMD, Fluke — resistência. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
