Motor elétrico: como transforma eletricidade em movimento

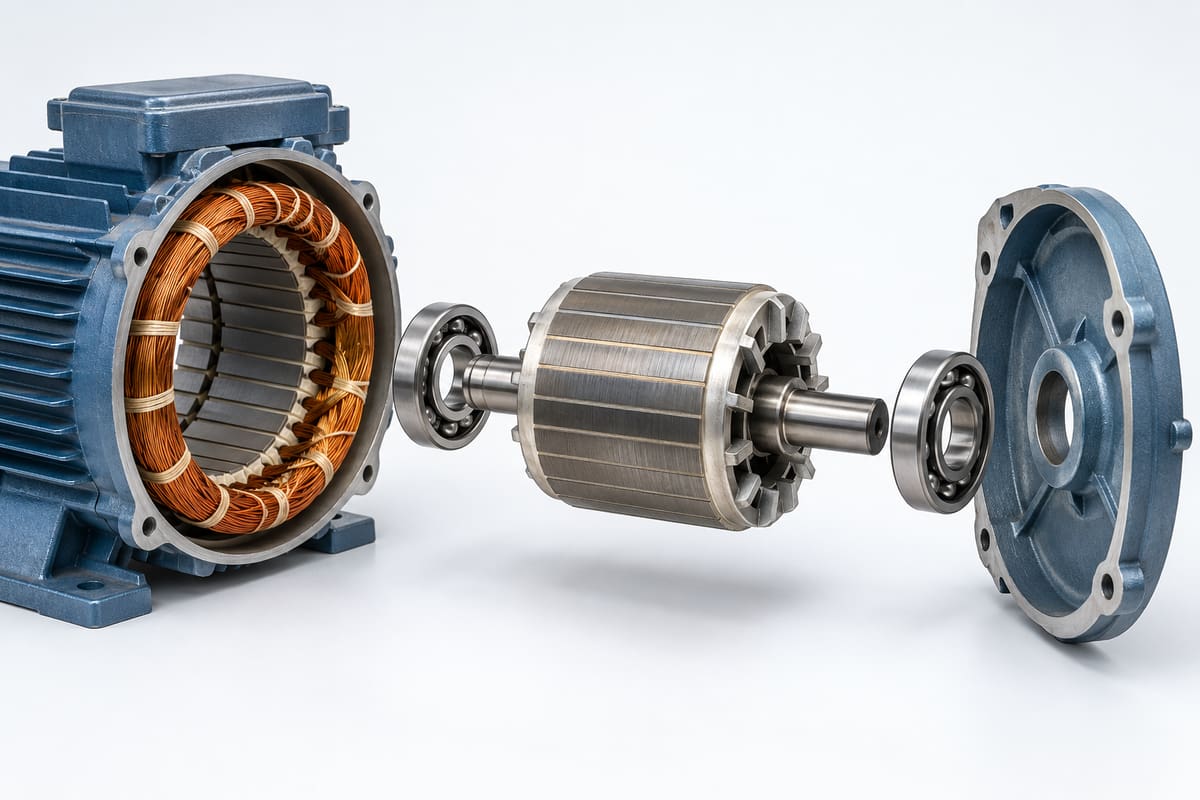

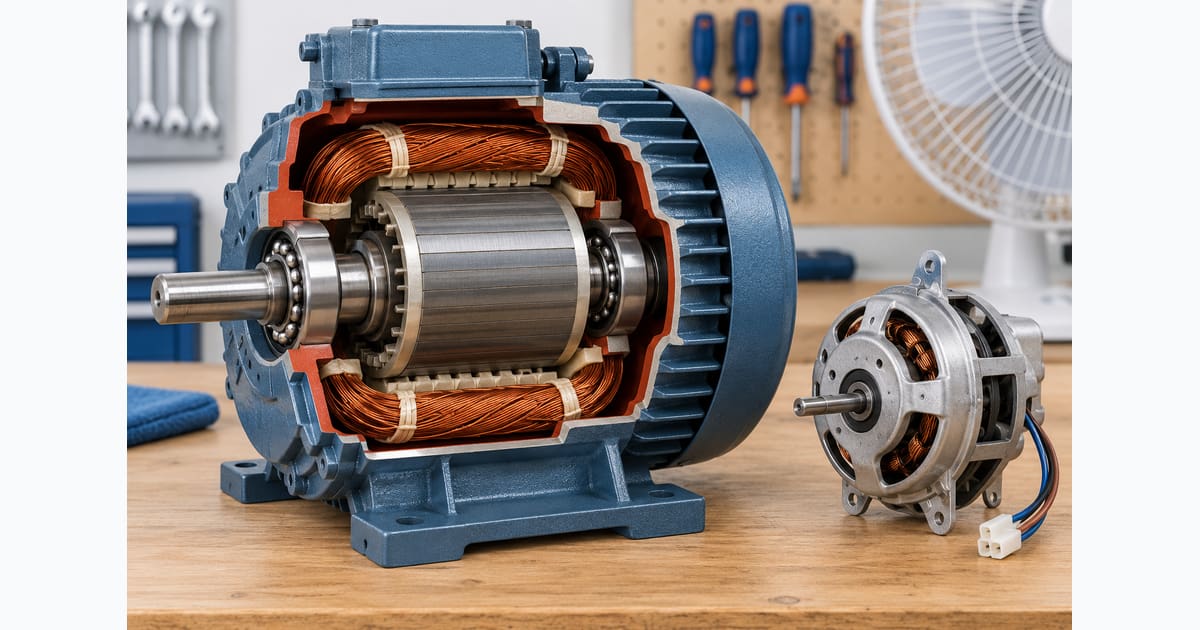

Estator é a parte estacionária associada à estrutura eletromagnética. Rotor é a parte que gira. O eixo transmite movimento ao mecanismo atendido, quando essa construção está presente. Mancais ou rolamentos ajudam a sustentar o conjunto mecânico conforme o projeto.

Enrolamentos e ímãs podem estar distribuídos de formas diferentes entre as famílias. Não conclua que todo rotor contém o mesmo enrolamento nem que todo motor possui escovas. A tecnologia determina como os campos são estabelecidos e como o movimento é controlado.

A carga mecânica fica ligada ao movimento, mas não é necessariamente parte do motor elétrico. Correia, engrenagem, bomba ou ventilador podem acrescentar esforço e influenciar o comportamento. Por isso, um ruído ou uma dificuldade de rotação não deve ser atribuído imediatamente ao enrolamento sem considerar o conjunto.

Há motores de indução, motores com comutação por escovas e motores com controle eletrônico, entre outras construções. A aplicação depende do produto, da potência, do controle e da função. O nome comercial de uma tecnologia não substitui a identificação do motor e de sua alimentação.

A tabela organiza conceitos, não uma classificação completa de todos os motores. Um gabinete parecido pode utilizar uma arquitetura diferente. O teste de uma lavadora antiga não é automaticamente válido para uma versão com outro sistema de acionamento.

Não. Certas construções utilizam capacitores para condições de partida ou funcionamento; outras seguem arranjos diferentes. Mesmo entre motores com capacitor, função, capacitância, regime e conexão precisam corresponder ao projeto.

Um motor controlado eletronicamente pode não seguir o esquema de uma associação monofásica com capacitor externo. A presença de fios e de um conector não explica a sequência de energização. Aplicar tensão por tentativa pode danificar motor e controle ou produzir movimento inesperado.

Também não aumente capacitância para compensar dificuldade mecânica. Essa alteração muda a condição elétrica em vez de investigar a origem. O procedimento correto identifica o tipo de motor e separa alimentação, controle, mecanismo e componentes auxiliares, usando as referências do próprio produto.

A etiqueta pode apresentar tensão, corrente, potência, frequência, velocidade e outras classificações. Cada campo responde a uma pergunta diferente. Tensão indica uma condição de alimentação; corrente descreve uma classificação; rotação informa movimento; potência precisa ser interpretada como entrada ou saída conforme o campo.

Num motor, a potência mecânica nominal pode ser diferente da potência elétrica recebida. Parte da energia aparece em perdas. Se uma etiqueta informa potência de eixo, dividir esse valor diretamente pela tensão não descreve, sozinho, a corrente de alimentação.

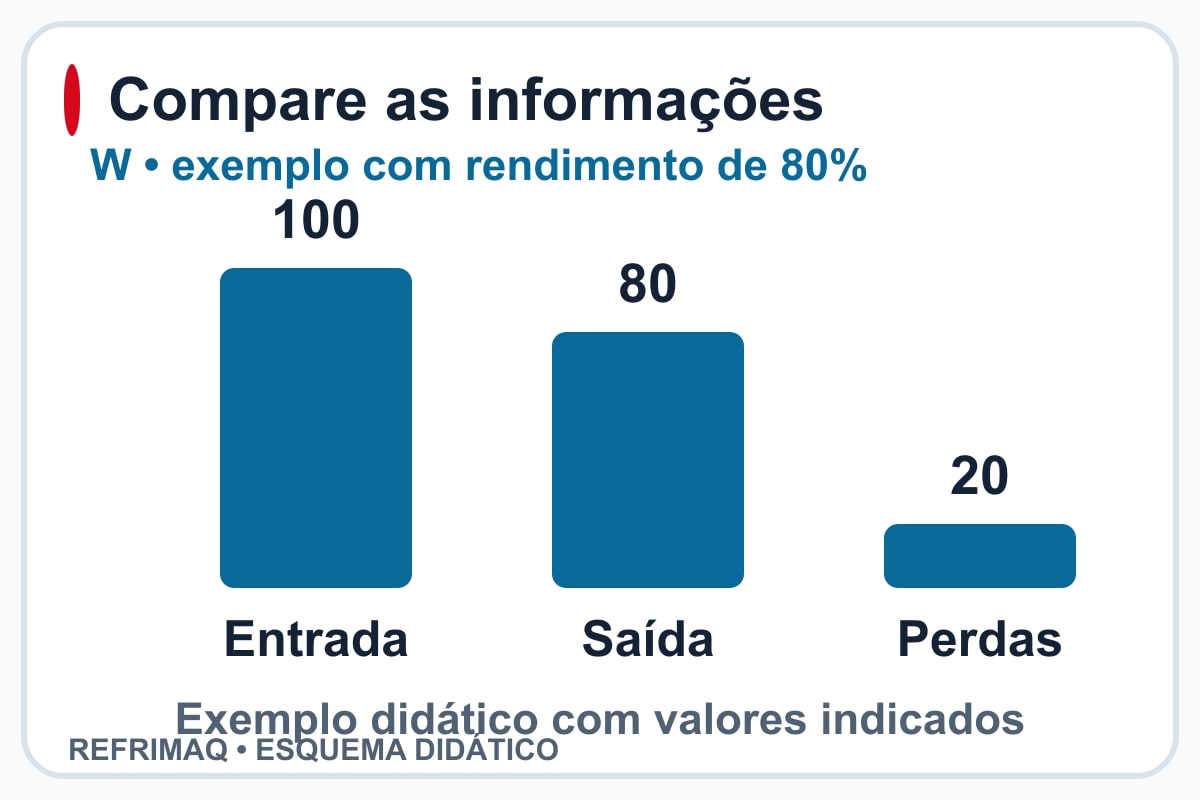

Considere um exemplo hipotético: entrada elétrica de 100 W e saída mecânica de 80 W. O rendimento correspondente é 80%, e 20 W estão associados às perdas no balanço simplificado. Os números ensinam a distinção; não definem rendimento normal para um motor real ou critérios de aprovação em serviço.

Torque descreve uma ação de rotação; velocidade descreve a taxa de movimento; potência relaciona trabalho e tempo. Um motor precisa atender ao esforço e ao regime da carga. Não basta afirmar que uma peça gira sem carga para comprovar que ela atende ao serviço previsto.

Partida, aceleração e operação estabilizada podem exigir condições diferentes. Um equipamento pode mudar velocidade durante o programa ou usar controle para responder à carga. A corrente de um instante não representa necessariamente todo o ciclo.

Num exemplo de lavadora, etapas de movimentação e centrifugação têm funções diferentes. O artigo sobre lavadora que não centrifuga aborda sintomas específicos. Não transforme a ausência de uma etapa em prova de que o motor inteiro perdeu capacidade: controles e condições de liberação também participam.

O controle pode administrar velocidade e comutação conforme a arquitetura. A alimentação que chega ao motor pode ter características diferentes de uma tensão de rede diretamente aplicada. Sensores e lógica podem informar posição, movimento ou condições de operação.

Isso muda o método de avaliação. Um instrumento inadequado ou uma interpretação baseada apenas em tensão de rede pode não representar o sinal que o controle utiliza. A documentação precisa definir pontos, grandezas, preparação e referências.

Uma falha indicada no painel também não identifica automaticamente o motor como causa. Código, etapa, alimentação e resposta precisam ser relacionados. O modelo completo e a versão do controle impedem que um procedimento válido para outro sistema seja transferido por semelhança externa.

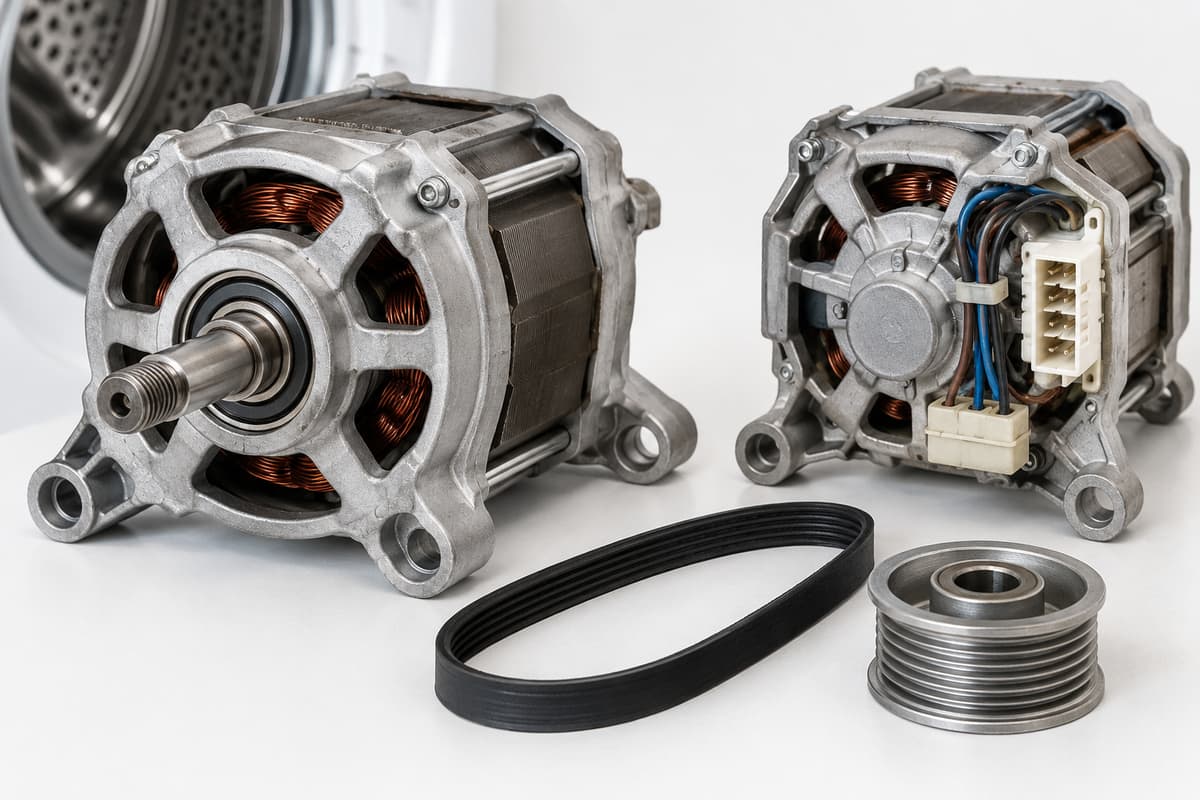

Dizem que existe um comportamento a interpretar, mas não indicam sozinhos a causa. Motor parado pode estar sem comando, sem alimentação adequada ou impedido por uma carga mecânica, além de possíveis defeitos próprios. A etapa observada também pode não exigir movimento.

Aquecimento depende de carga, perdas, ventilação e regime. Não use apenas o tato para aprovar ou condenar um motor. Um aumento de esforço mecânico pode alterar corrente e temperatura; uma montagem inadequada também pode afetar a dissipação.

Ruído precisa ser separado de vibração do gabinete e de outros mecanismos. O guia de ruídos da geladeira ilustra a importância de localizar o som. Um ventilador com atrito e uma vibração transmitida por uma peça solta não são o mesmo fenômeno, mesmo que o usuário ouça ambos próximos ao motor.

Não por si sós. Um caminho no enrolamento não demonstra todas as condições de isolamento, integridade entre espiras, resposta ao controle ou capacidade sob carga. Diferentes motores também podem apresentar resistências muito diferentes sem que isso represente uma contradição.

Não existe uma tabela universal de ohms para todos os motores de determinada potência. Conexões, temperatura e construção precisam ser consideradas. A leitura no conjunto pode incluir outros caminhos, e o método deve corresponder ao componente identificado.

O guia inicial do multímetro ajuda a compreender as funções, mas o manual de serviço define o ensaio do motor. Continuidade, isolação e operação são perguntas diferentes. Cada resultado precisa ficar limitado à evidência obtida, sem transformar uma medição simples numa aprovação completa do aparelho.

Comece pela função: qual movimento deveria ocorrer, em que etapa e sob quais condições? Identifique motor, controle e carga. Registre sintomas externos sem provocar partida com proteções retiradas. O histórico de ruído, esforço, intervenção e falha ajuda a contextualizar.

Depois separe as hipóteses: falta de comando, condição elétrica inadequada, impedimento mecânico ou problema próprio do motor. O diagnóstico deve mostrar qual evidência distingue uma hipótese da outra. Trocar o motor sem essa relação pode manter a causa presente.

Um registro útil preserva código, tipo, classificações, conexão documentada e critérios verificados depois do serviço. Compreender a conversão de energia e o papel do controle não exige decorar uma ligação genérica. Exige reconhecer que movimento depende de um conjunto coerente, e que a referência correta é o projeto do aparelho atendido.

Referências técnicas: WEG — guia de especificação de motores, OpenStax — motores e conversão de energia, Fluke — corrente elétrica. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
