Solenoide: o que é e como uma bobina produz movimento

A passagem de corrente no enrolamento está associada a um campo magnético. Num atuador projetado para isso, o campo interage com partes magnéticas e movimenta um elemento. O comportamento depende da geometria, da alimentação e das condições previstas.

A bobina é a parte elétrica, mas não é necessariamente o dispositivo inteiro. Núcleo móvel, mola, guias e outros elementos podem participar da resposta. Em aplicações diferentes, a ação pode liberar um mecanismo, movimentar uma peça ou alterar a posição de um elemento de vedação.

Essa separação ajuda a entender que corrente presente não prova movimento correto. Uma parte mecânica pode estar impedida, e o circuito de comando pode ter outra condição de funcionamento. O diagnóstico precisa observar a função completa, sem reduzir a resposta à resistência elétrica do enrolamento.

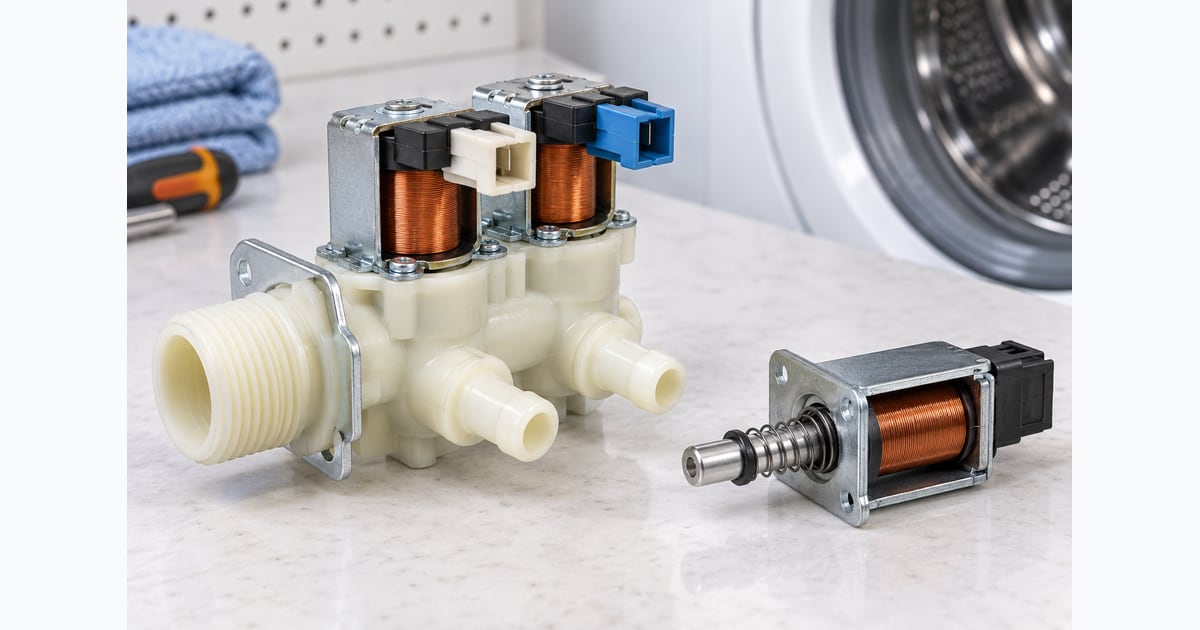

Solenoide descreve a bobina ou a ação associada; válvula solenoide reúne a atuação elétrica e um mecanismo que controla fluido. O corpo da válvula, a vedação e os caminhos internos exercem funções diferentes da bobina.

Num exemplo conceitual de enchimento de lavadora, o controle envia o comando na etapa prevista e a válvula permite passagem de água conforme suas condições. A vazão também depende do abastecimento e do circuito hidráulico. A placa não cria água apenas por energizar a bobina.

O conteúdo sobre lavadora que não enche trata sintomas de uma aplicação. Aqui, o objetivo é explicar o mecanismo. Não transfira pressões, tensões, tempos ou especificações de uma válvula industrial para uma válvula de eletrodoméstico só porque ambas usam ação eletromagnética.

As expressões descrevem a condição de referência prevista para a válvula. Em uma válvula normalmente fechada comum, o caminho está fechado sem o comando de atuação definido. Em uma normalmente aberta, o caminho pode estar aberto nessa condição. A documentação esclarece a resposta exata.

Essa classificação não revela sozinha a quantidade de vias, o sentido de passagem ou a pinagem. Também não autoriza deduzir a posição normal de uma válvula específica por sua aparência. Observe setas, marcações e instruções do fabricante para a montagem prevista.

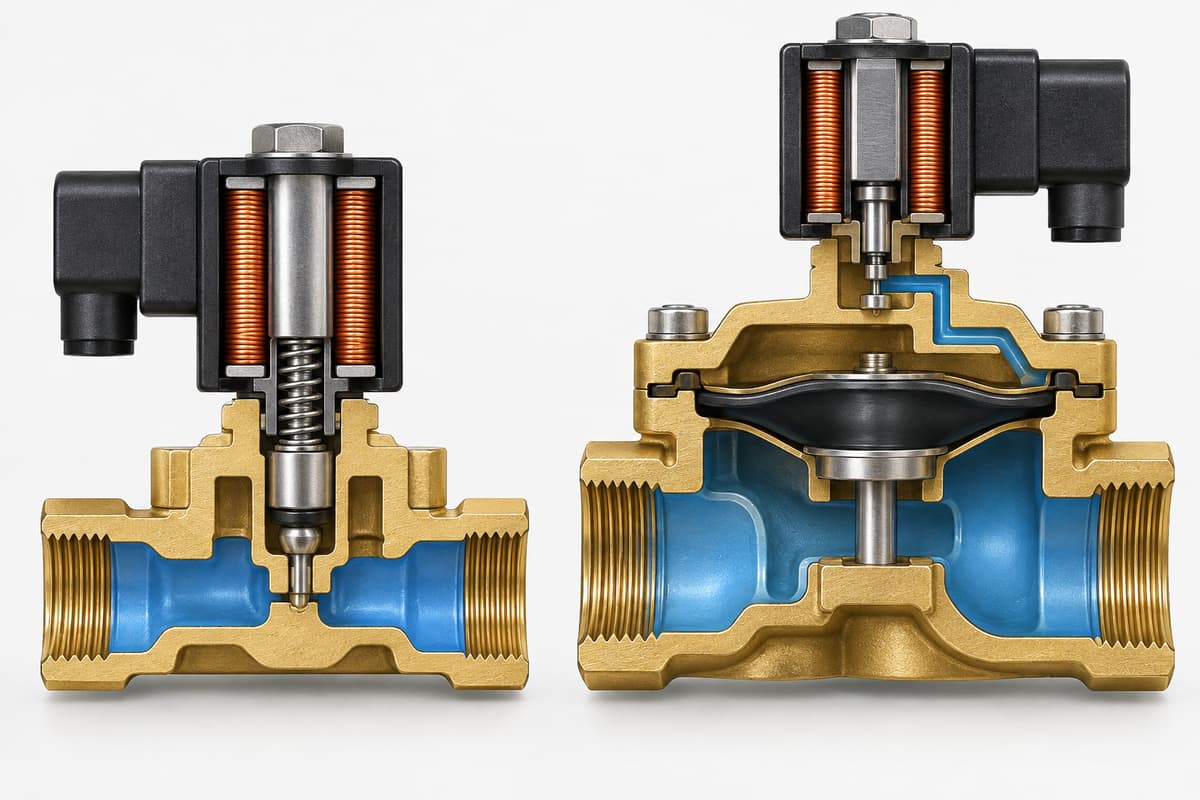

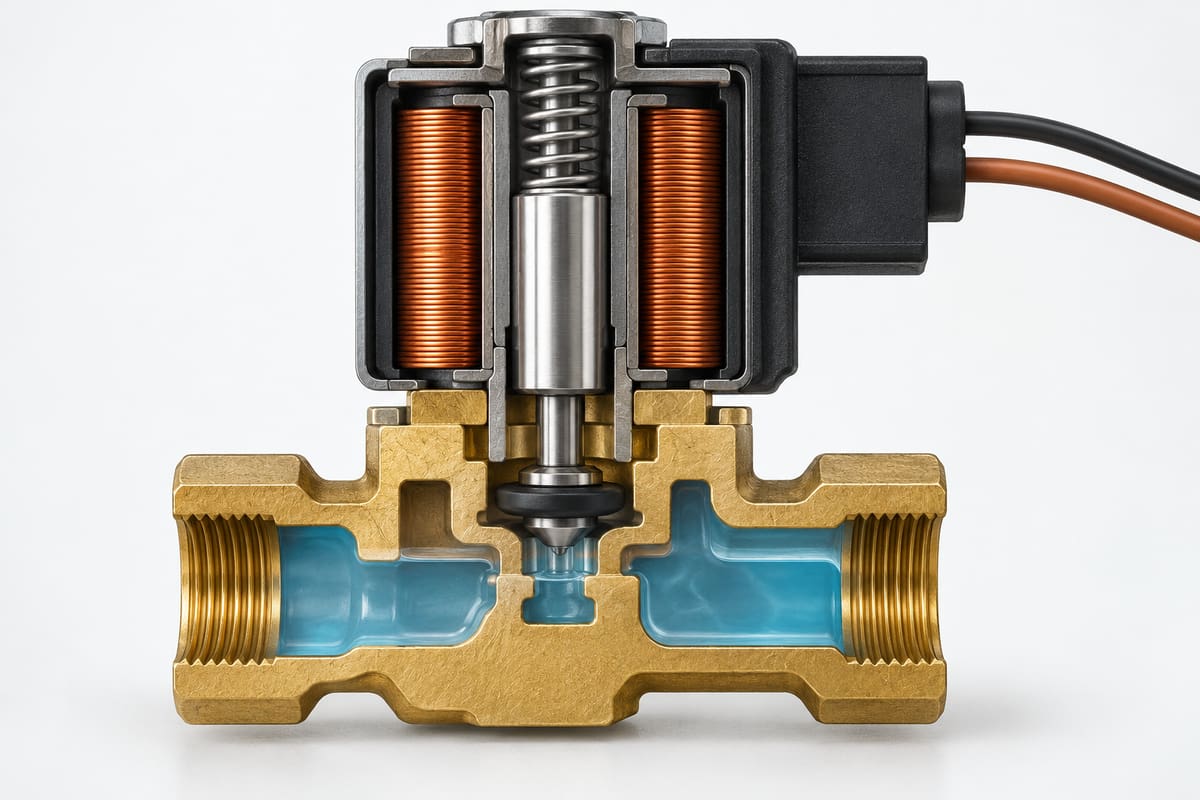

Na atuação direta, o mecanismo comandado pelo solenoide atua diretamente sobre o elemento de abertura ou fechamento conforme a construção. Na atuação pilotada, o comando altera uma condição interna que participa da movimentação principal, usando características do fluido e do projeto.

Certas válvulas pilotadas exigem condições de pressão ou diferença de pressão para responder corretamente. Por isso, uma avaliação fora das condições previstas pode produzir um resultado que não representa o funcionamento instalado. Não existe uma pressão mínima universal para todas as famílias.

Também há construções com recursos próprios que modificam essas relações. A explicação de princípio ajuda a formular a pergunta certa: a válvula recebe comando e possui as condições de fluido exigidas? O código e a documentação confirmam quais condições realmente se aplicam ao componente estudado.

A bobina possui uma classificação de alimentação. Tensão e natureza CA ou CC precisam ser compatíveis com o projeto. Uma marcação de determinada tensão alternada não autoriza aplicar a mesma tensão contínua por tentativa, nem o contrário.

Tempo de energização, aquecimento e montagem também podem fazer parte das condições de uso. Uma bobina prevista para determinado regime não deve ser tratada como apta a ficar ligada indefinidamente apenas porque respondeu por alguns segundos. A corrente e o comportamento magnético dependem da aplicação.

Uma troca exige a referência correta da bobina e do conjunto. Conector que encaixa e corpo de tamanho parecido não comprovam equivalência. Consulte o modelo completo do aparelho e os códigos da peça. O mesmo gabinete pode receber versões elétricas diferentes.

Não. Ela pode indicar um caminho elétrico nas condições do ensaio, mas não comprova a condição mecânica, a vedação, a vazão ou o comportamento sob alimentação. Também não demonstra isolação adequada para todas as condições de serviço.

O guia de continuidade esclarece o limite dessa função. Não existe um valor de resistência universal que aprove qualquer bobina de válvula. A referência depende da construção e da especificação, e a leitura no conjunto pode ser influenciada pelas conexões.

O guia inicial ajuda a separar resistência, tensão e corrente. A preparação do ensaio deve respeitar alimentação, energia armazenada e documentação. Este artigo não orienta um iniciante a energizar uma válvula retirada com ligações expostas para observar se ela “estala”.

Se não há passagem, investigue conceitualmente três condições: o abastecimento existe, o comando previsto chega e o mecanismo responde? Uma condição anterior pode explicar a seguinte. Se não existe alimentação de água, uma válvula corretamente comandada não produz a vazão esperada.

Se existe passagem quando ela não deveria ocorrer, a pergunta pode envolver vedação, posição de referência, sujeira ou outro mecanismo. Isso é diferente de uma bobina eletricamente aberta. A falha precisa ser relacionada à função e ao momento do ciclo.

Um clique pode indicar movimento, mas não comprova vazão adequada. Um ruído contínuo pode precisar de outra interpretação conforme a alimentação e a montagem. Observações externas são úteis, porém não devem substituir as verificações do produto. Preserve o contexto em vez de transformar um som numa conclusão sobre a peça inteira.

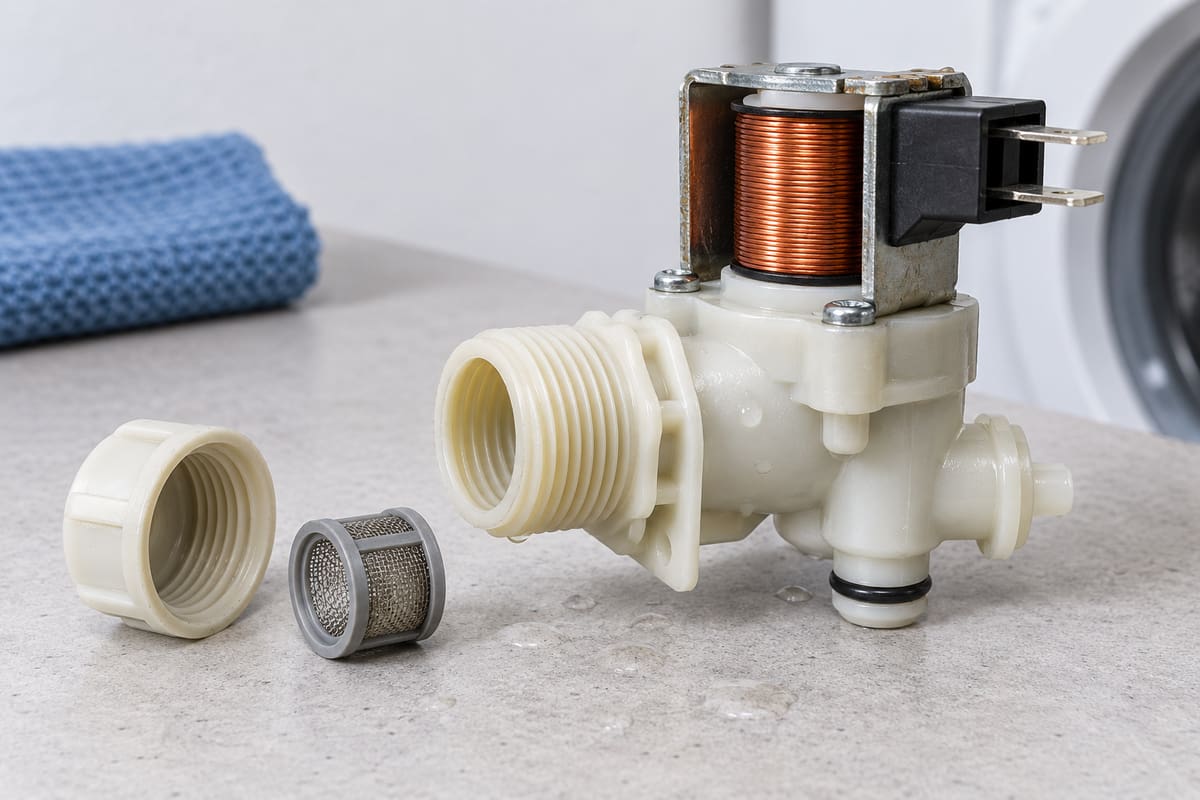

Imagine uma lavadora que inicia o programa, mas recebe água lentamente. Esse é um sintoma, não um diagnóstico. Abastecimento, passagem, filtro previsto, comando e mecanismo precisam ser relacionados às condições do modelo. A hipótese de bobina aberta não é a única explicação possível.

Agora imagine que a água entra fora da etapa esperada. O problema observado mudou: não se trata apenas de pouca vazão. O controle e a vedação precisam ser investigados conforme o produto. Aplicar a mesma explicação aos dois casos confundiria quem está aprendendo.

Esses exemplos não são roteiros universais de reparo. Mostram como separar perguntas e evidências. O manual define acessos, preparação e critérios. A parte elétrica informa uma condição; a parte hidráulica informa outra; a função completa depende de ambas estarem coerentes com o comando.

Anote modelo, referência da válvula, tensão indicada, natureza de alimentação e sentido de montagem quando marcado. Descreva etapa, presença de passagem, ruído, vazamento e comportamento após interrupção do comando. Não elimine proteções nem altere o circuito para manter fluxo.

Separe observação e conclusão: “há passagem em determinada condição” não equivale automaticamente a “a placa está energizando indevidamente”. A confirmação precisa distinguir comando de vedação e verificar o conjunto de acordo com a documentação.

O conhecimento do solenoide permite entender por que um componente eletromecânico tem critérios elétricos e mecânicos. Essa base ajuda tanto o leitor que quer compreender o atendimento quanto quem estuda manutenção, preservando as diferenças entre uma bobina, um atuador e uma válvula completa.

Referências técnicas: Emerson ASCO — exemplo de válvula solenoide, TG Valve — atuação direta e pilotada, OMRON — ação eletromagnética em bobinas. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
