Relé: como funciona e o que significam COM, NA e NF

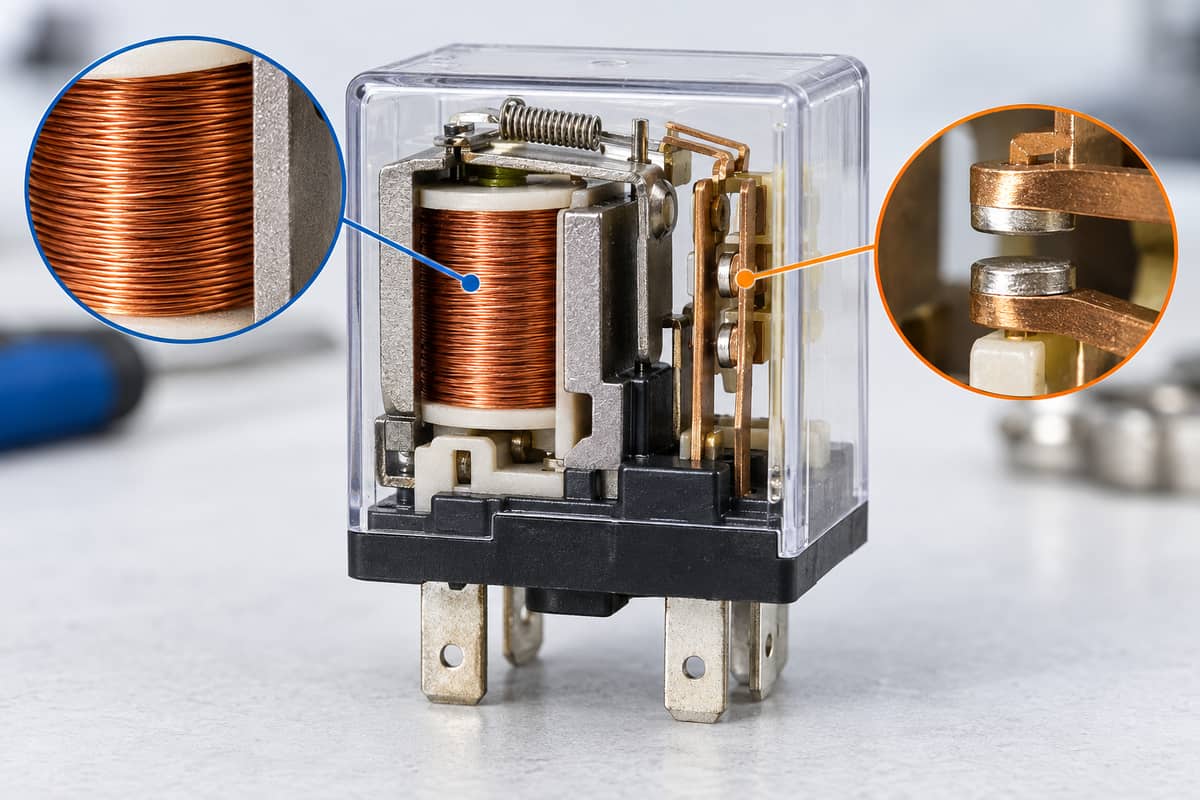

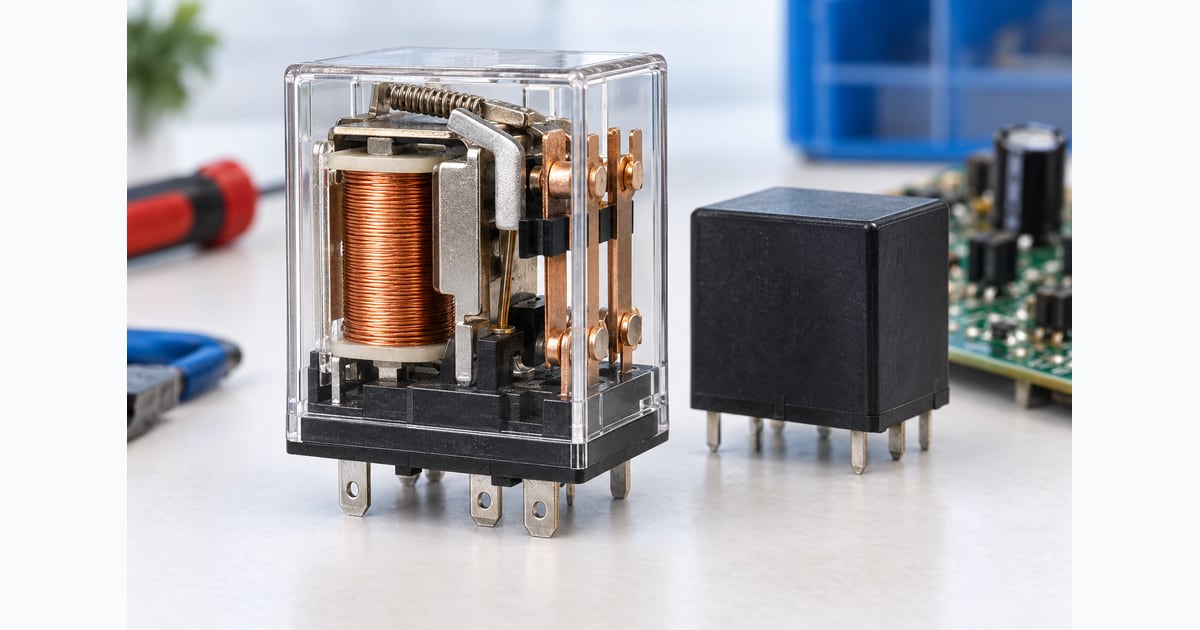

A bobina é um enrolamento que, sob as condições de alimentação previstas, produz ação magnética. O mecanismo responde a essa ação e modifica a posição dos contatos. Em muitos relés monostáveis, ao retirar a excitação, uma ação mecânica de retorno devolve os contatos à posição de repouso.

Há, porém, relés com retenção ou funcionamento biestável, que podem preservar uma posição após um comando. Não use a regra de retorno de um relé comum como explicação de todos os tipos. A identificação do modelo esclarece como o componente responde à entrada.

Também não confunda o circuito da bobina com o circuito da carga. Eles têm funções diferentes e podem operar com tensões diferentes. Uma inscrição nos contatos não é autorização para alimentar a bobina com aquele valor. A legenda e a folha de dados precisam mostrar a que parte cada classificação se refere.

COM identifica o contato comum de um conjunto comutador. NA significa normalmente aberto; NF, normalmente fechado. As expressões normalmente aberto e normalmente fechado se referem à condição normal indicada para o dispositivo, usualmente sem excitação num relé monostável, conforme sua documentação.

NO e NC são abreviações comuns em inglês. A presença de cinco terminais não determina sozinha quais são bobina, comum, aberto e fechado. Existem arranjos e encapsulamentos diferentes. O esquema gravado no corpo deve ser lido na orientação indicada, com atenção à vista de terminais apresentada pelo fabricante.

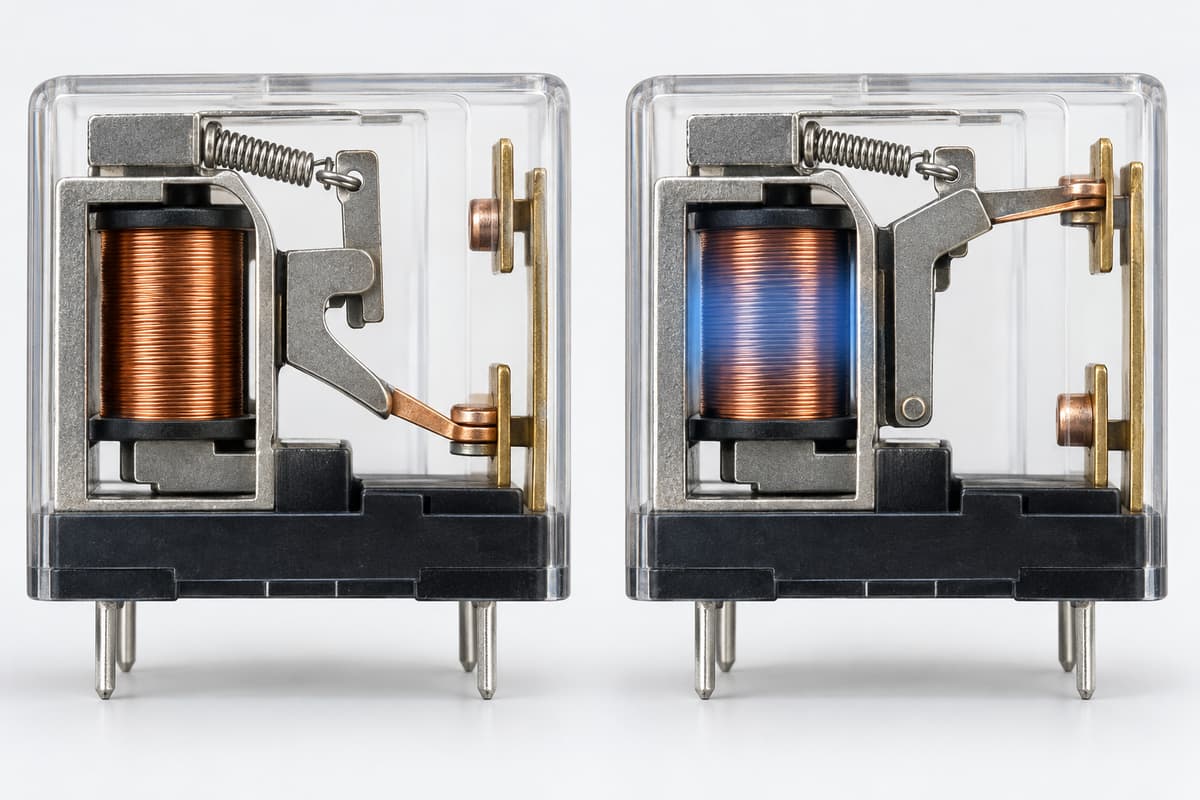

Imagine um relé monostável hipotético com um conjunto COM, NA e NF. Sem excitação, COM está ligado a NF e separado de NA. Quando a bobina recebe o comando correto, o mecanismo passa COM para NA e interrompe o caminho para NF, conforme o comportamento previsto desse exemplo.

O desenho conceitual explica a mudança, mas não mostra a posição física de pinos de um produto real. Também não garante características de tempo de transferência ou aptidão para uma função específica. Relés de diferentes famílias podem ter mais conjuntos de contato ou um arranjo diferente.

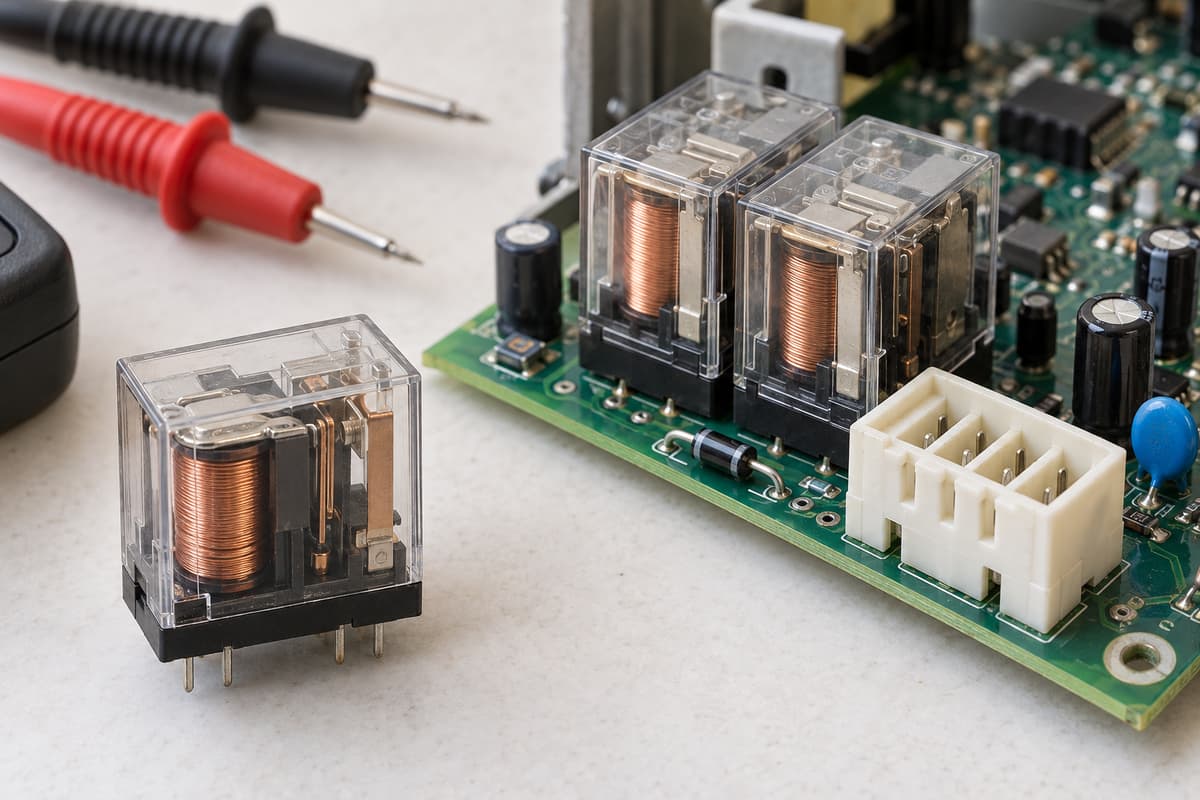

Num eletrodoméstico, o contato pode comandar uma resistência ou outra carga. O fato de o controle existir não significa que aquela carga esteja ligada durante todo o ciclo. A etapa do programa determina quando o relé deve atuar. Antes de interpretar ausência de acionamento como defeito, confirme a lógica do aparelho.

A bobina precisa de uma alimentação compatível com sua classificação: tensão, natureza CA ou CC e condições definidas. Já os contatos têm limites de comutação associados a tensão, corrente e tipo de carga. Esses números não descrevem a mesma parte do componente.

Uma marcação didática “bobina 12 VCC; contato 10 A em condição resistiva especificada” não significa que a bobina deva receber 10 A. Também não autoriza comutar qualquer motor de 10 A. Cargas indutivas, transitórios e condições de manobra podem exigir classificações diferentes.

O valor de corrente estampado, isoladamente, não prova equivalência entre duas peças. Material de contato, vida prevista, isolação, arranjo e requisitos específicos também importam. A troca precisa preservar o componente previsto no projeto, em vez de selecionar por aparência ou pelo maior número no corpo.

Um relé de estado sólido utiliza elementos eletrônicos para realizar a comutação. Ele não depende do mesmo movimento de contatos de um relé eletromecânico. Por isso, ausência de clique não indica automaticamente falta de acionamento nesse tipo de dispositivo.

Entrada e saída também possuem classificações próprias. Compatibilidade com CA ou CC, corrente, dissipação e comportamento na condição desligada precisam ser confirmados. Um relé de estado sólido não é um substituto universal de qualquer relé de bobina.

Outros componentes de controle, como transistores e triacs, podem realizar funções de acionamento sem ser um relé eletromecânico. Ao ler a placa, identifique a arquitetura antes de atribuir um sintoma a um “relé”. Um mesmo resultado aparente, como carga desligada, pode vir de mecanismos de comando diferentes.

Não. Um som de movimento pode indicar uma ação mecânica, mas não confirma que os contatos estejam em boas condições, que a alimentação da carga exista ou que o caminho completo esteja íntegro. O clique é uma observação, não um diagnóstico completo.

Da mesma maneira, um contato pode apresentar comportamento inadequado em serviço apesar de um ensaio simples parecer indicar continuidade. Condição superficial, corrente da carga e outros fatores participam. O guia de continuidade esclarece por que detectar um caminho não demonstra toda a capacidade de uma conexão.

Se não há clique, também existem várias possibilidades: o tipo de dispositivo pode ser silencioso, a bobina pode não ter recebido comando ou o controle pode estar impedindo a etapa por uma condição legítima. A investigação precisa separar comando, resposta do componente e alimentação da carga.

Uma bobina possui características elétricas definidas pelo projeto. Não existe um valor universal de resistência que identifique todas as bobinas de 12 V, por exemplo. Tamanho, construção, potência e condições podem variar. A referência deve corresponder ao relé realmente identificado.

Em circuitos de comando, podem existir diodos ou outros elementos para lidar com transitórios e proteger o acionamento. A presença desses componentes pode alterar uma interpretação feita com o relé ainda conectado. Relés com recursos internos também exigem respeito à orientação e à documentação.

O guia de multímetro e o mapa de símbolos ajudam a compreender funções de medição, mas não substituem a folha de dados. Aplicar alimentação por tentativa pode danificar o componente ou o circuito. Preparação, isolamento dos caminhos e método pertencem ao procedimento correto do produto.

Comece pela carga e pela etapa em que ela deveria funcionar. Identifique o modelo completo e o esquema correto. Verifique conceitualmente quais condições liberam o comando: alimentação do controle, sensores, programa e proteções podem participar.

Organize a avaliação em três perguntas: o comando previsto está presente, o relé responde conforme sua especificação e o circuito da carga está completo? Cada pergunta exige evidências próprias. A conclusão não deve pular da frase “o motor não ligou” diretamente para “o relé queimou”.

Um registro útil separa posição da peça, código, classificação da bobina, arranjo dos contatos e comportamento observado. Esse método permite explicar por que a substituição foi necessária e o que foi verificado depois. Conhecer COM, NA e NF é o início da leitura; compreender o circuito inteiro é o que evita uma troca por tentativa.

Ao relatar uma falha, informe também se ela aparece sempre ou apenas numa etapa. A combinação entre momento, comando e resposta ajuda a diferenciar uma interrupção prevista de um acionamento defeituoso. Esse contexto deve acompanhar qualquer leitura registrada.

Referências técnicas: OMRON — princípios dos relés, Fluke — conceitos de corrente. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
