Transistor: como controla sinais e cargas numa placa

Um sinal de controle modifica as condições de passagem de corrente por outro caminho do componente. A energia entregue à carga vem da alimentação do circuito; o transistor não cria energia apenas porque um sinal pequeno pode controlar uma carga maior.

Num acionamento conceitual, uma placa envia um sinal ao transistor, que permite a circulação da corrente prevista numa carga. Num amplificador, o funcionamento é organizado para relacionar variações de entrada e saída. Essas aplicações exigem projetos diferentes e não se resumem a uma conexão arbitrária de três terminais.

O transistor também possui perdas e limites. Mesmo quando trabalha como chave, não deve ser tratado como um contato ideal sem aquecimento. A tensão, a corrente, a dissipação e a forma de acionamento participam da seleção e da avaliação. Uma peça pode falhar por condições do circuito, não somente por envelhecimento isolado.

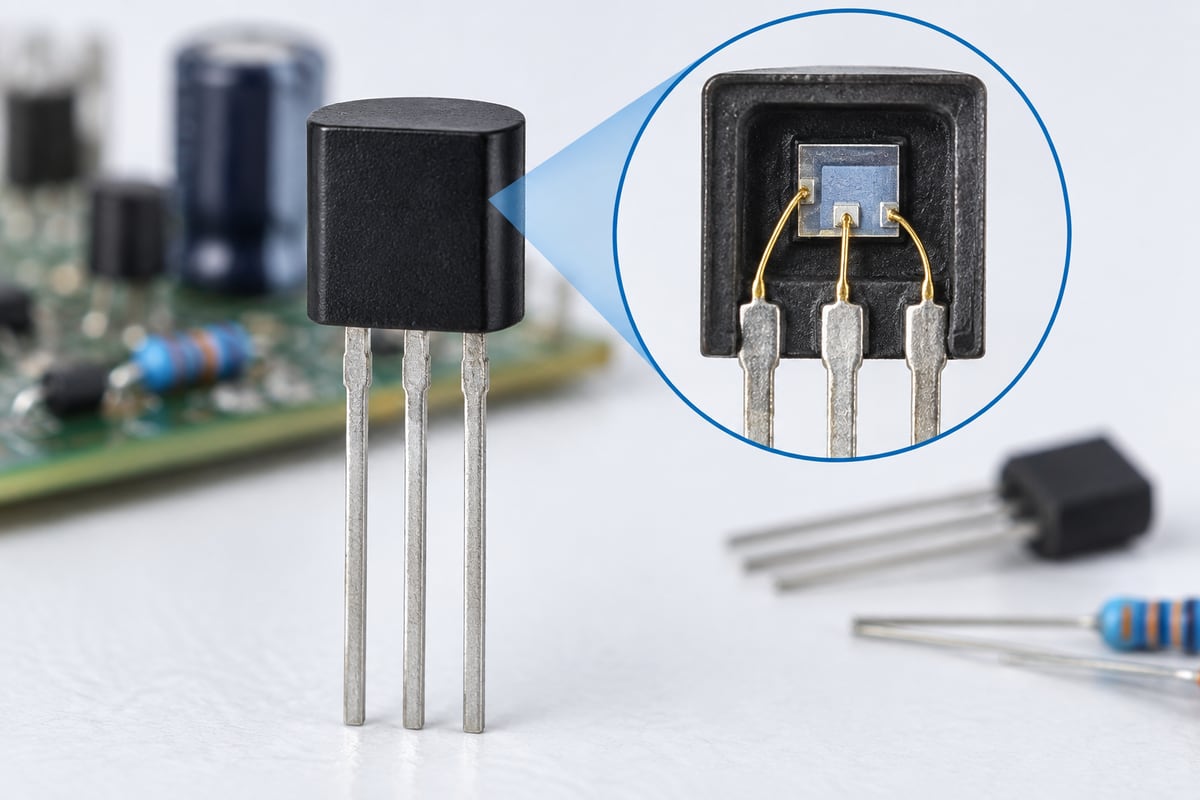

Um transistor bipolar, ou BJT, usa base, coletor e emissor, frequentemente indicados por B, C e E. No modelo básico de funcionamento, o comando envolve a corrente de base e sua relação com a condução entre coletor e emissor, dentro das condições adequadas.

Existem versões NPN e PNP, que exigem polaridades e relações de circuito correspondentes. Não é correto conectar um tipo no lugar do outro porque o encapsulamento parece igual. Também não se deve deduzir a ordem B-C-E apenas olhando a face plana de qualquer componente.

A folha de dados informa a vista de referência e a numeração dos terminais. Uma figura vista por baixo pode parecer espelhada em relação à observação por cima. Registre a orientação usada, o código completo e a posição na placa. Esse cuidado evita inverter o entendimento antes mesmo de começar a avaliação.

O MOSFET utiliza gate, drain e source, geralmente indicados por G, D e S. Seu controle depende da tensão entre gate e source, com características definidas pela família. Essa diferença impede aplicar automaticamente uma regra de teste de BJT a um MOSFET.

O gate possui comportamento capacitivo e precisa ser acionado e descarregado conforme o projeto. Dizer que “não exige corrente nenhuma” sem contexto ignora os transitórios de acionamento. O circuito de comando precisa administrar carga e descarga do gate para o regime previsto.

Também há MOSFETs com características e polaridades diferentes. A tensão de limiar não é, por si só, garantia de condução plena para a corrente de carga. O valor necessário para obter o comportamento previsto deve ser lido nas condições da folha de dados, sem reduzir o componente a um único número de gate.

Não. A identificação acompanha a tecnologia. O IGBT combina características próprias e costuma utilizar gate, coletor e emissor. Isso não o torna um BJT comum nem um MOSFET com outro nome. A comparação ajuda a organizar famílias, mas a avaliação deve permanecer específica.

A tabela identifica nomes, não posição física de pinos. Módulos podem reunir vários elementos e terminais adicionais. Um corpo com três pinos também pode ser regulador, triac ou outro componente. A identificação pelo código vem antes de qualquer conclusão baseada no número de terminais.

Podem aparecer no acionamento de uma bobina, em etapas de fonte e em controles eletrônicos. Uma função conceitual comum é um transistor receber comando e controlar a corrente de um relé. Outra envolve comutação em uma fonte, com componentes de proteção e controle trabalhando em conjunto.

Em sistemas de controle de motor, a arquitetura pode usar módulos e múltiplos elementos. Não é correto assumir que existe um único transistor responsável por qualquer motor que deixou de girar. Sensores, alimentação, carga mecânica e lógica de proteção também participam do comportamento.

Antes de explicar uma falha, localize a função no esquema. O mesmo sintoma externo pode ter causas diferentes. “A válvula não abriu” não comprova defeito do transistor: pode faltar comando, alimentação, conexão ou resposta da própria carga. A sequência de investigação precisa separar esses caminhos.

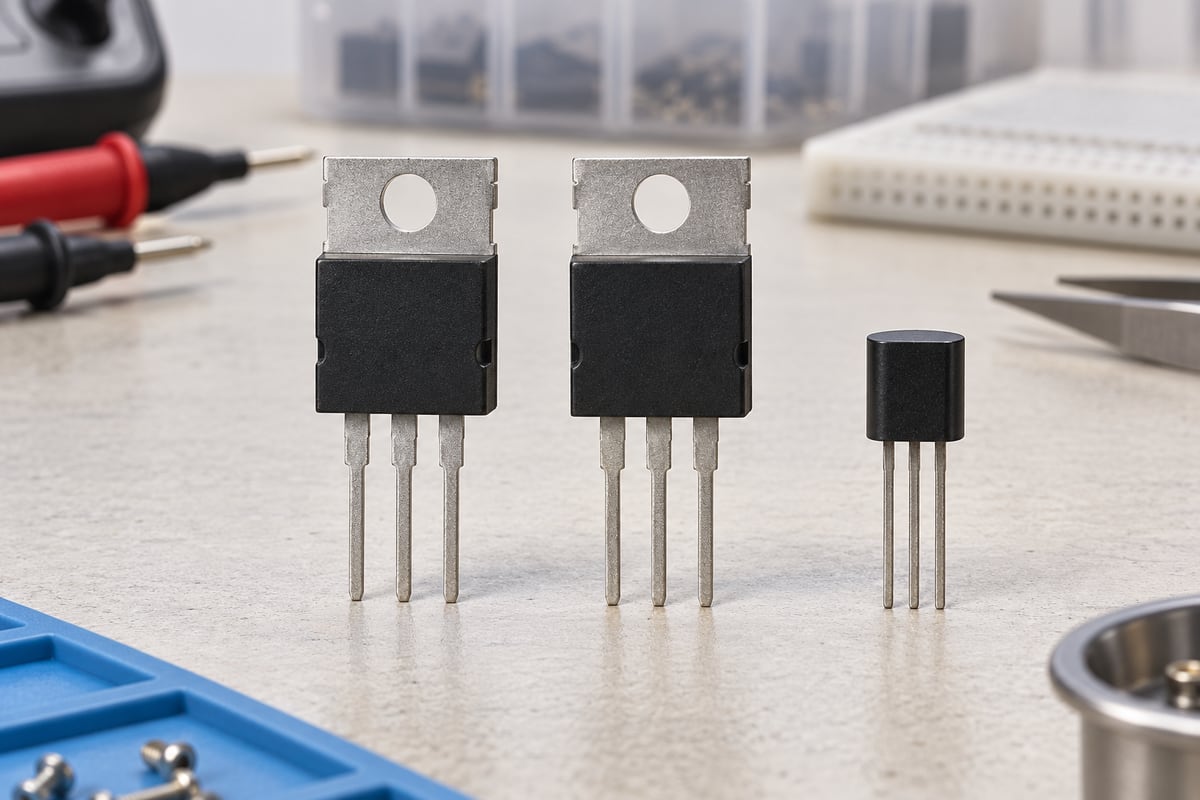

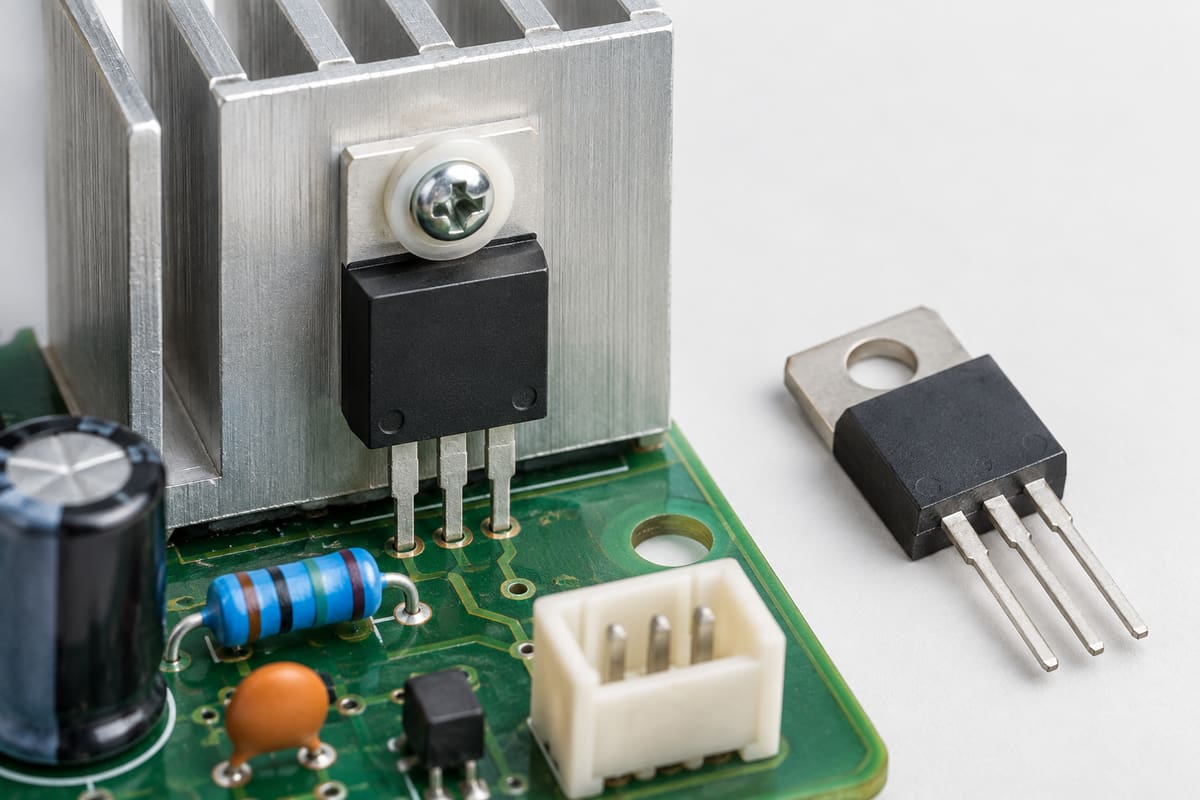

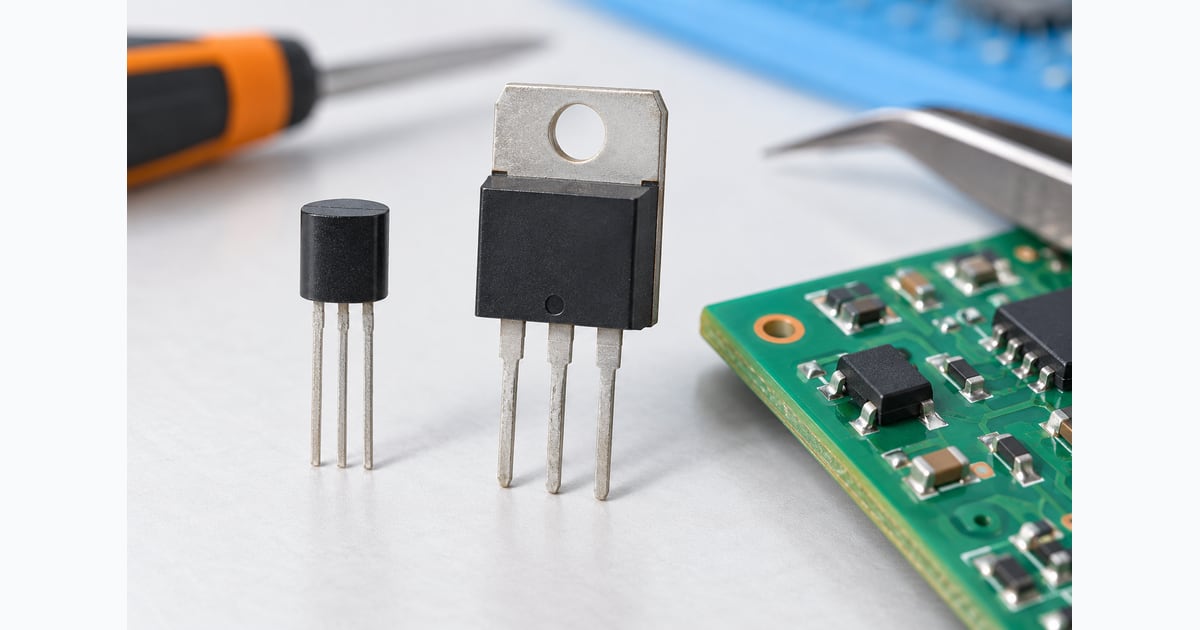

Encapsulamento identifica uma forma construtiva, não uma equivalência elétrica. Duas peças com tamanho e disposição externa semelhantes podem ter ordens de terminais diferentes. A aba metálica também pode ter conexão elétrica definida pelo componente, exigindo atenção ao isolamento na montagem.

O código completo pode distinguir versões com classificações diferentes. Letras e sufixos não devem ser descartados para encontrar uma peça que “parece a mesma”. Tensão, corrente, dissipação, velocidade e condições de acionamento podem determinar a compatibilidade com o circuito.

Consulte a documentação do aparelho e da versão da placa. Se a marcação foi perdida, a localização no esquema e registros confiáveis são necessários. Reconstruir a peça pela posição e pelo tamanho é uma hipótese, não uma identificação suficientemente demonstrada.

Não. Um ensaio simples pode detectar alguns defeitos evidentes, mas não reproduz todas as condições de tensão, corrente, temperatura e comutação. Caminhos paralelos no circuito também podem alterar a leitura. O resultado precisa ser limitado ao que foi efetivamente observado.

MOSFETs podem incluir uma estrutura de diodo entre drain e source, conforme o tipo. Essa característica não deve ser confundida automaticamente com curto. Outros dispositivos e módulos têm estruturas internas próprias, que precisam ser consideradas ao interpretar uma leitura direcional.

O guia de símbolos e o guia inicial ajudam a compreender as funções do instrumento. A função diodo e a função de continuidade não são métodos universais de aprovação de transistores. A preparação deve respeitar desenergização, energia armazenada e características sensíveis do componente.

Uma avaliação organizada pergunta se o sinal de comando está presente, se o componente responde e se a carga está em condições adequadas. Um defeito da carga pode exigir esforço indevido do acionamento. Um comando inadequado também pode fazer o transistor dissipar mais energia que o previsto.

Considere um exemplo hipotético de perda em condução: se um caminho apresenta queda de 0,2 V enquanto conduz 2 A estáveis, a potência associada é 0,4 W. Isso não representa a perda total de qualquer transistor, porque transições e outros mecanismos também podem participar.

O exemplo demonstra por que aquecimento precisa de contexto, sem definir uma temperatura universal aceitável. Dissipador, montagem, ventilação e regime alteram o resultado. Substituir a peça sem verificar a causa do esforço ou sem preservar a montagem pode repetir a falha mesmo com um componente novo.

Anote posição, código completo, família, pinagem confirmada e função no circuito. Separe classificações de resultados observados. Um registro como “MOSFET desta referência, na etapa de fonte” oferece contexto; “transistor de três pernas” elimina informações essenciais.

Depois relacione a evidência ao sintoma: qual condição deveria existir e qual foi demonstrada? Se o componente falhou como consequência de outro evento, essa relação deve ficar clara. A correção precisa incluir a origem e a verificação prevista depois do serviço.

Quem aprende não precisa decorar todas as famílias antes de compreender uma placa. Precisa reconhecer que comando, condução e carga são partes do mesmo raciocínio. Essa base permite ler uma folha de dados e entender um diagnóstico, evitando transformar uma semelhança externa ou uma leitura isolada numa decisão de troca.

Referências técnicas: Toshiba — comparação de transistores, Toshiba — tipos de transistores, Toshiba — MOSFET. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
