Diodo: como funciona e para que servem seus diferentes tipos

Ânodo, indicado frequentemente por A, e cátodo, indicado por K, são os terminais de referência. Na polarização direta de um diodo retificador típico, o ânodo está num potencial mais positivo que o cátodo, nas condições adequadas. A corrente convencional percorre o componente do ânodo para o cátodo.

O sentido de corrente convencional é uma convenção de análise; não deve ser confundido com todas as descrições do movimento microscópico de portadores. Para ler o esquema, mantenha essa convenção e a identificação dos terminais. Alternar explicações sem avisar pode inverter o entendimento de um iniciante.

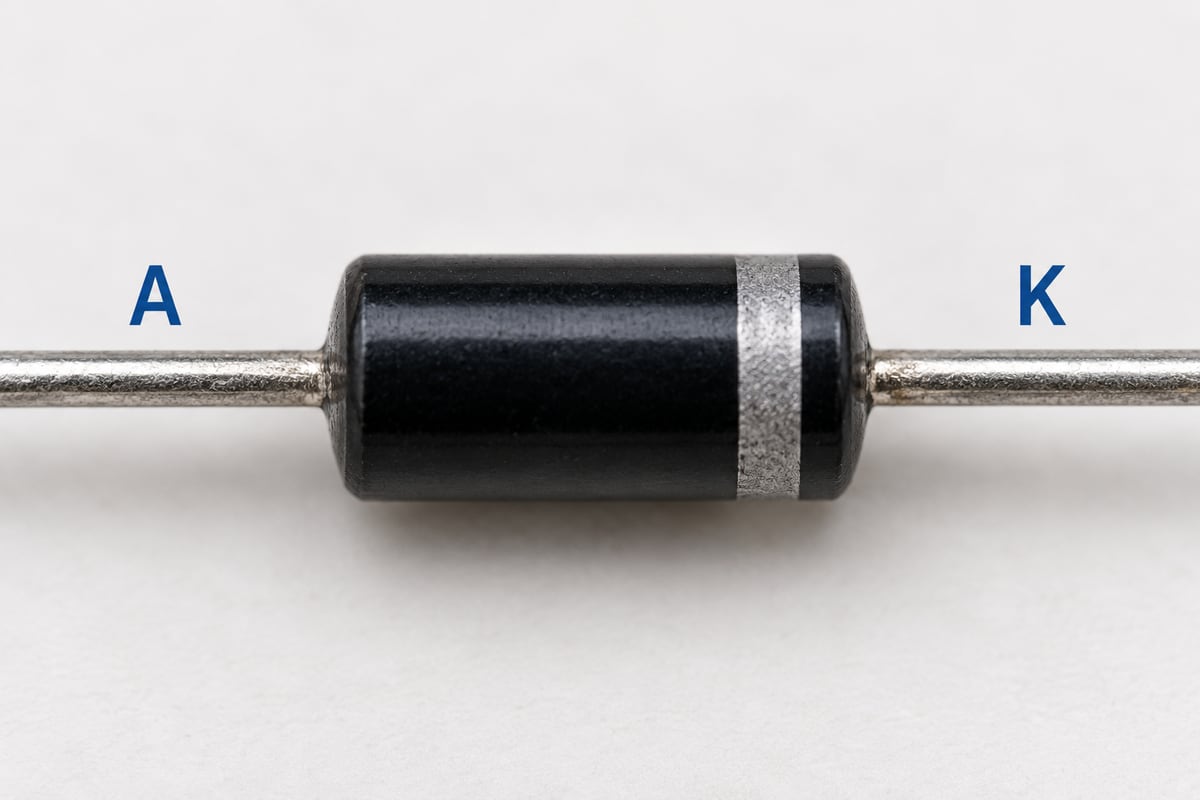

Em muitos encapsulamentos axiais, uma faixa indica o cátodo. Entretanto, a referência definitiva é a documentação da peça e sua marcação. Encapsulamentos diferentes, conjuntos com vários diodos e componentes de montagem superficial podem exigir outro modo de identificação. Aparência semelhante não garante a mesma pinagem.

Na condição direta, a relação entre tensão e corrente depende da tecnologia, da temperatura e da corrente. O diodo não funciona como um interruptor ideal que passa a conduzir sempre no mesmo número exato. O gráfico de uma família descreve esse comportamento melhor do que uma frase universal.

Na condição reversa, um retificador trabalha limitando a condução dentro dos seus limites. Não se deve dizer que toda corrente reversa é literalmente zero. Também não se deve ultrapassar a classificação do componente para descobrir o que acontece: ruptura e funcionamento previsto dependem do tipo.

Essa diferença é importante para o Zener, projetado para uma aplicação de ruptura reversa controlada nas condições especificadas. O comportamento que faz parte da função de um Zener não pode ser transferido indiscriminadamente para um retificador comum. A aplicação e a folha de dados determinam o que é normal.

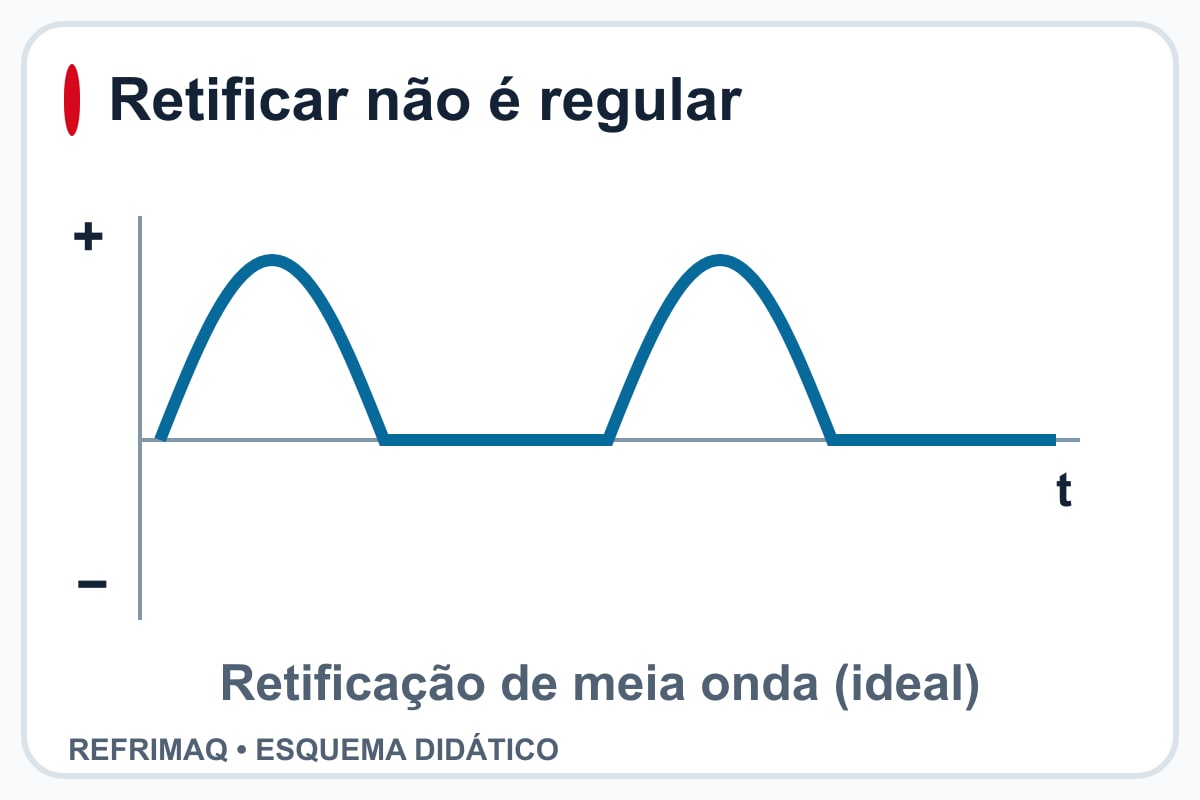

Um retificador pode transformar uma alimentação alternada em uma corrente unidirecional pulsante no circuito adequado. Em uma retificação simples, parte da forma de onda contribui para a saída. Numa ponte retificadora, a organização dos diodos utiliza as duas alternâncias para manter o sentido da corrente na carga.

Retificar não significa obter automaticamente uma tensão contínua perfeitamente estável. Filtragem e regulação podem ser necessárias conforme a aplicação. Um capacitor, por exemplo, pode participar da redução das variações; o controle da fonte pode acrescentar outras funções.

Uma ponte possui terminais que precisam ser reconhecidos pela documentação: entradas alternadas e saídas com polaridade, conforme o produto. Não use a posição de um módulo como pinagem universal. A integração de vários diodos num mesmo corpo muda a identificação física, mas não elimina a necessidade de entender os caminhos do circuito.

Não. A palavra diodo descreve uma família ampla, mas cada tipo foi projetado para comportamentos e condições próprios. Um Schottky possui características diferentes de uma junção de silício convencional. Um LED associa emissão de luz à condução adequada. Um Zener tem aplicação específica em condição reversa.

A tabela explica diferenças, não oferece uma lista de substituições. Corrente, tensão, velocidade, dissipação e encapsulamento podem ser relevantes. Uma peça que cabe no mesmo espaço da placa pode não atender a função elétrica original.

A tensão direta varia conforme a corrente, a temperatura e a tecnologia. A referência popular de aproximadamente 0,7 V ajuda em determinados modelos simplificados de junções de silício, mas não deve virar um critério absoluto para todos os diodos e instrumentos.

Um instrumento na função diodo aplica uma condição de ensaio própria e apresenta uma resposta associada. Outro instrumento pode usar uma corrente de teste diferente. Diodos Schottky, LEDs e arranjos integrados podem apresentar resultados diferentes sem que essa diferença, isoladamente, prove falha.

O guia de símbolos do multímetro ajuda a distinguir diodo e continuidade. A interpretação exige o manual do instrumento, a identificação do componente e a condição do circuito. Não compare apenas os algarismos do visor com uma regra memorizada, ignorando tipo e caminho medido.

Uma bobina armazena energia magnética. Quando sua corrente muda rapidamente, podem surgir tensões transitórias. Em determinados circuitos de corrente contínua, um diodo é usado para oferecer um caminho apropriado à corrente durante a interrupção, conforme o projeto.

Essa aplicação não significa que qualquer bobina em CA deva receber o mesmo diodo ou que a orientação seja irrelevante. Outros circuitos usam componentes e arranjos diferentes para lidar com transitórios. A proteção pertence ao conjunto e precisa preservar o comportamento previsto do comando.

Se um componente desse caminho falha, a consequência pode atingir outra parte da placa. Trocar somente a peça visivelmente danificada, sem entender a função, pode deixar a causa ativa. O esquema permite distinguir um diodo de retificação de um diodo usado num acionamento, mesmo que ambos tenham aparência parecida.

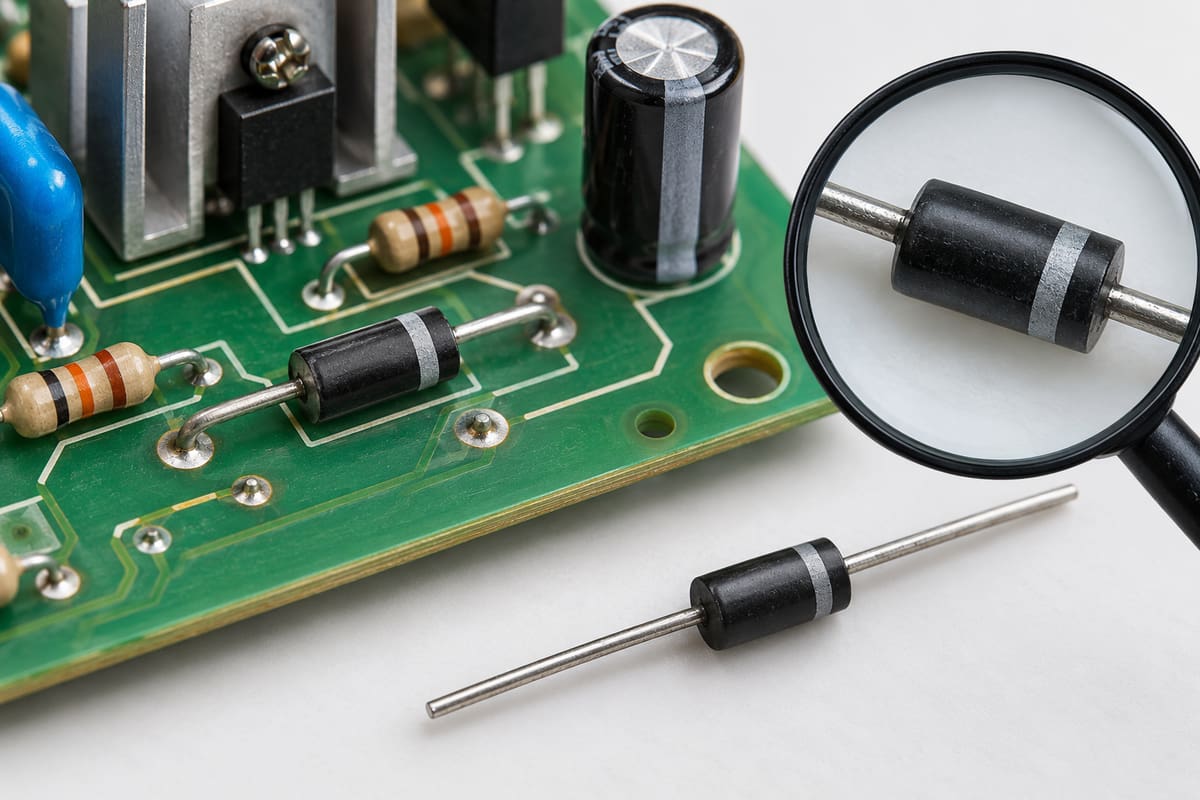

Nem sempre. Caminhos paralelos, resistores, capacitores e outros semicondutores podem influenciar a resposta. O instrumento mede entre dois pontos do conjunto conectado. Interpretar esse resultado como se o diodo estivesse isolado pode produzir uma conclusão incorreta.

O guia inicial do multímetro explica a necessidade de selecionar funções e preparar a medição. O guia de continuidade mostra que detectar caminho não equivale a medir todas as características de um semicondutor.

Também é importante respeitar desenergização e energia armazenada. Um teste de baixa tensão não demonstra necessariamente comportamento sob tensão reversa de serviço. A ausência de um defeito evidente nesse ensaio não libera automaticamente o circuito completo. Cada conclusão deve ficar limitada ao que o método realmente verificou.

Registre código da peça, posição na placa, orientação e função no esquema. Confirme a documentação do modelo e da versão. Quando a marcação não está legível, não reconstrua a referência somente pela faixa ou pelo tamanho do corpo.

Ao analisar uma possível substituição, o código original e as classificações são o ponto de partida. Mesmo uma correspondência de tensão e corrente pode ser insuficiente se a aplicação exigir características de comutação ou dissipação específicas. Identificar a família evita chamar qualquer peça semelhante de “diodo comum”.

Separe observação, especificação e diagnóstico. “O visor apresentou uma resposta em determinada direção” é um resultado de ensaio. “A peça é um retificador dessa família” é identificação. “Ela originou a falha” exige relação com o circuito. Essa organização torna a explicação mais clara e reduz o risco de transformar um conceito útil numa regra equivocada de conserto.

Ao consultar um relatório, procure também a condição em que o resultado foi obtido. Dois registros com direções, instrumentos ou conexões diferentes não são comparáveis somente porque ambos mencionam a palavra diodo. O contexto mantém a conclusão proporcional à evidência.

Referências técnicas: Toshiba — princípio do diodo, Fluke — o que é um diodo, Toshiba — famílias de diodos. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
