Onde Fica o Capacitor do Ar-Condicionado e Como Identificar

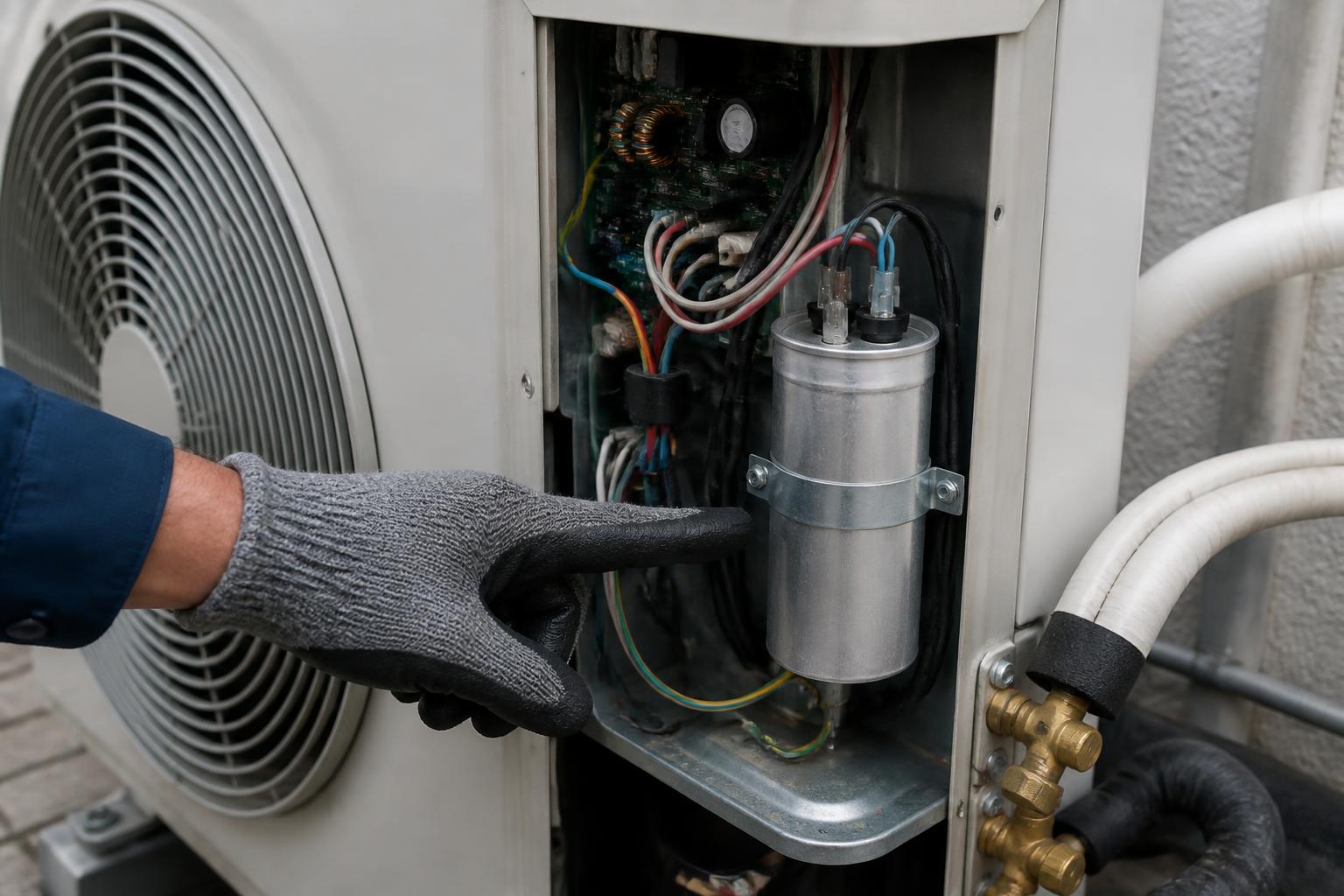

Em resumo: no split residencial mais comum, procure sempre na unidade externa, no compartimento onde ficam contatora, bornes e fiação.

• Formato: cilindro (alumínio ou plástico), às vezes retangular em aparelhos de janela.

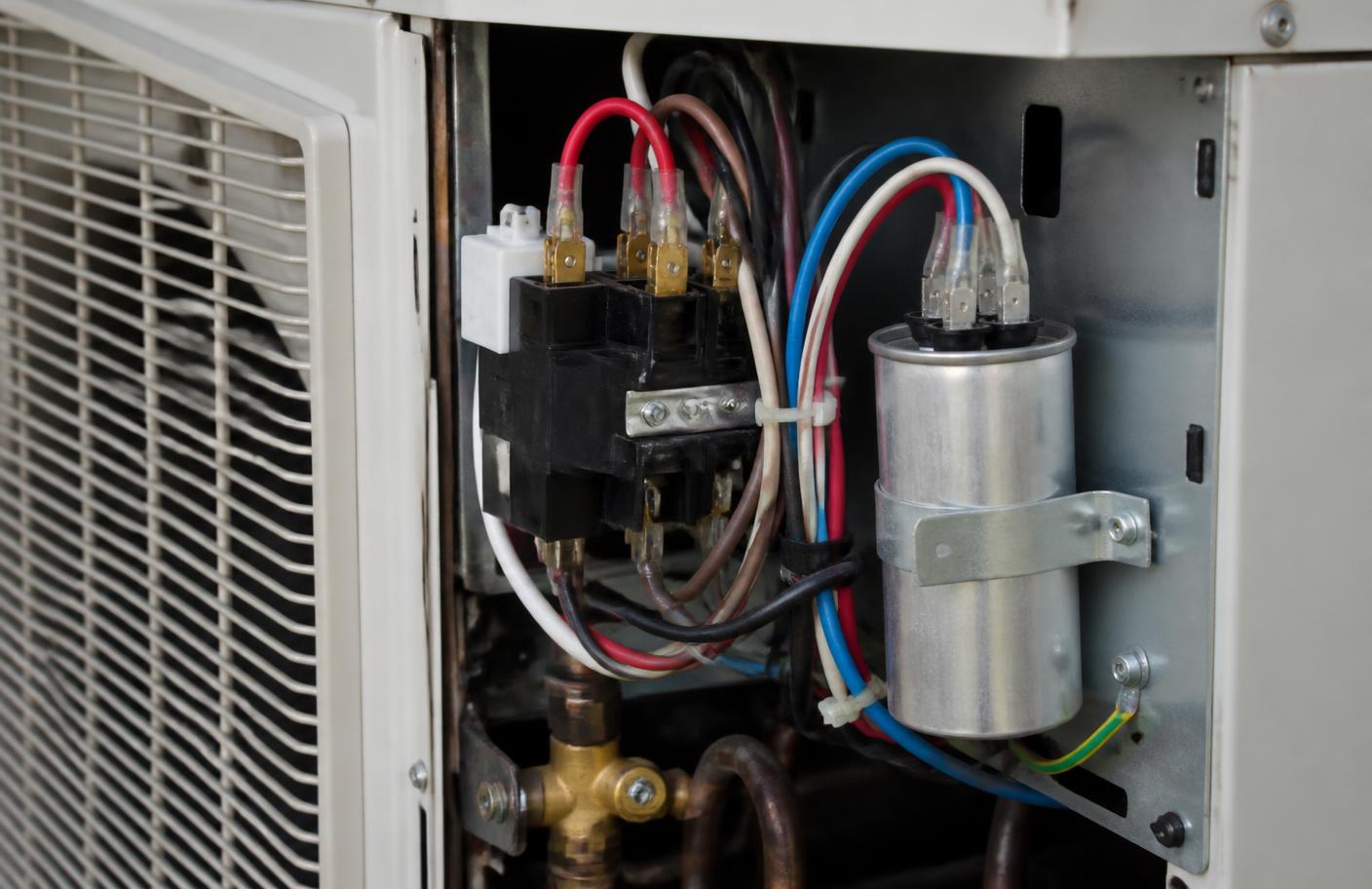

• Fixação: abraçadeira metálica parafusada na chapa.
• Terminais: dois em capacitor simples; três em capacitor duplo (compressor + ventilador).
• Marcação no corpo: valor em µF (microfarad) e tensão em VAC. Esses dois números definem a peça de reposição.

Capacitor duplo traz identificação nos terminais: um para o compressor, um para o ventilador e um comum. Trocar a ligação entre eles queima o motor. Fotografe antes de desconectar.

Se a dúvida é sobre o próprio compressor, o roteiro está em como saber se o compressor está bom.

1. Desligue o disjuntor do circuito e confirme ausência de tensão nos bornes.
2. Use luvas isolantes e ferramenta com cabo isolado.

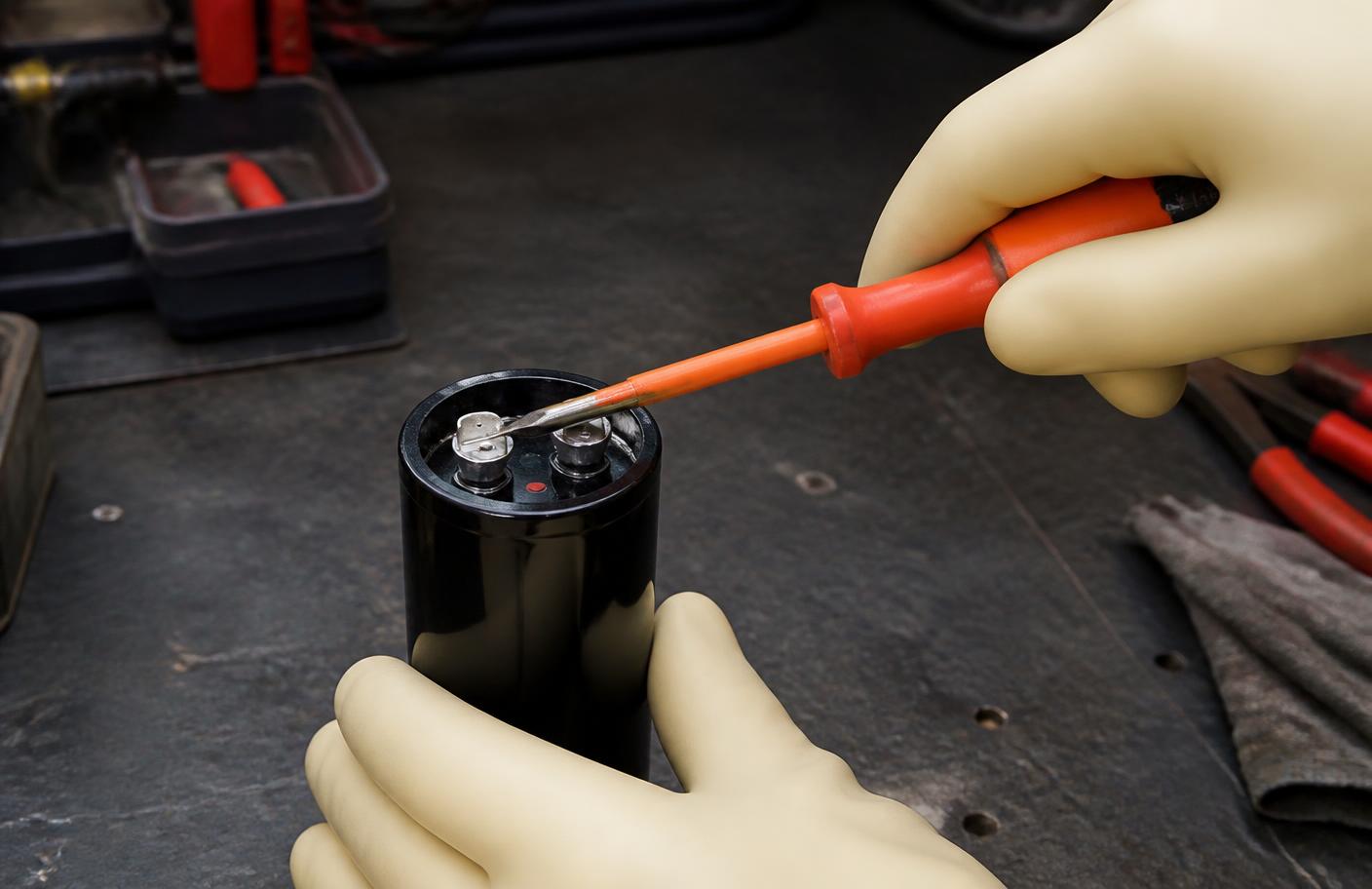

3. Descarregue os terminais com um resistor de descarga (o método recomendado) ou, na falta dele, com chave de fenda de cabo isolado encostando nos dois terminais ao mesmo tempo.
4. Confirme com o multímetro em tensão contínua: a leitura deve estar próxima de zero.
5. Só então desconecte os terminais, um a um, fotografando a posição.

Nunca toque nos terminais com a mão nua nem descarregue encostando os terminais um no outro com alicate sem isolação. A energia armazenada é suficiente para causar acidente sério.

A confirmação numérica é feita com multímetro na função de capacitância — passo a passo em como testar capacitor com multímetro e visão geral de troca em capacitor de ar-condicionado.

• Capacitância: use o mesmo valor em µF indicado no corpo da peça original.
• Tensão: igual ou superior à original (nunca inferior).
• Tipo: permanente de trabalho para motores de ar-condicionado; não use capacitor eletrolítico de partida no lugar.
• Formato e fixação compatíveis com a abraçadeira existente.

Valor maior não é melhor. Capacitância acima da especificada altera a corrente do motor e reduz a vida útil do enrolamento.

Identificar a peça é informação útil; a intervenção é serviço técnico. Chame profissional quando:

• Você não tem ferramenta isolada e multímetro adequados.
• O aparelho é inverter — a placa de potência trabalha com tensão contínua elevada.
• O capacitor novo queima novamente em pouco tempo (indica outro problema no motor ou na alimentação).
• Há marca de queimado na fiação ou na contatora.
• O disjuntor desarma mesmo com o capacitor novo instalado.
