Capacitor de Ar-Condicionado: Como Testar e Trocar

O motor do compressor e o motor do ventilador são motores de indução monofásicos: sozinhos, eles não têm conjugado de partida suficiente para sair do lugar. O capacitor resolve isso criando uma defasagem entre o enrolamento principal e o auxiliar, o que gera o torque necessário para o motor arrancar e continuar girando com eficiência.

Existem dois tipos que aparecem em splits residenciais:

• Capacitor permanente (run): o mais comum. Fica ligado o tempo todo, ajudando na partida e na operação. Valores típicos de compressor ficam na faixa de dezenas de µF; o do ventilador é bem menor.
• Capacitor duplo (dual): um único corpo cilíndrico com dois valores — um para o compressor e outro para o ventilador —, identificados por marcações de terminais como C (comum), HERM (compressor) e FAN (ventilador).

Importante: ar-condicionado inverter geralmente não tem capacitor de partida do compressor. Nesses modelos, quem comanda o motor é o módulo inverter, e o compressor parte por rampa de frequência. Se o seu aparelho é inverter e não parte, o caminho de diagnóstico é outro — normalmente placa/módulo, não capacitor.

Em split, o capacitor está na unidade condensadora (a parte de fora), nunca na evaporadora. Para chegar nele:

1. Desligue o disjuntor do ar-condicionado no quadro.
2. Retire a tampa de serviço lateral/frontal da condensadora (parafusos comuns).

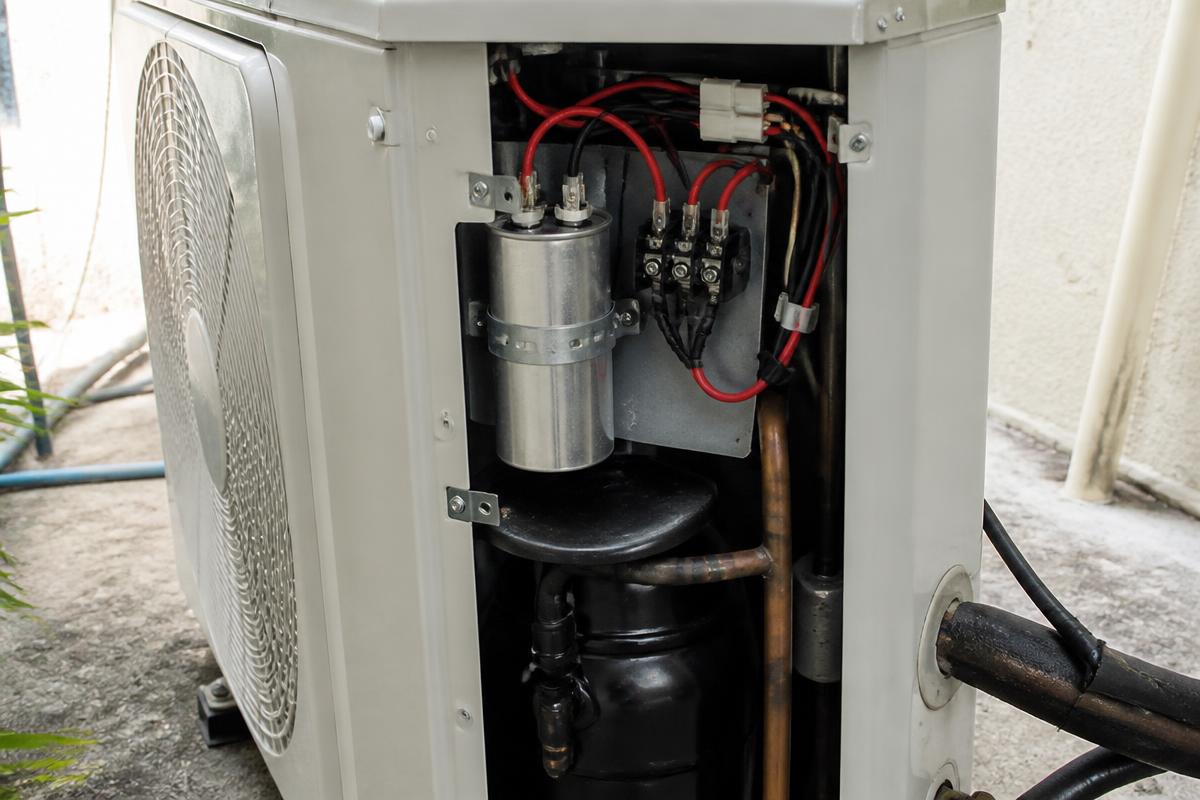

3. Ele aparece como um cilindro de alumínio, prateado, preso por uma cinta metálica, com terminais faston no topo, ao lado do bloco de conexões e acima do compressor.

Em ar de janela, o capacitor fica dentro do gabinete, próximo ao compressor e ao motor do ventilador, também preso por cinta. Em cassete e piso-teto, segue na parte da condensadora, atrás do painel elétrico.

Se você ainda não sabe se o problema é elétrico ou de refrigeração, vale antes descartar o básico em por que o ar-condicionado não gela, só ventila e conferir a alimentação em ligação elétrica do ar-condicionado.

Antes de condenar a peça, elimine o óbvio: disjuntor correto e não subdimensionado, fonte de alimentação, filtros sujos, condensadora obstruída e o próprio comando. Um reset pode até resolver falhas de comando — veja como resetar o ar-condicionado. E se a suspeita for o motor em si, compare com o roteiro de como saber se o compressor está bom.

Esta é a etapa mais importante do serviço. Um capacitor armazena energia e pode continuar carregado mesmo com o disjuntor desligado, dias depois. O choque é forte e pode ser grave.

1. Desligue o disjuntor do ar-condicionado e confirme a ausência de tensão na alimentação.
2. Não toque nos terminais com a mão nem com ferramenta sem isolação.
3. Descarregue encostando um resistor de descarga (o método correto) entre os terminais, com pontas isoladas. Na falta dele, técnicos usam uma chave de fenda de cabo totalmente isolado curto-circuitando os terminais — método bruto, que danifica a peça e deve ser feito com EPI e o rosto afastado.
4. Confirme com o multímetro em tensão contínua: a leitura entre os terminais precisa estar próxima de 0 V antes de qualquer manuseio.
5. Em capacitor dual, descarregue cada par: C–HERM e C–FAN.

Se você não tem prática com circuitos energizados, é exatamente aqui que o serviço deixa de ser DIY e passa a ser de técnico.

Com o capacitor desenergizado, descarregado e com os fios desconectados:

1. Inspeção visual primeiro. Topo estufado, corpo inchado, vazamento oleoso ou terminais corroídos já condenam a peça, sem teste.
2. Leia o valor impresso no corpo: o número em µF (microfarad) e a tensão em VAC. Em capacitor dual, há dois valores, tipo "compressor + ventilador".

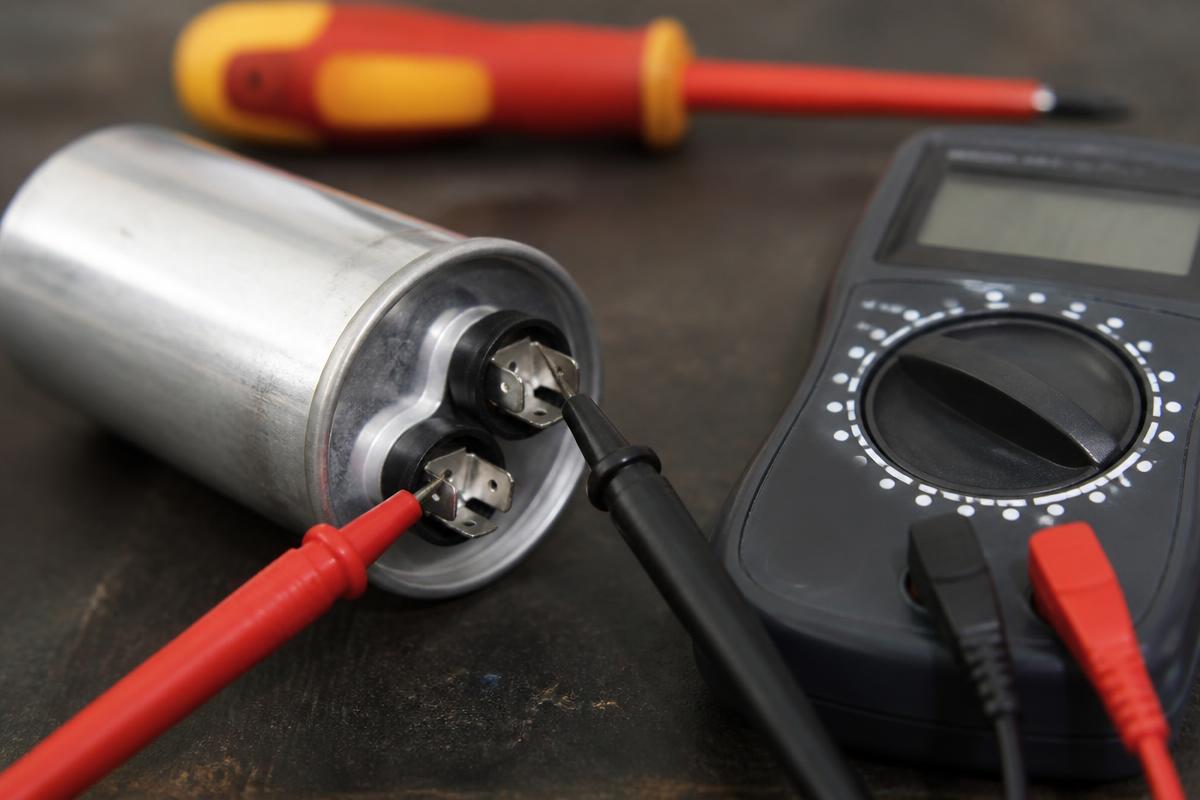

3. Selecione a função capacímetro no multímetro (símbolo de capacitância). Um multímetro sem essa função não faz o teste correto.
4. Meça entre os terminais — no dual, meça C–HERM e depois C–FAN, separadamente.
5. Compare com o valor nominal. A tolerância usual desses capacitores é de cerca de ±6%. Leitura abaixo dessa faixa significa perda de capacidade: trocar, mesmo que o aparelho ainda funcione às vezes.
6. Leitura zero ou "OL" indica capacitor aberto ou em curto: trocar.

Sem capacímetro: o teste na escala de resistência (a agulha/valor que sobe e depois cai) só mostra que a peça não está em curto total — não mede capacidade e aprova capacitores fracos. Serve como triagem grosseira, nunca como laudo.

Um capacitor pode estar visualmente perfeito e ainda assim ter perdido metade do valor. Por isso o número medido vale mais que a aparência.

Duas informações mandam na compra:

• Capacitância (µF): deve ser igual à original. Não se "arredonda" para cima nem para baixo. Valor maior faz o motor trabalhar sobrecarregado; menor não dá partida.
• Tensão (VAC): deve ser igual ou maior que a original. Um capacitor de 440 VAC substitui um de 370 VAC; o contrário, não.

Confira também:

• Simples ou dual: um dual não é substituído por um simples sem refazer a ligação; nesse caso são necessários dois capacitores separados e a ligação correta em C, HERM e FAN.
• Formato e fixação: diâmetro e altura precisam caber na cinta.
• Terminais: quantidade e tipo (faston) compatíveis com os fios existentes.

A referência definitiva é a etiqueta da condensadora e o valor impresso no capacitor antigo. Comprar "pelo BTU" é chute: dois aparelhos de mesma capacidade podem usar capacitores diferentes.

1. Desligue o disjuntor e confirme ausência de tensão.
2. Abra a tampa de serviço da condensadora.
3. Fotografe a ligação antes de tocar em qualquer fio: cada terminal com sua cor. Em capacitor dual, registre bem C, HERM e FAN.
4. Descarregue o capacitor conforme a seção anterior e confirme 0 V no multímetro.
5. Solte os terminais faston, um a um, puxando pelo conector — nunca pelo fio.

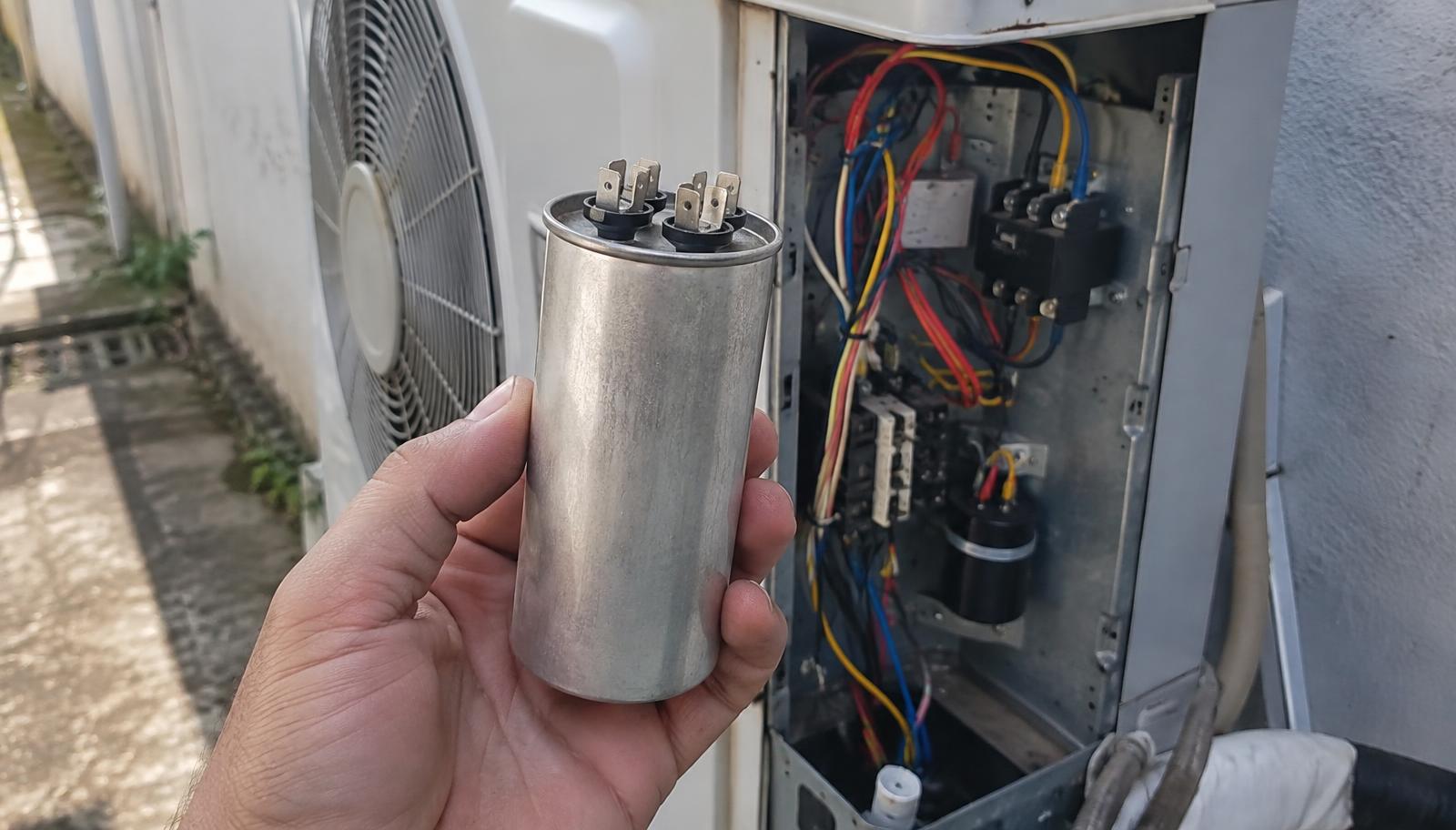

6. Solte a cinta de fixação e retire a peça.
7. Instale o capacitor novo com o mesmo µF e tensão igual ou maior, fixando firme na cinta (peça solta vibra e rompe terminal).
8. Reconecte os fios exatamente como na foto.
9. Feche a tampa, religue o disjuntor e teste: a condensadora deve partir sem zumbido, com a hélice girando normalmente.
10. Confirme a corrente com alicate amperímetro, se disponível, comparando com a etiqueta do aparelho.

Se o novo capacitor queima ou o compressor continua sem partir com valor correto, o problema é maior: enrolamento do motor, relé/contator ou o próprio compressor.

⚠️ Este serviço envolve alta tensão e um componente que armazena energia mesmo desligado. Um capacitor carregado pode provocar choque grave dias após o desligamento do disjuntor. Nunca toque nos terminais sem descarregar e confirmar 0 V. Trabalhe sempre com o disjuntor desligado, ferramentas isoladas e EPI. Não substitua valores de µF "por aproximação", não reaproveite capacitor estufado e não faça gambiarra de partida. Se o aparelho é inverter, não procure capacitor de partida do compressor: o comando é eletrônico e mexer na placa sem conhecimento pode danificar o módulo. Na dúvida, chame um profissional habilitado.

• Você não tem capacímetro nem prática com descarga de capacitor.
• Capacitor novo queima de novo em pouco tempo.
• Compressor não parte mesmo com capacitor dentro do valor.
• Disjuntor desarma repetidamente após a troca.
• Aparelho inverter com falha de partida (diagnóstico de placa/módulo).
• Suspeita de enrolamento em curto, contator colado ou compressor travado.

O capacitor é o componente com a melhor relação entre custo baixo e chance alta de ser o culpado quando a condensadora zumbe, não parte ou o ventilador só gira com empurrão. Meça o µF, compare com o valor impresso e troque respeitando capacitância e tensão — a maioria desses chamados termina aí, sem tocar em gás nem em compressor. Para dimensionar a proteção do circuito corretamente, veja a tabela de disjuntor para split.
