Ligação Elétrica do Ar-Condicionado: Onde Ela Deve Ser Feita

• Evaporadora — a unidade interna, instalada no ambiente. Retira o calor do ar e devolve o ar frio. Concentra a placa de interface, o sensor de ambiente, a turbina e o receptor do controle remoto.
• Condensadora — a unidade externa. Dissipa o calor para fora e abriga o compressor, o ventilador axial, o capacitor e, na maioria dos modelos, a placa de potência.

A diferença de "peso elétrico" entre as duas explica quase tudo: o compressor, que é o maior consumidor de corrente do sistema, está na condensadora.

Na maior parte dos splits residenciais, o circuito parte do quadro de distribuição, passa pelo disjuntor exclusivo e chega direto à condensadora. Dali sai o cabo de interligação, que leva alimentação e comunicação até a evaporadora.

Por que esse é o padrão:

• A carga principal está ali. O compressor é o maior consumidor; alimentar a unidade que o contém encurta o caminho da corrente mais alta.
• Segurança do ponto de conexão. As conexões ficam fora do ambiente habitado, em painel projetado para exposição, e longe do ponto onde há condensação e gotejamento na unidade interna.

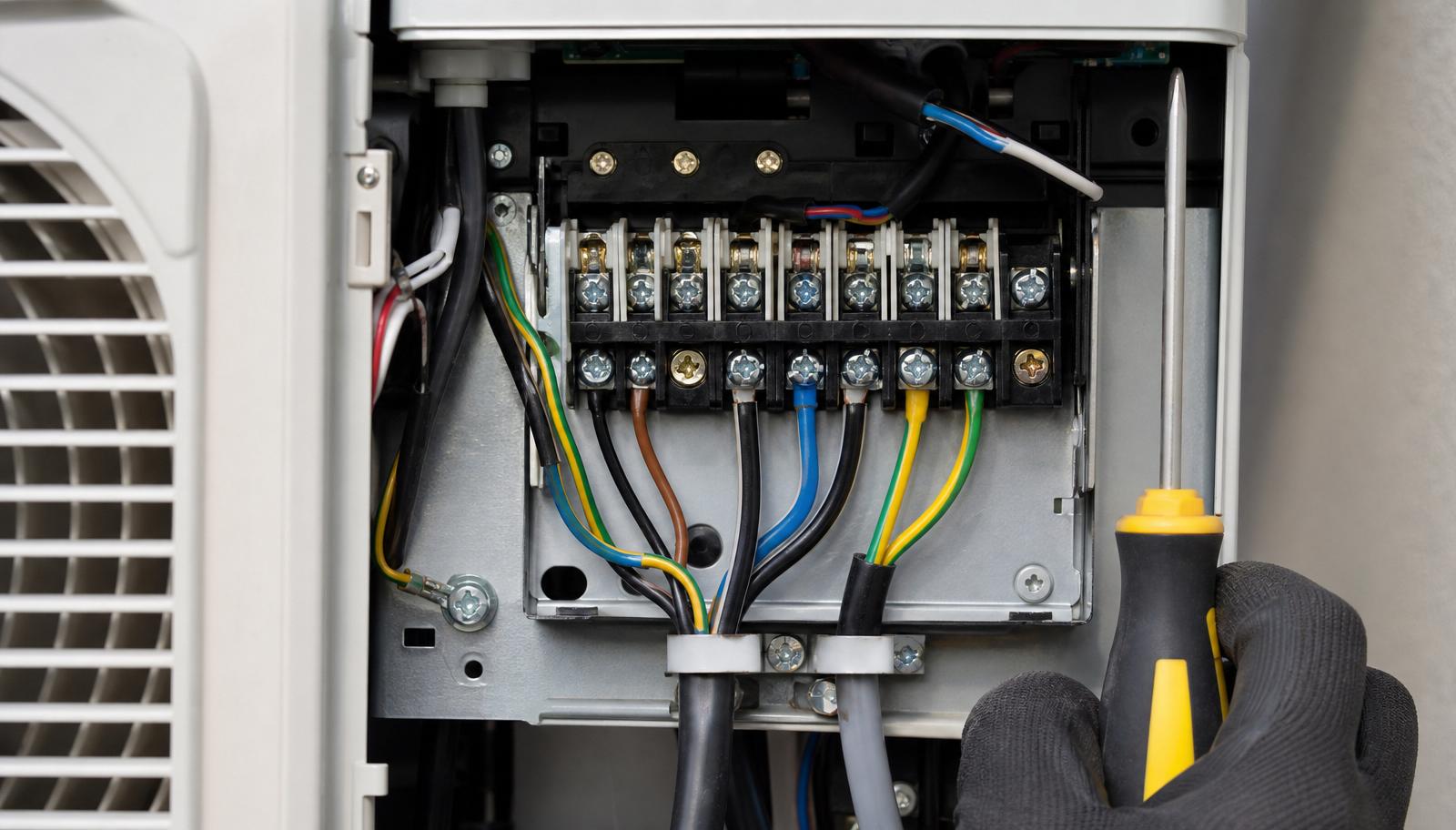

• Acesso para manutenção. O bloco de terminais da condensadora é mais acessível, com identificação clara, o que facilita diagnóstico e reduz erro de conexão.
• Componentes preparados. A parte elétrica da unidade externa é construída para intempéries, com maior robustez.

Aqui está o ponto que mais gera dor de cabeça: nem todo modelo segue esse padrão.

Existem aparelhos — em algumas linhas, marcas e, principalmente, em modelos inverter mais recentes — em que a alimentação entra pela evaporadora, e é ela quem alimenta a condensadora pelo cabo de interligação. Há ainda modelos que aceitam as duas configurações, com o esquema definido no manual.

Por que essa variação existe:

• Projeto do equipamento: a distribuição dos componentes eletrônicos muda de modelo para modelo, e a placa principal nem sempre está na unidade externa.
• Arquitetura inverter: alguns sistemas concentram o controle na unidade interna.
• Funções adicionais: recursos de conectividade e automação podem exigir alimentação específica.

A consequência de ligar no lugar errado não é um curto imediato — é justamente o que torna o erro perigoso. O aparelho pode ligar, funcionar por um tempo e depois apresentar falha de comunicação, queima de componente ou comportamento errático.

Não existe atalho aqui: o esquema elétrico do manual do modelo é a única referência válida. Instalar por analogia com o aparelho anterior é uma das origens mais frequentes de defeito prematuro.

Independentemente de onde entra a alimentação, alguns pontos são inegociáveis e seguem a NBR 5410:

Dois erros aparecem com frequência assustadora:

• Circuito compartilhado. Ar-condicionado dividindo circuito com tomadas da sala provoca queda de tensão na partida e desarme intermitente.
• Disjuntor curva B. A partida do compressor gera pico de corrente; a curva B interpreta esse pico como falta e desarma. A curva C tolera o transitório sem abrir mão da proteção.

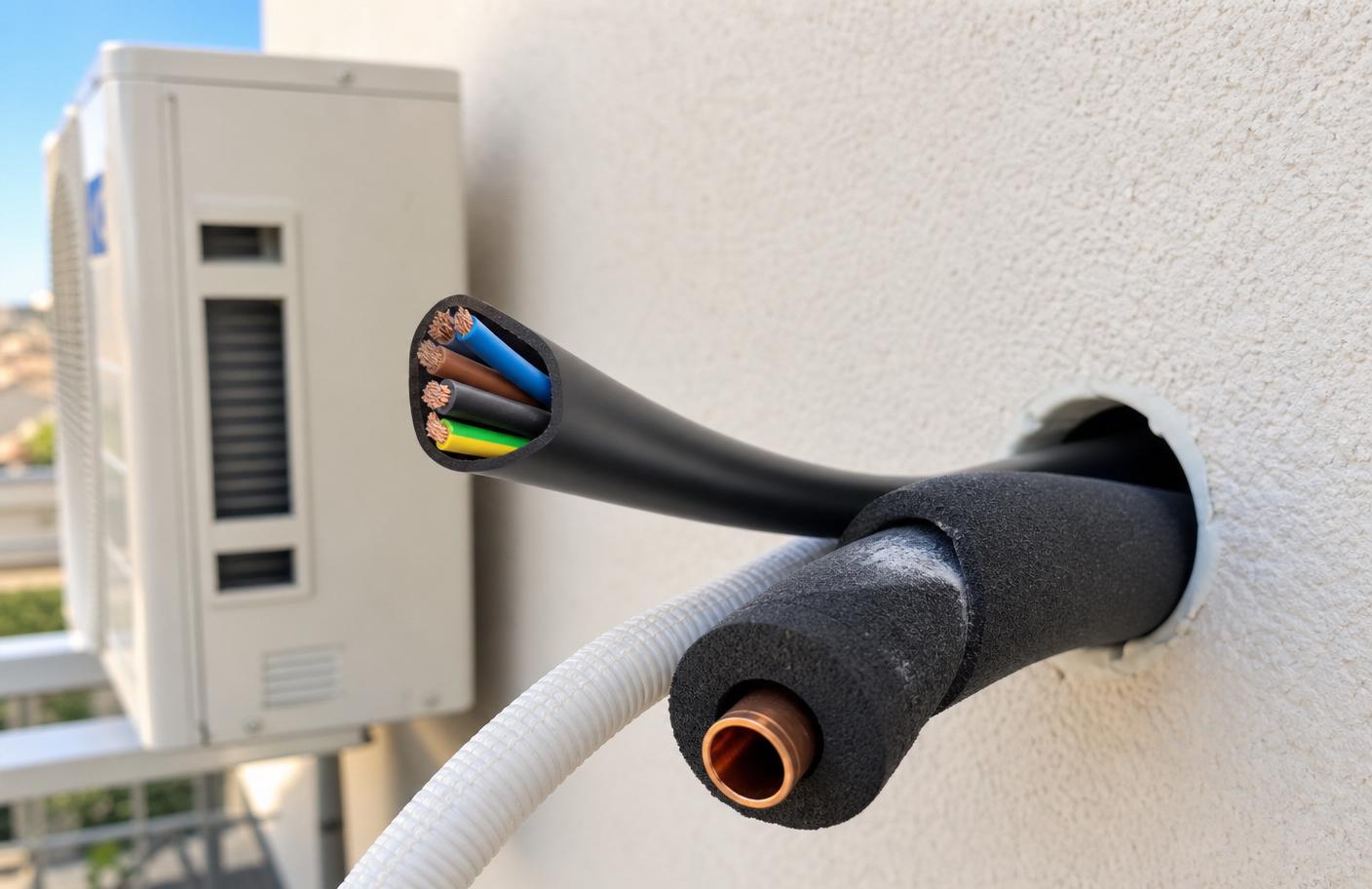

Além da alimentação, existe o cabo de interligação, que conecta evaporadora e condensadora. Ele é fonte de outra leva de erros de instalação.

Pontos que importam:

• Número de vias conforme o manual. Um sistema inverter costuma exigir via dedicada de comunicação entre as placas. Faltar uma via significa aparelho que liga mas não opera corretamente.
• Bitola adequada, considerando a corrente e a distância entre as unidades. Cabo subdimensionado aquece e provoca queda de tensão.
• Sequência idêntica nos dois lados. Os terminais são numerados; a via 1 de um lado tem que chegar na via 1 do outro. Inverter a sequência é um erro clássico e gera falha de comunicação.
• Cabo apropriado para a aplicação, com isolação adequada e protegido no trecho externo.
• Sem emendas no trecho externo. Quando inevitáveis, precisam ser executadas e vedadas corretamente, longe de acúmulo de água.
• Separado do circuito de alimentação onde o manual assim exigir.

Um sintoma típico de problema aqui: o aparelho liga, a unidade interna responde ao controle, mas a externa não parte — ou parte e desliga em seguida, exibindo código de comunicação. Antes de condenar a placa, o chicote e a interligação precisam ser verificados.

Você não precisa entender de esquema elétrico para se proteger. Exija estes cinco pontos do instalador:

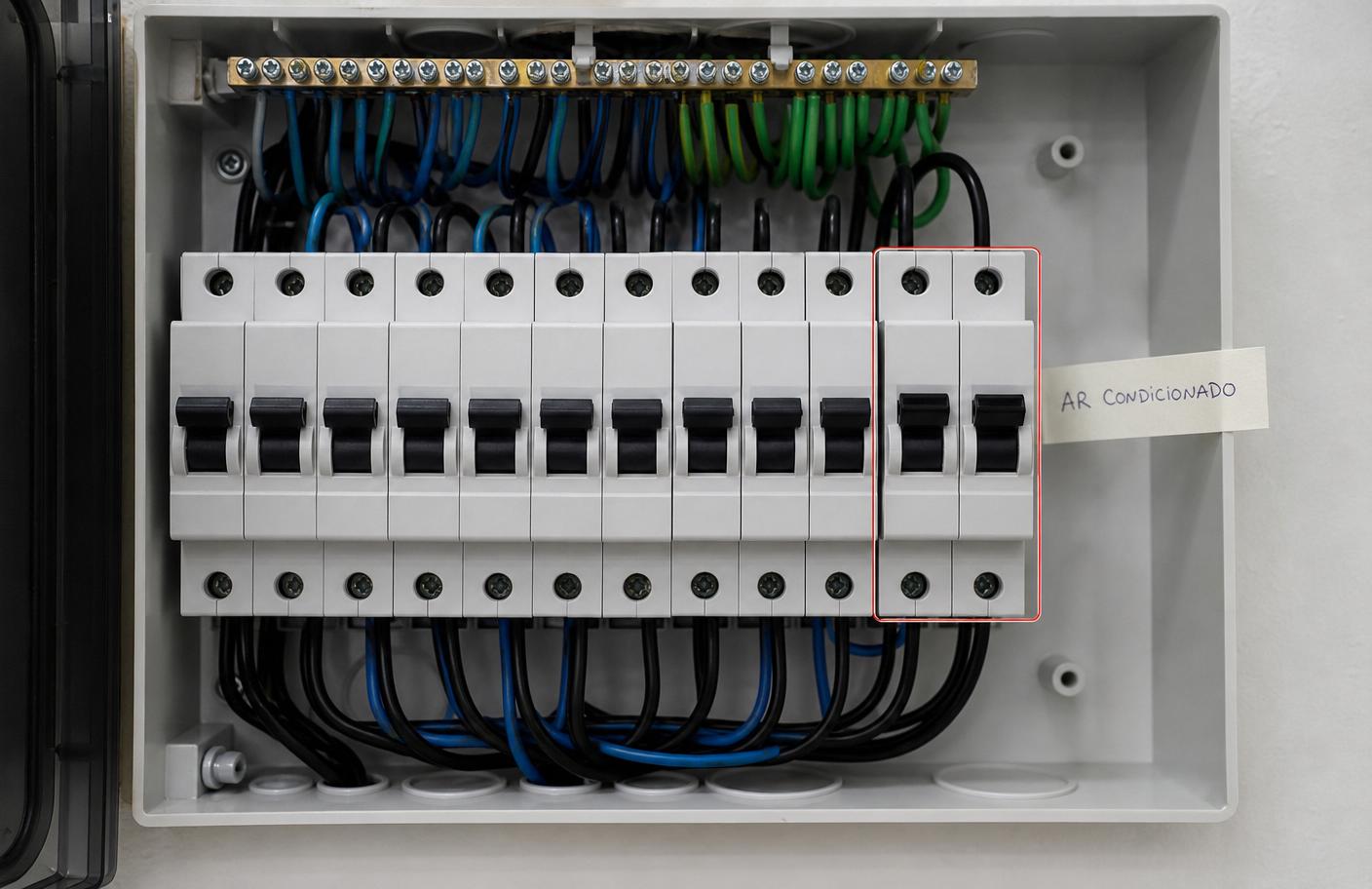

1. Circuito exclusivo, saindo do quadro, com disjuntor próprio identificado.
2. Disjuntor curva C, dimensionado para o seu aparelho.
3. Aterramento efetivo — pergunte diretamente se existe e se foi testado.
4. Instalação conforme o manual do modelo, não por analogia.
5. Vácuo no sistema antes da abertura dos registros — não é elétrica, mas é o outro grande responsável por compressor queimado.

E guarde um sinal de alerta: se o instalador propuser ligar o aparelho em tomada comum, com extensão ou dividindo circuito com outros pontos, isso é motivo para interromper o serviço. Não é economia — é dano garantido no médio prazo, geralmente fora da cobertura de garantia.

• Disjuntor desarmando ao ligar o aparelho ou durante o funcionamento.
• Luzes piscando na casa quando o compressor parte.
• Aquecimento anormal no disjuntor, na tomada ou no ponto de conexão.
• Cheiro de queimado ou marca escura no quadro.
• Falhas de comunicação recorrentes entre as unidades.
• Aparelho desligando sozinho sem motivo aparente.
• Códigos de erro que retornam mesmo depois do reset.

Diante de qualquer um desses sinais, mantenha o aparelho desligado no disjuntor e chame um profissional. Insistir em religar um disjuntor que desarma é risco real de incêndio.

Chame um profissional quando: for instalar ou reposicionar o aparelho; o disjuntor desarmar; houver aquecimento no quadro, na tomada ou nas conexões; aparecerem falhas de comunicação recorrentes; ou você não tiver certeza sobre a adequação do circuito existente. Aparelho na garantia deve ser atendido pela rede autorizada da marca.
