Multímetro DT-830B: como usar, escalas, limites e cuidados

Há modelos com o mesmo nome comercial e diferenças de construção. Não conclua pela cor da carcaça, número de furos ou aparência do seletor que um manual de outra marca vale para o seu. Confira fabricante, identificação, manual e marcações junto das entradas.

Anote quais funções existem de fato: tensão contínua, alternada, resistência, corrente e diodo são comuns, mas precisam ser confirmadas. Continuidade com bipe não existe em todas as versões. Capacitância, frequência e temperatura também não devem ser presumidas.

Uma inscrição de alta tensão no seletor informa uma faixa de leitura; não é prova suficiente de proteção contra transientes da rede. Se as informações de segurança são ausentes ou pouco confiáveis, limite o uso a aplicações compatíveis de baixa energia e procure instrumento apropriado para trabalho profissional.

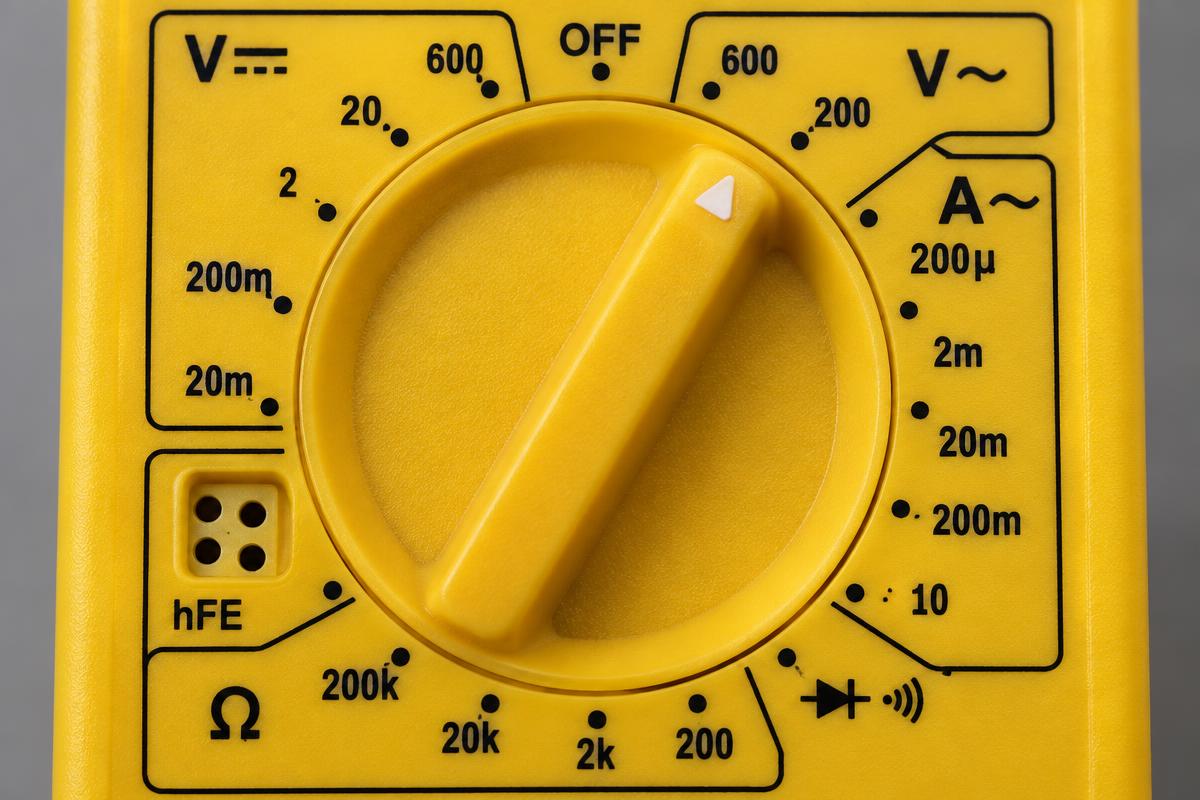

O mapa mostra funções comuns. Confira quais delas existem e como são identificadas no seu DT-830B.

DCV ou V⎓ indica tensão contínua; ACV ou V~ indica alternada; Ω é resistência. DCA indica corrente contínua, quando disponível. A faixa numérica pertence à função em que está escrita: 20 V e 20 mA representam grandezas diferentes.

Para uma pilha pequena de 1,5 V, selecione uma faixa DCV acima do valor nominal, como 20 V se disponível. Para um resistor de 1 kΩ isolado, use uma faixa de Ω que permita ler esse valor. Retire as pontas antes de mudar bornes ou configuração.

Um display que mostra 1 sozinho no extremo pode indicar excesso de faixa em muitas versões. Ele não é igual a uma leitura normal de 1,00. Em resistência, pontas separadas podem causar essa indicação; em tensão, ela pode indicar valor acima da faixa. Confira o manual e não suba a faixa em circuito desconhecido sem avaliar limites.

Não selecione o borne de 10 A para medir tensão. Também não assuma que essa entrada possui fusível ou que permite uso contínuo: corrente máxima e duração precisam ser lidas no manual. A configuração de corrente não serve para “medir a força” de uma pilha colocando as pontas entre os polos.

Exercício de tensão contínua com pilha pequena separada do equipamento.

1. Inspecione o instrumento e conecte preta no COM e vermelha na entrada indicada para tensão.
2. Selecione DCV e faixa adequada à pilha pequena; confira o valor nominal e a química.
3. Meça preta no negativo e vermelha no positivo, sem unir os polos com metal.
4. Registre número, unidade e sinal, depois retire as pontas.
5. Para resistência, separe um resistor identificado de toda alimentação e selecione Ω.
6. Una as pontas para conferir contato, depois meça o resistor isolado e compare com sua tolerância.

Exemplo: um resistor de 1 kΩ ±5% tem intervalo nominal de 950 a 1.050 Ω. O resultado também depende da incerteza do instrumento. Em faixa de 2 kΩ, uma indicação de 0,998 kΩ representa 998 Ω; confira como sua versão apresenta unidade e casas decimais.

Se houver teste de diodo, use um diodo identificado e isolado, sem carga armazenada no circuito. Leia nos dois sentidos conforme a polaridade prevista pelo instrumento e compare com a tecnologia da peça. A queda direta de um diodo de silício não é o valor universal de LEDs ou Schottky.

Se não houver bipe, um cabo separado pode ser avaliado em Ω. Compare pontas unidas e cabo; não conclua que a função está defeituosa só por não emitir som. O artigo continuidade explica a diferença entre limiar sonoro e resistência.

Leitura incoerente pode vir de contato, faixa errada, cabo rompido, bateria fraca ou defeito interno. Repita a conferência com um componente de referência apropriado. Se o instrumento não responder de forma previsível, interrompa os diagnósticos até corrigir a condição.

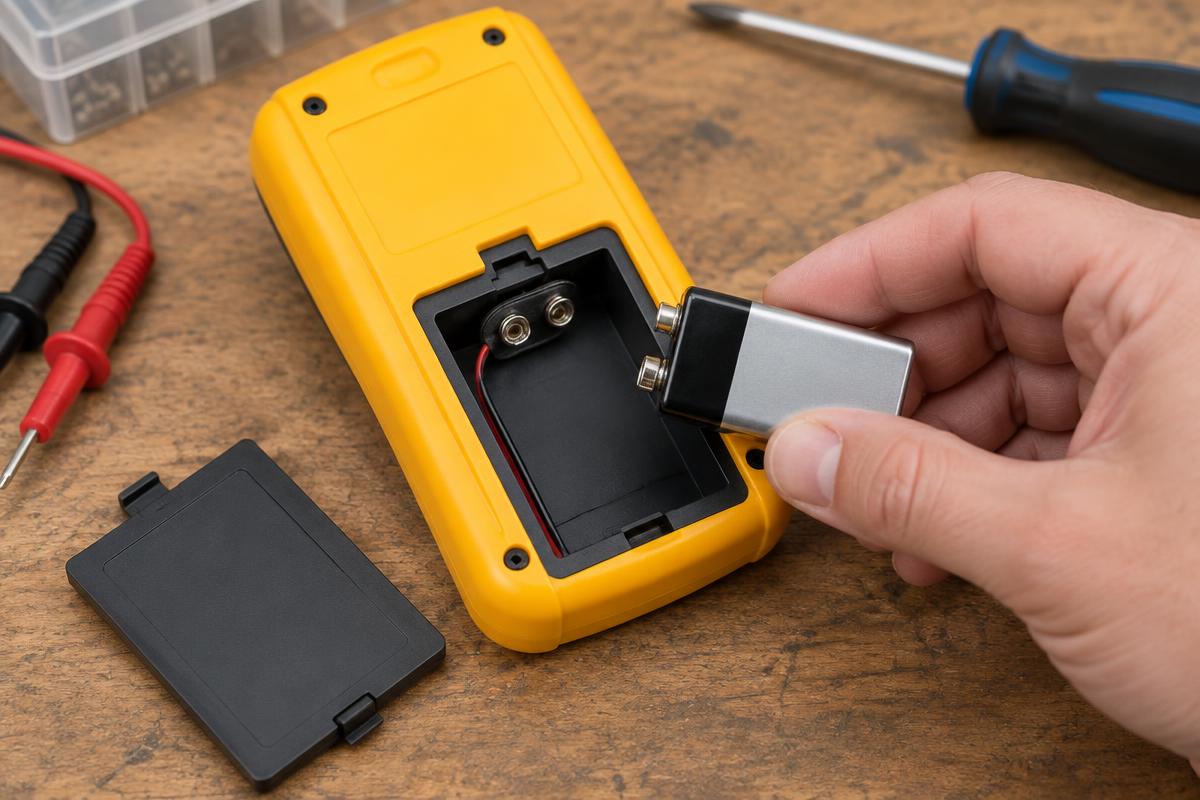

Para trocar bateria ou fusível, desligue o multímetro e retire todas as pontas. Abra conforme o manual e use a reposição especificada. Corrente nominal, tensão, velocidade e capacidade de interrupção do fusível importam; uma peça que cabe fisicamente pode não proteger o instrumento.

Uma entrada de corrente sem proteção adequada não pode ser “melhorada” com improviso. Nunca use fio como fusível. Após manutenção, confira montagem e funcionamento antes de voltar à medição.

Guarde o aparelho seco e desligado. Cabos com isolamento danificado precisam ser substituídos por acessórios compatíveis. Uma marcação de tensão elevada no cabo não aumenta a categoria de segurança do multímetro.

O controle de exatidão depende da aplicação. Comparar uma pilha conhecida ajuda a detectar falha grosseira, mas não é calibração. Em laudos e medições críticas, siga os requisitos de rastreabilidade e de verificação do serviço.

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

Sem função de capacitância, o DT-830B não informa quantos microfarads há no capacitor. Um comportamento transitório em Ω não confirma a capacitância, e OL não prova sozinho uma interrupção. Veja teste de capacitor.

Também não use o multímetro comum para certificar isolamento à carcaça ou resistência de aterramento. Esses ensaios precisam de instrumentos e critérios específicos. Em placa inverter, o conteúdo harmônico, a alta tensão contínua e a referência do circuito podem exigir método diferente do mostrado em um tutorial básico.

Antes de comprar outro aparelho, liste o trabalho: faixa, categoria, tensão, proteção das entradas, capacitância quando necessária e suporte do fabricante. Autorange facilita a escolha da faixa, mas não substitui a preparação.

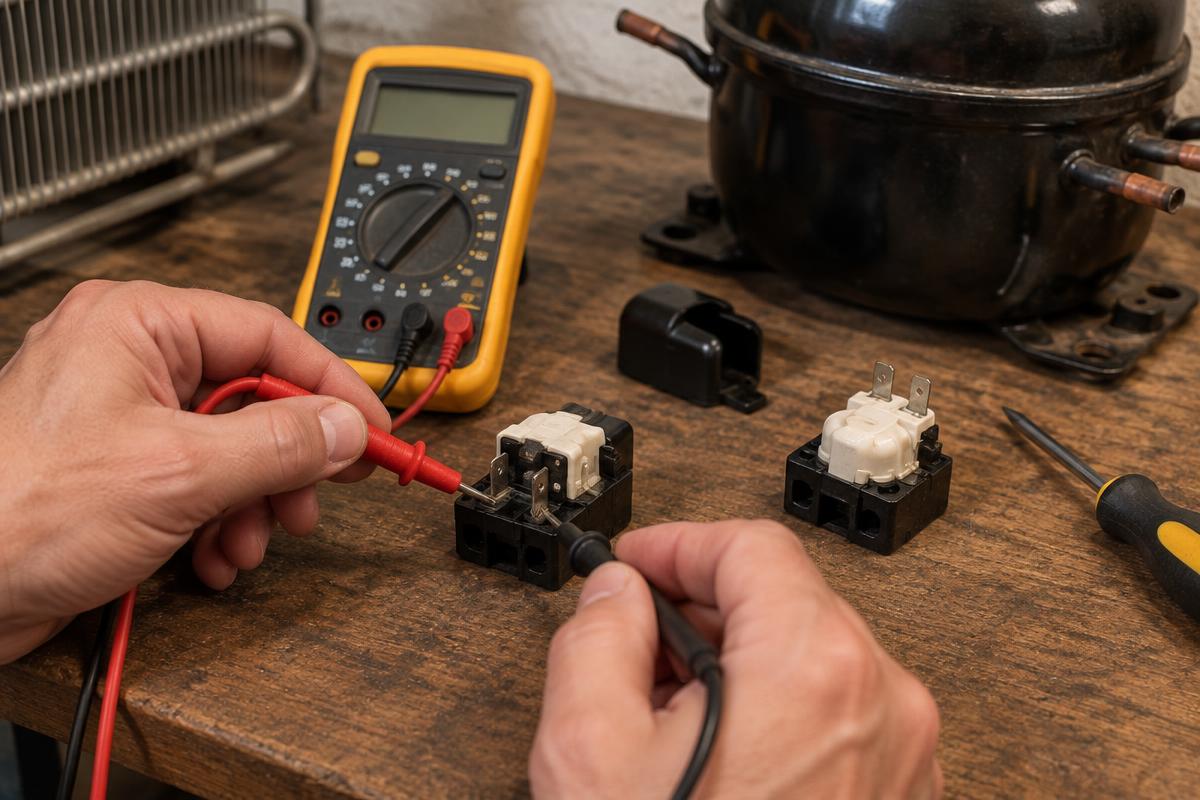

Continue em multímetro digital, símbolos e guia básico. Para aplicação profissional, leia testes de eletrodomésticos antes de extrapolar o exercício de bancada.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
