Como usar multímetro analógico: ler a escala, ajustar o zero e evitar erros

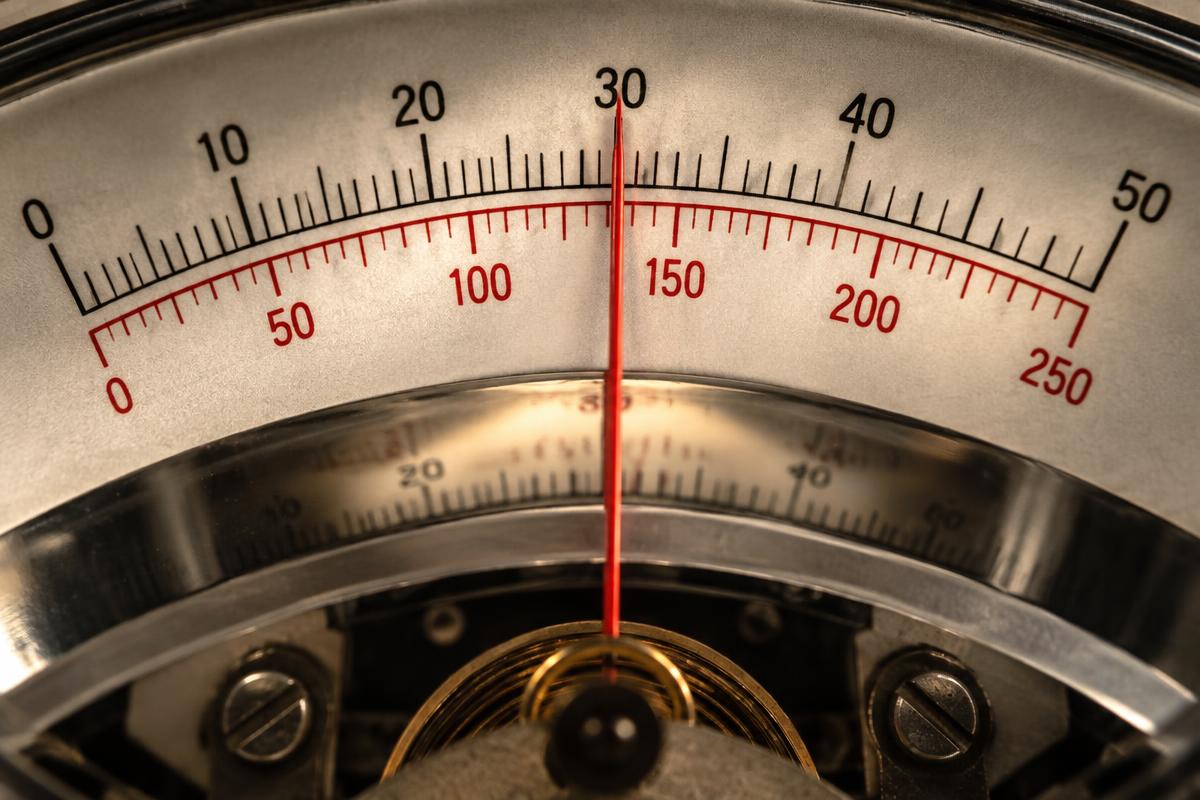

O ponteiro se desloca sobre linhas graduadas. Cada linha pode atender uma função ou ser usada com um fator de conversão. As escalas de tensão e corrente costumam crescer da esquerda para a direita; a de resistência normalmente tem infinito à esquerda e zero à direita.

Antes de usar, confira o manual, o estado das pontas, a posição de trabalho indicada e o repouso do ponteiro. O ajuste mecânico, quando previsto, corrige a posição inicial sem medição. Não o use para compensar uma bateria fraca ou fazer uma leitura parecer correta.

Bornes e polaridade não são iguais em todos os analógicos. Leia as inscrições. Em certos instrumentos, a polaridade elétrica nas pontas em resistência difere da usada para tensão contínua; isso importa no teste de semicondutores. Não transfira a regra de um modelo para outro.

Queda, vibração, instrumento inclinado fora da posição prevista e mecanismo danificado podem afetar a leitura. Uma conferência com componente conhecido ajuda a verificar funcionamento, mas não substitui calibração quando ela é exigida.

Tensão usa a linha e o fundo de escala corretos. Resistência usa outra linha, não linear, com multiplicador.

Para tensão, identifique a linha autorizada pelo fabricante e seu valor final. A regra de conversão é: resultado = valor indicado na linha × faixa selecionada ÷ valor final daquela linha. Use apenas a escala apropriada à função; alguns modelos têm graduação específica de AC em faixas baixas.

Esses exemplos ensinam o cálculo; as faixas disponíveis são as do seu instrumento. Não leia 2,4 como 2,4 V quando a faixa exige multiplicação. Escreva a função, a faixa e a linha usada junto do resultado.

Em tensão desconhecida, a seleção precisa respeitar o limite do instrumento e a avaliação do circuito. Uma faixa mais alta pode reduzir a resolução; uma faixa baixa demais pode levar o ponteiro além do limite. Retire as pontas para mudar a configuração.

Em Ω, a graduação é não linear: espaçamentos iguais não significam diferenças iguais de resistência. Procure uma faixa que permita leitura clara na região útil indicada pelo manual. Aplique o multiplicador depois de ler a linha, e não à posição visual do ponteiro.

Se houver espelho na escala, olhe de frente até o ponteiro encobrir seu reflexo. Esse alinhamento reduz a paralaxe, erro que ocorre ao observar a marca de lado. Sem espelho, mantenha a visão perpendicular ao mostrador e a posição de trabalho indicada pelo fabricante.

Use boa iluminação e apoie o instrumento com estabilidade. Ler enquanto segura pontas, aparelho e mostrador ao mesmo tempo favorece tremor e erro. Não toque em partes metálicas para tentar estabilizar uma medição energizada.

Não invente casas decimais que a escala não permite distinguir. Uma leitura entre marcas tem incerteza maior que uma indicação digital com resolução adequada, mas isso não autoriza afirmar que todo analógico é sempre menos exato que todo digital. Compare as especificações dos modelos.

Repita o exercício de leitura com uma pilha pequena: registre a marca vista de frente e confira o fator da faixa. Se o ponteiro tentar ir para o lado contrário em DC, retire as pontas e verifique a polaridade. Não force o mecanismo nem mude ligações com a medição ativa.

1. Separe o componente de qualquer alimentação, trate capacitores e isole a peça.
2. Selecione a faixa de Ω prevista para o valor esperado.

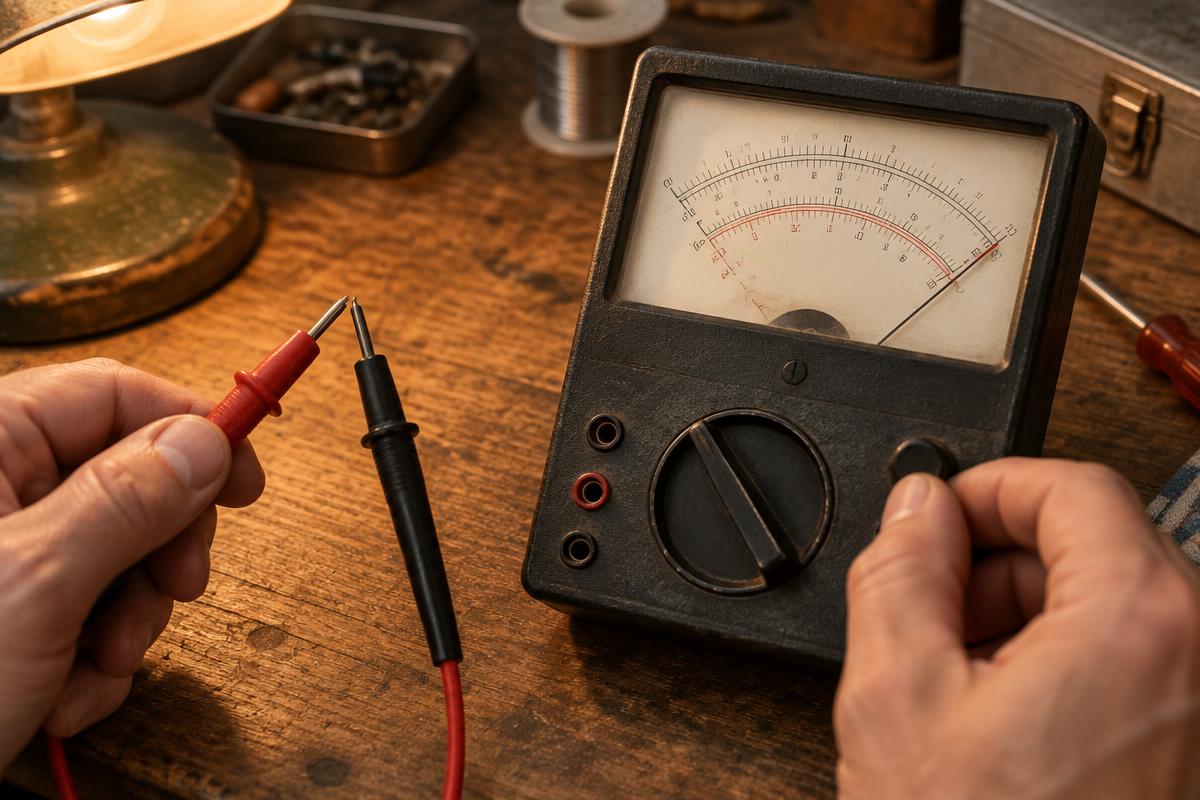

3. Una as pontas e ajuste o controle Ω ADJ para zero na linha de resistência, conforme o manual.
4. Separe as pontas; o ponteiro deve indicar caminho aberto na configuração usual.
5. Meça a peça, leia na linha Ω e aplique o multiplicador.
6. Ao trocar o multiplicador, repita o ajuste de zero.

O zero ôhmico usa as pontas unidas e compensa a condição do circuito de medição conforme o projeto do instrumento. O zero mecânico é a posição de repouso do movimento. Ajustar um não substitui o outro.

Se não conseguir ajustar, confira pontas, contato, faixa, bateria e manual. Não conclua imediatamente que a bateria é a única causa. Pare de usar o instrumento para diagnóstico se a verificação funcional não for satisfatória.

Exemplo: resistor de 2,2 kΩ ±5%, isolado. Se a linha indicar 22 em ×100, o resultado é 2.200 Ω. A faixa nominal da peça é 2.090 a 2.310 Ω, sem incluir a incerteza da medição. A comparação precisa considerar resolução e exatidão do multímetro.

O componente de resistência deve estar sem alimentação e isolado, tanto no instrumento analógico quanto no digital.

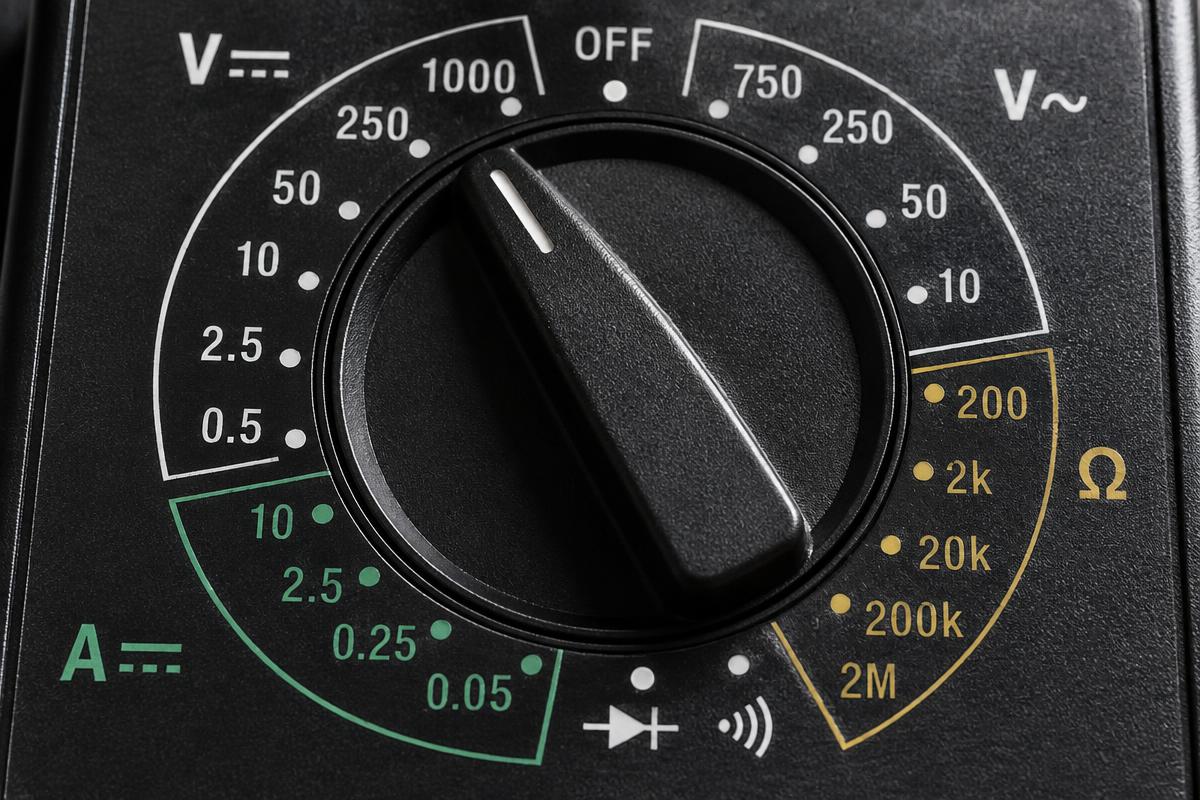

DCV mede tensão contínua e ACV mede alternada nos modelos que oferecem essas funções. DCA é corrente contínua; ACA, quando existe, é alternada. Não assuma que todo analógico mede ambas. Em corrente, a ligação e os limites são diferentes dos de tensão.

O borne e a faixa devem ser escolhidos pelo manual. Corrente por multímetro usualmente exige ligação em série em circuito preparado. Para começar, permaneça em pilha e resistor: não use uma bateria automotiva nem uma tomada como exercício.

Um analógico pode ter resistência de entrada menor que a de muitos digitais e alterar mais a tensão em circuitos de alta impedância. Se a leitura muda ao conectar o instrumento, esse efeito precisa entrar na análise. Medir sensor ou fonte delicada exige verificar se o instrumento é adequado.

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

A polaridade em Ω e a corrente de teste podem afetar semicondutores. Para diodo, prefira a função própria de instrumento adequado e a especificação do componente. Não interprete o mesmo movimento do ponteiro como aprovação universal de qualquer peça.

O movimento do ponteiro pode facilitar a observação de variações lentas ou de um contato intermitente em circuito preparado. Ele fornece uma tendência visual, enquanto um digital oferece leitura numérica direta e outras funções conforme o modelo.

Um capacitor pode produzir deslocamento transitório em Ω durante a carga pelo instrumento. Esse movimento não mede capacitância, ESR nem isolamento na tensão de trabalho. Ausência de movimento também pode decorrer de faixa, resolução ou valor pequeno. Use o teste específico de capacitor.

Depois de medir, retire as pontas, coloque o seletor na posição de armazenamento prevista e guarde seco. Troque bateria e fusível com o instrumento desligado e cabos removidos, usando as especificações exatas. Nunca faça ponte na proteção.

Para revisar as funções, consulte símbolos do multímetro. Compare a leitura com o digital e avance pelo guia básico. O teste profissional de tensão está em medição de tensão.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
