A04a Electrolux: identifique atuador e modelo antes de testar

Confira a origem do A04a e identifique o conjunto por modelo e PNC. Exemplo LEH17 com desenho oficial e limites de teste, sem troca por tentativa.

Anderson Rey
Anderson Rey

Técnico · YouTuber · Professor · Ex-professor Senac · 4 min de leitura

Desenho oficial Electrolux do conjunto LEH17 PNC 900941754-01 com atuador na posição 2; não é teste

Ao encontrar A04a, confira primeiro onde o registro foi lido e qual documento define seu significado naquela lavadora. Nas referências de serviço que descrevem esse registro como tempo esgotado do atuador de acoplamento, ele direciona a investigação ao conjunto; não comprova sozinho que o atuador queimou.

Não há aqui um limite de tempo, pinagem ou sequência de teste universal. O exemplo abaixo identifica peças de uma LEH17 com PNC 900941754-01. A vista explodida confirma a posição e a referência do atuador, mas não é uma tabela de interpretação A04a nem um manual de ensaio do MAT.

1. Confira a origem do A04a#

Registre se A04a veio de uma mensagem no aparelho, de uma ferramenta de serviço ou de uma tabela consultada. No manual correspondente, confira a descrição inteira e as condições que geram o evento. Uma fotografia de página interna sem modelo e revisão não comprova aplicação ao seu produto.

Não trate A04a e A04b como o mesmo evento. O papel de cada registro, inclusive se é informativo ou se aparece ao usuário, precisa ser definido na documentação daquela plataforma. Não recomende uma troca apenas pela letra final.

2. Exemplo real de identificação: atuador LEH17#

Desenho original Electrolux do conjunto mecânico da LEH17 PNC 900941754-01, com atuador na posição 2
Desenho do fabricante, sem IA: consulta LEH17 →2117CHBA185 →900941754-01 →Conjunto Mecanismo. Posição 2: 64502958, 127 V/60 Hz. Desenho revisão 1, junho/2022; não é foto de teste realizado.

A consulta pública de vista explodida Electrolux distingue modelo, código comercial e PNC/revisão. No exemplo LEH17, 2117CHBA185, PNC 900941754-01, a lista do conjunto mecânico identifica:

Posição no desenhoDescrição da listaReferência
1Transmissão com embreagemA99016901
2Atuador de embreagem 127 V/60 Hz64502958
13Rede inferiorA20295601
14EmbreagemA99806501

Os números pretos localizam a peça. O 380 em vermelho junto ao atuador é um código de subconjunto do desenho, não a referência 64502958 para identificar a peça. Não confunda posição, subconjunto e código do componente.

A ficha oficial 64502958/SAP41037678 atualmente marca o item como obsoleto. Peça equivalente ou sucessora precisa de confirmação do fabricante para o PNC: aparência e tensão iguais não bastam. Esta referência não se estende à versão 220 V nem a outras revisões.

Abra o desenho original completo para comparar o conjunto. Ele identifica peças, mas não ensina desmontagem, pinagem ou teste elétrico.

3. Atuador, transmissão e embreagem são identificações diferentes#

No desenho do exemplo, posição 2 identifica o atuador; posição 1 identifica a transmissão e posição 14 a embreagem. Não substitua a foto de uma dessas peças pela de outra para representar um teste do atuador.

Compare a etiqueta do componente, a referência da lista e a revisão do produto. Se uma ficha marca a peça como obsoleta, confirme uma eventual sucessora pelo fabricante. Não escolha pela semelhança do corpo, número de fios ou apenas pela tensão.

O que um teste profissional precisa comprovar#

Antes de medir, o técnico identifica o componente, o circuito e os terminais no documento de serviço da versão. O registro precisa reunir referência da peça, condição do ensaio, pontos medidos, escala, resultado e critério de aprovação. Uma leitura sem esses dados não comprova o reparo.

A vista explodida e a ficha comercial consultadas não fornecem pinagem, resistência esperada, curso ou sequência de comando do atuador. A indicação 127 V/60 Hz é identificação de uma variante; não é instrução para ligar a peça diretamente. Também não se deve aplicar tensão em terminais escolhidos pela posição de uma foto.

Não use ponte em trava, sensor ou proteção. O acesso, a desenergização e eventuais testes de serviço exigem o procedimento do modelo e profissional qualificado. Uma espera genérica ou o simples desaparecimento do alarme não certificam ausência de tensão nem funcionamento correto.

4. Organize as verificações do técnico#

O roteiro depende da matriz de falhas do modelo. Antes de concluir a causa, registre o sintoma, o evento e as verificações expressamente previstas para o conjunto. Uma inspeção visual pode levantar uma hipótese, mas não substitui o teste e o critério de comparação.

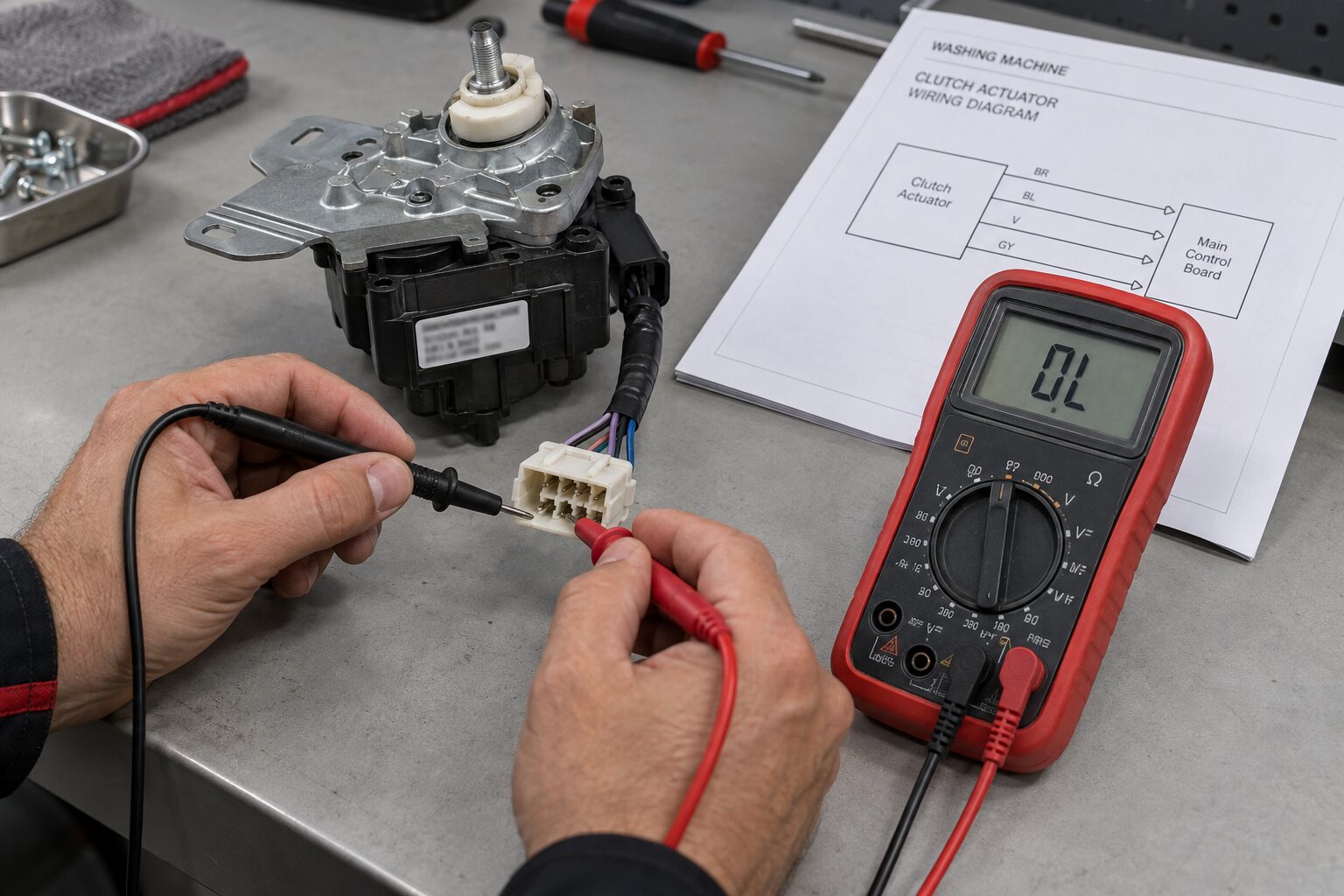

O relatório deve distinguir componente identificado, ensaio realizado e resultado comprovado. Se faltarem diagrama elétrico, procedimento de acesso ou critérios do atuador, não apresente a avaliação como concluída. Foto de multímetro encostado em uma peça não prova uma medição nem seus terminais.

5. O que o usuário pode fazer#

Informe o modelo, fotografe a indicação se for seguro e anote a etapa em que a máquina parou. Não incline nem deite o aparelho para alcançar o conjunto. Não force haste, cesto ou trava e não ligue o atuador diretamente.

Não continue ciclos para tentar reproduzir A04a nem use um reset genérico como liberação. A assistência precisa da descrição do problema e da documentação do modelo; diante de sinais de perigo, priorize o desligamento seguro.

Procure o modelo e a versão corretos na biblioteca de manuais técnicos. Confira a cobertura do documento antes de escolher o material.

Fontes da identificação e limite desta orientação#

Vista explodida Electrolux: LEH17/2117CHBA185/900941754-01; ficha 64502958/SAP41037678; guia de uso LEH17. Esses documentos não publicam aqui o ensaio completo do atuador ou a interpretação de todos os registros MAT.

O guia LEB18 A27064201/A pertence a outro modelo e não comprova A04a. Para evitar transferir tabelas entre plataformas, consulte códigos Electrolux por modelo e MAT e documentação de serviço.

Perguntas frequentes

›A04a confirma atuador queimado?
Não. Primeiro confirme a definição do registro no documento da plataforma; o evento não é resultado de um ensaio completo do componente.
›A04a aparece sempre no painel?
Não presuma. Identifique se veio do aparelho, do MAT ou de uma tabela, conforme a documentação do modelo.
›Qual peça é mostrada no exemplo?
O desenho LEH17/2117CHBA185/900941754-01 identifica 64502958, 127 V/60 Hz, na posição 2. A ficha atual marca o item como obsoleto.
›Posso usar essa referência na LEH17 de 220 V?
Não. A variante e o PNC/revisão precisam corresponder à lista de peças.
›Qual resistência e pinagem usar?
As fontes de identificação consultadas não fornecem esses critérios. Use o documento de serviço exato antes de executar ou interpretar um ensaio.
›Reset autoriza tentar outro ciclo?
Não trate reset nem desaparecimento do registro como comprovação de reparo. Não repita ciclos para provocar a falha.
