Códigos de alarme Electrolux: consulte pelo modelo

Anote modelo completo, tensão e código do produto/PNC na etiqueta acessível. Não desloque uma lavadora pesada por conta própria para alcançá-la. Na documentação, confira modelos cobertos, edição, revisão e observações sobre recursos opcionais.

Em seguida, registre onde a indicação apareceu: display de usuário, LEDs, aplicativo ou ferramenta de serviço. Fotografe o texto inteiro e informe em qual etapa o aparelho parou. Sem a origem, uma tabela pode atribuir ao painel um código que só existe no histórico técnico.

No guia rápido LEB18 A27064201/A G0044773/003, jan/2025, página 11:

Estas linhas não autorizam desmontar bomba ou válvula, testar uma placa energizada ou trocar um componente. Para conferir mangueiras ou fazer manutenção, aplique as condições de segurança do documento. Se a orientação não resolver, encaminhe modelo, aviso e sintoma à assistência.

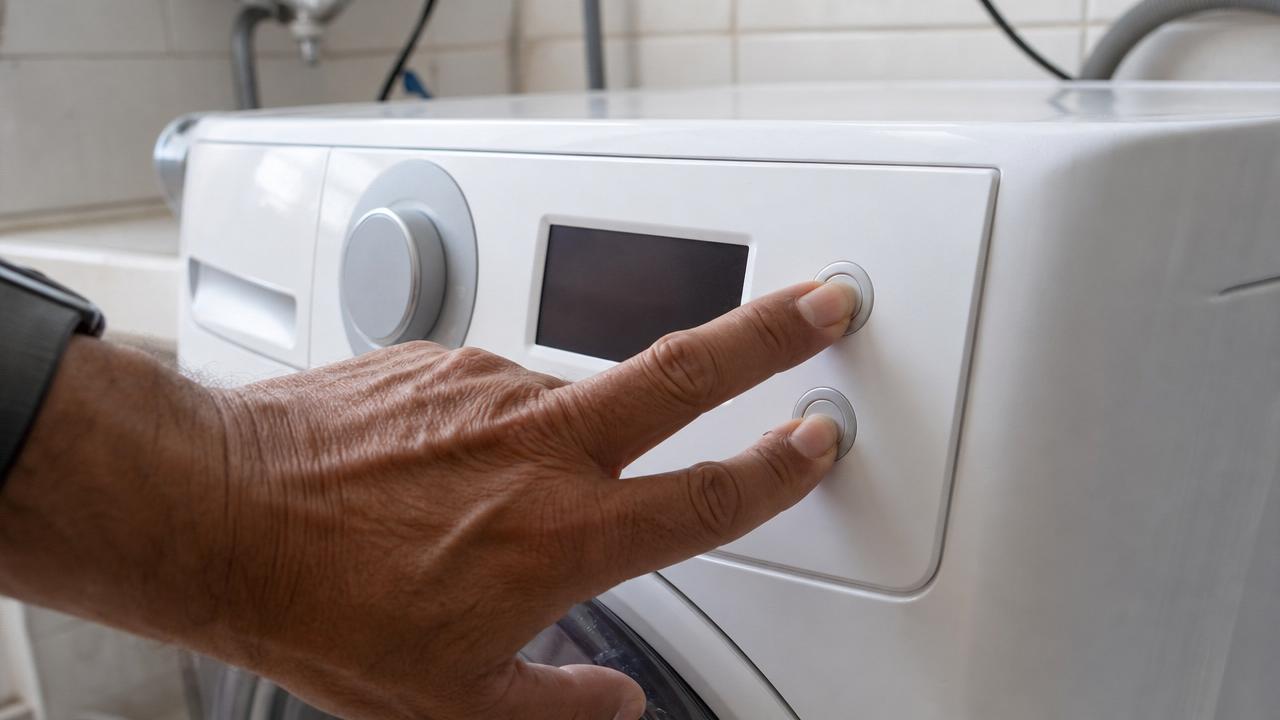

O painel é a interface de uso. Um Monitor de Autoteste pode ser uma ferramenta de serviço conectada à eletrônica, conforme a plataforma. Não o trate automaticamente como uma função acessível por duas teclas no painel.

O manual precisa esclarecer como a indicação é lida, quais eventos são armazenados e o que o ensaio aciona. Não há aqui uma sequência universal de teclas, contagem de LEDs ou limpeza de memória. Para organizar a consulta de serviço, veja MAT, alarmes e autoteste Electrolux.

A consulta pública de vista explodida Electrolux distingue modelo, código comercial e PNC/revisão. No exemplo LEH17, 2117CHBA185, PNC 900941754-01, a lista do conjunto mecânico identifica:

Os números pretos localizam a peça. O 380 em vermelho junto ao atuador é um código de subconjunto do desenho, não a referência 64502958 para identificar a peça. Não confunda posição, subconjunto e código do componente.

A ficha oficial 64502958/SAP41037678 atualmente marca o item como obsoleto. Peça equivalente ou sucessora precisa de confirmação do fabricante para o PNC: aparência e tensão iguais não bastam. Esta referência não se estende à versão 220 V nem a outras revisões.

Abra o desenho original completo para comparar o conjunto. Ele identifica peças, mas não ensina desmontagem, pinagem ou teste elétrico.

Antes de medir, o técnico identifica o componente, o circuito e os terminais no documento de serviço da versão. O registro precisa reunir referência da peça, condição do ensaio, pontos medidos, escala, resultado e critério de aprovação. Uma leitura sem esses dados não comprova o reparo.

A vista explodida e a ficha comercial consultadas não fornecem pinagem, resistência esperada, curso ou sequência de comando do atuador. A indicação 127 V/60 Hz é identificação de uma variante; não é instrução para ligar a peça diretamente. Também não se deve aplicar tensão em terminais escolhidos pela posição de uma foto.

Não use ponte em trava, sensor ou proteção. O acesso, a desenergização e eventuais testes de serviço exigem o procedimento do modelo e profissional qualificado. Uma espera genérica ou o simples desaparecimento do alarme não certificam ausência de tensão nem funcionamento correto.

Separe três informações: a condição detectada pelo controle, o sintoma observado e o resultado de uma verificação prevista no manual. A lista de peças serve para identificar o componente; não contém, por si, a causa de uma falha.

Uma ordem de serviço deve explicar a ligação entre esses dados. Se ainda falta o procedimento do modelo, registre essa pendência em vez de selecionar um terminal por semelhança ou comprar a primeira peça citada em uma tabela.

Não entre em rotinas de serviço para apagar registros antes da avaliação. Desligar ou religar o aparelho não demonstra que uma causa mecânica ou elétrica foi corrigida. Também não se presume que tirar da tomada apague todo histórico.

Interrompa o uso diante de vazamento importante, cheiro de queimado, faísca ou desarme elétrico. Registre a indicação apenas se isso puder ser feito sem atrasar o desligamento seguro. Não continue ciclos para tentar reproduzir uma falha.

Procure o modelo e a versão corretos na biblioteca de manuais técnicos. Confira a cobertura do documento antes de escolher o material.

Guia LEB18, página 11; vista explodida oficial: LEH17/2117CHBA185/900941754-01; atuador 64502958 no catálogo Electrolux. O exemplo LEB18 não valida tabelas A01–A21 de outra plataforma. O catálogo não fornece ensaio completo de serviço. Consulte também o guia específico LEH17 e as ressalvas sobre A04a e identificação do atuador.
