Manuais Técnicos de Micro-ondas: Guia e Aviso de Segurança

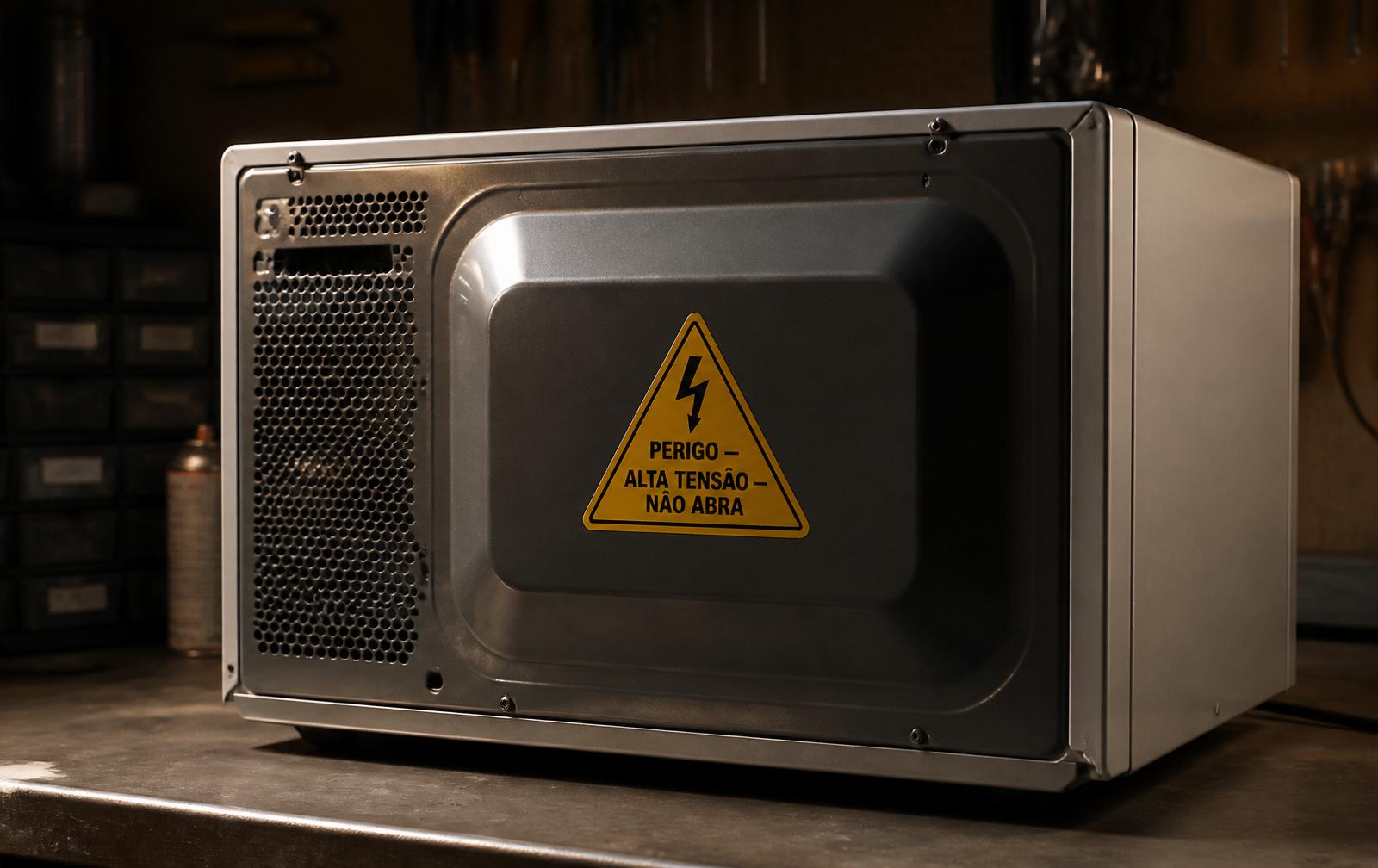

• Não abra a carcaça do micro-ondas.
• Não remova a tampa traseira.
• Não toque em nenhum componente interno, mesmo com o aparelho desconectado há dias.
• Não tente descarregar o capacitor improvisando com chave de fenda ou fio.
• Não faça reparo interno por orientação de vídeo.
• Não use o aparelho com a porta danificada, empenada ou que não trava.

A regra prática é simples: se o micro-ondas liga e não aquece, o problema está no circuito que você não pode acessar. Ali termina o que é do usuário e começa o que é do técnico.

Tudo isto é externo e não exige abrir nada:

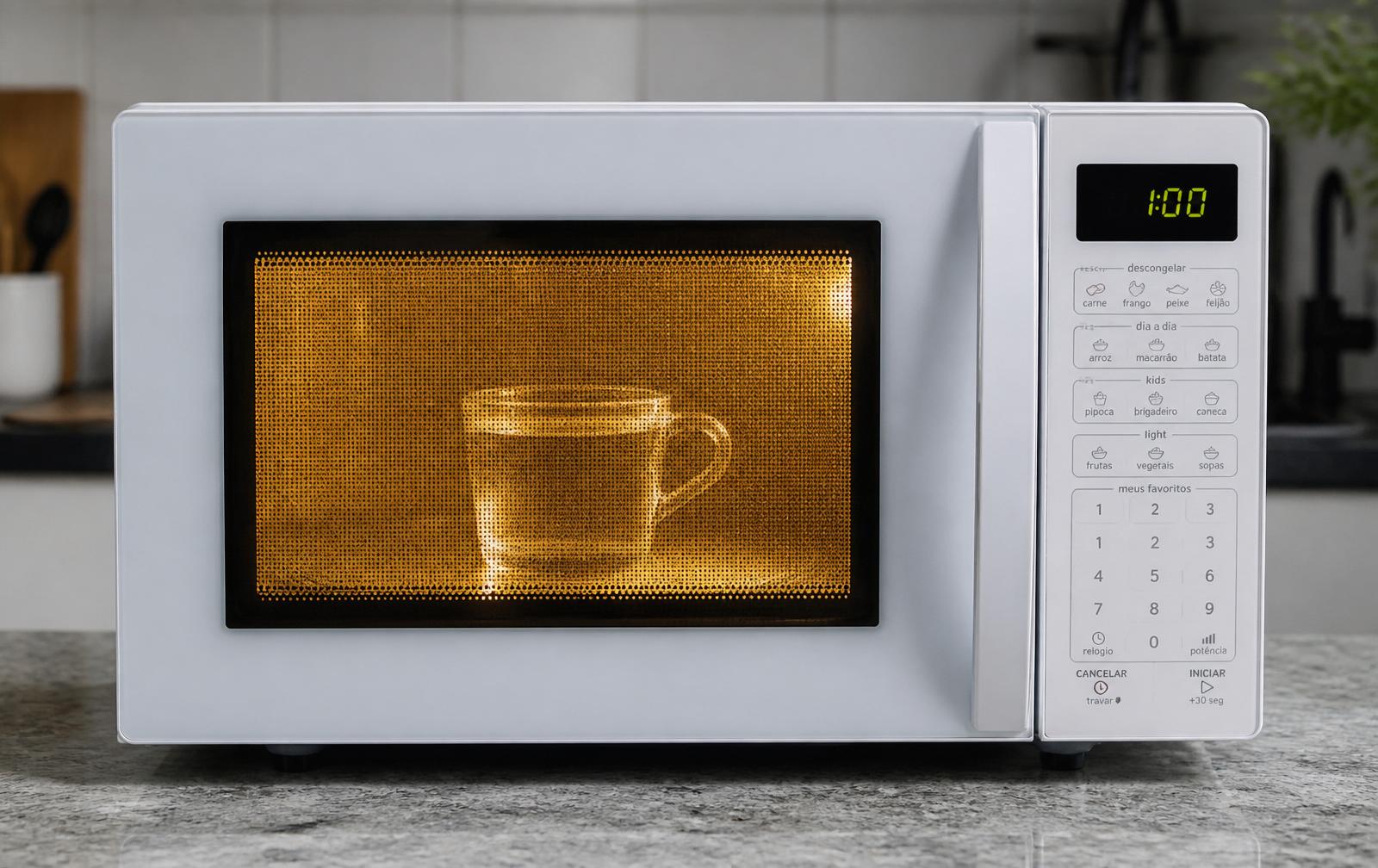

1. Teste da água. Uma xícara de água em recipiente próprio, um minuto na potência máxima. Água morna significa que ele aquece; água gelada confirma falha no circuito de aquecimento. Nunca ligue vazio.
2. Nível de potência selecionado. Causa banal e frequente — em potência baixa, a comida esquenta muito devagar.
3. Limpeza do batente e dos encaixes da porta. Gordura e resíduo impedem o travamento completo, e sem travamento o aparelho não emite energia.
4. Estado da porta. Empenada, com folga ou que não dá o clique.
5. Alimentação elétrica. Tomada exclusiva, sem extensão nem benjamim. Micro-ondas puxa corrente alta.
6. Prato giratório e anel de roletes no lugar, garantindo aquecimento uniforme.

O roteiro completo desse diagnóstico está em micro-ondas Electrolux não esquenta.

Anote modelo e número de série completos. Esse dado serve para pedir orçamento e localizar peça, mesmo que você não vá executar o reparo.

• Diagrama elétrico dos circuitos de baixa e alta tensão.
• Procedimento de descarga do capacitor — que existe justamente porque o risco é real.
• Valores de teste dos componentes.
• Sequência de desmontagem e de remontagem.
• Vista explodida com código de peça.
• Verificação de vedação de radiação, feita com instrumento específico após qualquer intervenção.

Esse último item merece atenção. O aquecimento por micro-ondas depende do confinamento correto da radiação dentro da cavidade. Porta desalinhada, vedação danificada ou remontagem incorreta comprometem esse confinamento — e a verificação exige instrumento que oficina improvisada não tem.

Entender a arquitetura do aparelho explica por que o defeito mais comum confunde tanto — e por que a linha de segurança fica onde fica.

O micro-ondas tem dois circuitos separados:

• Baixa tensão. Alimenta a luz interna, o motor do prato giratório, o ventilador e o painel de comando. Trabalha na tensão da rede e é comparável ao de outros eletrodomésticos.
• Alta tensão. Eleva a tensão a milhares de volts para gerar as micro-ondas. É onde estão o transformador e o capacitor que retém carga letal.

A consequência prática: quando o circuito de alta tensão falha, todo o resto continua funcionando normalmente. A luz acende, o prato gira, o ventilador faz barulho, o timer conta e apita no final. O aparelho parece perfeitamente inteiro — só que a comida sai fria.

É por isso que tanta gente conclui "não deve ser nada grave, está tudo funcionando" e resolve abrir. Justamente o oposto: a parte que falhou é a única que não pode ser tocada.

Essa mesma arquitetura explica por que as verificações seguras são todas externas. Nível de potência, batente da porta, travamento e alimentação pertencem ao circuito de baixa tensão ou ao intertravamento — nada disso exige acessar a alta tensão.

Falha no circuito de aquecimento envolve componentes que, somados à mão de obra especializada, costumam representar uma fatia considerável do preço de um aparelho novo, especialmente nos modelos de entrada.

Considere consertar quando o aparelho for de capacidade grande ou embutido, quando estiver na garantia, ou quando o orçamento ficar bem abaixo do valor de reposição.

Considere trocar quando for de entrada e já tiver alguns anos, quando o orçamento se aproximar do preço de um novo, quando houver corrosão ou pintura descascada dentro da cavidade — o que compromete o funcionamento e não tem reparo confiável — ou quando houver histórico de faísca.

A análise detalhada está em consertar micro-ondas: vale a pena?.

⚠️ Aviso de segurança — o mais importante deste site. O micro-ondas contém um capacitor de alta tensão que retém carga letal mesmo com o aparelho desligado da tomada. Nunca abra a carcaça, não remova a tampa traseira e não tente reparo interno, independentemente de ter o manual técnico em mãos ou de ter assistido a qualquer tutorial.

Pare de usar imediatamente e desligue da tomada se houver: faísca ou arco elétrico dentro da cavidade; cheiro de queimado ou fumaça; ruído forte e anormal; porta que não fecha ou não trava; dano visível na porta, na vedação ou na cavidade interna; ou desarme do disjuntor ao ligar.

Chame a assistência quando o aparelho ligar e não aquecer, quando aquecer de forma intermitente, quando houver zumbido forte sem aquecimento ou quando o painel não responder. Aparelho na garantia deve ir para a rede autorizada — a diferença entre os tipos de assistência está em assistência autorizada ou especializada.

Se o seu micro-ondas liga e não aquece, faça as verificações externas — teste da água, potência selecionada e limpeza do batente da porta — e pare por aí. O restante está no circuito de alta tensão.

Não abra a carcaça. Para entender o diagnóstico e avaliar o orçamento, veja micro-ondas Electrolux não esquenta e consertar micro-ondas: vale a pena?. Os documentos estão na biblioteca de manuais técnicos.
