Gás R-410A: Tabela de Pressão e Como Fazer a Carga Certa

O R-410A é uma mistura quase azeotrópica de dois componentes (R-32 e R-125), em proporções aproximadamente iguais. Esse "quase" tem consequência prática: ele apresenta um pequeno glide, ou seja, uma leve diferença entre as temperaturas de bolha e de orvalho na mesma pressão.

Daí vem a regra que todo técnico precisa seguir: a carga do R-410A é sempre feita na fase líquida, com o cilindro invertido ou pela válvula de líquido. Carregar por vapor altera a proporção da mistura dentro do sistema e compromete o desempenho de forma permanente.

Ele substituiu o R-22 por uma razão ambiental direta: o R-22 é um HCFC que agride a camada de ozônio e está em descontinuação. O R-410A não tem esse efeito — embora tenha potencial de aquecimento global relevante, o que hoje o coloca em transição para fluidos como o R-32.

Comparado ao R-22, o R-410A trabalha com pressões consideravelmente mais altas. Por isso exige manifold, mangueiras e bomba de vácuo próprios, e por isso os componentes do sistema são mais robustos.

Valores de referência da relação pressão-temperatura, para consulta rápida em campo:

Faixas típicas em operação

Em refrigeração, com o sistema estabilizado após 15 a 20 minutos:

• Lado de baixa (sucção): tipicamente na faixa de 110 a 140 psi, correspondendo a temperaturas de evaporação em torno de 5 °C a 12 °C.
• Lado de alta (descarga): varia fortemente com a temperatura externa, indo de cerca de 300 psi em dias amenos a mais de 450 psi em dias muito quentes.

Essas faixas são orientativas, não critério de diagnóstico. É por isso que a seção seguinte existe.

Pressão sozinha não fecha diagnóstico. Os dois parâmetros que fecham são:

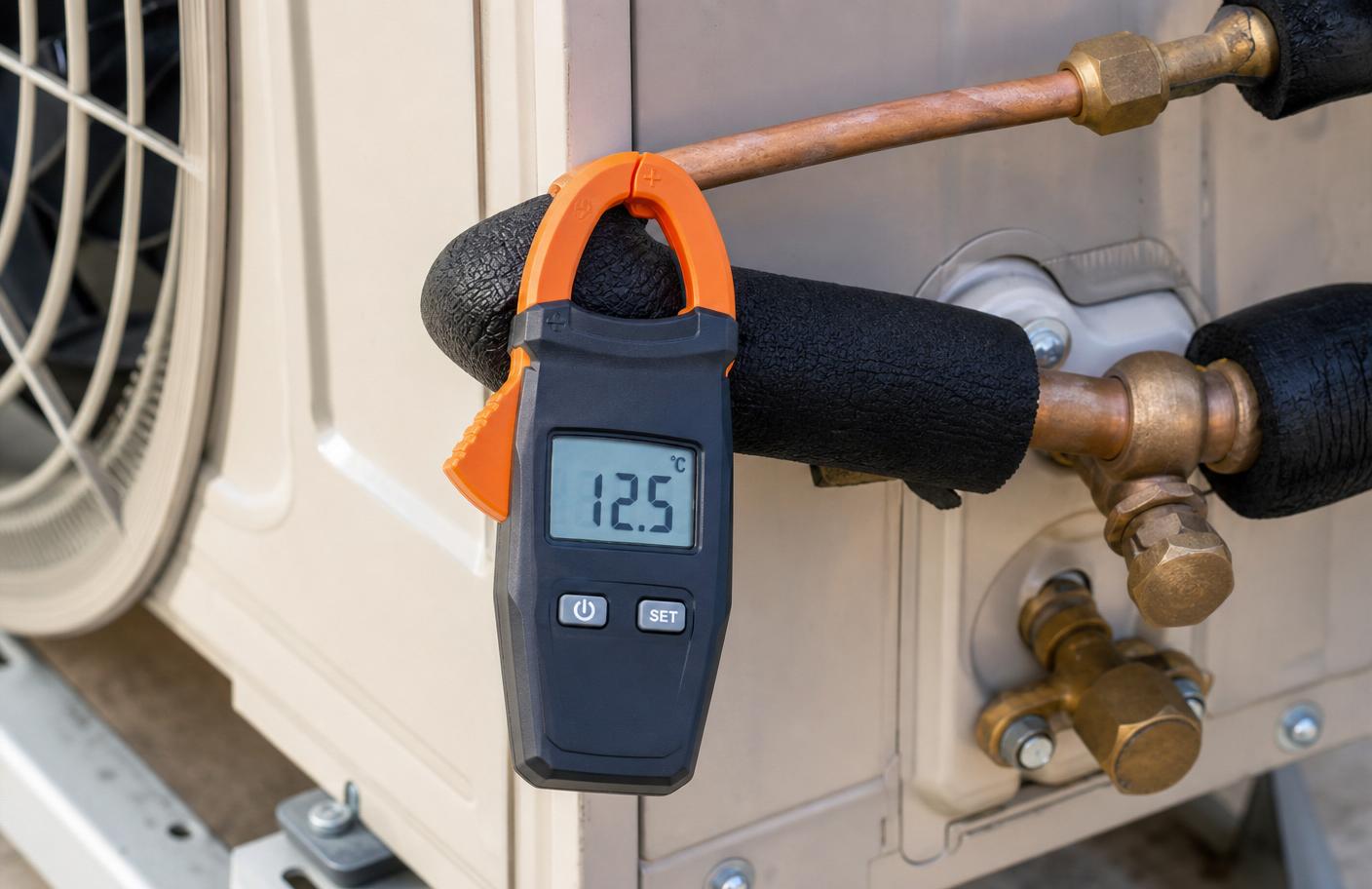

Superaquecimento (superheat) — a diferença entre a temperatura real da linha de sucção e a temperatura de saturação correspondente à pressão de baixa. Ele indica se está chegando refrigerante suficiente ao evaporador.

• Superaquecimento alto → geralmente indica carga insuficiente ou restrição no sistema.
• Superaquecimento baixo → geralmente indica carga excessiva ou fluxo demais, com risco de retorno de líquido ao compressor.

Subresfriamento (subcooling) — a diferença entre a temperatura de saturação correspondente à pressão de alta e a temperatura real da linha de líquido. Ele indica se há líquido acumulado suficiente no condensador.

• Subresfriamento baixo → tende a indicar falta de carga.
• Subresfriamento alto → tende a indicar excesso de carga ou restrição na saída do condensador.

Cruzar os dois é o que distingue falta de gás de restrição, de sujeira em serpentina, de ventilador fraco. Para fazer esse cálculo em campo sem erro, use a ferramenta de superaquecimento e subresfriamento.

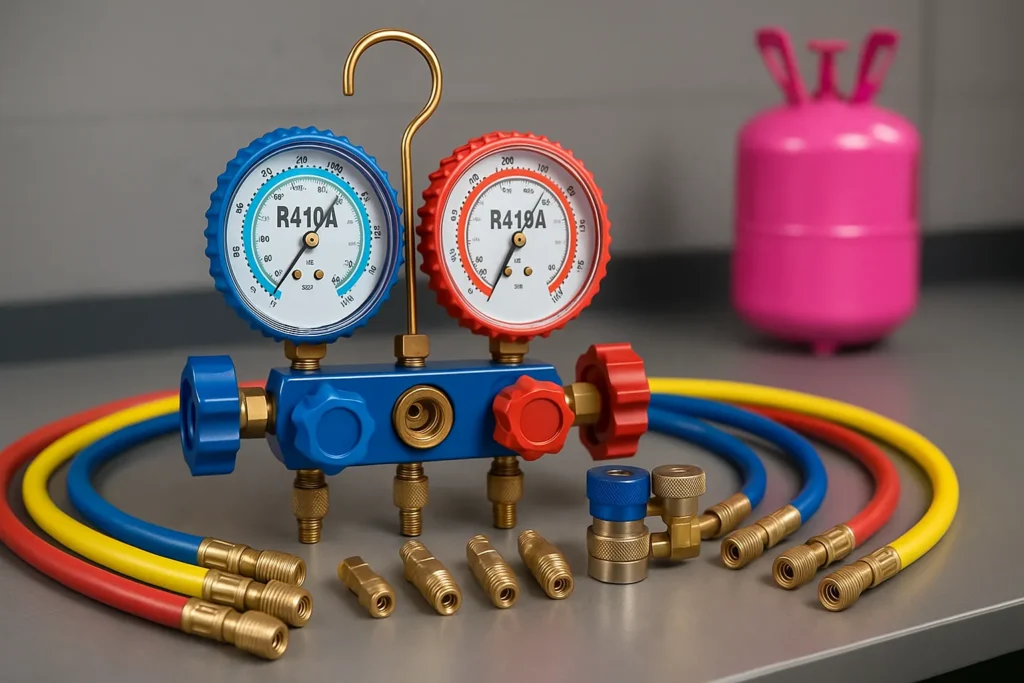

Sobre o manifold, vale a comparação entre os tipos antes de investir: veja manifold digital ou analógico.

1. Diagnostique antes. Confirme que o problema é carga, e não sujeira, ventilador ou restrição.
2. Localize e repare o vazamento. Sistema selado não consome gás — se a carga baixou, existe vazamento. Completar sem reparar é serviço perdido.
3. Recolha o fluido remanescente com recolhedora. Liberar refrigerante na atmosfera é proibido.
4. Substitua o filtro secador sempre que o sistema for aberto.

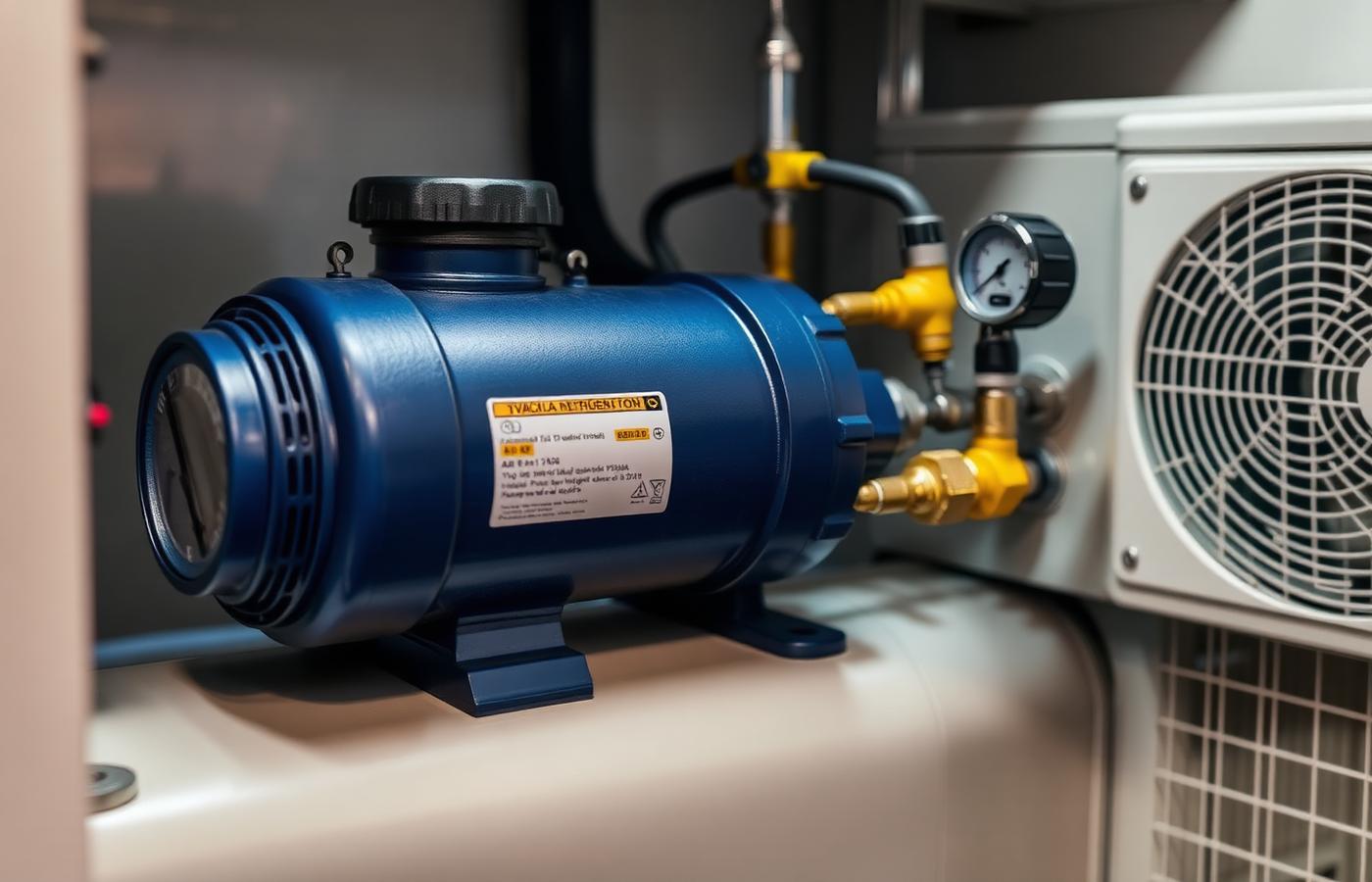

5. Faça vácuo até atingir o nível recomendado, confirmado com vacuômetro eletrônico. Umidade residual forma ácido e corrói o compressor por dentro.
6. Teste a estanqueidade do vácuo: feche e observe se o nível se mantém. Subiu? Ainda há vazamento ou umidade.
7. Carregue por peso, com balança de precisão, seguindo a quantidade da etiqueta do aparelho. Sobre como localizar essa informação, veja quantidade de gás no ar-condicionado.
8. Acrescente a carga complementar por metro adicional de tubulação, conforme o manual.
9. Carregue sempre na fase líquida, com o cilindro invertido ou pela válvula de líquido.
10. Estabilize e confira superaquecimento e subresfriamento após 15 a 20 minutos de operação.

• Completar sem localizar o vazamento. O gás vai embora de novo, e o sistema opera com carga baixa nesse intervalo.
• Pular o vácuo ou fazer vácuo insuficiente. É provavelmente a causa nº 1 de compressor queimado prematuramente.
• Carregar por vapor. Altera a proporção da mistura e compromete o desempenho de forma permanente.
• Carregar "pela pressão". Sem superaquecimento e subresfriamento, é chute.
• Usar ferramenta de R-22. Mangueiras e manifold não classificados para a pressão do R-410A são risco de acidente.
• Misturar fluidos. Nunca complete R-410A em sistema com outro fluido, nem o contrário.
• Ignorar o filtro secador ao abrir o sistema.
• Não confirmar a estanqueidade do vácuo antes de carregar.

Se o quadro for congelamento, o roteiro completo está em ar-condicionado congelando a tubulação.

Para o usuário final: nada aqui deve ser feito por conta própria. Kits de recarga caseiros não fazem vácuo, não pesam a carga, não localizam vazamento e costumam causar mais prejuízo que solução. Chame um profissional diante de queda progressiva de refrigeração, gelo na tubulação, marcas de óleo nas conexões, ruído anormal ou desarme de disjuntor.
