Fonte chaveada: como transforma e regula a alimentação

Chavear significa controlar a condução de um elemento eletrônico em intervalos definidos. A energia é administrada junto de componentes de armazenamento e transferência, conforme a topologia. O circuito de controle ajusta o funcionamento para atender às condições previstas.

Essa ação não é equivalente a um usuário apertar um interruptor lentamente. A comutação ocorre num regime próprio do projeto, e perdas, transitórios e frequência precisam ser administrados. A fonte não cria energia; transforma a alimentação recebida e apresenta perdas durante o processo.

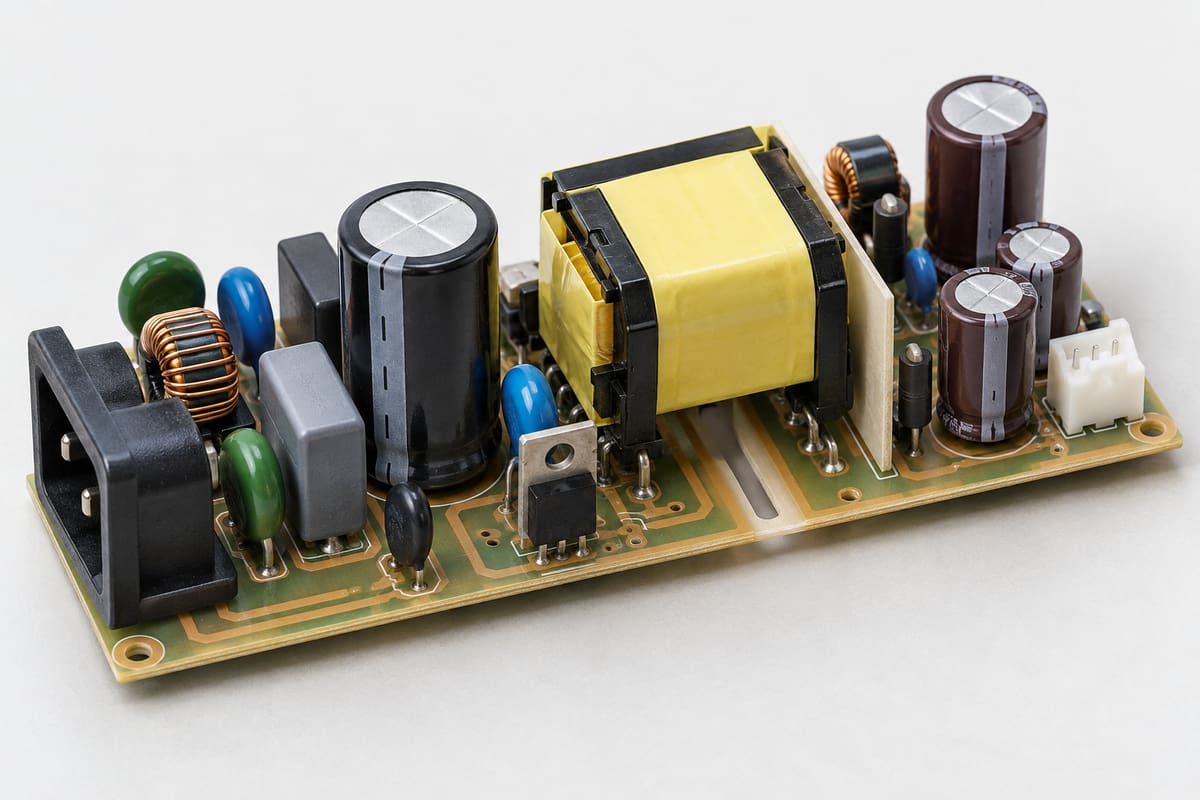

Indutores, transformadores, diodos e capacitores podem participar de maneiras diferentes. Por isso, um desenho de blocos é uma explicação de funções, não um esquema completo para montar uma fonte. O código e a documentação identificam quais elementos realmente estão presentes no produto.

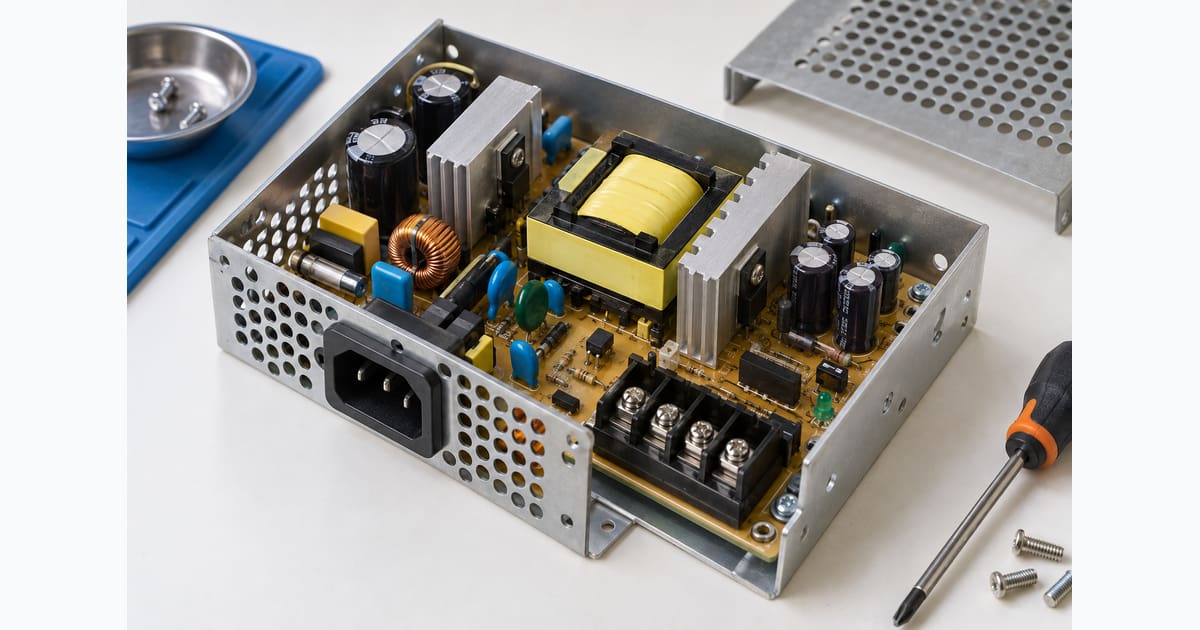

Uma arquitetura típica pode incluir entrada e proteção, retificação, filtragem, comutação, transferência de energia e controle de saída. A disposição depende da topologia. Nem toda fonte tem exatamente o mesmo número de estágios ou utiliza um transformador com a mesma função.

A função de realimentação permite ao controle observar condições de saída e ajustar sua resposta em projetos que usam esse recurso. Isso não garante uma tensão perfeitamente invariável em qualquer carga, partida ou falha. A especificação define faixas e comportamentos aceitáveis.

Não. Há topologias isoladas e não isoladas. Um transformador pode fazer parte de uma transferência isolada, mas outras arquiteturas usam arranjos sem isolamento galvânico. A aparência externa ou a expressão chaveada não confirma a separação elétrica entre circuitos.

Mesmo uma tensão aparentemente baixa numa placa pode pertencer a uma região sem isolamento da rede. Portanto, não conclua que tocar pontos internos é seguro apenas porque uma marcação menciona poucos volts. A referência desses pontos e a arquitetura precisam ser conhecidas.

A Texas Instruments apresenta topologias isoladas, como flyback, com características próprias. Esse conhecimento explica diferenças de projeto, mas não transforma uma placa desconhecida em um circuito aprovado para manuseio. A preparação do serviço deve seguir a documentação e considerar energia armazenada e regiões ligadas à alimentação.

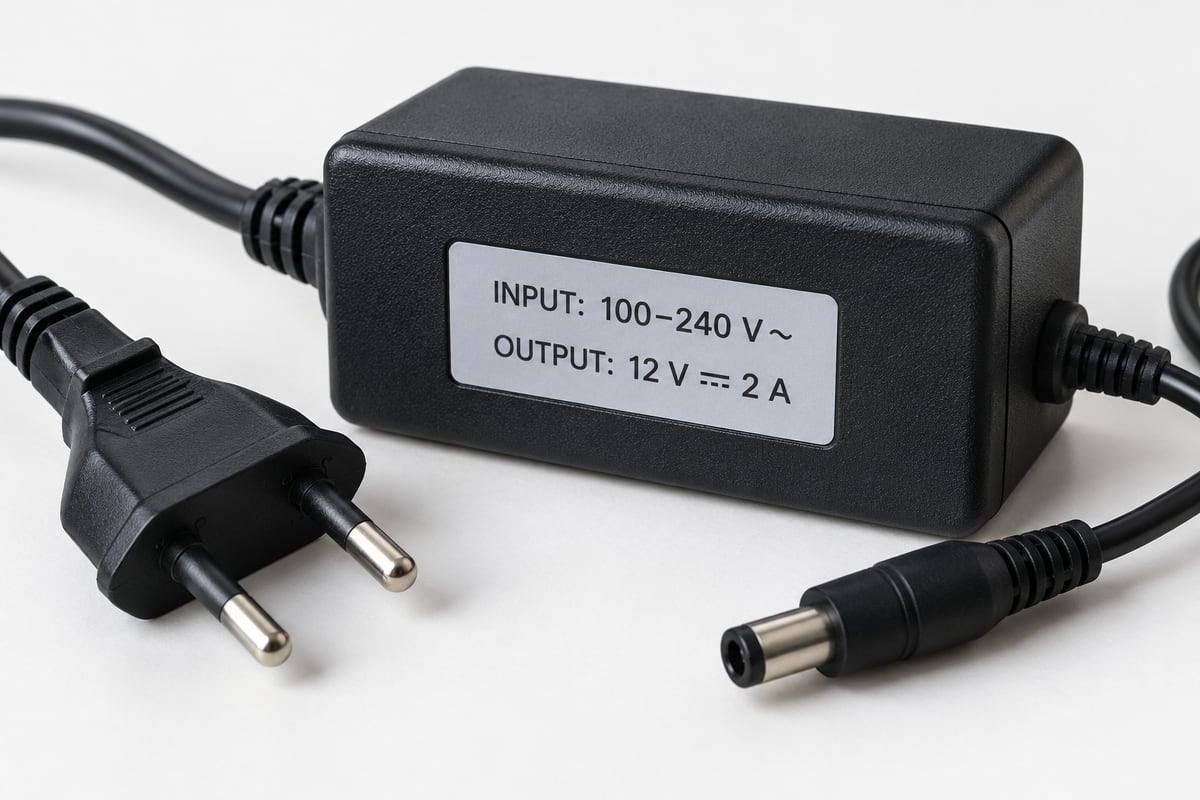

Input costuma identificar entrada; Output, saída. Um exemplo hipotético de entrada em 100–240 V alternados e saída em 12 V contínuos descreve dois campos diferentes. A corrente indicada na saída informa uma classificação, não uma corrente obrigatoriamente imposta a qualquer carga.

Se a saída é 12 V e até 2 A nas condições previstas, a capacidade corresponde a 24 W nesse exemplo contínuo. A carga efetiva pode utilizar menos corrente, desde que seja compatível com tensão, polaridade e demais requisitos. O encaixe do conector não comprova essa compatibilidade.

O guia de símbolos ajuda a distinguir CA e CC. Anote tensão, corrente, polaridade e código. Não copie somente “12” ou “2” para um registro: sem unidade e função, os números podem ser interpretados de maneira completamente diferente.

Não. Existem entradas amplas automáticas, entradas de tensão única e entradas configuradas por seletor, entre outras possibilidades. A MEAN WELL documenta famílias com seleção por chave, demonstrando que chaveamento e adaptação automática de tensão são características diferentes.

Uma inscrição deve ser lida por inteiro, junto do manual. Uma barra entre tensões não prova, sozinha, que a fonte se ajusta automaticamente. Também não se deve mover um seletor com o conjunto alimentado ou descobrir a configuração por tentativa.

O conteúdo sobre bivolt e alimentação complementa a interpretação. Além da tensão, frequência, potência e condição de uso precisam corresponder ao produto. A etiqueta do aparelho completo continua importante quando a fonte é uma parte interna de um eletrodoméstico.

Regulação descreve como a saída responde dentro das condições de entrada e carga. Ondulação descreve variações sobre a saída contínua. Rendimento relaciona potência útil entregue e potência recebida. Esses conceitos não podem ser resumidos a “o multímetro mostrou o número certo”.

Num exemplo hipotético, uma fonte recebe 30 W e entrega 24 W à carga. O rendimento é 24 dividido por 30, ou 80%. Os 6 W de diferença participam das perdas no balanço simplificado. Isso não define rendimento aceitável para qualquer fonte nem uma referência de aquecimento do seu produto.

Uma leitura média de tensão não informa toda a ondulação nem os transitórios. Instrumento, largura de banda e método importam. Não prometa uma aprovação completa com um ensaio que não observa essas características. A documentação estabelece o que precisa ser medido e em quais condições.

Sim, uma avaliação sem carga não reproduz todas as condições de operação. A resposta pode mudar quando a carga exige corrente, durante partida ou diante de temperatura. Alguns projetos também exigem condições específicas para funcionar ou regular corretamente.

Ausência de saída pode resultar de falha interna, falta de alimentação, comando de habilitação ou atuação de proteção por uma condição da carga, conforme o circuito. Uma saída pulsando pode exigir outra investigação. O sintoma sozinho não identifica qual capacitor, transistor ou controlador está defeituoso.

O guia inicial ajuda a escolher funções, mas não substitui o procedimento de serviço da fonte. Ensaios precisam respeitar isolação, referência de medição e energia armazenada. Não use componentes improvisados como carga nem faça pontes para impedir a atuação de uma proteção.

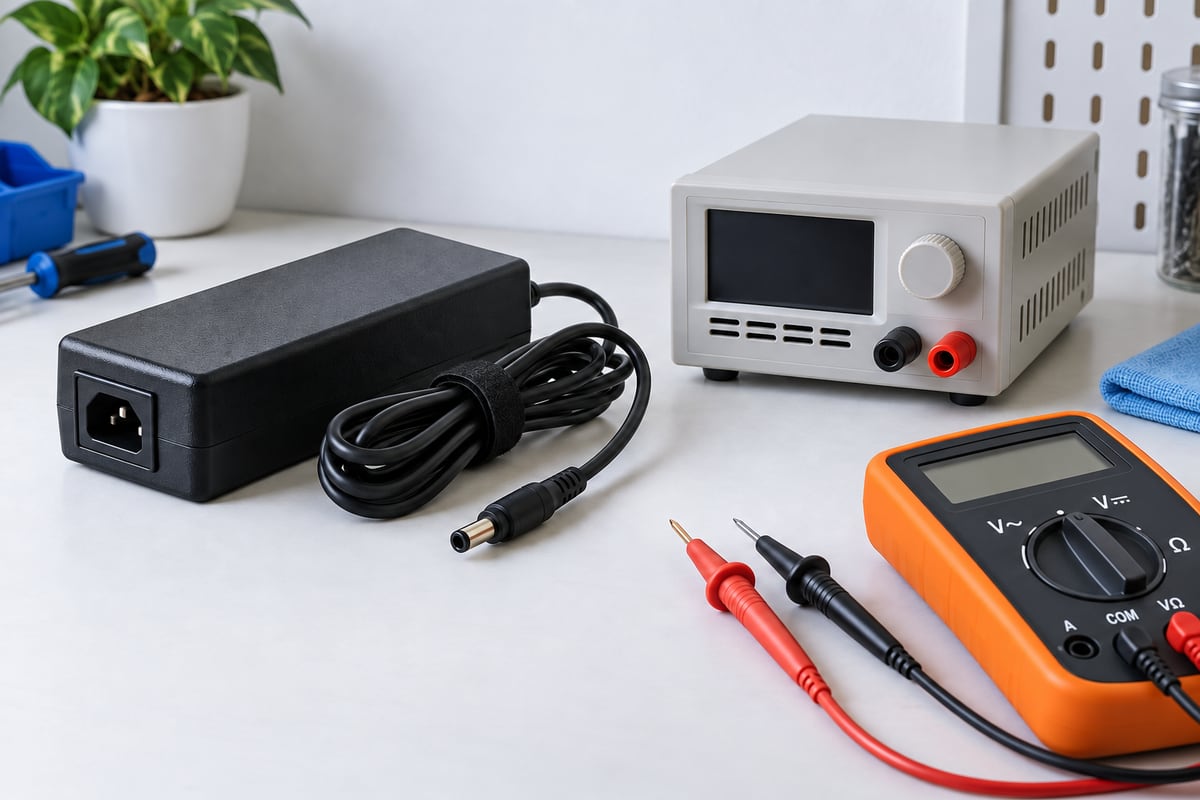

Numa fonte externa, a etiqueta pode reunir entrada e saída de modo acessível. Numa fonte integrada, o circuito pode compartilhar funções e referências com a placa principal. O fato de um painel apagar não permite isolar automaticamente a fonte como causa.

O modelo completo e a versão da placa identificam o esquema correto. Conectores de aparência igual podem transportar sinais e alimentações diferentes. A posição física não substitui a legenda e a numeração do documento.

Também não conclua que substituir uma fonte por outra com tensão igual resolve o conjunto. Corrente, polaridade, sequência de habilitação, qualidade da saída, isolamento e requisitos de proteção podem ser necessários. Uma alimentação possui várias especificações; o número de volts é uma delas.

Descreva primeiro a alimentação disponível e a saída esperada conforme a documentação. Depois identifique se existe comando de habilitação e quais condições da carga participam. Separe resultado sem carga, comportamento em operação e sinais observados, sem provocar falhas para repetir o evento.

Ao receber um diagnóstico, procure a relação entre sintoma, evidência e causa. Uma peça estufada é uma observação importante, mas a investigação deve esclarecer se foi origem ou consequência. A verificação posterior precisa acompanhar os requisitos que motivaram o serviço.

Entender fonte chaveada é compreender uma cadeia de conversão e controle. Essa base permite interpretar etiquetas e acompanhar uma avaliação profissional, evitando regras como “toda fonte é bivolt” ou “se mostrou 12 V, está perfeita”. Cada conclusão deve corresponder ao projeto e ao que o método realmente demonstrou.

Referências técnicas: Texas Instruments — princípios flyback, Texas Instruments — topologias isoladas, MEAN WELL — entrada selecionável e saída CC. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
