Bivolt: o que significa e como interpretar a etiqueta

Num equipamento de entrada automática, o circuito foi projetado para operar dentro da faixa indicada sem que o usuário escolha uma posição de tensão. Num equipamento com seletor, uma configuração manual adequa o circuito à alimentação prevista. As duas situações podem aparecer informalmente sob a palavra bivolt.

A existência de entradas selecionadas por chave é documentada por fabricantes de fontes, como a MEAN WELL. Isso confirma uma diferença de projeto, mas não permite concluir que toda fonte ou todo eletrodoméstico use aquele sistema. O modelo específico precisa ser identificado antes de qualquer orientação de ligação.

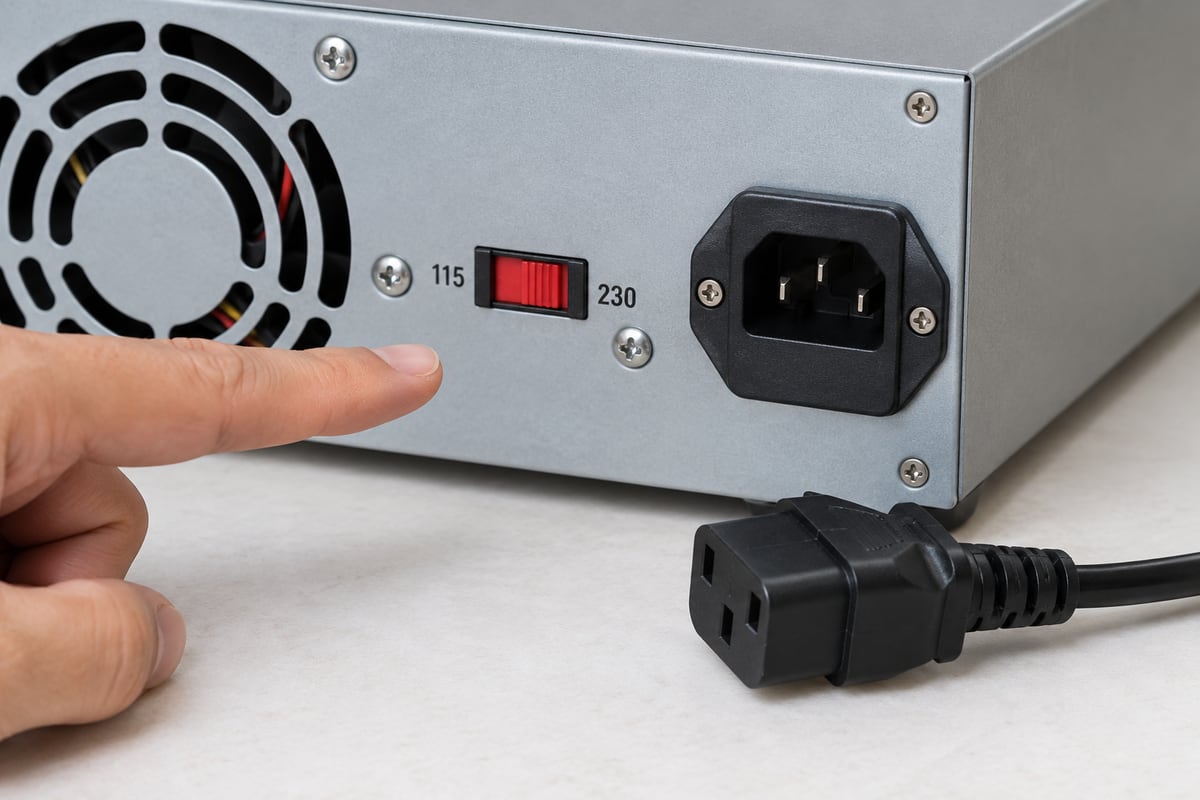

Se o manual exigir seleção, o ajuste deve seguir sua sequência e ocorrer na condição indicada pelo fabricante, normalmente sem alimentação. Não movimente uma chave por tentativa com o aparelho ligado. Se não houver certeza de qual é o seletor ou de qual tensão está disponível, interrompa a ligação e obtenha a confirmação correta.

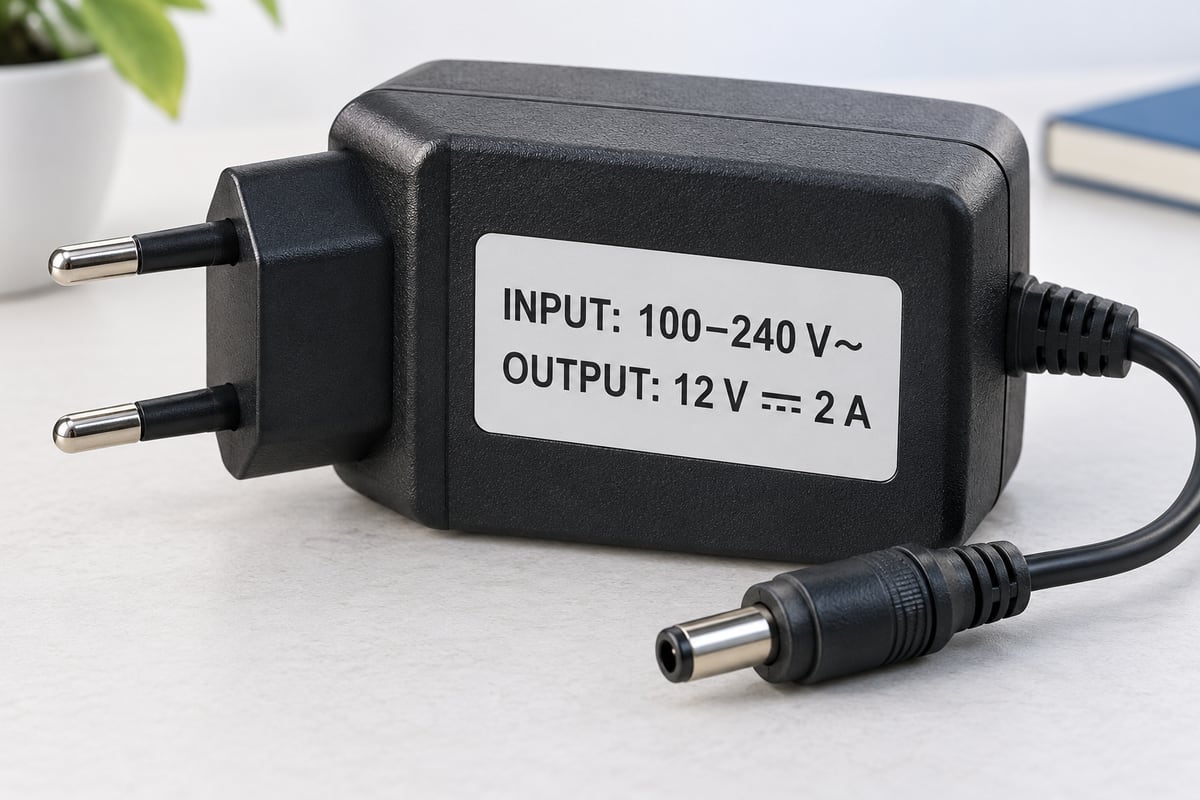

Uma marcação didática como “Input: 100–240 V~, 50/60 Hz” identifica uma faixa de tensão alternada e frequências de alimentação previstas. Os números não descrevem a tensão de saída. Também não autorizam funcionamento fora da faixa ou dispensam as demais condições do fabricante.

Uma barra entre números, por si só, não é prova de seleção automática. Leia os termos próximos: entrada, saída, seletor, faixa, frequência e modelo. Não reduza a etiqueta a uma fotografia cortada em que justamente a condição de operação desapareceu.

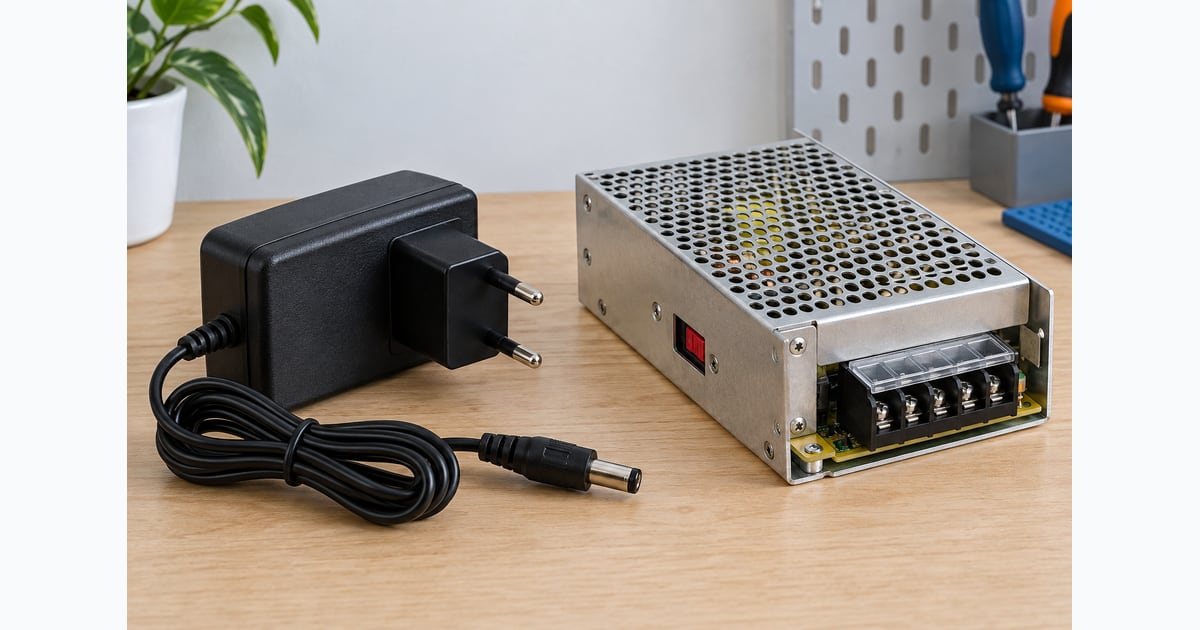

Uma fonte pode receber alimentação da rede e entregar baixa tensão contínua. Considere um exemplo hipotético: entrada automática de 100–240 V alternados e saída de 12 V contínuos. A compatibilidade de entrada não torna a saída “bivolt”; ela continua sendo a saída especificada para alimentar a carga correta.

Na etiqueta, Input costuma significar entrada e Output significa saída. O símbolo de corrente alternada e o símbolo de corrente contínua distinguem a natureza elétrica. A polaridade, quando aplicável, também precisa corresponder à carga. Apenas o conector encaixar não confirma compatibilidade.

O guia de símbolos do multímetro ajuda a reconhecer CA e CC. Para interpretar uma fonte, registre separadamente tensão de entrada, tensão de saída, corrente de saída, polaridade e identificação. Misturar os campos pode fazer uma pessoa conectar a rede diretamente onde deveria existir apenas uma saída de baixa tensão.

A expressão “110” é usada informalmente em muitos contextos, mas não deve substituir o dado real da instalação e a especificação do aparelho. Se o equipamento informa 127 V, use essa identificação ao consultar o manual ou conversar com a assistência. O mesmo cuidado vale para limites de fontes e seletores.

A documentação da instalação e do equipamento esclarece esse contexto. Aqui, a regra prática é não decidir a ligação por um apelido de tensão. A compatibilidade depende dos valores e das condições expressamente indicados pelo fabricante, não de uma semelhança entre números.

Cor de tomada, formato do espelho ou número de pinos também não comprovam a tensão disponível. Identificação da instalação deve ser confiável. Se for necessária medição, ela exige instrumento adequado e pessoa preparada para esse serviço; uma explicação de etiqueta não é instrução para um iniciante colocar pontas numa rede energizada.

Um adaptador mecânico comum altera o encaixe do plugue, não converte automaticamente a tensão. Se uma carga exige uma alimentação diferente da disponível, o simples encaixe não resolve a incompatibilidade. A aparência de uma peça externa não é suficiente para saber qual função elétrica ela possui.

Transformadores, autotransformadores e fontes têm funções e limites diferentes. Um transformador para corrente alternada não é, por esse fato, uma fonte de corrente contínua. Um acessório capaz de modificar tensão também não altera obrigatoriamente frequência, forma de onda ou características necessárias ao aparelho.

Não improvise uma ligação para “ver se funciona”. Mesmo quando existe um acessório de conversão, a avaliação precisa considerar potência, corrente de partida, tipo de carga, frequência, conexão e instruções do fabricante. O propósito desta distinção é reconhecer por que adaptar o encaixe e adequar a alimentação são problemas diferentes.

Não. A presença de painel digital, placa eletrônica ou controle moderno não determina a faixa de alimentação do conjunto. Uma placa pode possuir uma fonte de entrada ampla enquanto motores, resistências ou outros componentes do aparelho pertencem a uma versão de tensão específica.

Esse detalhe é importante em produtos com aparência externa igual. Duas versões de uma lavadora ou refrigerador podem compartilhar gabinete e painel, mas ter componentes diferentes. A identificação deve ser feita pela etiqueta do equipamento completo e pela documentação da versão, não somente por uma marcação vista numa peça interna.

Use o guia de identificação do modelo para preservar letras, sufixos e códigos relevantes. Ao solicitar atendimento, informe a tensão de fabricação e o que aconteceu antes da falha. A frase “é igual ao outro” não resolve diferenças elétricas que só aparecem na identificação completa.

Uma alimentação incompatível pode provocar ausência de funcionamento, desempenho anormal ou danos, dependendo do projeto. Entretanto, não existe uma lista universal de peças que necessariamente queimam primeiro. Proteções, topologia da fonte e cargas presentes mudam a consequência.

Se houve uma ligação incompatível, desligue o uso e informe o ocorrido à assistência. Não tente compensar mudando a posição de um seletor depois de um dano nem repetindo a ligação em outra tomada. O histórico é uma evidência importante para que a avaliação siga uma sequência coerente.

Também evite concluir que qualquer aparelho apagado foi ligado na tensão errada. Cabos, conexões, comandos e defeitos próprios podem produzir o mesmo sintoma. O guia inicial de multímetro explica a necessidade de escolher a função correta; o diagnóstico real precisa da documentação e da preparação adequada ao equipamento.

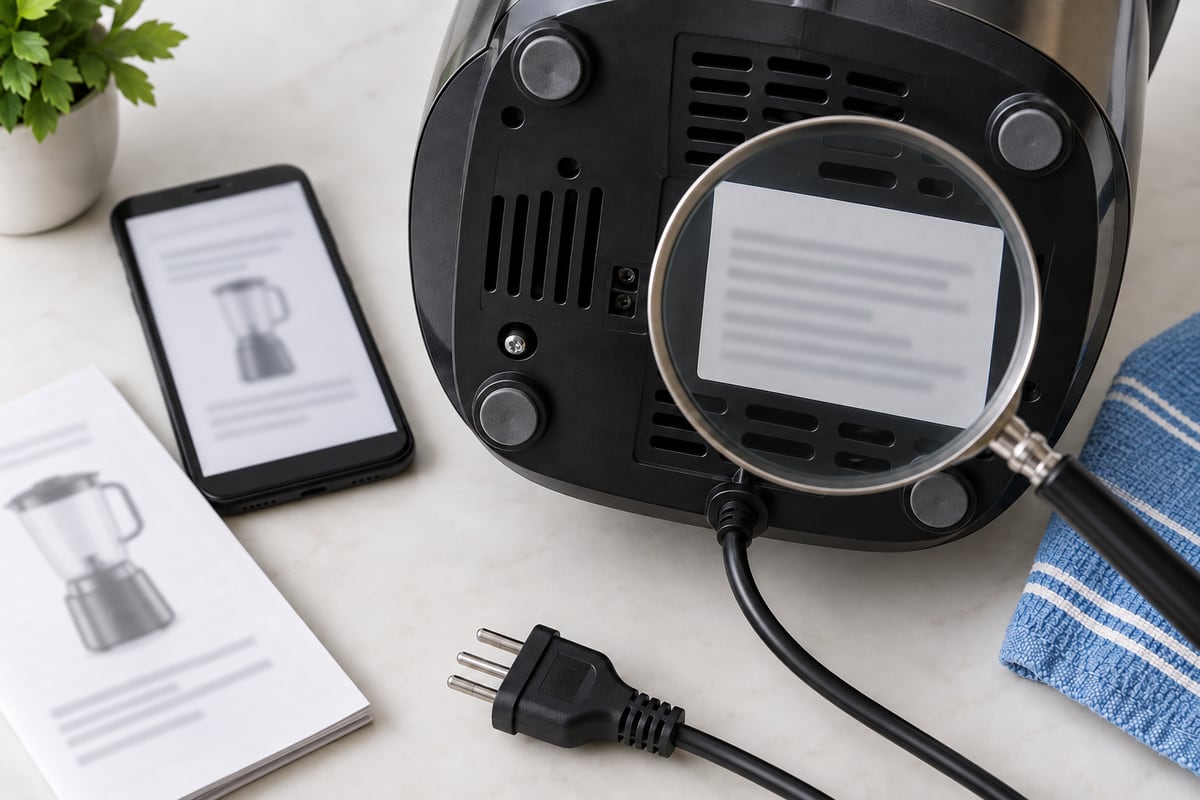

Localize primeiro a etiqueta do aparelho completo. Anote modelo e tensão. Depois procure no manual o modo de alimentação: tensão única, entrada automática ou seleção manual. Se estiver analisando uma fonte externa, separe entrada e saída e registre também corrente e polaridade.

Em seguida, confirme a alimentação disponível por uma identificação confiável da instalação. Se os dados estiverem ausentes ou ilegíveis, não preencha a lacuna usando outro produto da mesma marca. Solicite a informação pelo modelo exato. Fotografias nítidas da etiqueta e do seletor ajudam a assistência a orientar corretamente.

Por fim, confira acessórios e conexões sem presumir que um adaptador corrige diferenças elétricas. Esse roteiro não exige decorar todas as tensões; exige ler cada campo na ordem certa. Entender a etiqueta transforma uma palavra vaga, “bivolt”, numa informação verificável sobre como aquele equipamento foi projetado para receber energia.

O guia de circuito elétrico complementa essa leitura ao separar alimentação, carga e controle. Entender essas funções ajuda a perceber por que a classificação de uma peça interna não descreve automaticamente o aparelho completo.

Referências técnicas: MEAN WELL — entrada selecionada por chave, MEAN WELL — famílias de entrada, NIST — unidades e símbolos. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
