Transformador: como altera tensão e o que não faz sozinho

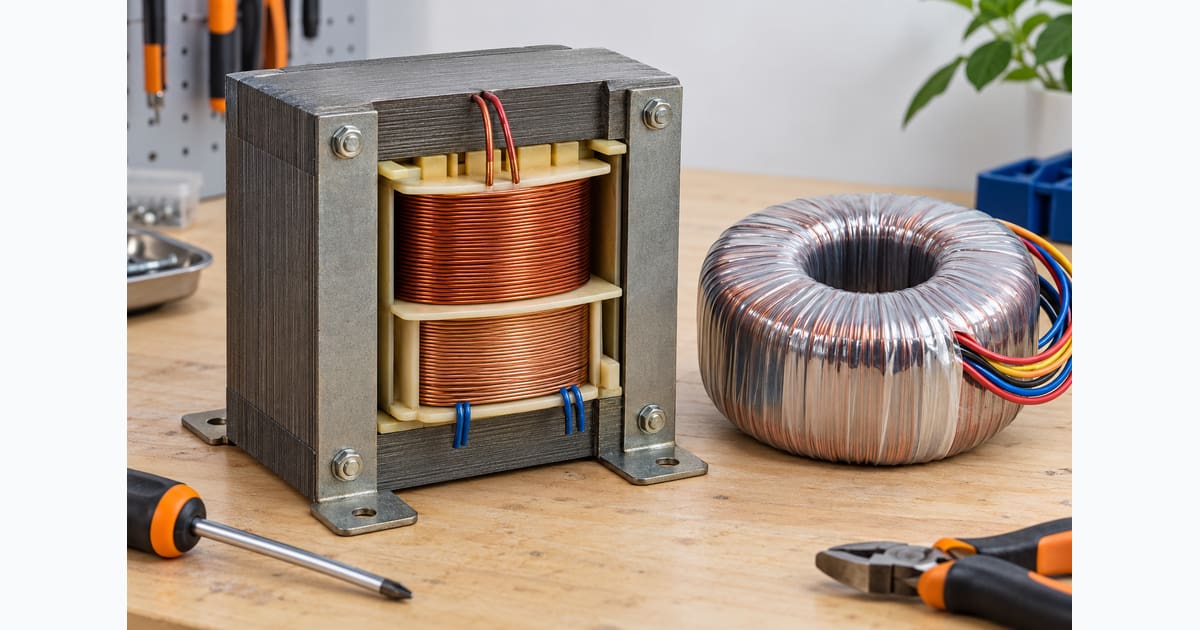

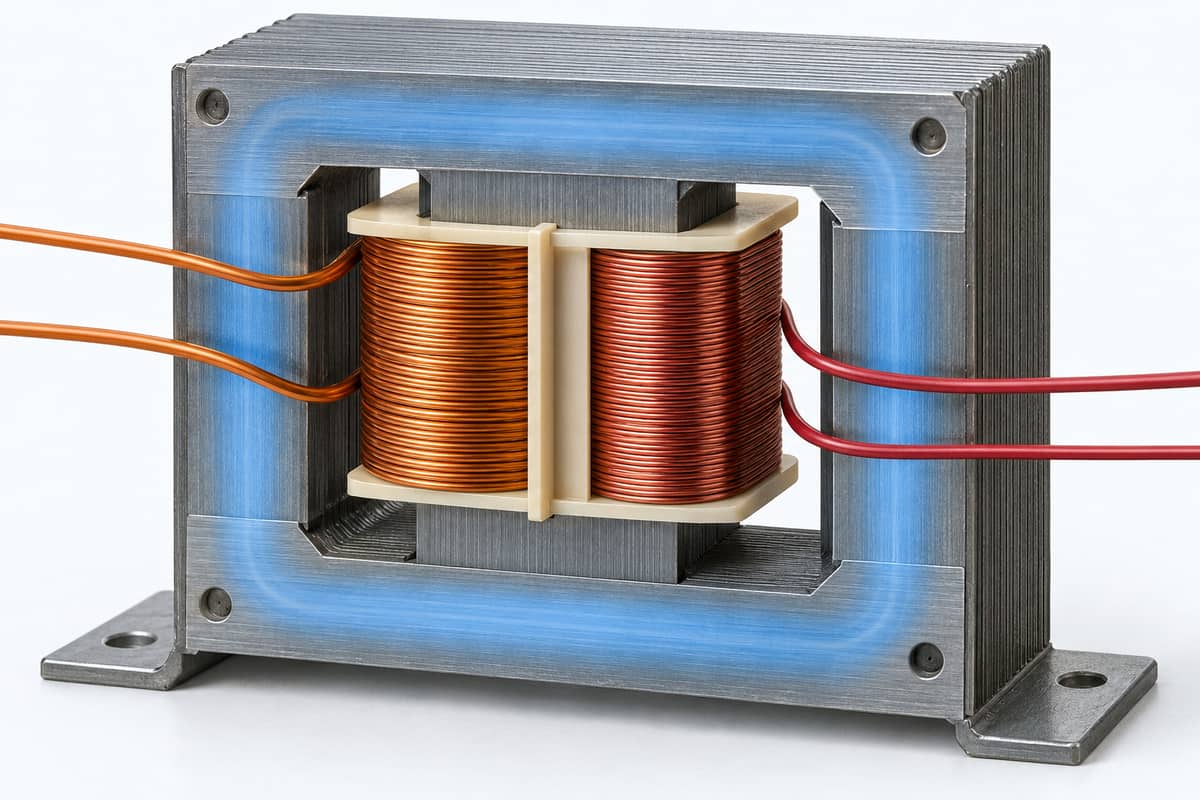

Uma tensão variável aplicada ao enrolamento de entrada está associada a um fluxo magnético variável. Esse fluxo se relaciona à tensão induzida em outro enrolamento. O núcleo e a construção são projetados para o regime de operação previsto.

O enrolamento ligado à entrada costuma ser chamado primário, e o de saída, secundário. Essas palavras descrevem funções no uso previsto; não autorizam inverter qualquer transformador sem consultar as classificações. Terminais, conexões e proteções precisam corresponder ao projeto.

Um transformador convencional de rede não deve receber tensão contínua constante como se fosse sua alimentação alternada prevista. A operação depende da variação do fluxo. Em fontes chaveadas, circuitos eletrônicos criam o regime de comutação apropriado a componentes específicos, que não são simplesmente transformadores de rede ligados de outro jeito.

No modelo ideal, a razão entre tensão secundária e primária corresponde à razão entre o número de espiras dos enrolamentos. A expressão Vs/Vp = Ns/Np descreve essa relação. É um modelo útil para ensinar o princípio, com perdas e características reais tratadas separadamente.

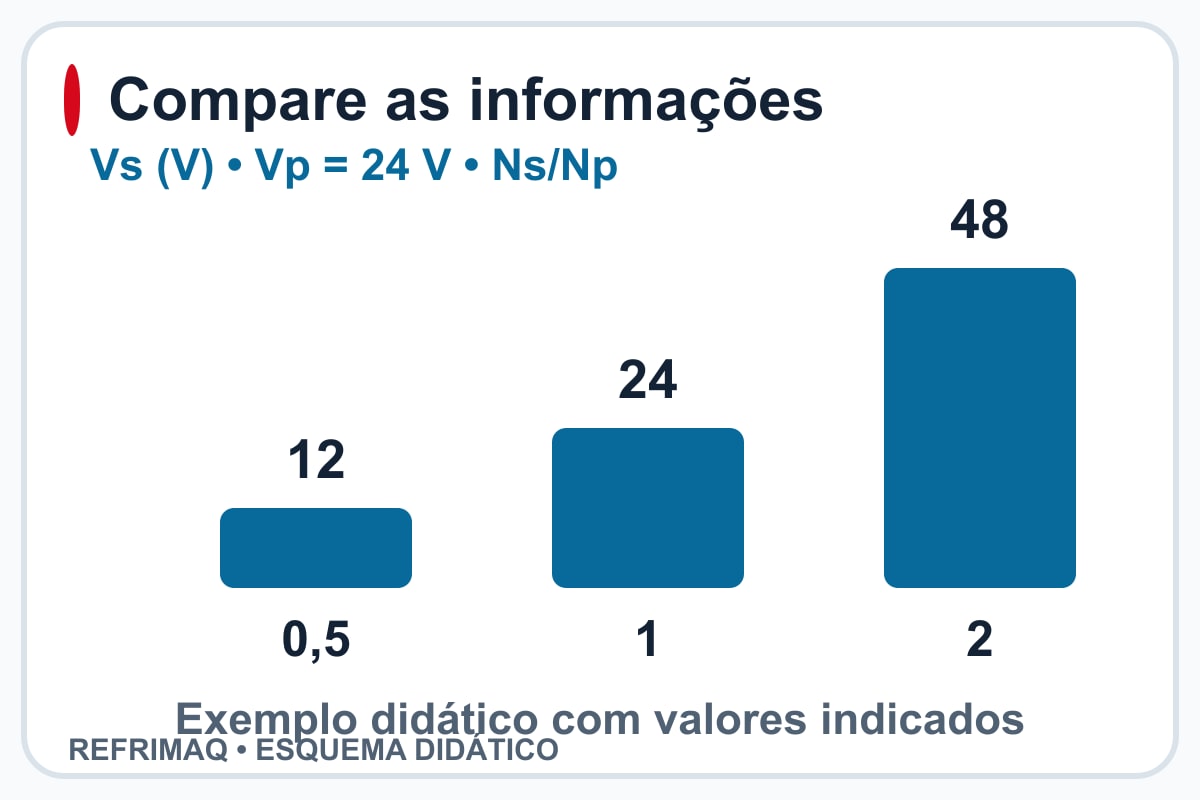

Imagine 200 espiras no primário e 100 no secundário, com entrada alternada ideal de 24 V. A relação 100/200 é 0,5, então a saída ideal seria 12 V. Se o secundário tivesse 400 espiras no mesmo modelo, a razão seria 2 e a saída ideal, 48 V.

A tabela não é uma receita para enrolar ou modificar um componente. Tensão, corrente, isolamento, núcleo, frequência e construção impõem limites que a proporção de espiras, sozinha, não explica.

Num modelo ideal sem perdas, a potência transferida se conserva. Reduzir a tensão permite uma corrente secundária proporcionalmente maior para a mesma potência, dentro do modelo. Isso não significa criar energia nem fornecer qualquer corrente sem limite.

Por exemplo, 24 V e 0,5 A correspondem a 12 VA de potência aparente. No modelo ideal, uma saída de 12 V associada à mesma potência corresponde a 1 A. Num componente real, perdas, temperatura e classificações limitam o funcionamento; não aplique o valor ideal como capacidade garantida.

A corrente efetiva também depende da carga. Uma saída classificada para uma corrente máxima não força essa corrente em qualquer aparelho conectado. A alimentação precisa ser compatível com a carga, e seus limites precisam ser respeitados. Essa distinção evita confundir capacidade de fornecimento com consumo instantâneo.

VA, volt-ampere, expressa potência aparente em corrente alternada. W, watt, expressa potência ativa. A relação entre elas envolve o fator de potência da carga nas condições consideradas. Não compare os dois números indiscriminadamente como se toda carga fosse puramente resistiva.

Uma classificação de transformador em VA precisa ser interpretada junto de tensões, correntes e condições térmicas. Motores e fontes podem apresentar transitórios e características diferentes de uma carga resistiva estável. A etiqueta do aparelho é uma informação importante, mas pode não reunir todos os critérios de compatibilidade.

Por isso, este guia não fornece uma regra universal de compra como “escolha sempre tantas vezes a potência”. A documentação do conjunto e a avaliação da aplicação precisam considerar o regime real. O propósito é entender a unidade e as limitações do raciocínio, não dimensionar uma ligação desconhecida.

Não necessariamente. Um transformador convencional alimentado em CA entrega uma tensão alternada no secundário conforme seu projeto. Para obter uma saída contínua, uma fonte pode acrescentar retificação, filtragem e regulação. Cada etapa exerce uma função diferente.

Uma caixa externa chamada popularmente de transformador pode, na verdade, conter uma fonte completa. A identificação do produto esclarece entrada e saída. Não deduza a natureza da saída pelo peso, pelo som ou pelo fato de existir um núcleo dentro da caixa.

O guia de símbolos ajuda a distinguir CA e CC. Uma marcação de entrada em 127 V alternados não significa que a saída também seja 127 V; uma saída de 12 V precisa ainda informar a natureza elétrica e, quando aplicável, a polaridade. Campos diferentes da etiqueta devem permanecer separados.

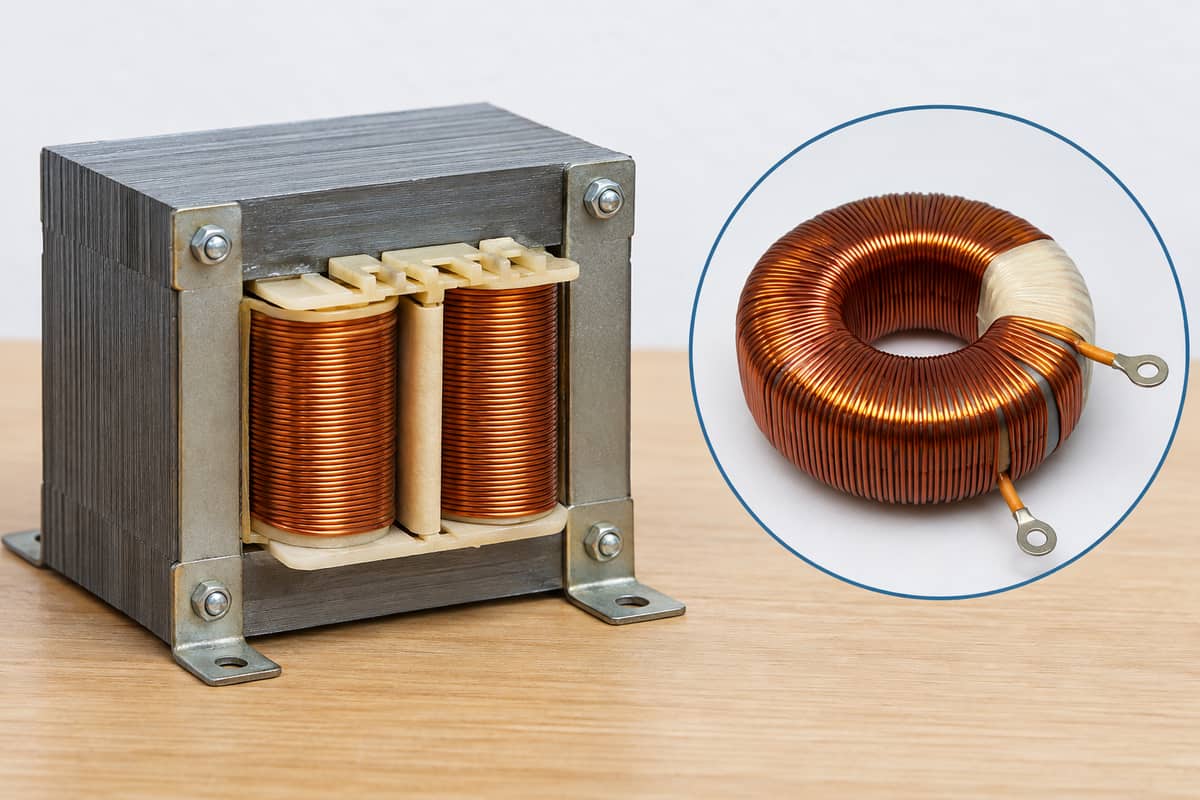

Um transformador com enrolamentos separados pode fornecer isolamento galvânico quando construído e classificado para essa função. Num autotransformador, entrada e saída compartilham parte do enrolamento, de modo que não se deve presumir o mesmo isolamento elétrico entre elas.

Isolamento galvânico também não significa que tocar qualquer terminal seja seguro. Uma saída isolada pode ter tensão e energia perigosas. Classificações, construção e condições de uso continuam importantes. O termo isolamento descreve uma relação entre circuitos, não uma autorização geral de manuseio.

Não confunda essas diferenças com um adaptador de plugue, que pode apenas alterar o encaixe. O conteúdo sobre bivolt e alimentação complementa a interpretação. Adequar o encaixe, alterar tensão e fornecer isolamento são funções distintas, e um acessório não realiza automaticamente todas elas.

Sim. O componente foi projetado para um regime de frequência e tensão. Um transformador, por sua função básica, não converte automaticamente a frequência da alimentação. Equipamentos ligados por meio dele ainda precisam ser compatíveis com as condições resultantes.

Perdas em enrolamentos e núcleo participam do aquecimento. Algum aquecimento pode acompanhar funcionamento, mas não existe uma temperatura externa universal que aprove qualquer transformador. Ambiente, carga, ventilação, montagem e especificações determinam os critérios.

Ruído, cheiro, alteração de isolamento ou funcionamento instável precisam de contexto técnico. Não conclua a condição elétrica apenas pelo tato. Mesmo desligado, um conjunto de fonte pode conter capacitores carregados. O guia inicial explica a necessidade de funções e preparação adequadas, sem substituir o método de serviço do aparelho.

Continuidade de um enrolamento verifica um caminho nas condições do ensaio. Não comprova relação de tensões, isolamento entre partes, integridade completa entre espiras ou comportamento térmico sob carga. Um resultado simples precisa ficar limitado ao que efetivamente demonstrou.

O diagnóstico também deve separar transformador e circuito conectado. Uma carga em falha pode sobrecarregar a alimentação; uma proteção aberta pode interromper o conjunto; uma tensão de entrada inadequada pode alterar o funcionamento. Uma saída ausente não identifica sozinha qual dessas condições ocorreu.

Registre o modelo completo, código da peça, entrada, saída, frequência, potência aparente e função no esquema. Depois relacione observações e referências. Essa organização ajuda a compreender o atendimento e evita decisões baseadas apenas na frase “é um transformador de 12 volts”, que omite características essenciais.

Imagine uma ficha com entrada, saída, frequência e potência aparente. Leia cada linha como uma resposta distinta: qual alimentação recebe, qual alimentação entrega, em qual regime trabalha e quais limites foram definidos. Uma tensão de saída conhecida não preenche automaticamente os outros campos.

Esse roteiro também vale para conversar com a assistência. Se o problema envolve aquecimento ou funcionamento sob carga, a identificação de entrada e saída deve acompanhar o contexto. O exemplo ideal de espiras explica o princípio, enquanto a ficha do componente e a documentação do aparelho estabelecem as condições reais que precisam ser verificadas.

Referências técnicas: OpenStax — transformadores, OpenStax — motores, geradores e transformadores, Texas Instruments — topologias isoladas. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
