Fusível: função, marcações e diferenças que importam

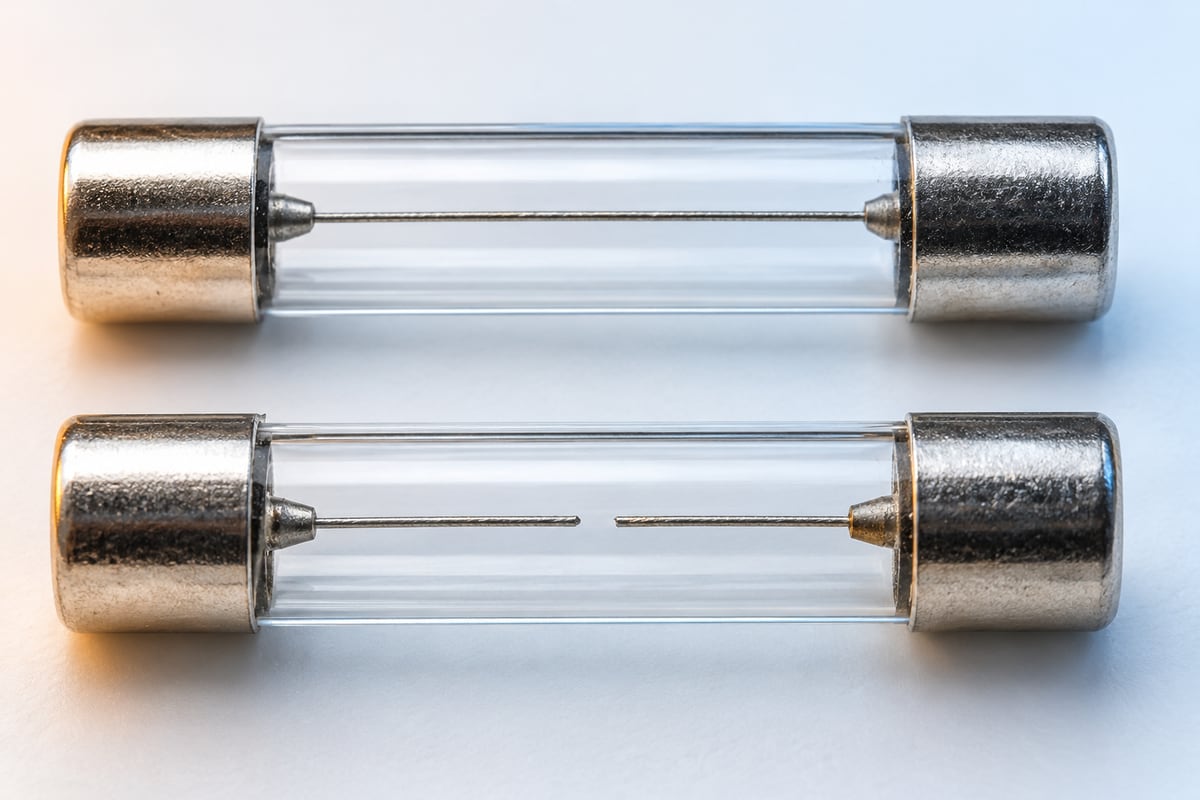

O elemento fusível responde ao aquecimento associado à corrente nas condições previstas. Quando a atuação ocorre, o caminho é interrompido. A relação entre corrente e tempo depende da família; não é correto imaginar um único valor que produz abertura instantânea em qualquer condição.

Essa característica permite distinguir o funcionamento normal da carga de determinados eventos. Algumas cargas têm corrente transitória de partida. O projeto precisa considerar esses eventos junto da proteção necessária. Uma escolha arbitrária pode provocar interrupções indevidas ou deixar de atender a proteção prevista.

A explicação não deve reduzir a atuação a “a corrente passou um pouco do número”. Temperatura ambiente, montagem e regime também podem importar. O fabricante oferece classificações e curvas para aquela família. A interpretação correta começa pela identificação, não por uma regra universal de tempo de abertura.

A corrente nominal é uma classificação nas condições especificadas. Ela não é necessariamente uma ordem de abrir imediatamente quando a corrente chega ao mesmo número. Para compreender a resposta, é necessário considerar a característica de atuação e as condições definidas.

Um exemplo de marcação didática com 2 A identifica uma classificação de corrente. Isso não demonstra que qualquer fusível de 2 A atende ao mesmo circuito. Dimensão, construção, tempo, capacidade de interrupção e outras características podem diferir.

Não aumente o valor para impedir repetição da abertura. Esse comportamento pode mascarar a causa e comprometer a proteção. Se a peça atua novamente, o evento é informação para investigar a carga, o comando e o circuito. Trocar repetidamente sem compreender o motivo não equivale a concluir o serviço.

Não. A classificação de tensão está relacionada à capacidade de realizar a interrupção nas condições previstas. Não significa que um fusível marcado com 250 V necessariamente abre porque a alimentação atingiu 250 V. Confundir esse campo com um limite de disparo altera a função entendida.

Compatibilidade com CA e CC também precisa ser confirmada. Uma classificação para determinada condição de corrente alternada não autoriza automaticamente uso em qualquer condição contínua. A documentação e a referência original são necessárias para avaliar equivalência.

São características de atuação diferentes. Um tipo rápido e um tipo temporizado podem responder de formas distintas a uma mesma corrente transitória. A seleção pertence ao projeto da carga e à proteção prevista, não à preferência de quem está substituindo.

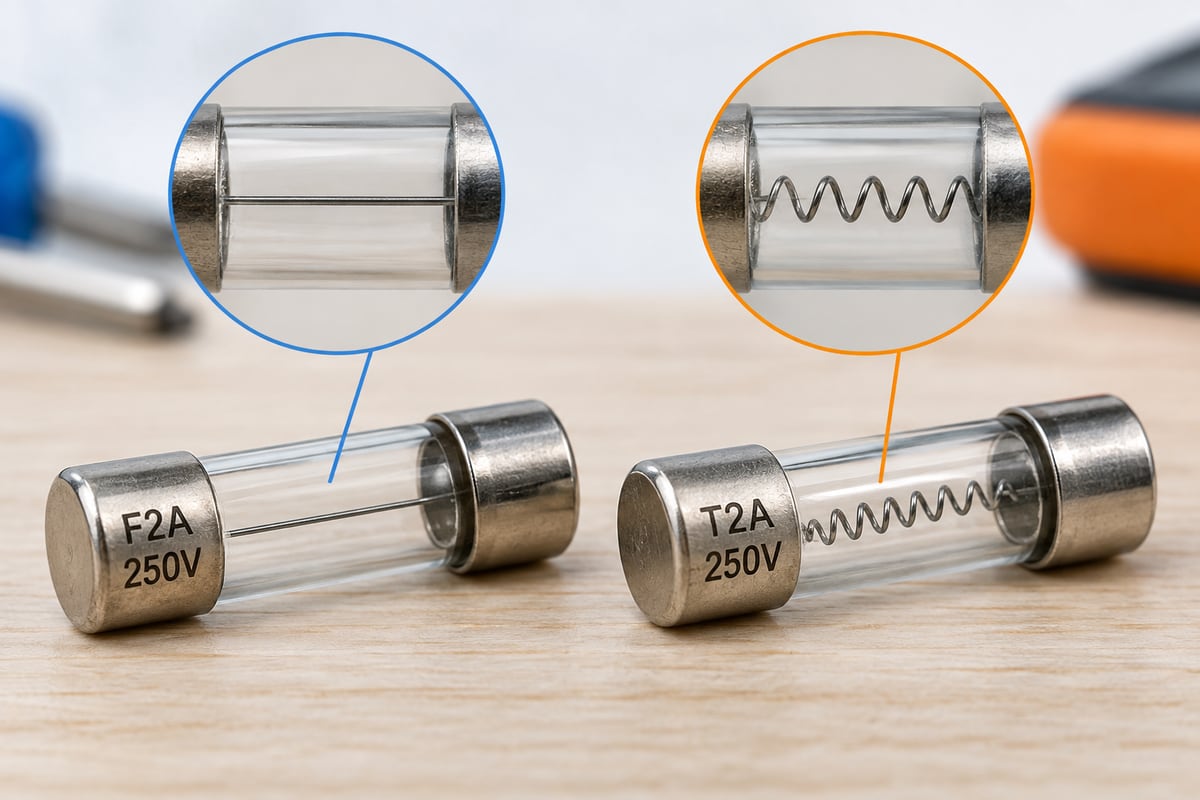

Em convenções de determinadas famílias, letras como F e T podem identificar respostas rápidas e temporizadas. Porém, o código deve ser lido conforme a norma ou documentação usada. Não atribua significados a letras isoladas sem identificar o fabricante e a família.

Uma peça de mesmo tamanho e corrente pode ter curva diferente. Isso importa em circuitos com partida, carregamento de capacitores ou outros eventos. Colocar um tipo mais lento para “parar de queimar” não investiga a falha. Colocar um tipo mais rápido também não garante proteção adequada para todos os modos do circuito.

É uma classificação associada à corrente de falha que o dispositivo pode interromper nas condições documentadas. Ela não é igual à corrente nominal da carga. Um fusível pode conduzir uma corrente nominal pequena e precisar interromper um evento de falha muito maior.

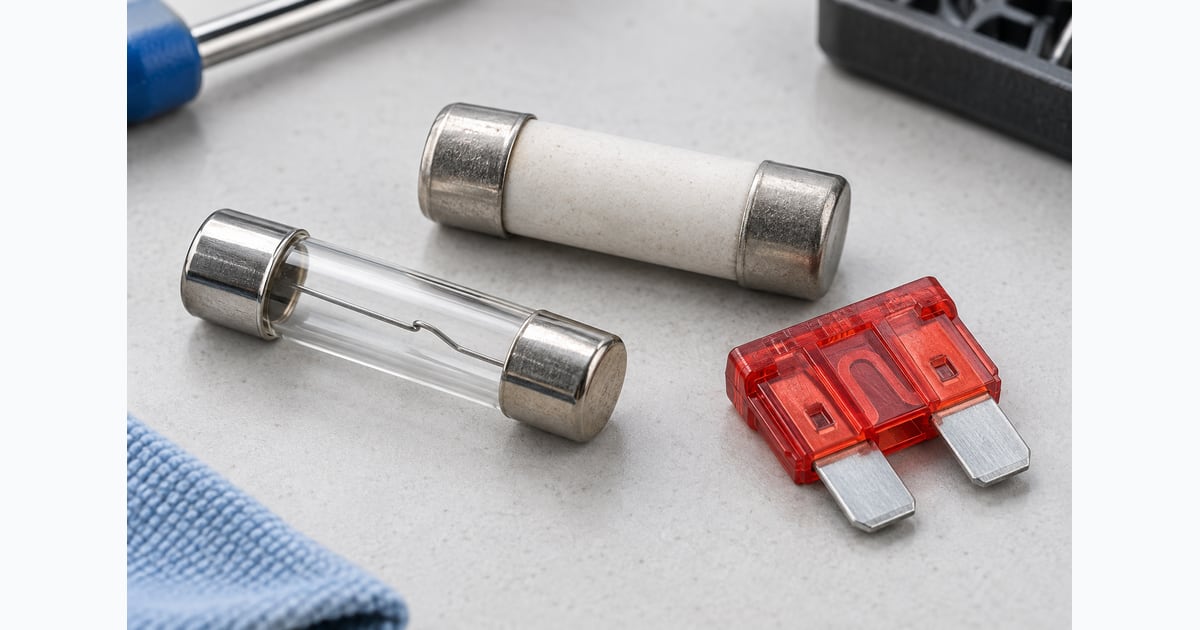

A construção ajuda a administrar a interrupção. Por isso, não se deve trocar uma família por outra apenas porque ambas cabem no mesmo suporte. O corpo transparente ou opaco não resume a capacidade elétrica nem toda a classificação.

Esse conceito também explica por que a proteção deve corresponder ao circuito em que está instalada. Avaliar a falha sem considerar a capacidade de interrupção e as classificações pode comprometer o resultado do serviço. O número mais visível no corpo é apenas uma parte da informação necessária.

Não. Um fusível térmico responde à temperatura de atuação definida para sua aplicação. Ele pode estar associado a aquecimento, degelo ou outras funções conforme o aparelho. Sua posição e seu contato térmico podem fazer parte da condição prevista.

Uma proteção térmica não deve ser substituída por uma peça de mesma corrente, ignorando a temperatura e a montagem. Também não deve ser confundida automaticamente com um termostato rearmável. Há dispositivos com respostas diferentes que podem parecer semelhantes para quem observa apenas o formato.

A eliminação por ponte impede a função para a qual foi colocada. Se atuou, a causa térmica precisa ser investigada com o método do produto. Controle, circulação, montagem ou outro componente podem ter participado. A substituição correta inclui preservar a proteção, sua referência e sua posição prevista.

Não. O ensaio pode ajudar a verificar se existe um caminho nas condições adequadas, mas não explica por que ele foi interrompido. Um fusível aberto pode ser consequência de uma falha em outra região. A conclusão “o aparelho parou porque o fusível está aberto” ainda não identifica a causa original.

O guia de continuidade esclarece a preparação e os limites da função. A leitura no circuito pode ser influenciada por conexões e caminhos alternativos. Aparência visual também não comprova toda a integridade de uma peça.

O guia inicial ajuda a distinguir funções. Ensaios de resistência e continuidade exigem condições apropriadas e não são aplicados por tentativa num aparelho alimentado. Energia armazenada e partes internas precisam ser consideradas no procedimento técnico correspondente.

Fusível e disjuntor podem participar de proteção contra sobrecorrente, mas possuem mecanismos e características próprios. Um dispositivo diferencial e uma proteção contra surtos atendem a outras funções, conforme o tipo. Não chame todas as proteções de fusível.

O guia de disjuntores oferece contexto da instalação. Num aparelho, consulte o modelo completo, a versão da placa e o esquema. A proteção interna não substitui automaticamente as exigências da instalação externa.

Um registro útil reúne referência original, corrente, tensão, tipo, capacidade de interrupção quando especificada e evidências da causa. Depois da correção, a verificação precisa corresponder à falha e ao produto. Essa sequência torna a proteção parte do diagnóstico, em vez de tratar sua abertura como um obstáculo a ser eliminado para o aparelho voltar a ligar.

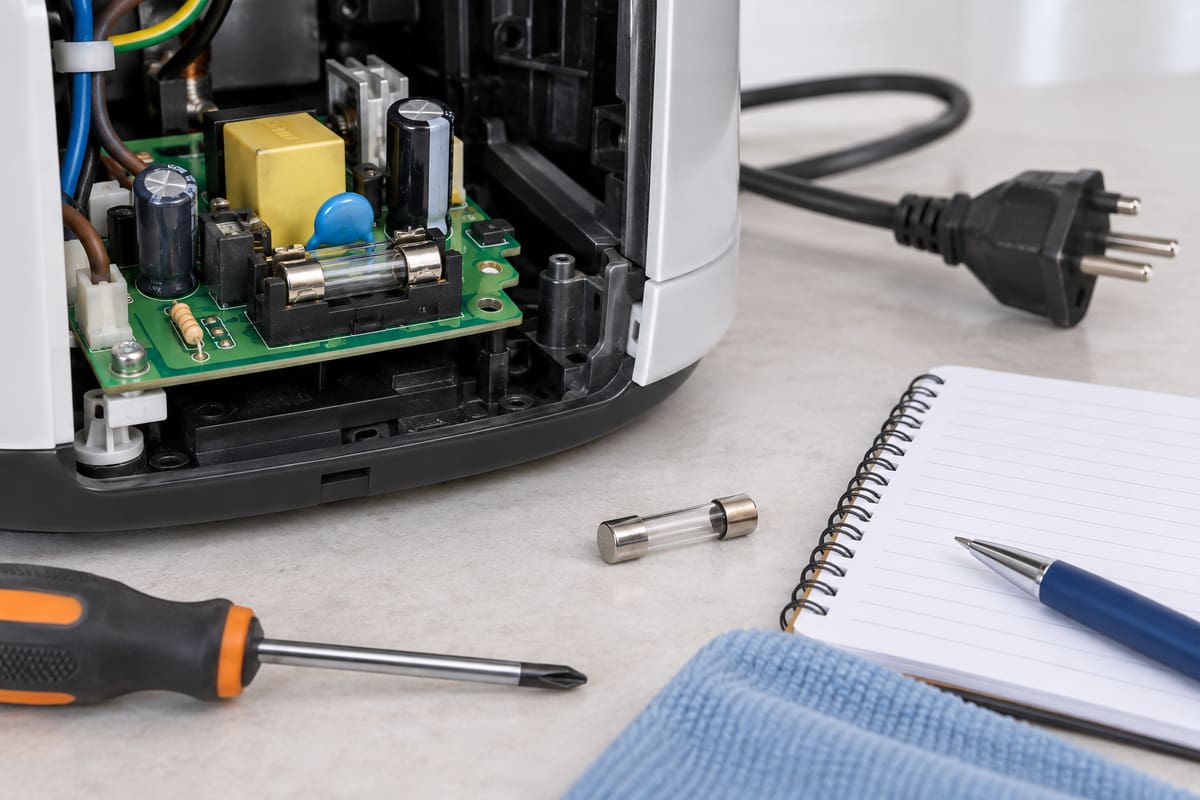

Imagine uma proteção aberta depois de uma falha numa carga. A interrupção explica por que a alimentação não chega naquele momento, mas não esclarece o evento que exigiu a atuação. Se o relatório menciona apenas “troca do fusível”, falta a relação entre proteção, carga e origem.

Uma explicação mais completa registra o comportamento observado, a causa demonstrada e a referência preservada na substituição. Não é preciso que o proprietário conheça uma curva inteira para pedir essa clareza. É preciso entender que restabelecer um caminho e resolver a falha que o interrompeu são etapas relacionadas, com evidências diferentes.

Referências técnicas: Littelfuse — guia de seleção e conceitos, Littelfuse — características de fusíveis, Schneider Electric — sobrecarga e curto. As referências fundamentam os conceitos; exemplos numéricos e diagramas são didáticos. Para um conserto, o método e as especificações devem corresponder ao manual do modelo.
