Como testar ponte retificadora: quatro diodos, oito leituras

Uma ponte monofásica convencional reúne quatro diodos. Os dois terminais marcados com ~ recebem a alimentação alternada; + e − identificam a saída retificada. O datasheet Vishay KBU6, revisão de 24/01/2025 mostra esse arranjo e a marcação −, ~, ~, + na vista indicada. Outra embalagem pode organizar os terminais de outro modo.

Leia o código completo e confira a orientação do desenho antes de numerar os pinos. Neste roteiro, chamaremos as entradas alternadas de ~1 e ~2 apenas para registrar as medições. Esses números são rótulos da ficha, não inscrições obrigatórias no componente. Não escolha o terminal positivo pela proximidade do furo ou pelo comprimento da perna.

O guia de funcionamento dos diodos explica ânodo e cátodo. Aqui, o objetivo é reconhecer as quatro junções dentro do conjunto. Sem marcação legível ou documentação correspondente, interrompa a sequência: experimentar todas as combinações não substitui a identificação.

Use um componente solto, já separado do circuito e sem alimentação externa. A remoção de uma placa exige preparação técnica; este exercício não ensina dessoldagem, abertura de fonte ou descarga de capacitores. Para o dono do aparelho, a contribuição segura é informar modelo, sintoma e histórico à assistência.

As orientações de segurança Fluke exigem desconectar a energia e tratar a energia armazenada antes do teste de junção. Tirar o plugue não demonstra ausência de tensão. Não improvise curto nos capacitores nem use o bip como comprovação de segurança. O conteúdo sobre capacitores e suas marcações ajuda a entender por que essa etapa importa.

Separe multímetro com função diodo, manual, pontas íntegras e ficha de registro. No manual Fluke 110/113/114/115/117, de março de 2020, os modelos 115 e 117 usam COM para preto e a entrada de tensão/teste de diodo para vermelho. A entrada de corrente fica fora desta medição. Se o símbolo compartilhar posição com outra função, confirme a seleção no visor pelo manual.

No desenho da ponte consultada, dois diodos conduzem de cada entrada CA para +. Os outros dois conduzem de − para cada entrada CA. Com vermelho no ânodo e preto no cátodo, a função diodo mede a direção direta. A tabela organiza esse raciocínio para a peça identificada e isolada.

Encoste nos terminais indicados, mantendo os dedos atrás das proteções das pontas. Anote o valor e a unidade. Retire as pontas, troque suas posições no mesmo par e anote a resposta inversa. Repita para as quatro linhas; medir uma entrada com + e parar deixa três junções sem registro completo.

Evite alcançar dois pinos com a mesma ponta. Se o contato escorregar, refaça aquela leitura antes de interpretá-la. Fotografe a orientação da peça ou faça um desenho simples da ficha, para que ~1 e ~2 continuem identificáveis quando o componente for movido.

Uma junção compatível com essa triagem apresenta condução direta e bloqueio na inversa, dentro do alcance do instrumento. Isso organiza a primeira avaliação, mas não cria um valor único para qualquer ponte. Compare também se as quatro respostas foram obtidas nas mesmas condições de contato e seleção.

A figura de teste do manual Fluke mostra 0,60 V como exemplo direto e OL na inversa. O exemplo ilustra o método; não é uma faixa universal de aprovação. Naqueles instrumentos, a função diodo indica OL acima de 2,0 V. Portanto, OL significa que não houve leitura dentro do alcance disponível, e precisa ser interpretado junto da conexão.

O teste de continuidade responde a outra pergunta. Um instrumento pode emitir som numa condição prevista da função diodo; o som, sozinho, não separa uma junção normal de uma falha. Guarde a indicação completa.

Na topologia ilustrada, vermelho em − e preto em + encontra caminhos com duas junções em série. Essa leitura combina respostas e pode exigir mais alcance do instrumento. Ela não identifica, separadamente, qual das quatro junções produziu a indicação.

Medir apenas esse par e concluir que a ponte está perfeita deixa informações faltando. Dois resultados parecidos também não demonstram igualdade de comportamento em serviço. Volte aos quatro pares da matriz e mantenha cada leitura associada aos seus terminais.

Outra confusão é trocar peça isolada por medição na placa. Capacitores, resistores e outros semicondutores podem participar do caminho entre as pontas. Uma indicação que muda com o tempo pode refletir o conjunto conectado. Antes de atribuí-la à ponte, o técnico precisa esclarecer o circuito e a condição do ensaio.

Para revisar seleção de funções e unidades, consulte o guia de uso do multímetro digital. Ele complementa a preparação; não transforma uma placa desconhecida em ambiente adequado para este exercício.

Os parâmetros do datasheet possuem condições de ensaio próprias. Uma tensão direta especificada em ampères não deve ser copiada como leitura esperada num teste de multímetro. Corrente, temperatura e método mudam a comparação. Os símbolos do instrumento ajudam a separar volts da função diodo e resistência em ohms.

Mesmo oito respostas compatíveis não avaliam toda a tensão reversa de serviço, dissipação ou comportamento sob carga. Também não provam que a ponte seja a causa de um fusível aberto ou de uma fonte sem saída. O resultado pertence ao método aplicado, não ao aparelho inteiro.

Se uma falha for confirmada, a investigação deve relacioná-la ao circuito antes da substituição. A peça nova precisa corresponder às classificações, ao encapsulamento e aos requisitos documentados da aplicação. Não remova proteções nem use uma ponte de aparência semelhante como escolha automática.

Registre código da ponte, documento consultado, instrumento e função. Desenhe a vista usada, nomeie ~1 e ~2 e escreva as oito respostas. Separe uma leitura repetida por contato ruim de uma anomalia que permaneceu após conferência.

• Peça identificada, isolada e preparada para o ensaio.
• Bornes, função e pontas conferidos pelo manual.
• Quatro pares medidos nas duas direções.
• Números, unidades e OL anotados por junção.
• Conclusão limitada ao teste; próximos ensaios definidos pelo circuito.

Uma ficha completa permite revisar o raciocínio sem repetir um serviço às cegas. Se faltou identificação ou preparação, registre essa pendência e suspenda a conclusão. O melhor resultado dessa etapa é uma evidência reproduzível, com limites claros.

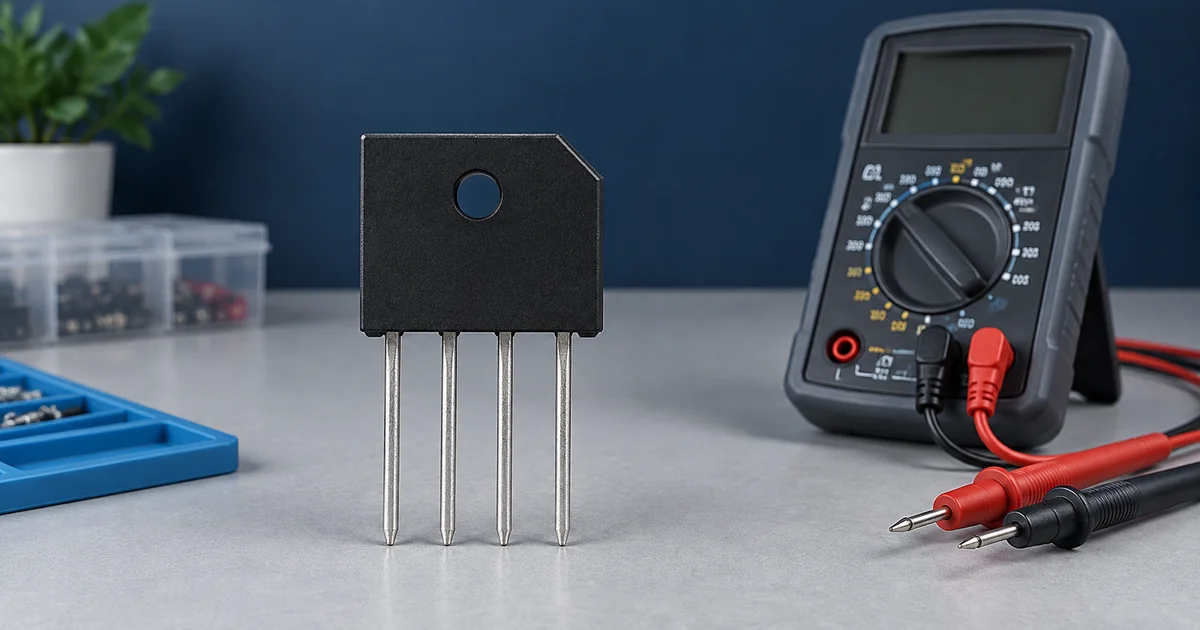

A topologia e a vista KBU6 vêm da documentação Vishay, vinculada à página oficial da família. A matriz foi organizada editorialmente a partir do circuito, sem reproduzir uma medição real. Os documentos Fluke fundamentam função, conexões e preparação. As figuras e a capa são ilustrativas.

Este roteiro trata de ponte monofásica convencional de quatro diodos. Arranjos trifásicos, módulos controlados e outros conjuntos exigem documentação e sequência próprias. Não transfira a matriz para qualquer módulo chamado retificador.
