Como testar diodo com multímetro: leitura nos dois sentidos

Leia o código no corpo e procure o datasheet do fabricante. Diodo retificador, Schottky e outros tipos podem ter comportamentos diferentes. Uma marcação incompleta ou uma peça parecida com a original não permite escolher automaticamente a mesma expectativa de leitura.

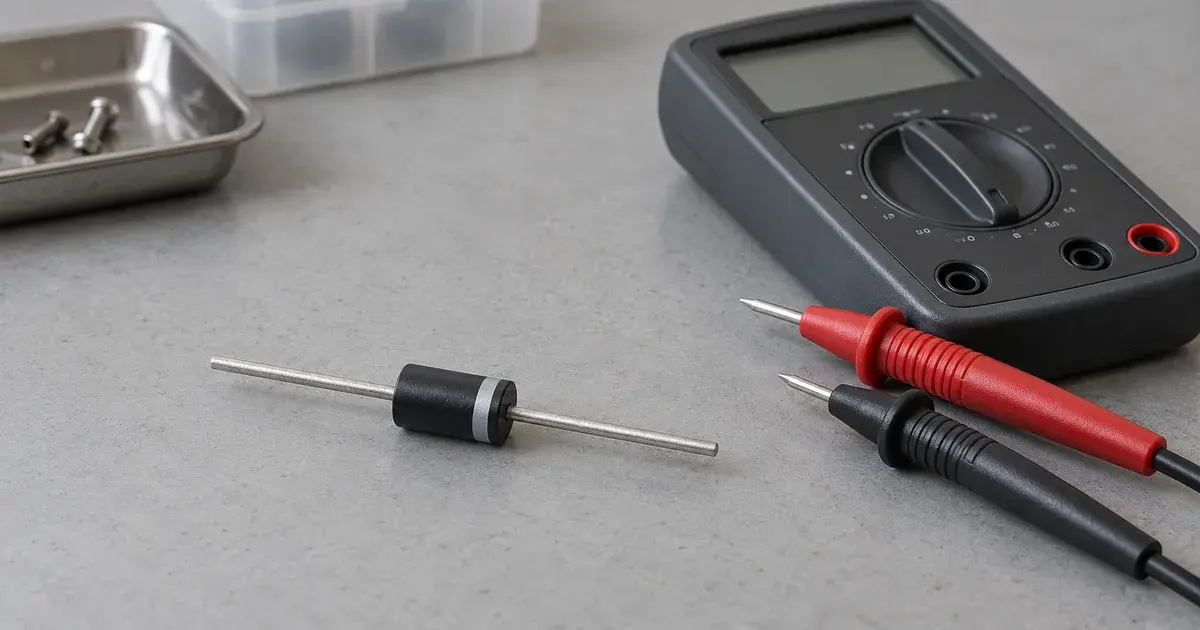

Na família axial Vishay 1N4001–1N4007, o fabricante informa que a faixa indica o cátodo. O terminal oposto é o ânodo. Essa identificação corresponde ao componente descrito no documento; não use comprimento de terminal, cor da placa ou posição na foto como regra para qualquer diodo.

Em peças de montagem superficial ou conjuntos com mais terminais, consulte o desenho do encapsulamento. Se a identificação não for confiável, a próxima decisão é obter a documentação, antes de interpretar o visor. O guia sobre função, ânodo, cátodo e tipos de diodo explica a base para essa leitura.

Você precisa de multímetro com função de teste de diodo, pontas íntegras, identificação da peça e espaço de apoio adequado. Confira a bateria e os avisos do instrumento. Se houver cabo danificado ou comportamento irregular, resolva isso antes de associar uma leitura à condição do componente.

A folha de segurança Fluke 110–117 determina desconectar a alimentação e preparar os capacitores de alta tensão antes de medir uma junção. Retirar o plugue não comprova, sozinho, que uma placa está pronta para contato. O profissional precisa controlar todas as fontes e a energia armazenada, seguindo a documentação do equipamento. Não improvise descarga com chave de fenda.

No manual Fluke 115/117, a ponta preta vai ao COM e a vermelha à entrada indicada para tensão e teste de diodo; a entrada de corrente não participa desse teste. Em outro instrumento, leia as inscrições e o manual. A posição física dos bornes e o botão para alternar funções podem mudar.

Selecione o símbolo de diodo e confira o indicador da função no visor. Uma posição compartilhada pode começar em continuidade e exigir outro comando. O guia de símbolos do multímetro ajuda a diferenciar as funções. Para revisar a preparação geral, consulte como usar multímetro digital.

1. Com a peça já preparada e identificada, encoste a ponta vermelha no ânodo e a preta no cátodo. Segure pelos isolamentos e mantenha contato estável nos terminais.
2. Leia o número e a unidade na função diodo. Registre também se o componente está solto ou conectado à placa.
3. Inverta as pontas: preta no ânodo e vermelha no cátodo. Anote a segunda indicação, inclusive OL quando aparecer.
4. Compare os resultados antes de decidir. Se o contato variar ou a identificação for duvidosa, revise a condição do teste.

A função diodo aplica uma corrente de teste e apresenta a queda de tensão da junção nessa condição. O valor não é a tensão de alimentação da placa nem uma resistência em ohms. Um registro sem unidade dificulta a interpretação por outra pessoa.

Escreva, por exemplo: código da peça, modelo do multímetro, função, condição fora da placa e conexão de cada leitura. Não registre apenas “deu 600”: essa anotação pode perder o ponto decimal e a unidade exibida. O par de medidas e a condição de teste precisam acompanhar a conclusão.

A Fluke descreve uma faixa usual de 0,5 a 0,8 V para muitos diodos de silício na polarização direta. É uma referência, não um limite para toda tecnologia. Na figura do manual 115/117, 0,60 V direto e OL reverso ilustram um diodo bom; a figura não determina que qualquer peça deva medir exatamente 0,60 V.

Não transforme o bip em critério único. A lógica sonora depende do instrumento e da função escolhida. Consulte também o que o teste de continuidade comprova para entender por que som e diagnóstico não são sinônimos.

Quando o diodo permanece soldado, as pontas se conectam a dois pontos do circuito inteiro. Pode haver outro caminho entre esses pontos. Assim, o resultado pode incluir a influência de componentes vizinhos e deixar de representar apenas a junção que você quer avaliar.

A leitura inesperada pede investigação, não troca automática. O esquema ajuda o técnico a decidir se é necessário isolar um terminal ou retirar a peça para repetir a medição. Essa intervenção exige controle da energia, identificação da montagem e procedimento apropriado de dessoldagem e remontagem.

Não use o exercício com diodo solto como autorização para abrir uma fonte ou placa de eletrodoméstico. Se você é dono do aparelho, registre sintoma, modelo e quando a falha aparece; encaminhe a avaliação interna à assistência. A explicação de função e marcações de capacitores ajuda a reconhecer por que energia armazenada importa nessa preparação.

O datasheet informa parâmetros sob condições definidas. Nas famílias Vishay 1N4001–1N4007 e Schottky 1N5817–1N5819, os valores de queda direta pertencem a correntes e condições de ensaio específicas. Copiar um número da tabela como leitura obrigatória do multímetro compara situações diferentes.

O manual 115/117 informa OL acima de 2,0 V na função diodo. Esse limite do instrumento também faz parte da interpretação. Uma indicação de excedente não prova, por si só, que qualquer junção de qualquer tipo esteja aberta. Para outro multímetro, consulte seu próprio limite.

Um resultado coerente nessa verificação não ensaia corrente nominal, comportamento térmico ou todas as condições reversas de trabalho. Para substituir, o técnico ainda precisa da especificação correta e da causa da falha. Uma peça que parece funcionar no teste inicial não encerra o diagnóstico do equipamento.

Finalize o registro com este checklist: peça identificada; condição de preparo conhecida; função e bornes conferidos; duas conexões anotadas; leituras com unidade; influência do circuito avaliada; conclusão compatível com o alcance do teste. Se faltar um desses dados, indique a pendência em vez de escrever “aprovado” ou “queimado”.

Documentação oficial consultada em 10/10/2026: manual Fluke 110/113/114/115/117, função e figura de teste de diodos; informações de segurança Fluke 110–117; orientação Fluke para teste com multímetro digital; datasheets Vishay das famílias 1N4001–1N4007 e 1N5817–1N5819. Os exemplos são identificados pelo instrumento ou componente; não estabelecem valores universais nem substituem o manual do equipamento.
