Como medir resistência com multímetro: preparação e interpretação
Aprenda a medir resistência em resistor já isolado, escolher a faixa, ler Ω, kΩ e MΩ e interpretar OL sem concluir defeito apenas pelo visor do multímetro.
Técnico · YouTuber · Professor · Ex-professor Senac · 5 min de leitura

Para medir resistência com multímetro, o número no visor precisa acompanhar a unidade, a faixa e a condição do objeto medido. Escrever apenas “deu 2,20” deixa de fora informações que podem mudar completamente a interpretação.
Este exercício usa um resistor passivo simples, identificado e já separado de qualquer circuito, sem alimentação ou energia residual. Não envolve acesso a eletrodomésticos, placas ou capacitores. O objetivo é obter uma leitura compreensível e repetível, antes de decidir o que ela permite concluir.

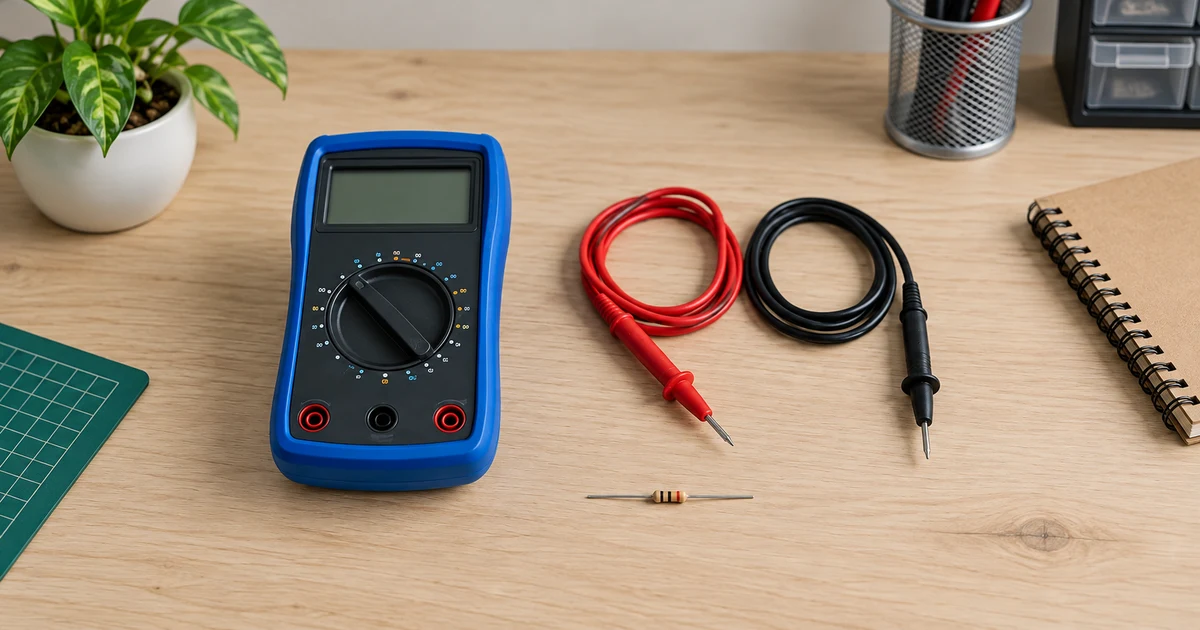

Capa e imagem vertical são ilustrações geradas por IA. Os exemplos numéricos são explicativos; não registram medições realizadas.
1. Prepare um resistor identificado e já isolado#
Escolha um resistor cujos dois terminais estejam acessíveis, com identificação conhecida. Trabalhe em superfície seca, sem fonte ligada ao componente. Se ele veio de um equipamento e sua preparação permanece incerta, procure avaliação profissional antes de aplicar este exercício.
A folha de segurança Fluke exige preparação do circuito e energia residual antes de funções desse tipo, além de instrumento e pontas adequados. Aqui, essa etapa precisa estar resolvida previamente. A função Ω não serve para comprovar ausência de tensão, e o roteiro não ensina descarga de capacitores.
Inspecione cabo, isolamento, encaixe e pontas. Dano ou conexão frouxa precisa ser resolvido antes do uso. Guarde a referência do resistor e separe o valor declarado de um eventual resultado: um é a identificação esperada, o outro será a leitura nas condições do ensaio.
2. Confirme função, bornes e faixa#
Consulte o manual para localizar os bornes de resistência e selecionar Ω. No guia Fluke de medição, aparecem COM e VΩ; confirme os equivalentes no seu instrumento. Não use a entrada de corrente. Se a posição do seletor reúne funções, confira qual delas ficou indicada no visor.
O manual da família Fluke 110–117, página impressa 6, distingue escolha automática e manual de faixa. Esse exemplo não torna seus botões universais. Em faixa manual, selecione uma que comporte o valor esperado conforme o manual; em automática, acompanhe a unidade escolhida pelo instrumento.
Para identificar as marcações sem adivinhar sua função, consulte os símbolos do multímetro. Uma anotação inicial útil é “resistência, faixa automática”, ou a faixa manual efetivamente selecionada. Não escreva apenas “teste de componente”.
3. Confira a resposta das pontas e o contato#
Com a função confirmada, una as pontas e observe sua resposta; depois separe. A conferência ajuda a perceber modo errado, mau encaixe ou dificuldade de contato antes de atribuir o resultado ao resistor. Não estabeleça uma leitura obrigatória igual para todos os instrumentos.
O guia Keysight explica que, em medição de dois fios, cabos e contatos entram no caminho medido. A contribuição ganha importância quando comparada a resistências pequenas. Medição de quatro fios exige equipamento e configuração apropriados; não é uma função disponível em qualquer portátil.
Se existir recurso relativo, leia seu funcionamento antes de usá-lo e registre quando estiver ativo. Uma referência subtraída não elimina todas as fontes de erro. Para rever os controles básicos, consulte como usar o multímetro digital. Evite segurar os dois terminais metálicos simultaneamente: seu corpo pode criar um caminho paralelo.
4. Meça e registre número, unidade e condição#
Atendidos os requisitos anteriores, encoste uma ponta em cada terminal acessível do resistor isolado. Mantenha contato firme sem deformar a peça. Aguarde a leitura se estabilizar e confira a unidade antes de anotá-la.
Registre a identificação do resistor, modelo do instrumento, função, faixa, estado do recurso relativo, resposta das pontas e leitura. Confira também se algum modo de retenção está ativo. No manual Fluke citado, HOLD mantém uma leitura; número congelado não deve ser confundido com estabilidade de uma nova medição.
Repita o contato se houver dúvida, anotando se o resultado se mantém. Evite escolher só a leitura mais próxima do valor esperado. O registro deve permitir compreender o ensaio realizado, incluindo dificuldade de contato ou variação observada, sem declarar antecipadamente “peça boa”.
5. Leia Ω, kΩ e MΩ junto com o número#
A tabela do NIST identifica o ohm, símbolo Ω, e os prefixos kilo, k, e mega, M. Assim, 1 kΩ corresponde a 1.000 Ω e 1 MΩ a 1.000.000 Ω. O prefixo pertence ao resultado e não pode desaparecer da anotação.
| Exemplo explicativo | Equivalente em Ω | O que preservar |
|---|---|---|
| 2,20 kΩ | 2.200 Ω | Prefixo k e casa decimal |
| 0,82 MΩ | 820.000 Ω | Prefixo M e unidade |
| 47 Ω | 47 Ω | Unidade sem prefixo |
São conversões matemáticas, não resultados obtidos em bancada. O display pode usar ponto decimal em vez de vírgula. Na transcrição, mantenha a convenção clara e confira o prefixo toda vez que a faixa mudar. O mesmo “2,20” acompanhado de unidades diferentes representa resistências diferentes.
6. Interprete OL e instabilidade antes de concluir#
A indicação OL precisa ser entendida no manual. Em resistência, pode acompanhar um caminho aberto ou um valor além da faixa selecionada. Pontas separadas, falta de contato e escolha inadequada também precisam ser esclarecidas. A indicação sozinha não prova que o resistor está queimado.
Confira novamente função, faixa e pontos de contato. Em seleção manual, verifique se o valor esperado cabe na faixa. Não avance para um circuito alimentado para tentar “confirmar” a leitura. Se a dúvida persistir mesmo no resistor preparado, registre a pendência.
A orientação NI descreve influência de conexões e tempo de estabilização no ensaio. Leitura que muda pede examinar essas condições; não escolha um tempo universal nem uma porcentagem fixa de variação aceitável para todos os multímetros.
7. Separe resolução, exatidão e valor nominal#
Resolução descreve o menor incremento mostrado numa faixa; exatidão envolve a especificação de erro nas condições declaradas. Mais casas no visor não garantem resultado mais próximo do valor real. Confira a especificação correspondente à função e à faixa utilizadas.
A página técnica do Fluke 117 apresenta resistência com campos separados de faixa, resolução e exatidão. Ela exemplifica a leitura documental de um modelo, sem estabelecer capacidade comum a todos os instrumentos. Inclua condições e limites da especificação quando precisar avaliar uma diferença pequena.
Já o valor nominal e a tolerância pertencem à identificação do resistor. Consulte valores e tolerância de resistores para essa comparação. Não atribua a tolerância da peça ao erro do multímetro nem trate uma casa decimal como prova de conformidade.
8. Registre o alcance e as pendências do teste#
Uma leitura de resistência descreve o caminho examinado na condição do ensaio. Em circuito, caminhos paralelos podem alterar o alcance; por isso, este exercício permanece limitado ao resistor já isolado. Número dentro da expectativa não demonstra sozinho funcionamento sob carga, potência suportada ou segurança elétrica.
Resistência, continuidade e teste de isolamento respondem a perguntas diferentes. O guia de continuidade trata da resposta sonora e seus limites. A relação entre as grandezas pode ser revisada em tensão, corrente e resistência; ela não elimina a necessidade de um método apropriado ao componente.
Encerre com identificação, condições, leitura e conclusão limitada. Se houver discrepância, descreva o que foi confirmado e o que falta esclarecer. Um registro útil conserva a evidência sem transformar uma hipótese em substituição de peça. Inclua a data e indique se repetiu o contato, para distinguir uma observação isolada de um resultado reproduzido.
Fontes e alcance do exercício#
Revisado em 10/10/2026. Referências: Fluke: resistência, NI: condições de medição, Keysight: multímetro, Fluke 117: especificações, manual 110–117, segurança Fluke e NIST: unidades e prefixos. Botões, limites e exemplos documentais permanecem vinculados aos instrumentos citados.
