Como usar megômetro: isolamento e interpretação

Escreva a pergunta antes de abrir a maleta: deseja avaliar o isolamento entre partes indicadas no esquema, medir um enrolamento ou conferir uma ligação de proteção? Esses resultados não são intercambiáveis. Uma função de resistência comum não reproduz automaticamente o ensaio de isolamento.

A página oficial do Fluke 1507 apresenta funções separadas de tensão, resistência e isolamento, com tensões de ensaio selecionáveis. Isso ajuda a entender por que é preciso identificar a função, além do instrumento. Os recursos disponíveis pertencem àquele modelo; não presuma que outro megômetro oferece as mesmas proteções.

No eletrodoméstico, registre código e construção do conjunto. Um compressor convencional e um conjunto inverter exigem documentos diferentes. Consulte o guia de testes do compressor para separar essas intenções, sem transferir o ensaio de uma família para outra.

Retire o equipamento de serviço e siga a preparação técnica, incluindo impedimento de religamento e verificação da ausência de tensão pelo método apropriado. Trate capacitores e outras fontes de energia armazenada conforme a documentação. Um seletor desligado ou uma espera arbitrária não demonstra que todos os pontos estão seguros.

A nota Fluke sobre resistência de isolamento explica que a definição do método depende do equipamento e do motivo da investigação. A separação dos circuitos evita que acessórios e caminhos externos alterem o resultado. Não transforme a preparação de uma instalação industrial em uma ligação universal para uma lavadora.

Identifique o que deve permanecer conectado e o que precisa ser separado no procedimento do modelo. Preserve fotos e identificação dos conectores para recomposição correta. Se faltam esquema, acesso apropriado ou qualificação para preparar o conjunto, registre a etapa pendente e encaminhe. Não tente compensar essa falta aumentando a tensão do instrumento.

A tensão selecionada precisa corresponder ao ensaio permitido para aquele componente ou conjunto. A tensão nominal de alimentação, isoladamente, não autoriza escolher um ajuste do megômetro. Também não existe uma regra prática única que permita testar todo eletrodoméstico com a maior posição do seletor.

O guia Fluke de seleção do testador alerta que a saída pode danificar circuitos eletrônicos. Não conecte o ensaio de isolamento a fontes eletrônicas, inversores, controladores ou outros dispositivos de estado sólido. Separe a eletrônica conforme a documentação antes de avaliar a parte autorizada do conjunto.

Se há dúvida sobre o caminho elétrico entre as garras, a conexão ainda não está definida. Verifique o esquema em vez de usar a medição para descobrir o que suporta a tensão. Sensores, módulos e proteção contra surtos também precisam ser considerados no método. Não crie pontes entre terminais nem una todos os fios por hábito.

Examine instrumento, pontas e garras antes de começar. Cabos danificados, isolamento comprometido e acessórios incompatíveis exigem correção antes do uso. A folha de segurança Fluke 1507/1503 exige entradas, função e acessórios adequados. Mantenha os dedos atrás das barreiras das pontas e respeite a categoria e os limites de todo o conjunto.

No manual 1507/1503, revisão 2 de maio de 2024, o teste de isolamento é descrito na página impressa 11. O exemplo usa as entradas V e COM, a tensão selecionada e o comando de teste. Ao encerrar, as pontas permanecem nos pontos previstos durante a descarga pelo instrumento. Essa indicação é específica desse manual; confira a identificação e a sequência do seu modelo.

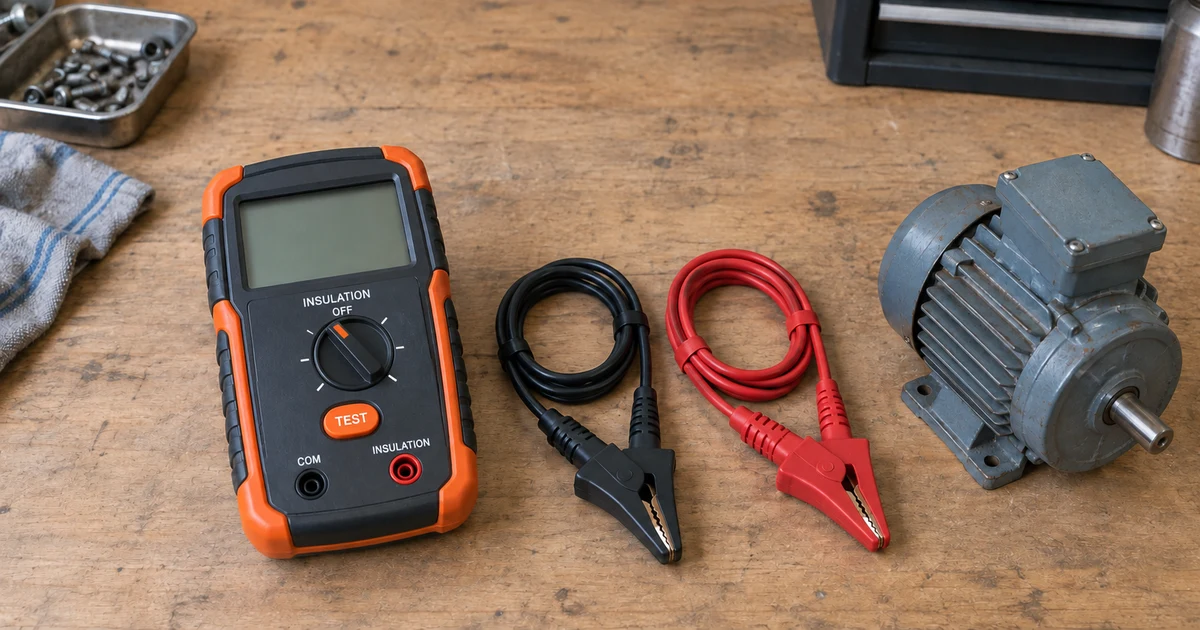

A foto ilustra somente um instrumento genérico em repouso. Não serve como mapa de bornes nem mostra um teste executado. O esquema do equipamento define os pontos entre os quais o ensaio autorizado será aplicado.

O fim da leitura não significa que se pode tocar imediatamente no conjunto. A energia acumulada durante o teste precisa ser tratada pelo procedimento do instrumento e do equipamento. Não retire as garras por impulso nem faça descarga improvisada por curto ou chave de fenda.

Recursos automáticos precisam ser entendidos antes do uso. A detecção de tensão e a descarga anunciadas para o Fluke 1507 não eliminam a preparação técnica. Verifique indicadores, condições e limitações da função no manual correto. Se aparece uma advertência de tensão ou o teste é inibido, interrompa e esclareça a condição; não tente contornar o bloqueio.

Planeje também a recomposição. Mantenha identificação das conexões que foram separadas e execute as conferências previstas antes de liberar o aparelho. Um conjunto com medição registrada, mas ainda desconectado ou com proteção fora de posição, não está pronto para voltar ao cliente. Anote essa situação na etapa correspondente da ordem de serviço.

Não compare um valor sem saber tensão aplicada, duração e condição do conjunto. A explicação Electrical Insulation Testing Solutions, da Megger, relaciona mudanças no isolamento a temperatura, umidade, contaminação e envelhecimento. Uma diferença entre leituras exige investigar essas condições antes de concluir que o componente mudou.

Não use 1 MΩ ou 10 MΩ como limite universal de condenação. O critério precisa ser o previsto para o equipamento e para o ensaio. Também não transforme um valor fora da faixa do instrumento em “isolamento infinito”. Registre exatamente a indicação e a função utilizada, com os limites relevantes do aparelho de medição.

Uma leitura baixa pode orientar investigação de um caminho indesejado, contaminação ou preparação inadequada. Ela não identifica automaticamente a peça a trocar. Diferencie observação, hipótese e confirmação. O resultado deve explicar o alcance da medição, inclusive quando o método ou o critério ainda não permite liberar o conjunto.

O guia Fluke de acompanhamento do isolamento destaca o registro de valores, tensão, duração e condições térmicas. Comparações úteis precisam de condições compatíveis. Não aplique um fator de correção escolhido por hábito a todo material isolante.

Na ordem de serviço, inclua também instrumento e estado de conexão, além de descarga e recomposição. Prefira “resultado compatível com o critério indicado no documento” a “motor perfeito”. O teste de isolamento não substitui todos os ensaios funcionais necessários ao diagnóstico.

Separe os documentos do instrumento e do equipamento. O primeiro explica comandos, bornes e funções; o segundo define preparação, pontos e critério da aplicação. Ter apenas a instrução do megômetro não autoriza um ensaio em qualquer placa, motor ou chicote.

Guarde a referência utilizada e as limitações encontradas. Se o atendimento depende de um método ainda não localizado, descreva a necessidade de informação técnica antes de decidir reparo ou substituição. A avaliação de aterramento e proteção responde a outras perguntas e pode ser necessária além do isolamento.

As referências incluem o manual e a folha de segurança Fluke 1507/1503, as notas Fluke e a explicação Megger. A capa e o fundo vertical são imagens realistas geradas por IA, com equipamento genérico inteiro e desconectado. Não representam um teste realizado, um modelo certificado ou uma ligação a ser reproduzida.
