Como testar sensor Hall da lavadora: método por modelo

Comece pelo modelo completo, a revisão da documentação e a referência da peça. Confira o guia para identificar o eletrodoméstico. Uma foto de conector parecido não basta: a contagem dos terminais pode ser igual e a função deles, diferente. Também confirme em qual conjunto o sensor trabalha.

A lista oficial de códigos Samsung distingue sinal Hall da embreagem de outras mensagens relacionadas ao motor. A mesma página orienta consultar o manual para interpretar 3E, que pode mudar de significado conforme o modelo. Portanto, não trate todo Hall encontrado em uma lavadora como sensor de posição do rotor.

Antes de escolher a escala, encontre no documento o conector, a orientação da vista, a alimentação, a referência elétrica e as saídas. Registre qual lado aparece no desenho: olhar pelo lado dos fios ou pela face de encaixe pode inverter a leitura da posição. Se faltam essas informações, a etapa pendente é obter a documentação correta.

O efeito Hall permite detectar campo magnético. Em uma aplicação de posição ou rotação, o controle interpreta o sinal conforme o projeto. O sensor não se resume a um fio que deve apitar no multímetro. A eletrônica interna e a forma de saída importam.

Como exemplo de componente, o datasheet do DRV5013 da Texas Instruments descreve um Hall digital do tipo latch, com saída open-drain. Essa saída depende do circuito externo para produzir o nível alto. O exemplo explica a necessidade de conhecer o projeto; não demonstra que esse chip equipa a sua lavadora nem fornece a pinagem dela.

Uma consulta ao manual deve esclarecer o que o fabricante espera observar: resistência entre pontos definidos, variação de tensão, transições ou outro ensaio. “Não apitou” só descreve o resultado naquela função e naquele par de pontos. Sem critério de comparação, não é uma conclusão sobre o funcionamento do sensor.

Inspeção interna e medições elétricas exigem qualificação, identificação do circuito e o procedimento de serviço. Desconectar a tomada não garante, sozinho, ausência de energia armazenada. A preparação inclui o isolamento e a verificação previstos para o aparelho. Não use um prazo de espera genérico como confirmação de descarga.

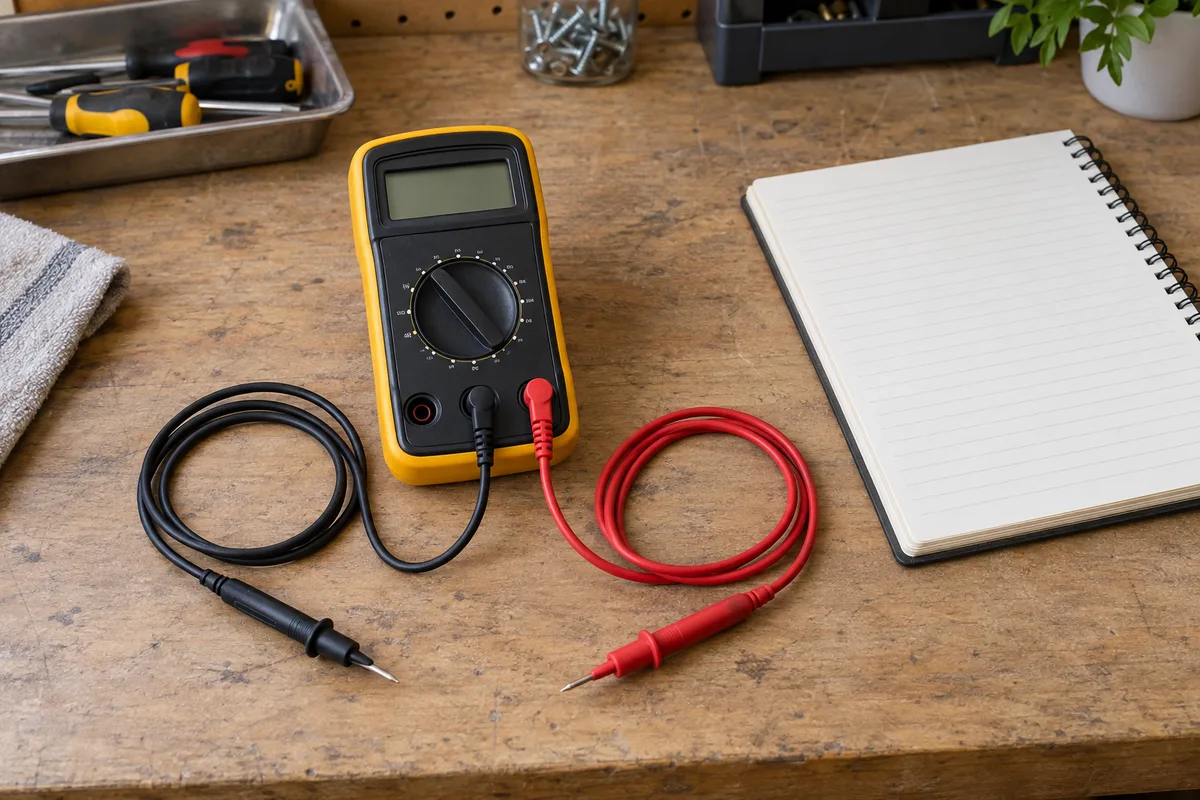

A orientação da Fluke para continuidade estabelece circuito desenergizado e componente isolado dos demais caminhos. O manual do instrumento define função, entradas e operação. Consulte também o guia de continuidade com multímetro; esse ensaio não substitui a avaliação do sinal.

Não alterne para resistência em um circuito alimentado. Ensaios dinâmicos pertencem a outra preparação: o técnico precisa determinar pontos acessíveis, referência adequada e proteção contra contato com potência e partes móveis. Este artigo não oferece uma sequência para ligar a máquina aberta ou posicionar pontas em terminais energizados.

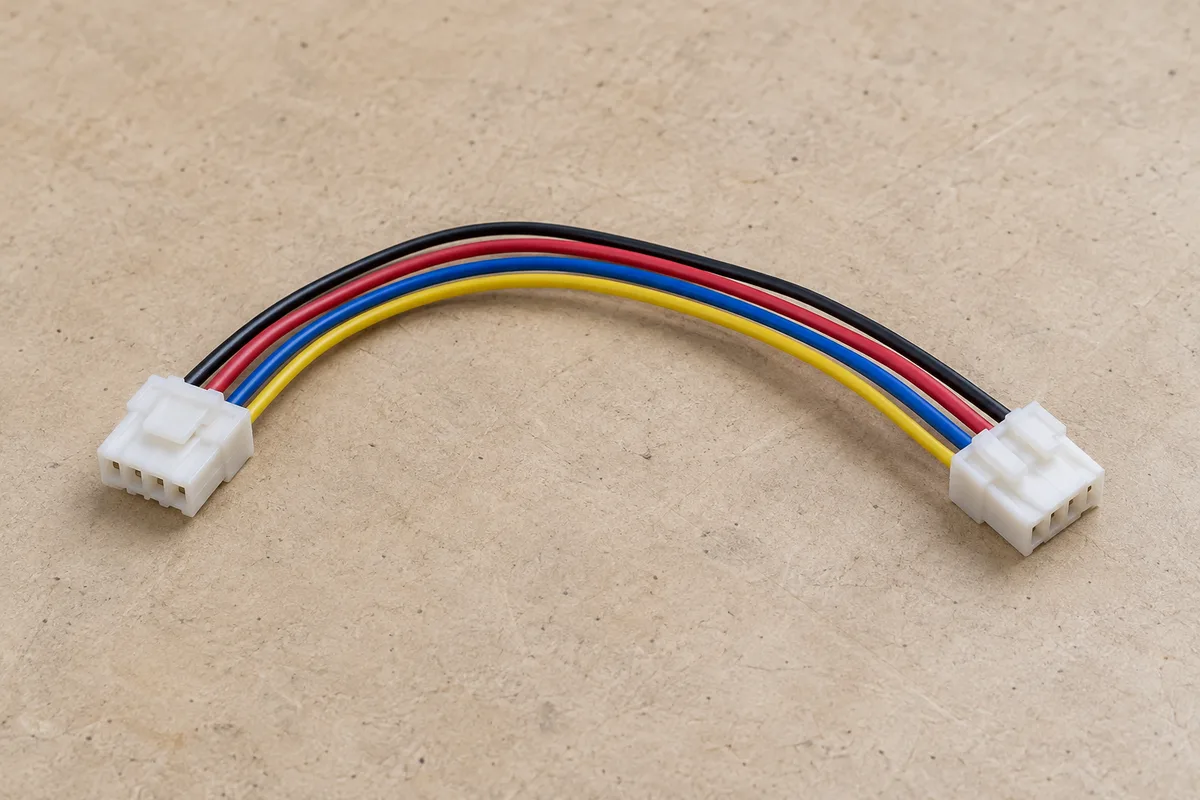

Com acesso e isolamento realizados conforme o manual, o técnico identifica os conectores e registra a condição encontrada antes de desfazer ligações. Procure retenção deficiente, terminal recuado, danos no isolamento e sinais de umidade ou corrosão. Uma aparência normal também não prova integridade elétrica.

Para avaliar um condutor, compare as extremidades identificadas no diagrama, com o trecho isolado conforme o procedimento. Não use a cor como único identificador. Registre os pontos, a função escolhida e o resultado, incluindo eventual instabilidade, sem esticar o chicote ou introduzir objetos que deformem o terminal.

O treinamento técnico LG hospedado pela Reliable Parts alerta para diferenças entre desenhos de conectores e recomenda distinguir chicote e sensor ao investigar circuito aberto. É uma referência documental específica, não uma autorização para copiar suas cores ou terminais para outra família.

Se o caminho até a placa apresenta falha, a falta de retorno naquele ponto ainda não condena o Hall. Reparar uma conexão e documentar o resultado é diferente de trocar a peça porque o tambor não girou.

Alguns procedimentos de serviço incluem medições passivas em pares determinados. A tabela precisa corresponder à referência da peça, à condição de desconexão e à orientação do conector. Não transforme um número encontrado em vídeo ou em um sensor semelhante em especificação do aparelho atendido.

O treinamento LG citado identifica a peça 6501KW2002A e apresenta ensaios próprios para aquele conjunto. Essa identificação é justamente o limite da referência. Os números não foram reproduzidos aqui porque não constituem uma tabela universal de sensores Hall de lavadoras.

Quando houver um critério aplicável, registre leitura, unidade, escala e condição do circuito. Se o resultado divergir, confira contatos de medição, instrumento e isolamento antes da conclusão. Se o fabricante não prevê resistência como ensaio do sensor, ausência de uma leitura considerada familiar não autoriza inventar uma tolerância.

No diagnóstico funcional, primeiro se define o que cada terminal deveria fazer. Depois se compara o resultado à documentação, nas condições de teste previstas. Uma alimentação ausente, uma referência interrompida e uma saída que não muda são situações diferentes; não devem receber o mesmo diagnóstico automático.

Não use carcaça ou terra de proteção como referência do sinal por suposição. Não aplique uma fonte improvisada, não faça jumper para simular retorno e não aproxime um ímã como teste universal. A ligação e a resposta esperada dependem da eletrônica e do arranjo magnético do modelo.

Separe no registro três informações: alimentação conforme o critério, caminho elétrico conforme o critério e resposta conforme o critério. Quando uma delas não foi verificada, mantenha-a como pendente. O artigo de medição de tensão com multímetro explica a diferença entre função e referência; não fornece os pontos de teste desta lavadora.

O multímetro pode participar de ensaios previstos pelo fabricante, mas uma leitura estável não mostra necessariamente todas as transições. É preciso saber o que a função do instrumento representa naquela condição. Não chame um número intermediário de falha sem considerar o método e o sinal esperado.

A comparação entre multímetro e osciloscópio da Fluke diferencia valores numéricos e visualização de forma de onda. Para sinais complexos ou transitórios, o segundo pode trazer informação que uma leitura isolada não oferece. A escolha também exige instrumento, entradas e acessórios adequados ao circuito; não improvise a referência de um osciloscópio.

A orientação Samsung para 3C a 3C4 apresenta possibilidades relacionadas ao motor e às conexões, entre outras condições. Isso reforça que uma mensagem de rotação não é um teste individual do Hall. Consulte os guias de erro 3C Samsung e interpretação do LE na LG para manter código e diagnóstico separados.

Quando o ensaio aplicável confirmar uma falha, verifique a referência e a compatibilidade documental antes da reposição. Encaixe parecido não demonstra equivalência. Após a intervenção, registre verificações e resultado na ordem de serviço, seguindo o procedimento de remontagem e avaliação do modelo. Uma partida bem-sucedida isolada não explica uma ocorrência intermitente anterior.

Referências técnicas: documentação Samsung, treinamento LG hospedado pela Reliable Parts, datasheet Texas Instruments e orientações Fluke vinculados acima. Cada documento tem seu próprio escopo; nenhum estabelece pinagem universal de lavadoras. Capa, fotos internas e fundo vertical são ilustrações realistas geradas por IA. Não representam atendimento, ensaio ou identificação de uma peça específica.
